T420
I.C.T
smt pcb metal coating machines
| Količina: | |
|---|---|

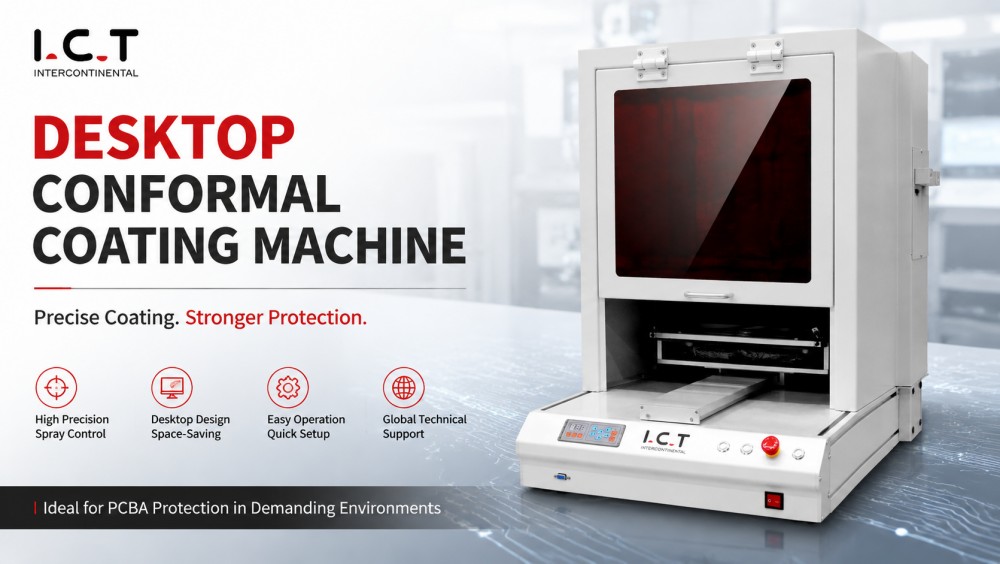

SMT PCBA Desktop Conformal Coating Machine je zasnovan za majhne serije ali prototipne premaze PCB z visoko natančnostjo. Triosno gibanje omogoča selektivno nanašanje na eno- ali dvostranske PCB. Primeren je za plošče velikosti od 50×50 do 400×400 mm z višino do 80 mm. Sistem vključuje 10L materiala in 2L čistilne posode ter nastavljive razpršilne ventile. Operaterji lahko programirajo točke, črte, kroge, loke in krivulje. Zaradi hitre menjave izdelka in intuitivnega vmesnika je idealen za proizvodnjo brez povezave, majhne pilotne linije in laboratorijska okolja, kar zagotavlja ponovljive in enakomerne konformne rezultate premazovanja.

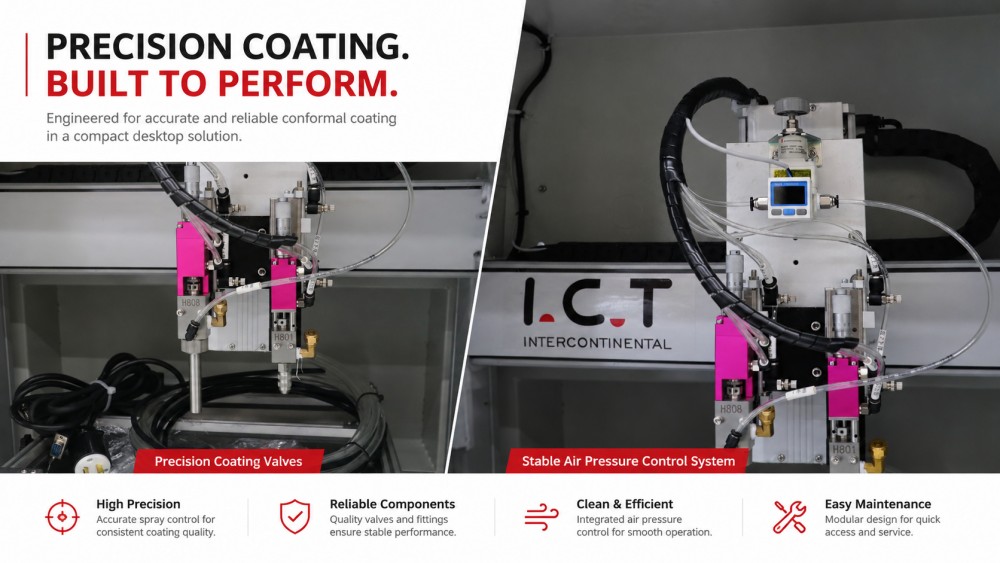

Triosni robot nanaša premaze z visoko ponovljivostjo na kompleksne PCB-je. Nastavljivi ventili so primerni za različne viskoznosti, vključno z UV in epoksidnimi lepili. Zaznavanje višine in prepoznavanje robov zagotavljata enakomerno pokritost in hkrati preprečujeta prekomerno pršenje. Podpira eno- in dvostranske plošče. Ta funkcija zagotavlja dosledno kakovost premaza za prototipno, laboratorijsko in maloserijsko proizvodnjo SMT PCBA.
Kompaktni namizni transporterji in vpenjala stabilizirajo plošče med premazovanjem. Koračni motorji zagotavljajo natančno gibanje. Hitro zamenljive napeljave zmanjšajo čas izpadov pri zamenjavi plošč. Postavitev namizja je idealna za inženirske laboratorije, pilotno proizvodnjo ali nanos SMT PCB v majhnem obsegu. Sistem preprečuje neporavnanost in zagotavlja enotno pokritost na različnih velikostih in debelinah plošč, hkrati pa ohranja visoko učinkovitost.
Dobava materiala vključuje 10L glavni rezervoar in 2L čistilni rezervoar z reguliranim zračnim tlakom 4,5–6 Kg/cm². Programiranje učne škatle omogoča določanje poti in prilagajanje volumna premaza. Neodvisni cikli čiščenja zmanjšajo onesnaženje. Nadzorovan pretok materiala zagotavlja konstantno debelino nanosa. Prilagodljivo programiranje omogoča več postavitev PCB, kar zagotavlja ponovljive rezultate v proizvodnih okoljih majhnih serij ali brez povezave.
| Postavka | I.CT-T420 |
|---|---|
| Število ventilov | Razpršilni ventil 1 kos, natančni ventil 1 kos |
| Številka osi | 3-osni (X, Y, Z) |
| Velikost PCB | 50×50 ~ 400×400 mm |
| Debelina PCB | 0,4 ~ 6 mm |
| Zvitost PCB | <1 % |
| Gonilniški sistem | Koračni motor |
| Prostornina materiala | 1×10L vedro za lepilo + 1×2L vedro za čiščenje |
| Maks. Hitrost | 400 mm/sek |
| Maks. Višina komponente | 80 mm |
| Oblika pahljače Širina razpršila | 5 ~ 8 mm |
| Najmanjši premer pršila | 5 mm |
| Ponavljajoča se natančnost | ±0,1 mm |
| Zamenjava izdelka | <8 minut |
| Preglejte luč | UV svetloba |
| Zračni tlak | 4,5 ~ 6 kg/cm² |
| Napajanje | AC220V±10%, 50/60Hz, 500W (Možnost: 110V) |
| Metoda nadzora | Krmilni ročaj |
| Dimenzija (D׊×V) | 800×900×900 mm |
| Teža | Pribl. 50 kg |
*ICT še naprej skrbi za kakovost in zmogljivost, specifikacije in videz se lahko posodobijo brez posebnega obvestila.
Namizni stroj za nanašanje premazov se integrira s popolnimi linijami ICT SMT/DIP, vključno s sistemi pick-and-place, selektivnim spajkanjem, AOI in sistemi za odstranjevanje plošč. Inline CCD vision spremlja kakovost premaza. Skupaj ti sistemi optimizirajo pretok, minimizirajo predelavo in ohranjajo enakomerno prevleko za sklope PCBA in LED. Idealen za laboratorije, pilotne linije in maloserijsko SMT proizvodnjo.
| Ime izdelka | Namen v liniji za premaze PCBA |
|---|---|
Nanaša natančne zaščitne premaze na vezja za zaščito pred prahom, vodo in eksplozijo. | |
Utrjuje premaze z IR ali UV svetlobo, kar zagotavlja trajno in močno zaščito. | |
Nemoteno prenaša vezja skozi linijo za nanašanje premazov za učinkovito obdelavo. | |
Zagotavlja in shranjuje PCB za proizvodno linijo, kar zagotavlja nemoten vnos in izhod. | |
| Konformni premaz AOI | Pregleduje kakovost premaza in odkriva napake, da zagotovi visoke standarde. |
Decembra 2025 je ICT savdskemu proizvajalcu avtomobilske elektronike dostavil tri proizvodne linije – SMT, DIP in Coating. Inženirji so poskrbeli za namestitev, kalibracijo in usposabljanje operaterjev. Stranka je predhodno obiskala ICT junija 2025, da bi pregledala opremo in proizvodne procese. Po zagonu so inženirji prejeli častne certifikate, ki priznavajo strokovno storitev in zanesljivost celotne rešitve SMT, DIP in premazne linije za novo tovarno ODM, ki je sposobna raziskav in razvoja, načrtovanja in proizvodnje.
IKT zagotavlja podporo od konca do konca pri operacijah SMT, DIP in premazov. Vrednotenje pred dostavo vključuje vrste tiskanih vezij, premazne materiale, kapaciteto in postavitev. Po dobavi inženirji zagotovijo namestitev, zagon, usposabljanje operaterjev, vzdrževanje in optimizacijo procesa. Namizni stroj za premazovanje je vključen v celoten delovni tok sestavljanja, kar zagotavlja ponovljivo kakovost premazovanja. Novi obrati prejmejo smernice od postavitve do poskusne proizvodnje, medtem ko obstoječe linije pridobijo optimiziran potek dela in stabilno delovanje.
Stranke cenijo IKT za jasna navodila, praktično podporo in hitre odzive. Inženirji vodijo operaterje, da zmanjšajo napake in izboljšajo prepustnost. Embalaža zagotavlja varno dostavo. Tehnična vprašanja med namestitvijo in proizvodnjo se obravnavajo takoj. Stranke zaupajo IKT pri lansiranju novih linij za SMT, DIP in premaze, medtem ko dosegajo enotne, ponovljive rezultate premazov PCBA v offline ali majhnih serijah.
Namizni stroj za konformno premazovanje ima certifikat CE in ISO9001. Upravljanje kakovosti vključuje pregled sestavnih delov, preverjanje sestavljanja, funkcionalno testiranje, pregled pakiranja, sledenje pošiljk, namestitev in poprodajne storitve. Ti standardi zagotavljajo ponovljive, visokokakovostne konformne premaze za maloserijsko in prototipno proizvodnjo PCBA, vključno s selektivnim premazom LED in elektronskih modulov.
IKT zagotavlja rešitve na ključ za SMT, DIP, premaze, doziranje, sestavljanje, robotiko in pametne tovarne. Interne ekipe za raziskave in razvoj, proizvodnjo, inženiring, prodajo in storitve vodijo stranke od načrtovanja do stabilne proizvodnje. Globalni projekti zajemajo dobavo opreme, namestitev, usposabljanje in optimizacijo procesov. ICT gradi nove objekte od 0 do 1 in nadgrajuje obstoječe linije od 1 do 10, kar zagotavlja razširljive, natančne in zanesljive rešitve konformnega premaza PCBA.
