ICT-310P
I.C.T
Inline Label Sticker
| Količina: | |
|---|---|

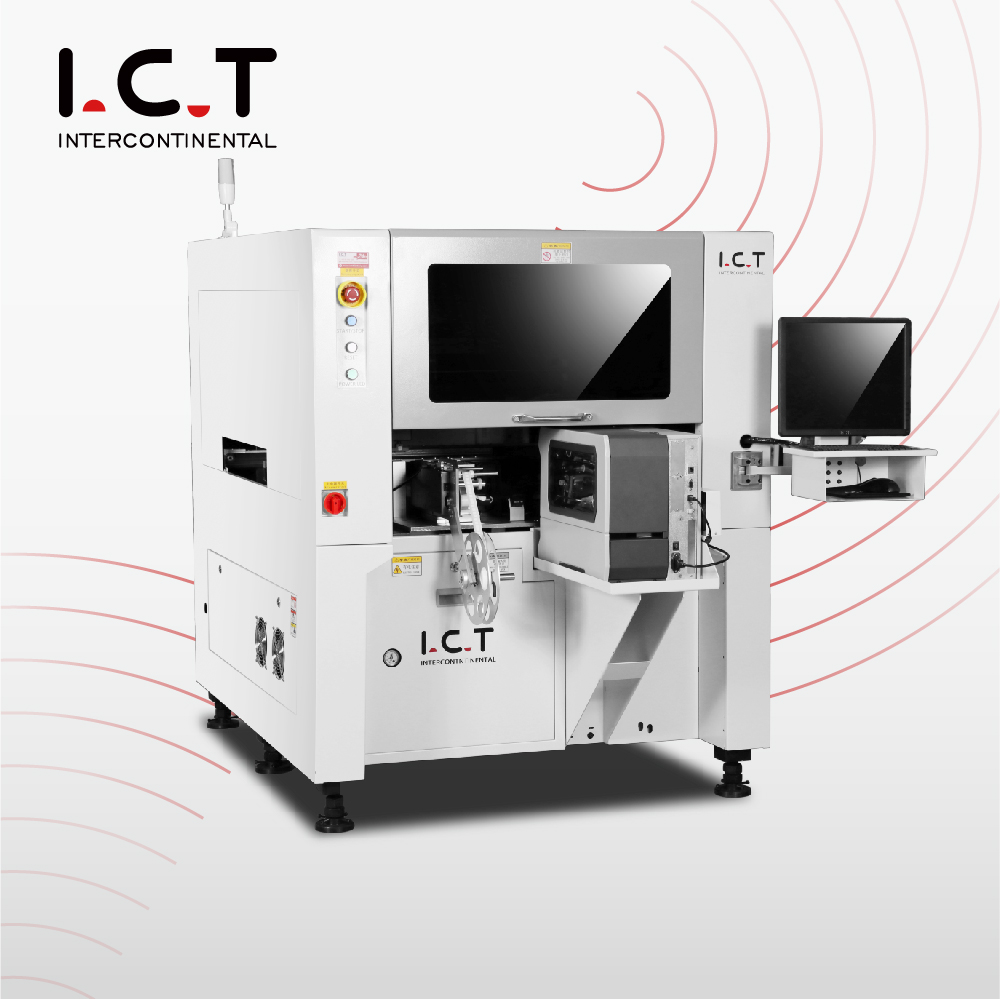

| Pregled nosilca nalepk SMT
Montaža nalepk SMT učinkovito namešča nalepke na tiskana vezja različnih velikosti in vrst. Zasnovan za montažne linije tiskanih vezij v velikih količinah, podpira več materialov in debelin nalepk. Naprava ima dvojne namestitvene glave, neodvisno zaznavanje vakuuma in opcijsko tiskanje črtne kode. IKT zagotavlja popolno tehnično podporo, ki zagotavlja nemoteno namestitev in delovanje v produkcijskih okoljih SMT. Njegova natančna zasnova in zmožnosti integracije omogočajo brezhibno povezavo s sistemi MES, kar izboljšuje sledljivost in proizvodno učinkovitost pri proizvodnji PCB.
| Funkcija namestitve nalepk SMT

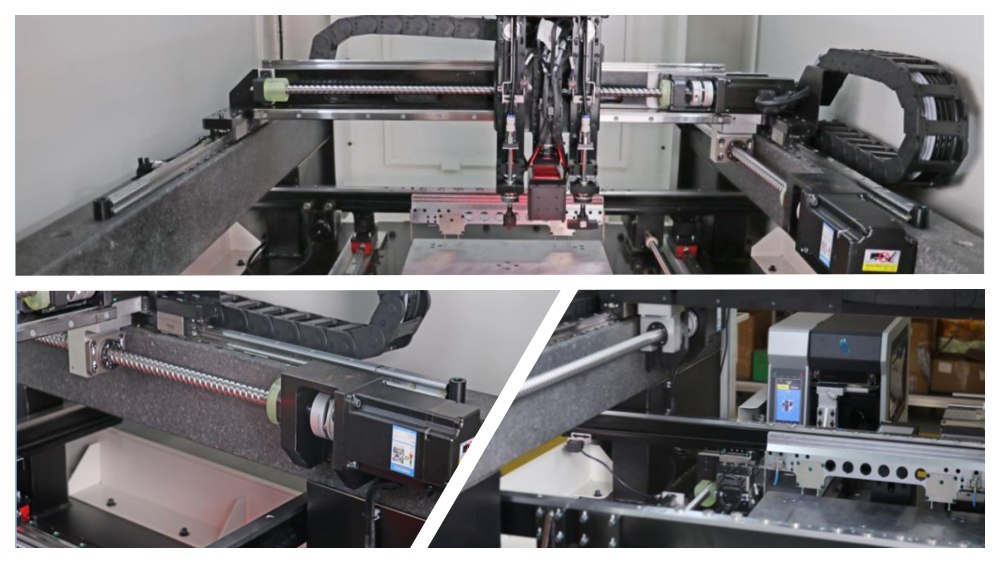

Vgrajen jeklen okvir in marmornato podnožje zagotavljata strukturno stabilnost. Kroglična vretena in linearna vodila zagotavljajo visoko natančnost, medtem ko uvoženi servo motorji ponujajo hitro premikanje in ponovljivo pozicioniranje. Vzmetenje ločnega mostu izboljša nosilnost in podpira visoko hitrost, dolgotrajno delovanje brez mehanskih odstopanj.

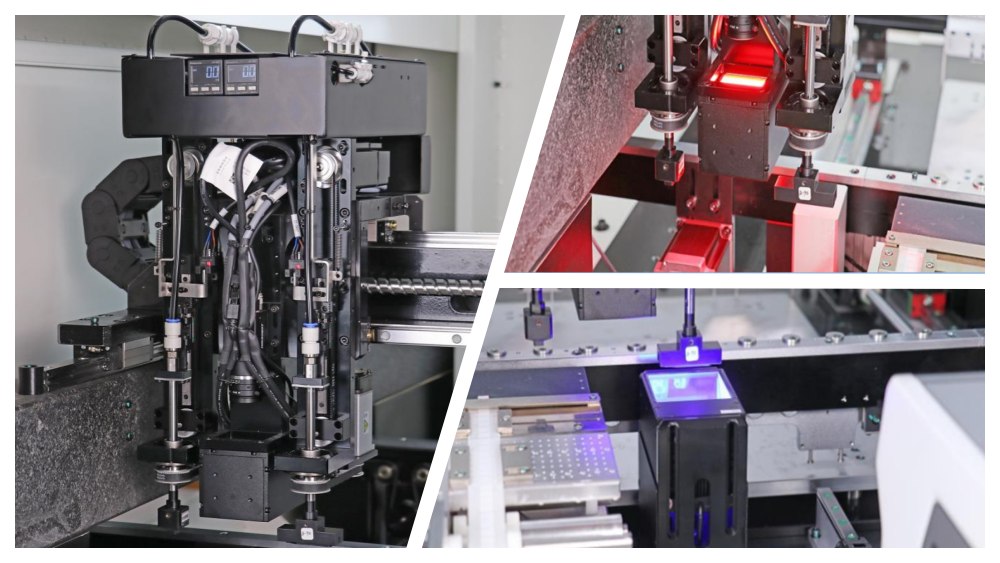

Dvojni pritrdilni glavi se neodvisno dvigujeta, spuščata in vrtita za 360°. Uvoženi kroglični zrezki in vizualno pozicioniranje z letečimi in fiksnimi kamerami zagotavljajo dosledno natančnost. Rdeča in modra lučka izboljšata zaznavanje etiket. Ta nastavitev omogoča natančno postavitev nalepk na različne komponente tiskanega vezja in višine, kar zmanjšuje napake in povečuje prepustnost.

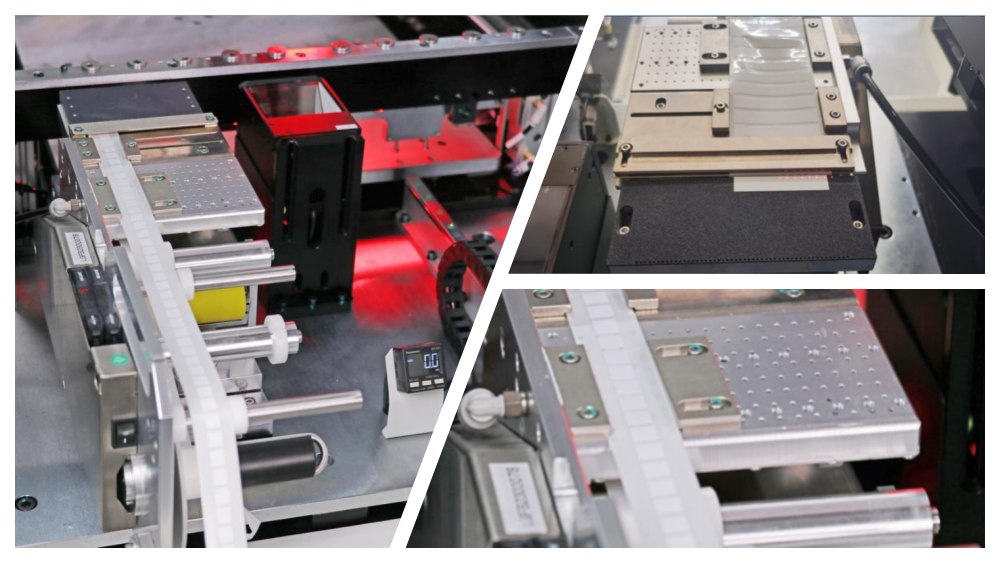

Dva električna inteligentna podajalnika obravnavata širok razpon velikosti nalepk, od 1,8×2,0 mm do 100×40 mm. Protizdrsne podloge preprečujejo nastajanje odpadkov, medtem ko optični senzorji zagotavljajo pravilno dostavo etiket. Posebne prilagoditve prilagodijo kompleksnim ali krhkim materialom, ohranjajo proizvodno učinkovitost in skrajšajo čas izpadov pri ponovnem polnjenju podajalnika.

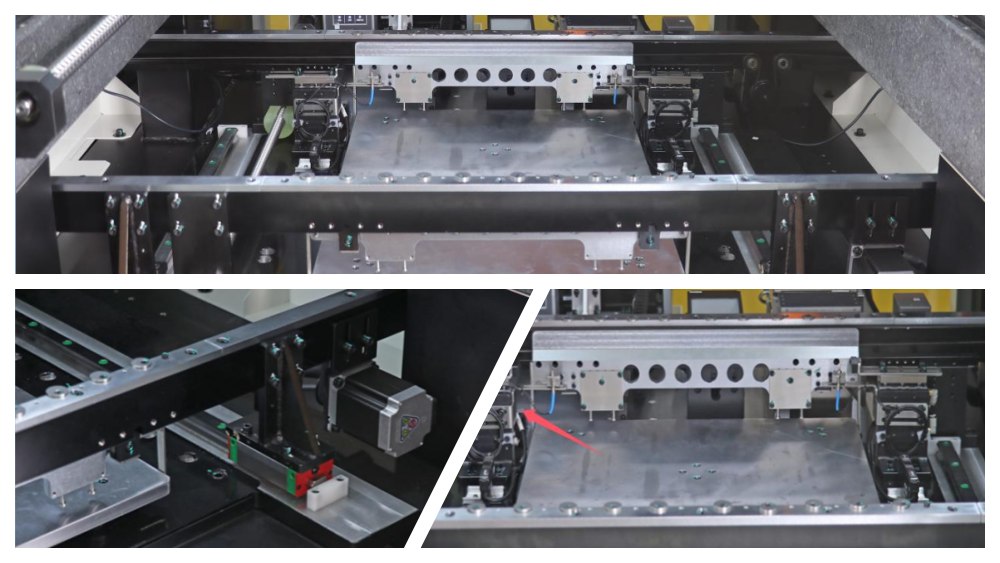

Hitrost tekočega traku je nastavljiva in omogoča prilagodljivo smer PCB. Pnevmatski blokatorji in optični senzorji zagotavljajo natančne položaje zaustavitve. Sinhroniziran kroglični vijak in drsna tirnica ohranjata vzporednost tirnice, preprečujeta zagozdenje PCB in omogočata nemoteno neprekinjeno proizvodnjo v linijah SMT.
| Specifikacija pečice za reflow
| Št. | Postavka | I.CT-310 | I.CT-310D | I.CT-310L |
|---|---|---|---|---|
| 1 | Velikost PCB | 50×50mm ~ 340×280mm | 50×50mm ~ 400×350mm | 100×100mm ~ 600×500mm |
| 2 | Debelina PCB | 1–6 mm | 1–6 mm | 1–6 mm |
| 3 | Položaj podajalnika | 2 | 4 | 2 |
| 4 | Širina podajalnika | 105 mm | 105 mm | 105 mm |
| 5 | Hitrost montaže | 2500 kosov/h | 4000 kosov/h | 1300 kosov/h |
| 6 | Velikost etikete | Podajalnik nalepk: 2×2 ~ 100×40 mm (izbirni tiskalnik črtne kode: 13×13 ~ 100×40 mm) | enako | enako |
| 7 | Debelina etikete | 0,05–0,3 mm | 0,05–0,3 mm | 0,05–0,3 mm |
| 8 | Natančnost označevanja | ± 0,05 mm | ± 0,05 mm | ± 0,05 mm |
| 9 | Kot označevanja | 360° | 360° | 360° |
| 10 | Šoba | 2 | 2 | 2 |
| 11 | Vakuumska šoba | Vakuumska črpalka | Vakuumska črpalka | Vakuumska črpalka |
| 12 | PCB varnostna višina | Vrh: <25 mm; Spodnji del: <25 mm | Vrh: <25 mm; Spodnji del: <25 mm | Vrh: <25 mm; Spodnji del: <25 mm |
| 13 | Višina prenosa | 900 ± 20 mm | 900 ± 20 mm | 900 ± 20 mm |
| 14 | Natančnost pozicioniranja | ± 0,025 mm | ± 0,025 mm | ± 0,025 mm |
| 15 | Ponavljajoča se natančnost | ±0,005 mm | ±0,005 mm | ±0,005 mm |
| 16 | Montažni trenutek | Največ 3 kg | Največ 3 kg | Največ 3 kg |
| 17 | Metoda pozicioniranja | CCD + Mark | CCD + Mark | CCD + Mark |
| 18 | Hitrost transporterja | 50 ~ 600 mm/min | 50 ~ 600 mm/min | 50 ~ 600 mm/min |
| 19 | Metoda odstranjevanja | Optična detekcija + programsko krmiljenje | enako | enako |
| 20 | Zaznavanje sesanja | Vakuumsko testiranje, standardno testiranje padca | enako | enako |
| 21 | Širina tirnice | Samodejna prilagoditev | Samodejna prilagoditev | Samodejna prilagoditev |
| 22 | Nadzorni način | PC + industrijska nadzorna plošča | PC + industrijska nadzorna plošča | PC + industrijska nadzorna plošča |
| 23 | MES vmesnik | Rezervni omrežni vmesnik | Rezervni omrežni vmesnik | Rezervni omrežni vmesnik |
| 24 | Moč | AC220V/50Hz, 1KVA | AC220V/50Hz, 1,5KVA | AC220V/50Hz, 1,5KVA |
| 25 | Dimenzija | D1096׊1130×V1426 mm | D1074׊1590×V1440 mm | D1250׊1610×V1530 mm |
| 26 | Teža | 800 kg | 1300Kg | 1400 kg |
| 27 | Zračni tlak | 0,5–0,6Mpa | 0,5–0,6Mpa | 0,5–0,6Mpa |
| Seznam linijske opreme SMT
IKT zagotavlja celovite rešitve SMT, vključno z nalagalniki tiskanih vezij, tiskalniki šablon, stroji za pobiranje in namestitev, SPI, AOI, pečicami za reflow Lyra in sistemi za ravnanje s tiskanimi veziji. SMT Label Mounter se brezhibno integrira, kar izboljša sledljivost in učinkovitost označevanja. Naše rešitve podpirajo kompleksne sklope tiskanih vezij za računalnike, SSD-je in pomnilniške module, kar zagotavlja visokokakovosten izpis v proizvodnih okoljih velike količine.
| Video o uspehu stranke
Inženirji IKT so dostavili in zagnali celotno linijo SMT in DIP v veliki tovarni elektronike v Uzbekistanu. Obrat proizvaja matične plošče računalnikov, SSD diske in pomnilniške izdelke. Od začetne nastavitve do testiranja je ICT zagotavljal tehnično podporo na kraju samem, programiranje in odpravljanje težav. Naročnik je pohvalil hitro odzivnost ICT, zanesljivost opreme in profesionalne storitve. Linija SMT je vključevala šablonske tiskalnike ICT-5151, štiri stroje SMT, reflow pečice Lyra, sisteme za upravljanje SPI, AOI in PCB. Linija DIP je vsebovala ročno vstavljanje, vstavljanje po meri JUKI, valovito spajkanje Acrab350 in integracijo tekočega traku.
| Strokovno usposabljanje in podpora
ICT ponuja namestitev na kraju samem, kalibracijo in usposabljanje za monterje nalepk SMT. Naši inženirji zagotavljajo nemoten zagon in zagotavljajo operativne smernice za tovarniške ekipe. Tehnična podpora zajema integracijo MES, vzdrževanje in odpravljanje težav. Storitve hitrega odziva in podrobna dokumentacija strankam pomagajo vzdrževati dolgo delovanje, minimizirajo proizvodna tveganja in zagotavljajo natančno označevanje za vse vrste PCB.
| Pohvale strank
Stranke dosledno hvalijo inženirje IKT za strokovnost, odzivnost in jasna navodila. Natančnost in zanesljivost SMT Label Mounterja sta zelo cenjeni, prav tako varna embalaža in pravočasna dostava. Stranke izpostavljajo hitro reševanje problemov, enostavno integracijo in splošni prispevek k nemotenemu delovanju linije SMT, kar potrjuje zaupanje v rešitve IKT in odličnost storitev.
| Naš certifikat
Izdelki IKT izpolnjujejo standarde CE, RoHS in ISO9001. SMT Label Mounter vključuje tudi patentirane funkcije za zanesljivo označevanje. Skladnost zagotavlja varnost, zaščito okolja in visokokakovostno izdelavo. Stranke se lahko zanesejo na popolnoma certificirane stroje za kritične operacije sestavljanja tiskanih vezij, podprte s strogim sistemom vodenja kakovosti ICT.
| O nas in tovarni
ICT načrtuje, proizvaja in dobavlja napredno SMT opremo po vsem svetu. Z rastočo ekipo in desetletji izkušenj oskrbujemo stotine strank v več državah. Naša tovarna vzdržuje stroge inšpekcijske postopke, ki zagotavljajo, da vsak izdelek izpolnjuje standarde visoke kakovosti. Od raziskav in razvoja do proizvodnje in tehnične podpore, IKT zagotavlja rešitve od konca do konca, ki vključuje opremo, usposabljanje in poprodajne storitve za učinkovite in zanesljive linije za sestavljanje tiskanih vezij.
