Uporabljate AOI v proizvodnji PCB, da se prepričate, da so vaša tiskana vezja dobro narejena in delujejo pravilno. AOI pomeni samodejni optični pregled. Za iskanje težav med čeki uporablja posebne kamere in računalniške programe. Študije kažejo, da lahko AOI zmanjša napake pri izdelavi PCB za do 40%. Težave lahko najde tudi več kot 95% časa. To vam pomaga, da dobite boljše deske, potrebujete manj popravkov in hitreje zaključite. Stroj I.CT SMT AOI , tako kot inšpekcijski stroj AOI , je pravi primer. Pokaže, kako AOI pomaga narediti boljše deske in pospešiti delo na vrsti.
· AOI uporablja kamere in programsko opremo za hitro iskanje težav na tiskanih vezjih. Pomaga zgodaj ujeti napake.
· Kakovost je boljša z iskanjem stvari, kot so manjkajoči deli, slabi spajkalni spoji in površinske poškodbe. Prav je več kot 95% časa.
· Uporaba AOI prihrani denar z zmanjšanjem stroškov predelave, odpadkov in dela. Pogosto se plačuje v 14 do 18 mesecih.
· AOI hitrejše proizvodnjo s preverjanjem sto ali tisoč desk vsako uro. To je veliko hitrejše kot ročno preverjanje.
· Naslednja pravila, kot je IPC-A-610 z AOI, gradi zaupanje. Prav tako zagotavlja, da so deske vedno kakovostne.
· Napredni AOI ima funkcije, kot sta 3D slikanje in strojno učenje. Te pomagajo najti več težav in se spoprijeti z novimi izzivi.
· AOI najbolje deluje, kadar se uporablja z drugimi testi, kot so rentgenski in testiranje v krogu. To daje popolno preverjanje plošče.
· Redno vzdrževanje, jasna pravila o pregledu in izvajalci usposabljanja izboljšajo AOI in dajejo boljše rezultate.
AOI v proizvodnji PCB uporabljate za preverjanje težav . AOI pomeni samodejni optični pregled. Ta tehnologija uporablja kamere in posebne luči za jasne fotografije vaših tiskanih vezij. Sistem nato uporablja računalniške programe za iskanje napak s primerjavo slik s popolnim primerom, imenovanim 'zlati plošči. ' AOI sistemi lahko opazijo manjkajoče dele, napačno komponente in težave s spajkanjem. Nekateri napredni AOI stroji, kot je I.CT-AI-5146 , uporabljajo kamere za globoko učenje in visoko ločljivost, da bi našli celo drobne napake. Ti stroji lahko s pomočjo 3D slikanja preverijo tudi višino spajkalnih spojev in sestavnih delov , pri čemer poskrbijo, da je vse na pravem mestu.
Tu so glavni koraki AOI v proizvodnji PCB:
1. stroj AOI prižge posebne luči na plošči.
2. Kamere fotografirajo kakovostne slike površine plošče.
3. Sistem uporablja programsko opremo za primerjavo teh slik s popolno ploščo.
4. Najde in označuje morebitne napake, na primer manjkajoči deli ali slabi spajkalni spoji.
5. Stroj zabeleži napake in ustvari poročilo za vas.
AOI v proizvodnji PCB vam pomaga zgodaj ujeti težave , tako da jih lahko popravite, preden se deske premaknejo na naslednji korak.
AOI uporabljate za zagotovitev, da bodo vaše plošče izpolnjene standarde kakovosti. Glavni cilj je najti pomanjkljivosti, zaradi katerih bi lahko tabla propadla. AOI lahko opazi težave, kot so preveč ali premalo spajkalnika, mostov spajkanja in manjkajoči ali krivi deli . Prav tako preverja praske, madeže in druge površinske težave. Ko AOI najde napako, zabeleži informacije in lahko celo odstrani slabo ploščo iz vrstice. To vam pomaga spremljati pogoste težave in izboljšati svoj postopek.
AOI v proizvodnji PCB vam takoj daje povratne informacije. Napake lahko hitro odpravite in se izognete ponovnemu narejevanju enake napake. To ohranja vaše odbore zanesljive in pomaga zaščititi ugled vašega podjetja. AOI podpira tudi množično proizvodnjo s tem, da vsak odbor ustreza enakemu visokemu standardu. Zaupate lahko, da bodo vaše plošče delovale po pričakovanjih, ko boste uporabljali AOI.
Tehnologija površinskega montaža (SMT) je priljubljen način za izgradnjo veznih plošč. AOI ima veliko vlogo pri sklopu SMT. Uporabljate AOI, da preverite, ali je vsak majhen del na pravem mestu in da so spajkalni spoji močni . AOI lahko najdejo manjkajoče, zasukane ali napačne komponente. Prav tako preverja težave s spajkanjem, kot so hladni sklepi ali mostovi. Nekateri sistemi AOI, kot je I.CT-AI-5146 , uporabljajo 3D slikanje in pametne algoritme za hitro in natančno pregledovanje plošč.
AOI v proizvodnji PCB vam pomaga ujeti napake med montažo SMT. Dobite povratne informacije v realnem času, tako da lahko takoj odpravite težave. To zmanjšuje odpadke in prihrani denar. AOI vam pomaga tudi, da vaša proizvodna linija nemoteno deluje. Ko uporabljate avtomatiziran optični test pregledov, poskrbite, da bodo vaše plošče prvič vgrajene pravilno.
Nasvet: Uporaba AOI v montažni liniji SMT lahko poveča kakovost vašega izdelka in zniža stroške.
Želite, da vaša tiskana vezja dobro delujejo. Samodejni optični pregled je močno orodje za preverjanje kakovosti. Ta tehnologija uporablja kamere z visoko ločljivostjo in pametno programsko opremo . Vsako ploščo preveri in jo primerja s popolno. AOI lahko najde celo majhne težave. Lahko si ogledate težave, kot so manjkajoči deli, mostovi spajkalnikov ali deli, ki takoj niso na pravem mestu.
· AOI uporablja kamere in računalniške programe za ogled vaših desk.
· Ugotovi težave, kot so napake polarnosti, odprta ali kratka vezja in manjkajoči ali napačni deli.
· Avtomatizacija odvzame napake, ki bi jih ljudje lahko storili, in preverjajo enake za vsako desko.
· AOI lahko vsako minuto preveri na tisoče delov, veliko hitreje kot ljudje.
· Iskanje težav zgodaj prepreči, da bi se širili, zato imate manj odpadkov in manj pritrditve.
Stari načini preverjanja plošč uporabljajo ljudi. Ljudje se lahko utrudijo in pogrešajo majhne težave. AOI vam daje neprekinjeno kakovostno čeke in vam pomaga doseči visoke standarde za vsako desko. Dobite tudi podrobna poročila , tako da lahko vidite, kje se težave dogajajo, in izboljšate stvari. To vam pomaga, da si ustvarite zaupanje s strankami in ohranite svoje dobro ime.
Samodejni optični pregled vam pomaga prihraniti denar na več načinov. Ko zgodaj najdete težave, porabite manj za popravljanje in odpadke. Sistemi AOI znižajo stroške dela, ker stroji delujejo hitreje in bolje kot ljudje. Prav tako imate manj plošč, ki jih lahko popravite ali odvržete.
Vidik prihranka stroškov | Poročali o prihrankih / vplivu | Pojasnilo / kontekst |
Preoblikovanje prihrankov dela | 12.400 dolarjev mesečno | Donos prvega prehoda se je z AOI povečal z 82% na 96% |
Predelava prihrankov stroškov pri naročilih | 18.000 USD+ na naročilih 1.000 enot | Stopnje predelave so znižale z 8% na 1,2% z uporabo kakovostnih vrat na osnovi AOI |
Časovni okvir donosnosti | 14-18 mesecev | Večina srednje velikih podjetij dobi svoj denar v tem času z uporabo AOI |
Stroški inšpekcijskega pregleda na enoto znižanje | Od 0,15 do 0,04 USD na enoto | Avtomatizacija vsako leto prihrani 1.100 dolarjev na 10.000 enotah |
Uporaba proizvodnje se poveča | 67% povečanje | 24/7 avtomatizirana proizvodnja naredi več desk in hitrejši čas |
Ko uporabljate AOI, vidite resnične prihranke. Avtomatizirani optični preskusi znižujejo stroške za vsako ploščo in vam pomagajo vrniti denar čez približno leto in pol. Prav tako se izognete velikim izgubam, če najdete težave, preden deske zapustijo vašo tovarno. Zaradi tega je vaše podjetje močnejše in vam pomaga tekmovati.
Danes morate hitro delati v proizvodnji elektronike. AOI vam daje hitre preglede in ohranja vašo linijo. Avtomatizacija vam omogoča preverjanje več plošč v manj časa . Vsako uro lahko preverite na stotine ali tisoč desk.
Pred AOI lahko vsako uro ročno preverite le Z AOI lahko preverite na stotine ali tisoče. Število zamujenih težav pade za 85%. Vaš prvi prehod se poveča z 92% na 98%. Stroški za popravljanje plošč se znižajo za 60%. Denar lahko vrnete v samo osem mesecev. 20 do 50 desk .
Samodejni optični pregled dobro deluje z drugimi stroji. Kakovost ohranjate visoko, tudi ko delate hitreje. Novi sistemi AOI uporabljajo AI za hitro opaziti dele in težave, zato porabite manj časa za nastavitev in več časa za izdelavo dobrih desk. To vam pomaga zadovoljiti potrebe strank in pravočasno dostaviti.
Nasvet: Ko uporabljate AOI, dobite hitrejše čeke, boljšo kakovost in nižje stroške. To vam pomaga, da ostanete naprej v elektroniki.
Ko izdelujete elektroniko, morate upoštevati stroga pravila. Ta pravila pomagajo vašim izdelkom pri izpolnjevanju visokih standardov. IPC-A-610 je eno najpomembnejših pravil. Ljudje po vsem svetu ta standard uporabljajo za kakovost elektronske montaže. Pove vam, kaj preveriti na tiskanih vezjih. IPC-A-610 daje jasna pravila za pokritost in debelino prevleke. Prav tako pravi, da ne bi smelo biti pomanjkljivosti. Uporabljate samodejni optični pregled, da vsakič pomagate upoštevati ta pravila.
Samodejni optični pregledni sistemi iščejo težave na vaših deskah. Ti sistemi na več mestih preverjajo debelino premaza. Iščejo tudi pretirano razprševanje in se prepričajo, da se prevleka ne dotika priključkov ali preskusnih točk. AOI vam pomaga dokazati, da bodo vaši deski izpolnjevali pravila IPC-A-610. To je dobro za zagotavljanje kakovosti. Prav tako vam pomaga najti in odpraviti težave, če se zgodijo.
Skupina IPC deluje tako, da izboljša tehnologijo AOI. IPC podpira uporabo umetne inteligence v sistemih AOI . Zaradi tega so čeki hitrejši in pravilnejši. Nova bela knjiga IPC pojasnjuje, kako lahko AI pomaga najti pomanjkljivosti in ohraniti kakovost visoko. IPC še nima novih pravil AOI. Vendar deluje na nizu pravil za uporabo AI v inšpekcijskih pregledih.
Tukaj je nekaj načinov, kako vam pomagajo industrijski standardi:
· Dobiš jasna pravila za tisto, kar naredi ploščo visoko kakovost.
· Uporabite AOI, da vsakič preverite vsako ploščo.
· Vodite dobre evidence za zagotavljanje kakovosti in sledljivost.
· Ostajate na tekočem z novo tehnologijo, kot je AI v sistemih AOI.
Opomba: Ko sledite pravilom, kot je IPC-A-610, gradite zaupanje s strankami. Pokažete, da vas skrbi kakovost in uporabljate najboljša orodja za čeke.
Industrijski standardi vam pomagajo pri boljšem izdelku. Ko uporabljate samodejni optični pregled in sledite tem pravilom, so vaše plošče varni, zanesljivi in pripravljeni za trg.
Ko veste, kako deluje sistem AOI, vidite, zakaj je to pomembno v proizvodnji PCB. Proces AOI uporablja strojno in programsko opremo za iskanje težav hitro in dobro. Poglejmo glavne dele in korake.
Kamere so najpomembnejši del vsakega sistema AOI. Jasno fotografirajo vaše tiskane vezje. Nekateri sistemi imajo eno kamero, drugi pa več za 3D poglede. Kamere se lahko premaknejo, da dobijo najboljši razgled. Dobre leče in skrbno gibanje pomagajo kamere videti drobne stvari. Na primer, I.CT-AI-5146 ima 12 milijonov slikovnih pik za opažanje majhnih napak.
Osvetlitev je v AOI zelo pomembna. Posebne luči sijejo z različnih strani in v različnih barvah. To pomaga kameram videti vse dele deske. Za prikaz različnih stvari lahko uporabite zgornjo, stransko ali koaksialno razsvetljavo. Večbarvne LED luči, kot sta RGB in White , vam pomagajo videti težave s spajkanjem ali deli. Dobra osvetlitev, ki jo lahko spremenite, vam vsakič omogoča jasne slike.
Programska oprema v sistemu AOI veliko dela. Vodi kamere in luči, nato pa preveri slike. Programska oprema uporablja pametne programe za primerjavo tega, kar vidi s popolno ploščo. Nekateri sistemi uporabljajo ujemanje vzorcev, iskanje funkcij ali celo strojno učenje . I.C.T-AI-5146 uporablja konvolucijsko nevronsko mrežo za iskanje številnih vrst napak. Programska oprema se pogovarja tudi z drugimi stroji in vam pomaga gledati in izboljšati svoje delo.
Nasvet: Dobra programska oprema naredi vaš sistem AOI pametnejši in vam pomaga zaupati rezultatom.
Proces AOI začnete s fotografiranjem PCB. Kamere fotografirajo fotografije z različnimi lučmi. Ta korak je hiter in pravilen. Jasne slike prikazujejo vse podrobnosti, od majhnih spajk do drobnih delov.
Po fotografiranju programska oprema začne delo. Preveri nove slike proti shranjenim podatkom ali oblikovalskim datotekam. Programska oprema išče spremembe, ki bi lahko pomenile težavo. Najdete manjkajoče dele, spajkalne mostove ali praske. Nekateri sistemi uporabljajo strojno učenje, da se sčasoma izboljšajo pri iskanju težav. Programska oprema daje napake v skupine , tako da lahko vidite, kaj je šlo narobe.
Ko programska oprema najde težavo, jo zapiše. Sistem lahko označi ploščo, ga zavrne ali pošlje za drug pogled. Dobite poročila, ki prikazujejo, kje in kakšne so težave. Ta poročila vam pomagajo hitro popraviti stvari in izboljšati svoje delo. I.C.T-AI-5146 lahko celo pošlje podatke v vaš sistem za proizvodnjo za posodobitve v realnem času.
Opomba: Poročila iz AOI vam pomagajo videti vzorce in zaustaviti prihodnje težave.
Izbiranje prave razsvetljave je v AOI zelo pomembno. Različni pregledi potrebujejo različne luči. Tu je hiter pogled na skupne vrste:
Tip AOI | Pristop osvetlitve in slikanja | Scenarij inšpekcijskega pregleda | Prednosti |
2d aoi | Slike od zgoraj navzdol s standardno osvetlitvijo | Zgodnji pregledi linij SMT glede na površinske težave, kot so napačna uporaba paste za spajkanje, napake polarnosti, manjkajoči deli | Stroškovno učinkovit, hiter, primeren za enostavnejše preglede |
3d aoi | Strukturirane svetlobne in večkotne kamere z večkotno osvetlitvijo | Zazna višina komponent, prostornina, koplanarnost; Identificira nezadostno spajkalnik, dvignjene zatiče, Warpage | Natančno merjenje globine, boljše odkrivanje napak za kompleksne strukture |
Za najboljše rezultate pogosto uporabljate več kot eno vrsto osvetlitve. T op osvetlitev je dobra za preverjanje površine. Stranska razsvetljava vam pomaga videti višine in 3D težave. Koaksialne in obročne luči odvzamejo sence in prikazujejo spajke. Večkotni in večbarvni LED vam omogočajo, da spremenite svetlobo za vsako opravilo. Dobra, celo razsvetljava vam daje jasne slike in vam pomaga najti več težav.
CLEAT: Prava osvetlitev v vašem sistemu AOI vam pomaga ujeti več težav in narediti boljše deske.
Samodejni optični pregled ali AOI je zelo pomemben za iskanje težav v sklopih PCB. Uporabite AOI za opažanje številnih vrst napak. To pomaga vašim deski, da ostanejo varni in dobro delujejo. Tu so glavne vrste napak, ki jih lahko najde AOI.
Težave s spajkanjem so pogoste v sklopih PCB. Zaradi teh težav lahko vaše plošče prenehajo delovati ali postanejo manj močne. AOI vam pomaga najti te težave zgodaj.
Most spajkalnika se zgodi, ko se spajkalnik pridruži dve blazini, ki se ne bi smela dotikati. To naredi kratek stik in lahko razbije ploščo. AOI za ogled teh majhnih povezav uporablja ostre kamere in posebne luči. lahko najdete, Mostove preden povzročijo velike težave.
Nezadostni spajkalnik pomeni, da na sklepu ni dovolj spajkanja. To lahko naredi šibko mesto ali celo odprt vezje. AOI preveri vsak sklep in išče pravo količino spajkanja. Če je premalo, ga AOI označuje kot težavo. Lahko ga popravite, preden plošča zapusti vašo tovarno.
Druge težave s spajkanjem, ki jih lahko najdemo, so:
· Dvignjene blazinice : blazinice se potegnejo stran od deske, pogosto iz preveč vročine ali tresenja.
· Spletna in brizganja: majhni koščki spajkalnice, kjer ne bi smeli in povzročajo kratke hlače.
· Potopljeni sklepi: Ti so videti stisnjeni in se ne morejo dobro povezati.
· Ogrk: Deli stojijo na enem koncu in prekinejo povezavo.
· Senčenje: spajkalnik se ne dotika popolnoma, zato je stik slab.
· Hladni spajkalni spoji : Ti so videti dolgočasno ali grobi in se ne držijo dobro.
AOI vam pomaga tudi najti težave, kje so deli. Če je del na napačnem mestu ali manjka, odbor morda ne bo deloval.
Neskladni deli ne sedijo prav na svojih blazinicah. AOI pregleda desko in preveri mesto vsakega dela proti oblikovanju. Če se del premakne predaleč, ga AOI označi. Za lov majhnih potez lahko določite tesna pravila, tudi kar 0,02 mm . AOI ugotovi tudi, da so se deli napačno spremenili.
Manjkajoče dele je težko videti po očesu, vendar jih AOI najde hitro. AOI preverja vsako mesto, kjer bi moral biti del. Če najde prazno blazinico, jo označuje kot težavo. AOI lahko najde tudi nagrobne dele in napačne dele, tako da preverite ploščo proti zasnovi.
Težave s površino lahko škodijo vaši deski ali prenehajo delovati. AOI preverja za to z uporabo 2D in 3D slik.
Praske in praske lahko razbijejo bakrene črte ali prikažejo notranje plasti. AOI jih najde tako, da išče vrstice ali oznake, ki ne bi smeli biti tam. Tudi majhne praske lahko povzročijo odprta vezja ali druge okvare.
Madeži, kot ostanki toka ali kemične točke, lahko povzročijo rje ali kratke hlače. AOI uporablja posebne luči za ogled teh znamk. Očistite lahko madeže, preden povzročijo težave.
Tu je tabela, ki prikazuje nekaj površinskih težav, ki jih lahko najdete:
Vrsta okvare površine | Opis |
Spajkalni mostovi | Neželene povezave, ki povzročajo kratke hlače |
Plonci in praznine | Drobne luknje v spajkalnih spojih ali kovinskih plasti |
Razpoke las | Tanki prelomi v linijah ali spajkalnih sklepih |
Tuji delci | Prah, vlakna ali umazanija, ki lahko povzročijo rje ali kratke hlače |
Praske in odrgnine | Poškodbe kovinskih poti |
Lažni baker | Majhni bakreni koščki iz slabega jedkanja |
AOI je močno orodje za iskanje in odpravljanje težav v sklopih PCB. Zaupate lahko AOI, da boste ujeli številne vrste napak, od vprašanj o spajkanju do površinskih težav. To ohranja vaše deske dobro in vaše stranke zadovoljne.
Zanašate se na AOI, če želite ujeti številne težave pri proizvodnji PCB, vendar ima ta tehnologija še vedno nekaj omejitev. Če poznate te omejitve, vam pomaga razumeti, kdaj boste morda potrebovali dodatne čeke ali orodja.
· Sistemi AOI so odvisni od kakovostnih slik . Če razsvetljava ni popolna ali če imajo deli nenavadne barve ali teksture, bi sistem lahko zamudil napako ali dobro označil dobro ploščo.
· AOI deluje najbolje za težave s površino. Ne vidi znotraj deske. Podzemne pomanjkljivosti, kot so skrite razpoke ali praznine, potrebujejo druga orodja, kot je rentgenski pregled.
· Lahko opazite, da 2D sistemi AOI ne morejo izmeriti višine delov ali spajkanja. Prav tako ne morejo preveriti, ali se vsi zatiči dotikajo plošče na isti ravni. To lahko privede do več lažnih alarmov.
· 3D sistemi AOI lahko merijo višino in količino, vendar stanejo več in delujejo počasneje. Imajo tudi težave z zelo visokimi deli, sencami ali preverjanjem barv.
· Sistemi AOI potrebujejo redne posodobitve in ponovno kalibracijo. Ko spremenite obliko PCB, morate porabiti čas za posodobitev programske opreme in nastavitev.
· Potrebujete usposobljene delavce, da sisteme AOI ohranjajo dobro. Vzdrževanje in usposabljanje dodata vaše stroške.
· Včasih potrebujete več kot en inšpekcijski sistem, da najdete vsako vrsto napake. Zaradi tega je vaš postopek bolj zapleten in lahko poveča vaše stroške.
Tu je tabela, ki prikazuje nekaj običajnih omejitev sistema AOI :
Vrsta sistema AOI | Omejitve |
2d aoi | Ne more preveriti višine ali glasnosti; Več lažnih alarmov |
3d aoi | Višji stroški; počasnejša hitrost; ne more preveriti samo 2D funkcij; Omejitev višine (~ 5 mm); težave v senci; brez preverjanja barve |
AOI sistemi uporabljajo različne metode za odkrivanje težav. Nekateri primerjajo vašo ploščo s popolnim vzorcem, drugi pa uporabljajo pravila ali mešanico obeh. Hibridni sistemi so lahko močni, vendar stanejo več in lahko upočasnijo vašo linijo . Zaradi teh omejitev AOI ne more vedno ujeti vsakega neuspeha sam. Morda boste morali uporabiti AOI z drugimi preglednimi orodji, da se prepričate, da so vaše plošče varni in zanesljivi.
Opomba: Razumevanje omejitev AOI vam pomaga izbrati pravo kombinacijo orodij za pregled za vaše potrebe.
V današnjih sistemih AOI vidite veliko novih funkcij. Te funkcije vam pomagajo najti več težav in olajšati delo. Tu je nekaj najpomembnejših:
· Dvostranski AOI vam omogoča, da hkrati preverite obe strani deske. Ni vam treba obrniti plošče, zato prihranite čas in ohranite močan postopek pregleda.
· Sistemi z dvojnimi kamerami zajemajo slike iz različnih zornih kotov. To se izogne lahkim težavam in vam pomaga hitreje delati na zasedenih linijah.
· Hitro kamere, včasih do 100 sličic na sekundo , vam dajo jasne slike, tudi ko se deske hitro premikajo.
· Prilagodljivo programiranje vam omogoča uporabo podatkov CAD ali zlate plošče za nastavitev pregleda. Programe lahko hitro spremenite, ko gradite nove izdelke.
· Pametna razsvetljava uporablja različne barve in kote. To vam pomaga, da vidite vse dele deske, tudi če so nekateri deli visoki ali so čudno oblikovani.

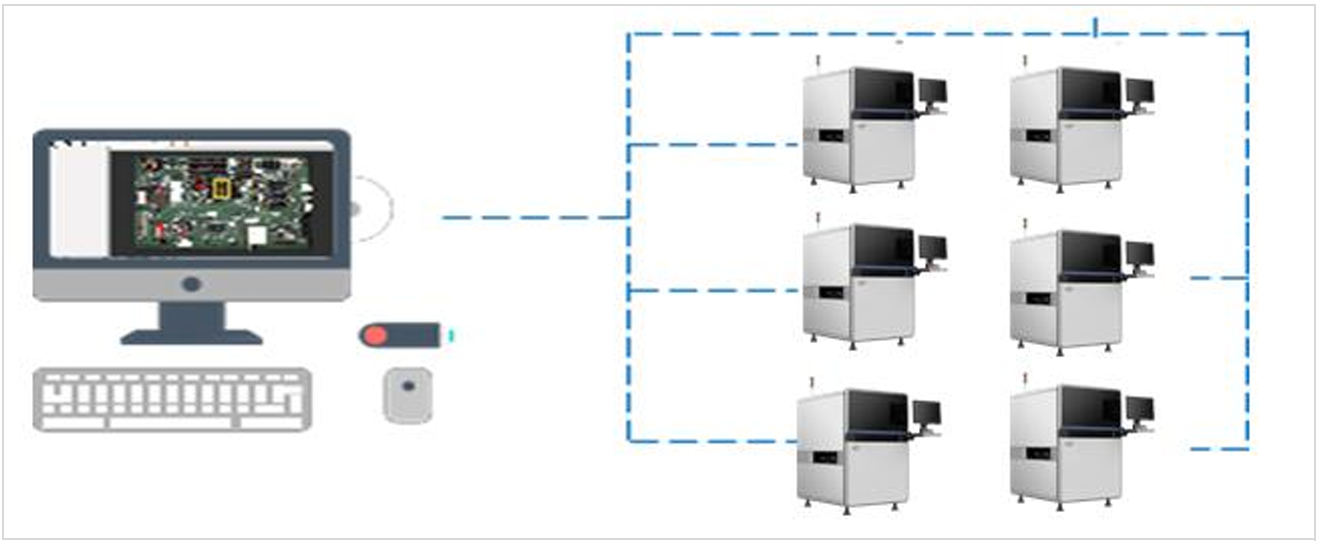

· Sistemi AOI se zdaj povezujejo z MES in Industry 4.0 omrežji. V realnem času lahko sledite deske in za izboljšanje procesa uporabljate podatke.
· Podrobni zapisi o pregledu vam pomagajo slediti težavam in se bolj odločite za svojo tovarno.
Nasvet: Napredne funkcije AOI vam pomagajo ujeti več pomanjkljivosti, hitreje delati in ohraniti kakovost visoko.
Strojno učenje spreminja, kako uporabljate AOI. V preteklosti ste morali določiti pravila za vsako napako. Zdaj globoko učenje, zlasti konvolucijske nevronske mreže (CNNS) , omogoča, da se sistem uči na slikah. AoI stroj pogleda veliko slik in sam po sebi najde vzorce. To pomeni, da lahko opazi težke težave in nove vrste napak.
Ni vam treba porabiti toliko časa za poučevanje sistema. AOI se nauči in postane boljši, ko ga uporabljate. Z njimi lahko obravnava različne izdelke in spreminja vrste napak. Nekateri sistemi uporabljajo tako označene kot neoznačene podatke, zato se še naprej izboljšujejo tudi z manj usposabljanja. Zaradi tega je vaš pregled hitrejši in natančnejši.
OPOMBA: S strojnim učenjem se sistemi AOI prilagodijo vašim potrebam in vam pomagajo slediti novim izzivom v proizvodnji.

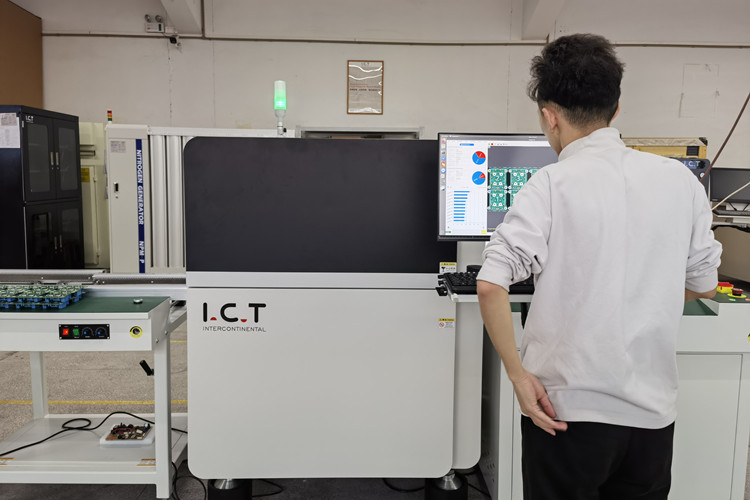

I.CT- AI-5146 SMT ONLINE AOI inšpekcijski stroj AOI vam pokaže, kaj lahko stori sodobni AOI. Ta stroj uporablja 12-milijonsko kamero in telecentrično lečo za ostre, jasne slike. Preverja drobne dele, celo do čipov 01005 in deluje s številnimi velikostmi plošč.
Značilnost | I.C.T-AI-5146 Specifikacija |
Kamera | 12MP inteligentna digitalna industrijska kamera |
Osvetlitev | Programabilna RGB + White LED |
Hitrost inšpekcijskega pregleda | 0,23 sekunde na vidno polje |
Algoritmi | CNN, barvni kontrast, OCR, ujemanje predloge |
Razpon velikosti PCB | 50x50 mm do 730x460 mm |
Nadomestilo za zemljišče | ± 3,0 mm |
Integracija MES | DA |
S tem dobite hiter in stabilen pregled sistemom AOI . Algoritem CNN najde veliko vrst napak, kot so manjkajoči deli, spajkalni mostovi in napačne oznake. Stroj se poveže z vašimi MES, tako da lahko sledite ploščam in izboljšate svoj postopek. Prav tako ga lahko programirate brez povezave ali prek spleta, kar olajša spremembo za nova delovna mesta. I.C.T-AI-5146 vam pomaga povečati donos, znižati stopnjo napake in ohraniti nemoteno proizvodno linijo.
Ročni pregled pomeni, da ljudje z očmi gledajo deske. Tako je preprost, vendar ima veliko težav. Ljudje lahko pogrešajo majhne pomanjkljivosti, ker oči niso popolne. Inšpektorji se utrudijo in čez nekaj časa izgubijo fokus. To naredi napake bolj verjetno. AOI, ki pomeni samodejni optični pregled, deluje veliko hitreje kot ljudje. AOI se ne utrudi ali izgubi osredotočenosti. Uporablja kamere in računalnike za iskanje drobnih težav, ki jih ljudje morda ne bodo videli.
Tu je tabela, ki prikazuje, kako sta AOI in ročni pregled različna :
Vidik | AOI (samodejni optični pregled) | Ročni pregled |
Hitrost/učinkovitost | Brez utrujenosti hitro pregleda na tisoče komponent; Idealno za proizvodnjo z visoko količino | Počasnejši zaradi človeškega tempa; Inšpektorji se sčasoma utrudijo, zmanjšajo hitrost in potencialno manjkajo okvare |
Natančnost | Velika natančnost in doslednost; Zagotovo zazna zelo majhne napake; > 99% stopnja natančnosti | Nagnjen k človeški napaki in spremenljivosti; ocenjena ~ 95% natančnost; prizadeta utrujenost in razpon pozornosti |
Pobeg po napaki | Zmanjša stopnjo pobega po napaki za do 90% | Večji pobeg napake zaradi neskladnosti |
Doslednost | Dosledni rezultati zaradi programiranih meril | Spremenljivi rezultati, odvisno od stanja inšpektorja |
Prilagodljivost | Manj prilagodljiv, sledi programiranim pravilom | Fleksibilen, lahko ujame kompleksne ali nepričakovane napake |
Primernost | Najboljše za obsežno proizvodnjo z veliko količino | Boljši za specializirane ali spreminjajoče se potrebe |
AOI preverja deske veliko hitreje in najde več težav kot ljudje. AOI lahko konča preverjanje deske v samo minuti ali dveh . Ročni pregled lahko traja do eno uro za isto delo. AOI najde tudi zelo majhne napake, kot so drobni mostovi spajkalnikov, ki jih ljudje morda pogrešajo. Ko uporabljate AOI, boste manj verjetno zamudili težavo. To pomeni, da prihranite čas in denar, ker vam kasneje ni treba popraviti toliko napak.
Nasvet: AOI vedno daje enake rezultate, vendar se lahko ročni pregled spremeni, če je nekdo utrujen ali ne bo pozoren.
Rentgenski pregled vam omogoča, da pogledate v svoje vezje. Uporabljate ga za iskanje skritih težav, ki jih AOI ne vidi. Na primer, rentgenski pregled lahko opazi praznine pod nizom krogličnih omrežij ali spajkalniki, ki niso na površini. To je pomembno za deske s številnimi skritimi deli.
Toda rentgenski pregled je počasnejši in stane več kot AOI. Za uporabo potrebujete posebne stroje in trening. AOI deluje hitreje in je boljši za preverjanje veliko desk. AOI išče težave, ki jih lahko vidite, na primer manjkajoči deli ali slabi spajkalniki. Rentgenski pregled najde težave znotraj deske, kot so skrite težave s spajkanjem ali težave v plasteh.
Tu je nekaj, kar si je treba zapomniti o rentgenskem pregledu in AOI:
· Pregled rentgenskih žarkov ugotovi skrite težave, ki jih AOI ne more videti, kot praznine pod BGA.
· AOI dobro poišče težave, ki jih lahko vidite, kot so napačni deli ali slabo spajkalnik.
· Pregled rentgenskih žarkov je počasnejši in stane več za uporabo.
· AOI je hitrejši in cenejši, zato je za večino tovarn boljši.
· AOI ne more pogledati v ploščo, vendar lahko rentgenski pregled.
· Številne tovarne za doseganje najboljših rezultatov uporabljajo tako AOI kot rentgenski pregled.
Opomba: Uporabite rentgenski pregled, ko morate najti skrite težave, vendar za hitre in zanesljive površinske preglede uporabite AOI.
Testiranje v vezju ali I.C.T preveri, ali vaša plošča deluje pravilno. I.C.T uporablja sonde za dotik plošče in pošiljanje signalov skozi vezja. Ta test najde težave, kot so manjkajoči deli, kratki vezji, odprti vezji in slabi spajkalni spoji z merjenjem napetosti in toka.
AOI in I.C.T opravljata drugačna dela. AOI uporablja kamere za iskanje težav, ki jih lahko vidite , kot so napačni deli ali slaba spajka. AOI ne vklopi deske ali preveri, ali deluje. I.C.T testira električno funkcijo odbora. Lahko najde težave, ki jih AOI ne more, kot upor z napačno vrednostjo ali pokvarjenim delom znotraj čipa.
Najboljše rezultate dobite, ko uporabljate AOI in I.C.T. AOI najde težave s površino zgodaj, medtem ko I.C.T preveri, ali odbor deluje, preden ga pošljete. AOI vam pomaga odpraviti težave, preden končate gradnjo deske. I.C.T zagotavlja, da odbor deluje tako, kot bi moral.
Obloga: AOI preveri, kako izgleda tabla, in I.C.T preveri, kako deluje . Uporaba obeh vam pomaga narediti najboljše deske.
Samodejni optični pregled je odličen način za preverjanje tiskanih vezijskih plošč. AOI vam daje številne prednosti, ki vam pomagajo pri boljšem izdelku in prihranite denar.
· AOI hitro preverja deske in daje stalne rezultate. Vsako uro lahko pogleda na stotine desk. Ta hitrost vam pomaga, da ste v koraku z velikimi naročili in se pravočasno končajo.
· AOI najde težave, ki jih ljudje morda ne bodo videli. Dobro deluje na deskah z veliko majhnimi deli. Ljudje lahko zamudijo drobne napake, vendar AOI uporablja kamere in pametne programe, da jih ujame.
· AOI najde večino težav s površino. Večina sistemov je več kot 95% teh napak . Lahko ujamete manjkajoče dele, spajkalne mostove in krive koščke, preden deske zapustijo vašo tovarno.
· AOI zmanjšuje napake ljudi. Ljudje se utrudijo ali izgubijo fokus, vendar AOI vedno preverja enako. Zaradi tega je vaša kakovost bolj zanesljiva.
· AOI vam sčasoma prihrani denar . Na začetku bo morda stalo več, za testiranje pa potrebujete manj delavcev. Pozneje porabite tudi manj napak.
· AOI deluje v različnih korakih v postopku SMT . Uporabite ga lahko za preverjanje spajkalne paste, pred ogrevanjem in po ogrevanju. To pomeni, da lahko težave najdete zgodaj in pogosto.
· Programska oprema AOI je preprosta za uporabo. Številni stroji imajo enostavne menije in jasne korake. Nove delavce lahko hitro naučite, zato porabijo več časa za testiranje.
· AOI stane manj kot nekatera druga orodja, kot je rentgenski pregled. Rentgenski stroji stanejo več za nakup in uporabo. AOI vam daje dobre rezultate, ne da bi stala preveč.
· AOI deluje s številnimi velikostmi in oblikami deske. Sistem se lahko spremeni tako, da ustreza vašim potrebam, zato je dober za številne vrste elektronike.
Nasvet: AOI vam daje podrobna poročila, ki vam bodo pomagala izboljšati svoj postopek. Lahko vidite, kje se težave zgodijo in spremenite, da jih popravite.
Uporaba AOI naredi testiranje hitrejše, bolj pravilno in bolj enakomerno. Prav tako porabite manj denarja in zaslužite boljše izdelke. AOI vam daje danes, kar morate dobro narediti v proizvodnji elektronike.
Ko začnete učiti AOI v proizvodnji PCB, boste videli veliko novih besed. Poznavanje teh pomembnih besed vam pomaga razumeti, kako deluje AOI in zakaj je to potrebno.
· AOI (samodejni optični pregled) : To je način uporabe kamer in luči za preverjanje težav na tiskanih vezjih. AOI najde stvari, kot so manjkajoči deli, napačni deli ali slabi spajkalni spoji.
· Odkrite napake : AOI lahko najde veliko težav. Sem spadajo praske, madeži, odprti vezji, kratki vezji, preveč ali premalo spajkalnika, manjkajoče ali napačne komponente in napake polarnosti.
· Metoda zlate plošče : kot vodnik uporabljate popolno ploščo. Sistem AOI preveri vsako novo ploščo proti tej zlati plošči, da bi našel razlike.
· Programiranje, ki temelji na algoritmu: Nastavite stroj AOI s podatki iz vašega izdelka. Sistem uporablja te podatke, da ve, na kaj iskati med pregledom.
· Ujemanje predloge: Sistem AOI preveri vašo ploščo, tako da jo primerja s shranjeno sliko ali predlogo dobre plošče.
· Ujemanje vzorcev: Sistem išče vzorce na slikah, da bi našel težave. Lahko opazi stvari, ki se ne ujemajo s pravim vzorcem.
· Pozicijska natančnost: To pomeni, kako dobro lahko sistem AOI najde majhne poteze ali premike v delih na vaši plošči. Visoka natančnost je pomembna za drobne dele.
· Programabilna razsvetljava: AOI stroji uporabljajo posebne luči, ki jih lahko spremenite. To pomaga kameram bolje videti težave, tudi na deskah z različnimi barvami ali oblikami.
· Omrežna programska oprema: sistem AOI lahko shrani in deli podatke o pregledu. Lahko si ogledate poročila in sčasoma spremljate težave.
· Več pregledovalnih predmetov: AOI preverja tako prazne deske kot deske z deli na njih. Išče številne vrste težav, od površinskih prask do manjkajočih delov.
· Prilagodljivost: pri izdelavi desk lahko uporabite AOI v različnih korakih. To vam omogoča, da takoj odpravite težave in spremenite postopek, če morate.
Nasvet: AOI je zelo pomemben za današnjo proizvodnjo PCB. Ročni pregled ne more biti v koraku s hitrostjo in zapletenostjo sodobnih desk. AOI vam pomaga zgodaj najti težave , prihraniti denar in narediti boljše izdelke.
Če se boste naučili teh besed, boste bolj prepričani, ko uporabljate sisteme AOI. Prav tako boste razumeli poročila in se s svojo ekipo pogovarjali o rezultatih inšpekcijskih pregledov.
Začenši z AOI v proizvodnji PCB se lahko počutite pretirano, vendar lahko postopek olajšate tako, da upoštevate nekaj preizkušenih nasvetov. Ti koraki vam pomagajo, da kar najbolje izkoristite sistem AOI in izboljšate kakovost plošče.
1. Nastavite jasna merila za pregled,
pred začetkom morate določiti, kaj šteje za napako. Uporabite industrijske standarde, kot je IPC-A-610, in poslušajte potrebe vaših strank. Jasna pravila pomagajo vašemu sistemu AOI, da vsakič poiščete prave težave.
2. Uporabite pravilno osvetlitev in povečano
dobro osvetlitev pomaga vašemu sistemu AOI videti vsako podrobnost. Če opravite kakšne ročne preglede, uporabite lupe in svetle luči. To olajša opažanje majhnih vprašanj.
3. Vzpon AOI za hitre, dosledne preverjanja
sistemov AOI delujejo hitro in se ne utrudijo. Uporabite jih za preverjanje vsake plošče za manjkajoče dele, slabo spajkalnik ali napačno umestitev. Vsakič dobite enake rezultate.
4. Umerite in vzdržujte opremo redno
AOI stroji potrebujejo redno oskrbo. Očistite kamere in pogosto preverite luči. Kalibracija ohranja vaš sistem natančen in zanesljiv.
5. Nastavitve natančne nastavitve nastavitve pregledov
Prilagodite nastavitve sistema AOI, da se ujemajo z vašimi deskami. Po potrebi spremenite meje občutljivosti in napak. To vam pomaga ujeti resnične težave in se izogniti lažnim alarmom.
6. Uporabite več kotov in svetlobne pogoje
Preizkusite različne kote kamere in svetle barve. To pomaga vašemu sistemu AOI najti skrite napake in zmanjšuje napake.
7. Posodobitve knjižnice za napake pogosto
dodajo nove primere napak v knjižnico vašega sistema. To pomaga AOI stroj, da se hitreje nauči in opazi nove težave.
8. Usposabljajte svoje operaterje,
naučite svojo ekipo, kako uporabljati sistem AOI. Pokažite jim, kako brati poročila in odpraviti skupne težave. Trening trening ohranja vse ostre.
9. Pregled v različnih fazah
ne čakajte do konca, da preverite svoje deske. Uporabite AOI na več točkah: pred montažo, med proizvodnjo in po zaključku. Zgodnji pregledi ujamejo težave prej.
10. Naj bodo dobri zapisi
zapišejo pravila o pregledu, rezultate testov in vse težave, ki jih najdete. Dobri zapisi vam pomagajo slediti trendom in izboljšati svoj postopek.
11. Vedno poiščite načine, kako izboljšati
preučevanje podatkov o napaki in preglejte svoje pregledne korake. Bodite na tekočem z novo tehnologijo AOI, kot sta AI in 3D Systems. Izboljšanje ohranja vaše plošče vrhunske kakovosti.
Nasvet: Začnite preprosto in sčasoma gradite svoje sposobnosti. Vsak korak, ki ga naredite z AOI, izboljša svoje deske in vaš postopek močnejši.
Igrate ključno vlogo pri zagotavljanju, da se vaši deski izpolnjujejo z visokimi standardi kakovosti. AOI vam pomaga zgodaj opaziti težave in ohranja nemoteno proizvodno linijo. Prihranite denar in izboljšate kakovost s hitrimi, natančnimi pregledi. Poskusite z naprednimi rešitvami AOI, kot je I.C.T-AI-5146, za povečanje rezultatov. Začnite se učiti več o sistemih AOI ali se pogovorite s strokovnjakom, da prinesete boljšo kakovost vaše proizvodnje PCB.
AOI pomeni samodejni optični pregled. Uporabljate AOI za preverjanje tiskanih vezijskih plošč za napake s kamerami in pametno programsko opremo.
AOI deluje hitreje in najde več težav kot ljudje. Dobite natančnejše rezultate in zmanjšate napake. AOI vam pomaga ohranjati kakovostne deske.
AOI najde večino površinskih napak, kot so manjkajoči deli ali slabi spajkalnik. Za iskanje skritih težav znotraj deske potrebujete druga orodja, kot je rentgen.
Redno kalibrirajte svoj stroj AOI . Večina tovarn to počne enkrat na teden ali po večjih spremembah v proizvodnji.
2d AOI preveri površino vaše deske. 3D AOI meri višino in prostornino, tako da lahko najdete več vrst napak, kot so dvignjeni vodi ali dodatna spajka.
Ja! AOI lahko uporabite po tiskanju spajke, po namestitvi delov in po spajkanju. To vam pomaga zgodaj ujeti težave.
Večina strojev AOI, kot je I.C.T-AI-5146, podpira številne velikosti deske. Majhne in velike plošče lahko pregledate tako, da nastavite nastavitve.
AOI najde napake zgodaj. Težave odpravite, preden deske zapustijo vašo tovarno. To zmanjšuje odpadke, prihrani čas in znižuje stroške popravila.
Nasvet: Če imate več vprašanj o AOI, vprašajte ponudnika opreme ali preverite priročnik za napravo.
