IKT zagotavljajo rešitve za proizvodne linije SMT z avtomatsko optično inšpekcijo (AOI)

AOI je okrajšava za Automated Optical Inspection, ki se pogosto uporablja v elektronski industriji za preverjanje videza sklopa PCBA na zadnjem koncu linije za sestavljanje tiskanega vezja.Osnovno načelo AOI je presoditi, ali predmet, ki ga je treba testirati, ustreza standardu s primerjavo, ali obstaja velika razlika med predmetom, ki ga je treba testirati, in standardno sliko z uporabo slikovne tehnologije.AOI oddaja 4-barvni vir svetlobe na ploščo PCBA, ki jo industrijska kamera samodejno pregleda za katastrofalne okvare, kot so manjkajoče komponente ali napake v kakovosti.Zato je kakovost AOI odvisna od zmožnosti slikanja slik, zmožnosti razčlenjevanja algoritmov in tehnologije razločevanja slik.ICT AOI se je v teh vidikih dobro odrezal.

Nekatere stranke bodo razmišljale, ali je treba kupiti stroj AOI, in ena od rešitev za izboljšanje učinkovitosti kakovosti je uporaba AOI.Če je napako mogoče najti v proizvodni liniji, jo je mogoče takoj popraviti, tako da se lahko stopnja napak močno zmanjša, informacije pa se lahko vrnejo nazaj na sprednji del proizvodne linije, tako da je mogoče rešiti veliko enakih težav ali se izogniti od spredaj.

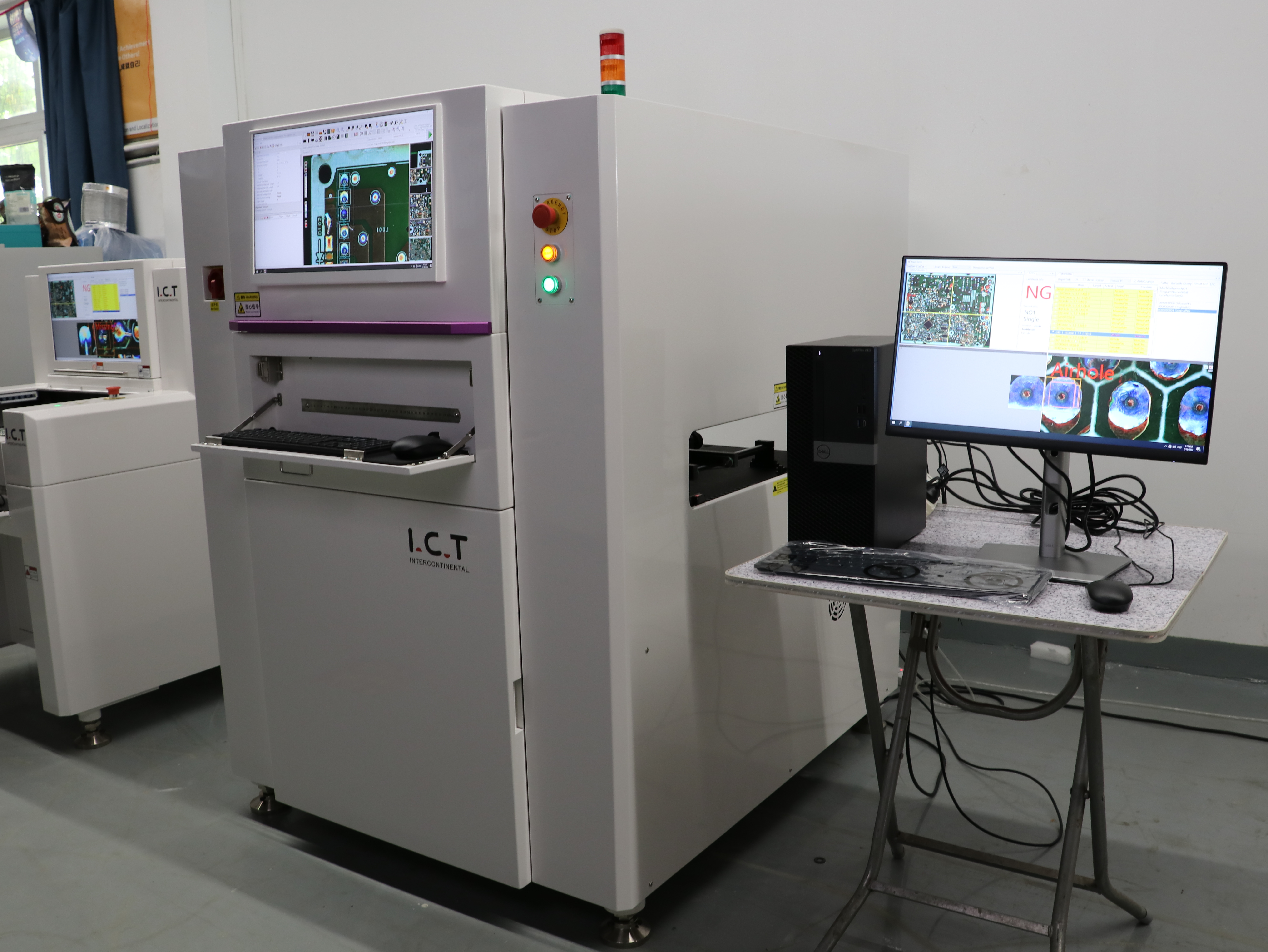

Predstavitev stroja ICT AOI

ICT AOI ima dve možnosti - Na spletu in brez povezave

Katerega boste izbrali, se lahko odločite glede na svoje zmogljivosti in proračun. Obstaja več vrst spletnih AOI, ki se določijo glede na vašo proizvodno linijo. ICT-V5000H se uporablja za sprednji in zadnji del reflow spajkanja v proizvodnih linijah SMT, običajno nameščen na zadnji strani reflow pečice.Ki se namesti na sprednji del pečice za prelivanje, da se preizkusi stanje SMT the SMT stroj.Postavljen na zadnji strani reflow spajkanja se uporablja za zaznavanje PCBA po spajkanju.

Oboje ICT-V5200 in ICT-V5300 so nameščeni na zadnjem koncu linije DIP in lahko hitro in natančno zaznajo morebitne težave s spajkalnimi spoji.Razlika je v tem, da ICT-V5200 vsebuje obrnjeno funkcijo, ena stran PCBA je zaznana, druga stran je zaznana po inverziji.The ICT-V5300 je nadgrajena različica ICT-V5200.Ima dva svetlobna vira in kamere na vrhu in na dnu. Hkrati lahko zazna zgornji in spodnji del, kar lahko prihrani 2,2-kratni čas zaznavanja.

The ICT-VC5000 je nameščen v liniji za nanašanje na zadnji strani IR ali UV sušilna pečica, za pregled PCBA po premazu.

Poleg zgornjih spletnih modelov, model brez povezave IKT-V8 ima tudi velik obseg prodaje.Razen tega, da mora oseba ročno namestiti ploščo za zaznavanje, so druge konfiguracije enake spletnemu modelu, natančnost in hitrost zaznavanja pa lahko imenujemo popolni.

Načelo delovanja in značilnosti AOI

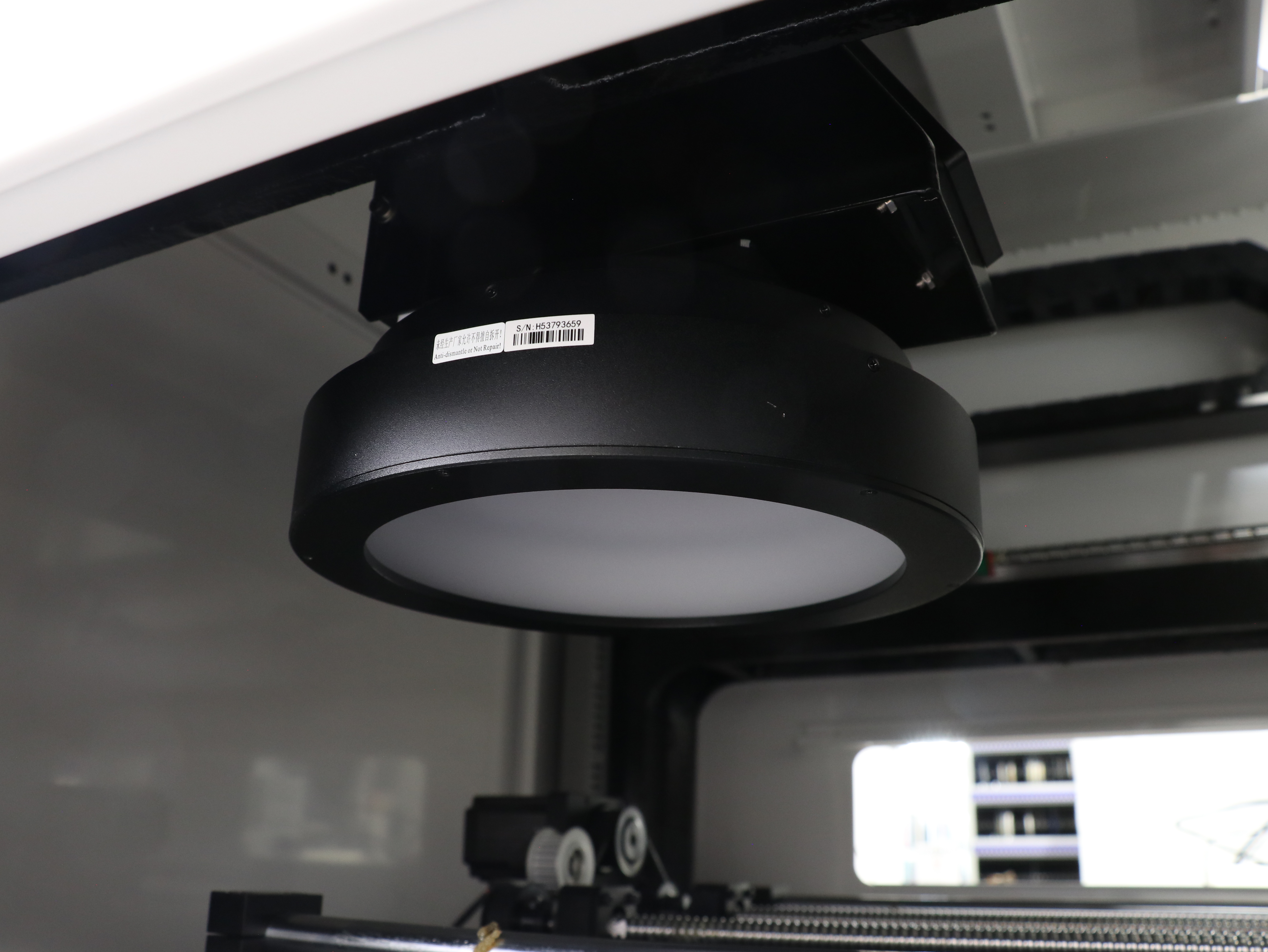

1. RGB+W štiribarvni koaksialni LED obročast svetlobni vir.

Največja značilnost ICT AOI je uporaba štiribarvnega LED krožnega svetlobnega vira: RGB+W, ki se nanaša na rdečo, zeleno, modro in belo svetlobo.Primarne rdeče, zelene in modre barve lahko natančneje zajamejo količino kositra v vsakem spajkalnem spoju.Krožni vir svetlobe lahko doseže 360-stopinjsko zaznavanje brez mrtvega kota, kar omogoča kameri, da posname najbolj resničen vzorec spajkalnega spoja.Bela svetloba poveča svetlost, kar poveča prepoznavanje.In štiribarvni svetlobni vir LED je koaksialna svetloba, prav tako vzporedna z industrijsko kamero, tako da lahko dizajn močno zmanjša popačenje slike.

2. Industrijska FOV kamera

ICT AOI uporablja industrijsko kamero s 5 milijoni slikovnih pik, ki je popolna za zajemanje ploščic in spajkalnih spojev 0201 in manjših komponent.Natančnost FOV je 15μ, hitrost fotografiranja je 0,2S/FOV, vsaka velikost FOV je 80cm²/S. Hitrost zaznavanja ICT AOI lahko občutite v naslednjem videu.Dodaj Opremljen s telecentrično lečo, ki zagotavlja, da slika ni popačena.

3. Algoritemska programska oprema, ki jo je razvil IKT

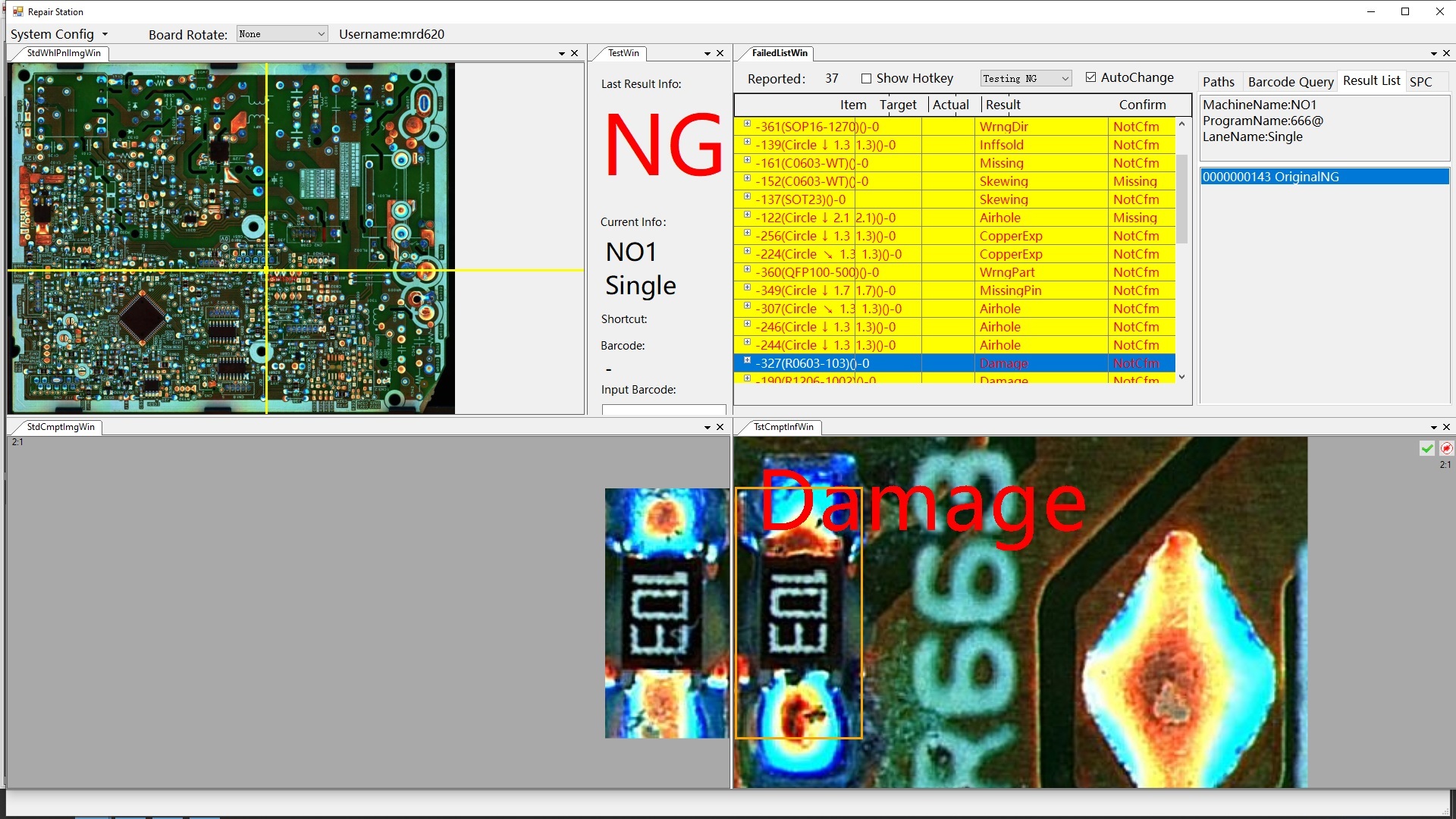

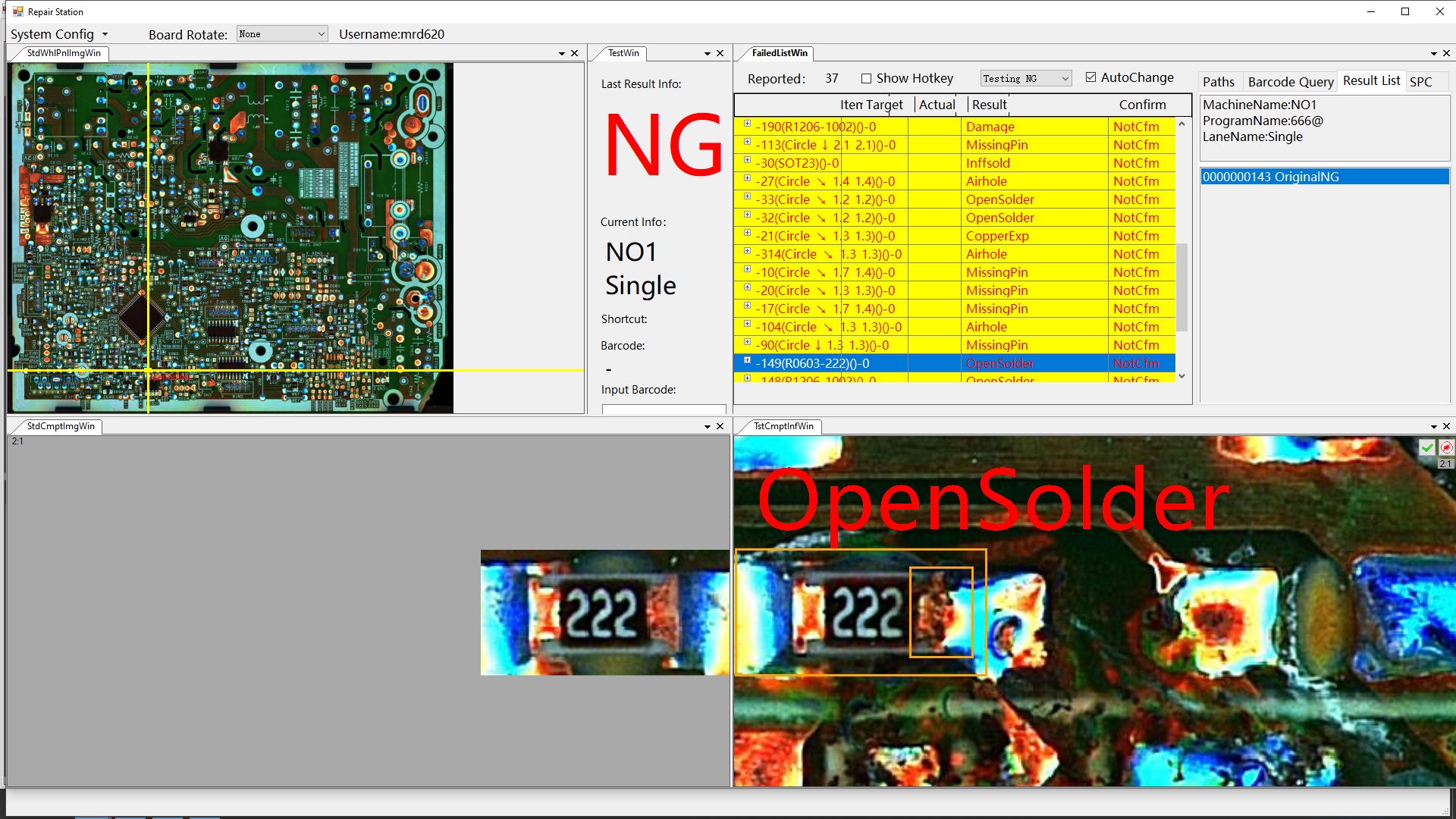

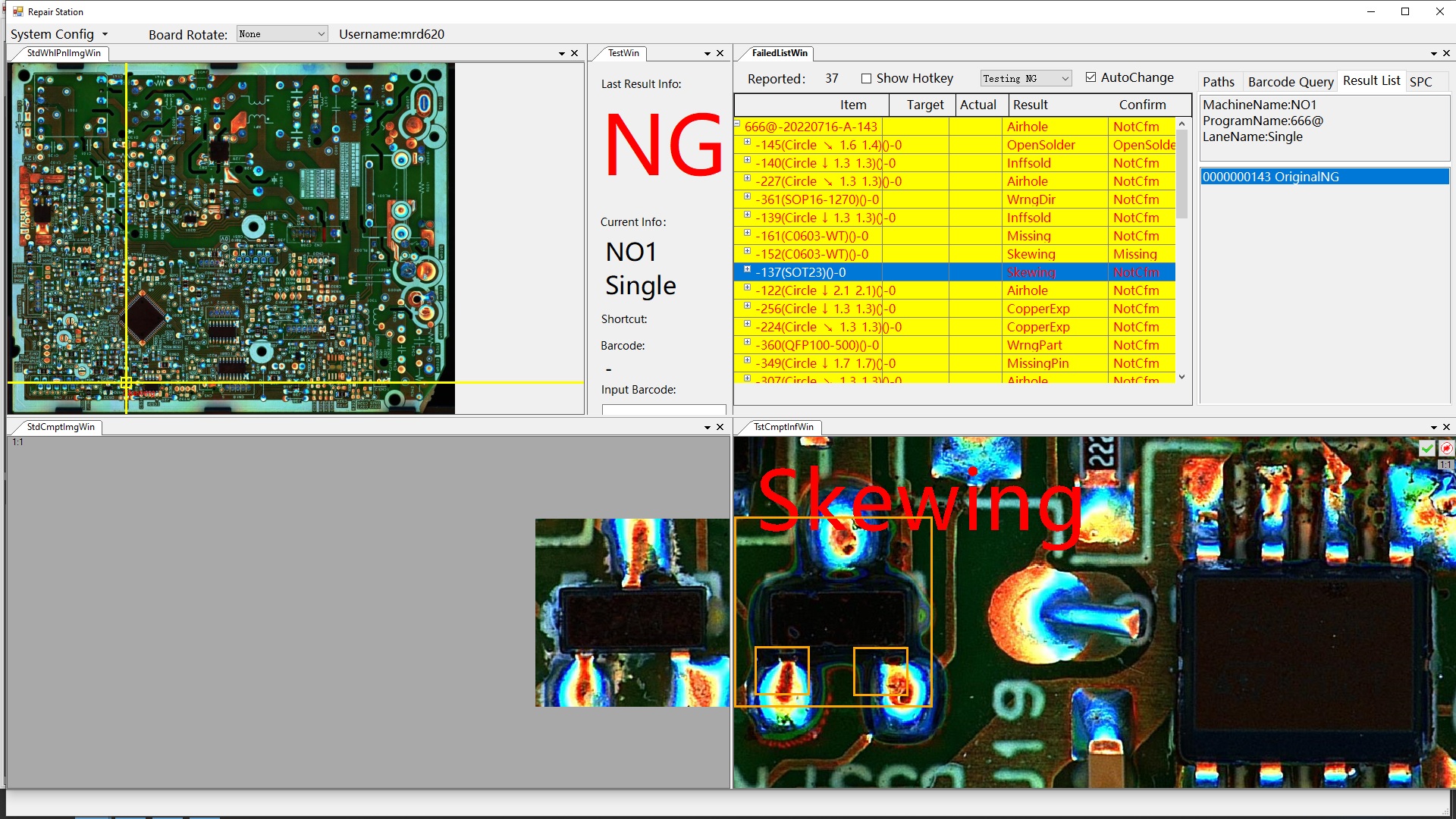

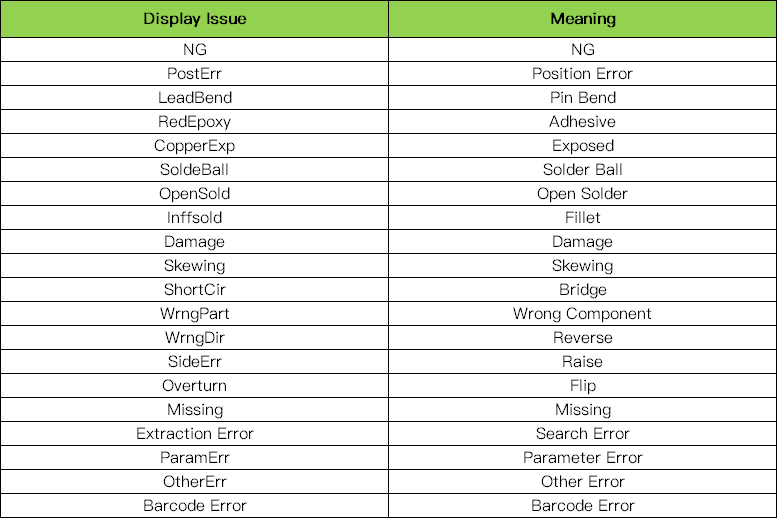

z rezultate zaznavanja štiribarvnega svetlobnega vira RGB+W, imamo lastno programsko opremo algoritmov, ki lahko preizkusi kakovost popravka SMT ind DIP spajkalni spoji.Za razliko od drugih blagovnih znamk AOI, ICT sprejme naprednejši algoritem, z natančnim barvnim ekstrakcijskim kontrastom, poleg zaznavanja točk spajkanja, lahko tudi natančno zazna, ali so plošče PCB in komponente poškodovane.

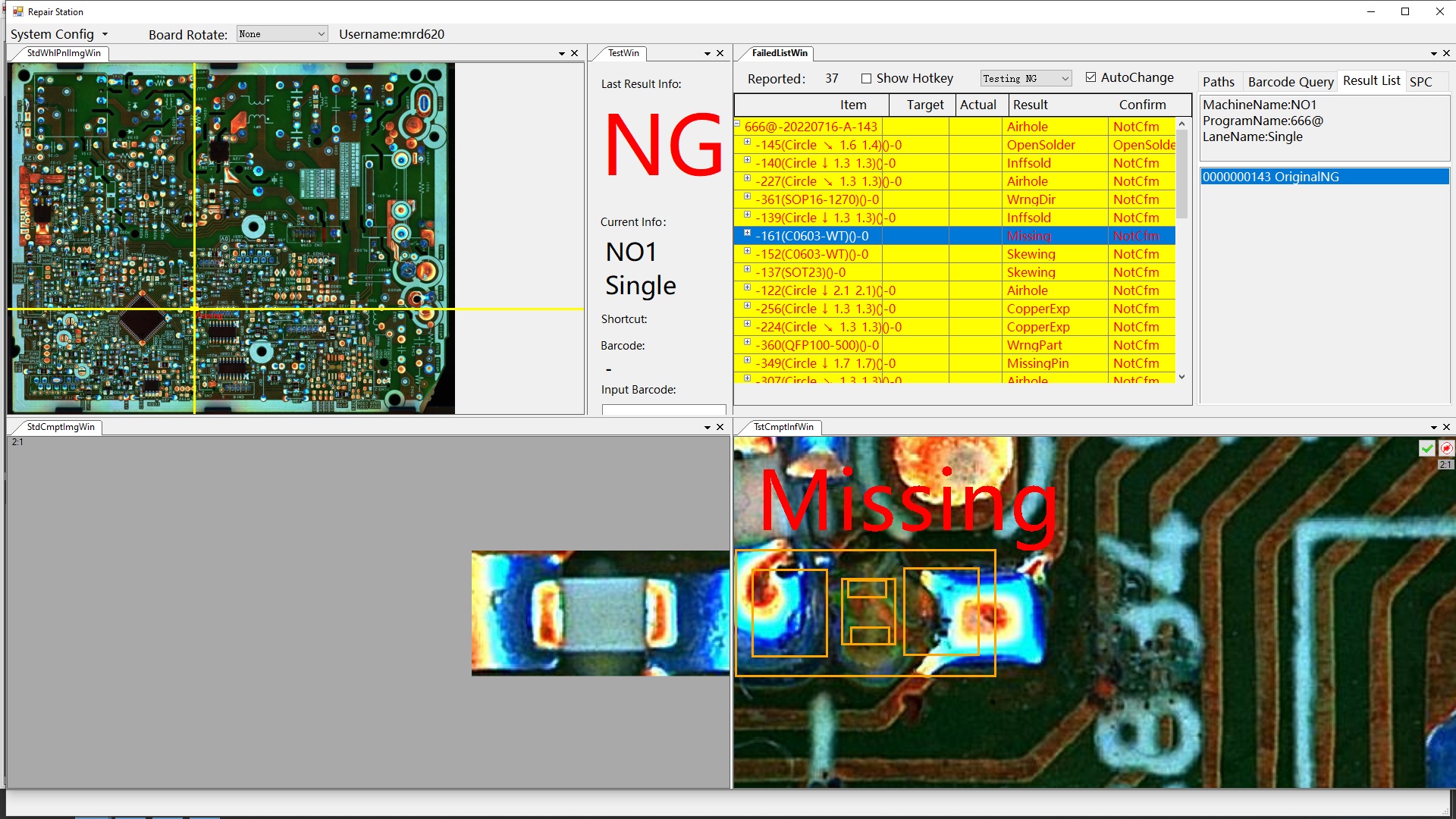

ICT AOI ima tudi neodvisno popravljalno postajo, ki lahko samodejno prenese podatke v računalnik, tako da lahko oddelek popravljalne postaje takoj preveri podatke problematične PCB plošče.

4. Marmorna konstrukcija

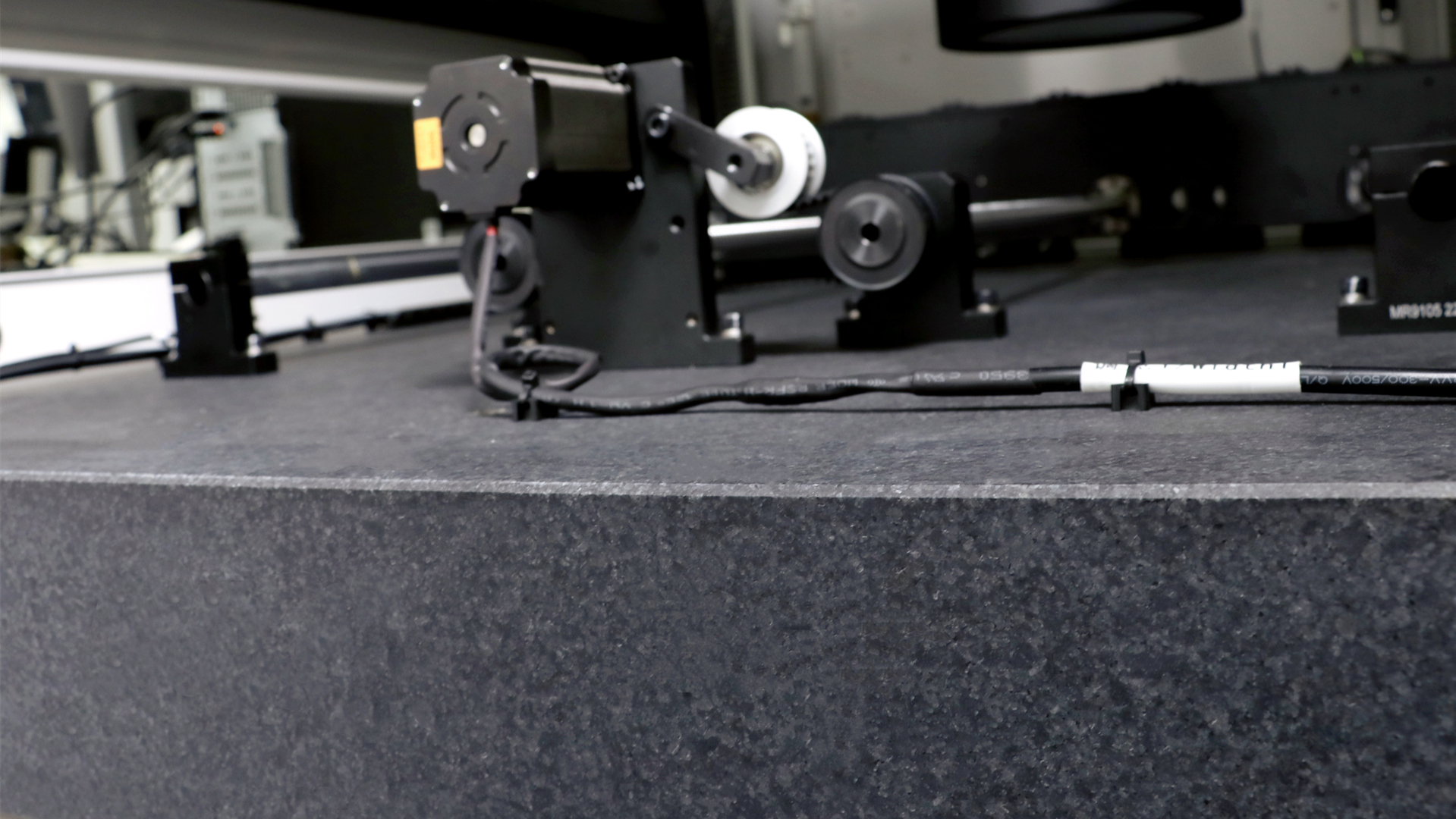

ICT AOI tehta približno 1150 kg, ker je na sredini marmornata ploščad z maso približno 320 kg.Platforma iz marmorja omogoča, da se središče mase (delec) celotnega stroja potopi, s čimer se izognete tresljajem, ki jih povzroča AOI med delom.To pomeni, da lahko AOI ICT doseže hitrost fotografiranja 0,2 s/foV, kar lahko močno izboljša učinkovitost proizvodnje in pregledovanja.

5. Visokokakovostna vdelana programska oprema

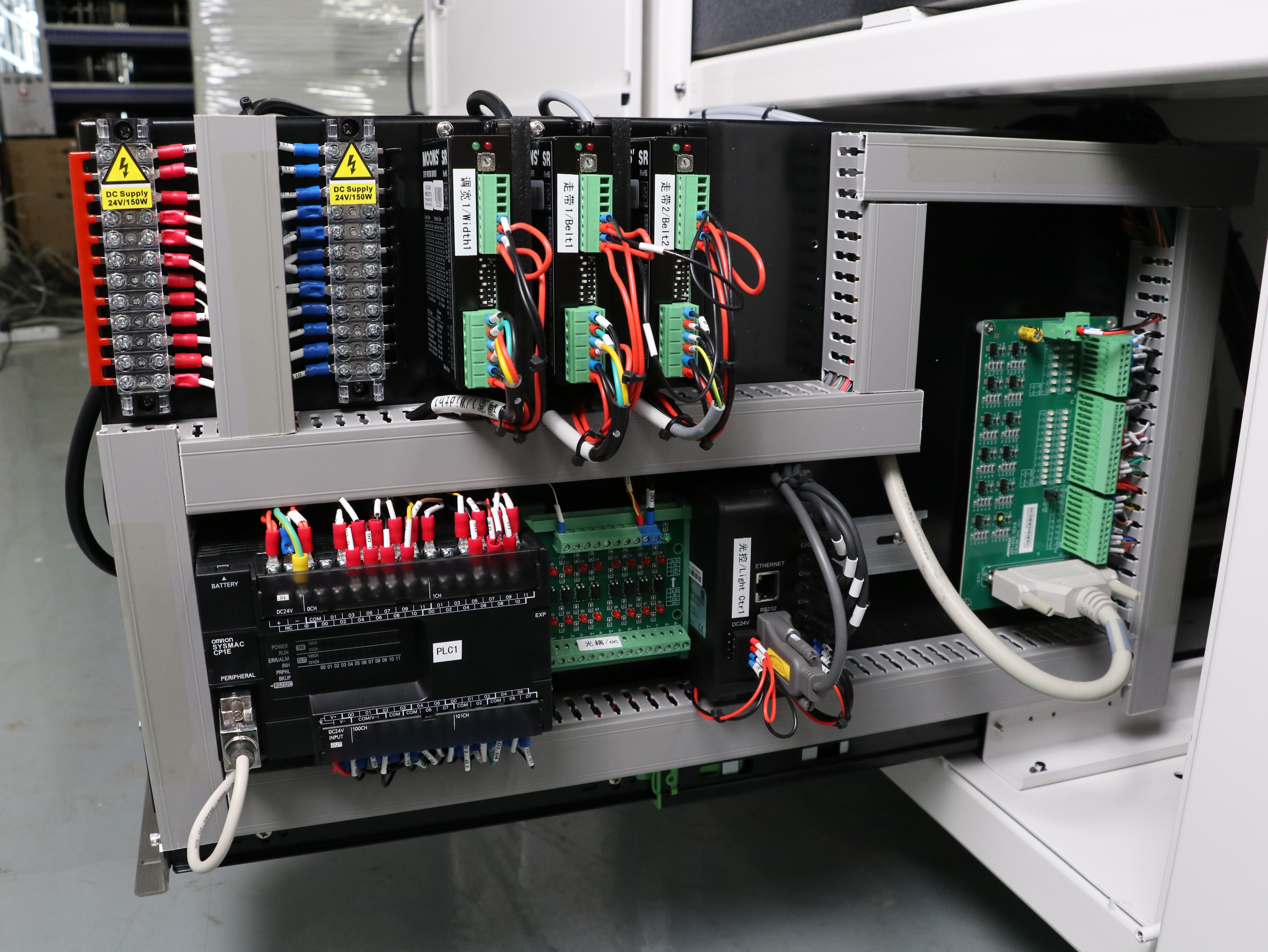

AOI ICT uporablja vdelano programsko opremo mednarodno znane blagovne znamke, kot je Omron PLC, z visoko kakovostjo prenosa, hitro hitrostjo in stabilno širokopasovno povezavo, da zagotovi hitrost in kakovost stroja.
