Napredne pametne tovarniške rešitve za komercialne plošče za nadzor električne energije

Nadzorne plošče moči igrajo ključno vlogo v elektronski arhitekturi komercialnih letal. Ti izdelki PCBA se uporabljajo v kritičnih sistemih, kot so nadzor osvetlitve kabine, zabava med letom, pomožno upravljanje moči, moduli vmesnikov avionike in sistemi za nadzor okolja. Glede na misijonsko kritično naravo teh aplikacij je zanesljivost, stabilnost in varstvo okolja vsakega PCB za nadzor moči izrednega pomena.

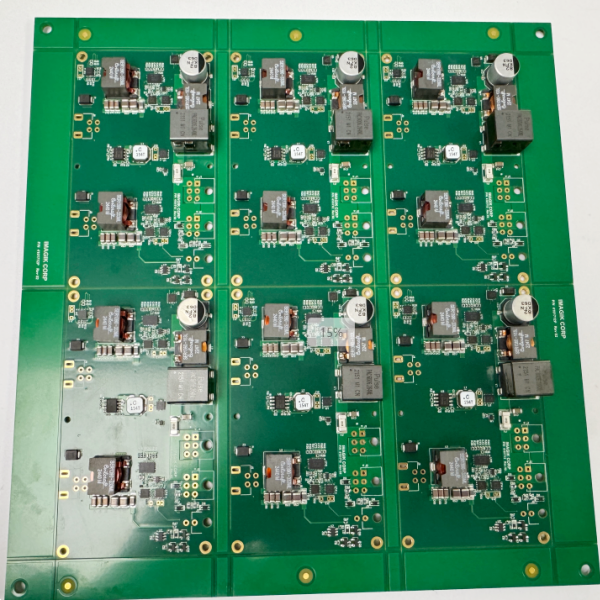

Odbore za nadzor napajanja zrakoplovov

Odbore za nadzor napajanja zrakoplovov

Pri I.C.T razumemo stroge zahteve kakovosti letalske industrije. Zato ponujamo celovito proizvodno linijo SMT in konformirane prevleke, posebej prilagojeno za proizvodnjo komercialnih letalskih plošč.

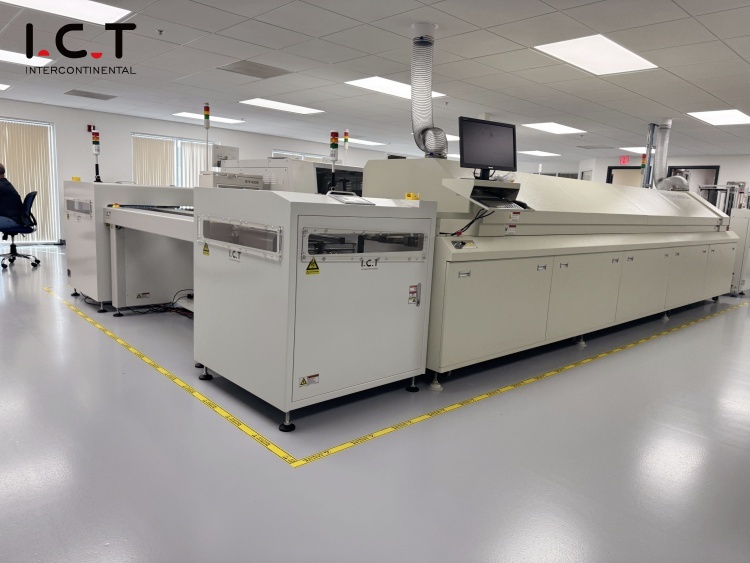

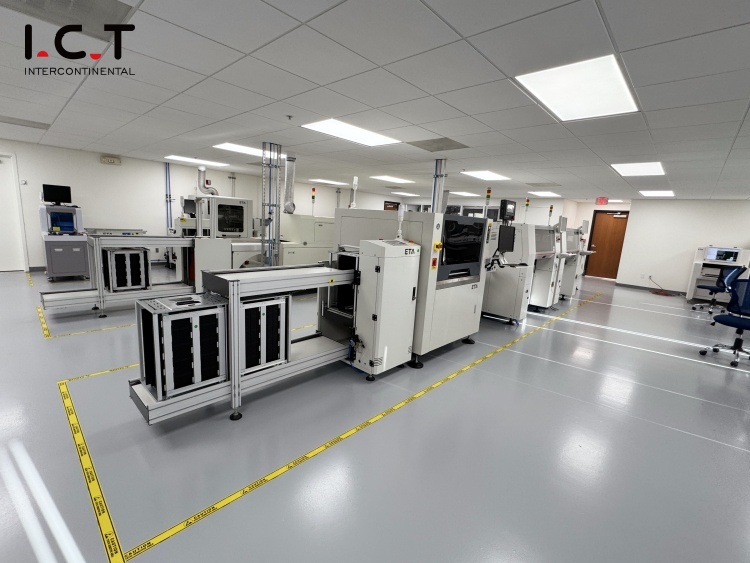

Konfiguracija linij SMT za komercialne plošče za nadzor napajanja zrakoplovov

• Upravljanje s spajkanjem

• PM-500 spajkalni mešalnik

• I.C.T-4034 Popolnoma samodejni tiskalnik s šabloni

• Montaža komponent

• PCB nakladalnik + SC-500 SMT transporter

• Hanwha SM481Plus + SM482Plus pritrdilniki hitrosti čipov

• STF100S AUTO PRAVNI PRAVNI

• PCB transport

• TCR-L obračun transporterjev

• HC-2000 povezovalni transporterji

• Refling spajkanje

• L10 Reflow pečica (podrejena dušik za spajkanje z ničelno oksidacijo)

• Pregled in pretok

• UL-L Deloader

• V8 Offline AOI

• Konfiguracije podajanja in šobe po meri

• Več šob za serijo CN in 8–32 mm podajalniki, pladenj in vibracijske napajalnike

• Priporočilo za osebje

• 1 inženir

• 2 operaterji

• 1 kakovostni inšpektor

• Skupaj: 4 osebje

Pregled produktivnosti

• Velikost PCB: 220 × 210 mm (matrika 6 plošč)

• Zgornja stran

• 84 komponente/plošča × 6 = 504 komponent/plošča

• Čas cikla: 27S/plošča → 120 plošč/uro = 720 PCBA/uro

• Spodnja stran

• 80 komponent/plošča × 6 = 480 komponent/plošča

• Čas cikla: 35S/plošča → 102 plošče/uro = 612 PCBA/uro

• Opomba: Produktivnost je mogoče izboljšati s programiranjem brez povezave in dvojno optimizacijo

Poraba moči in zraka

• Skupna nazivna moč: 76,7 kW

• Poraba poslovanja: pribl. 24,6 kWh

• Poraba zraka: 5–10 m³/uro

Ta konfiguracija vrstice zagotavlja kakovost IPC-A-610 razreda 3, ki je potrebna za zanesljivost vesoljskega vesolja. Kritične komponente, kot so napajanje ICS, se podvržejo selektivnemu ali ročnemu spajkanju, ki jim sledijo procesi za refleksijo dušika za zaščito občutljivih delov.

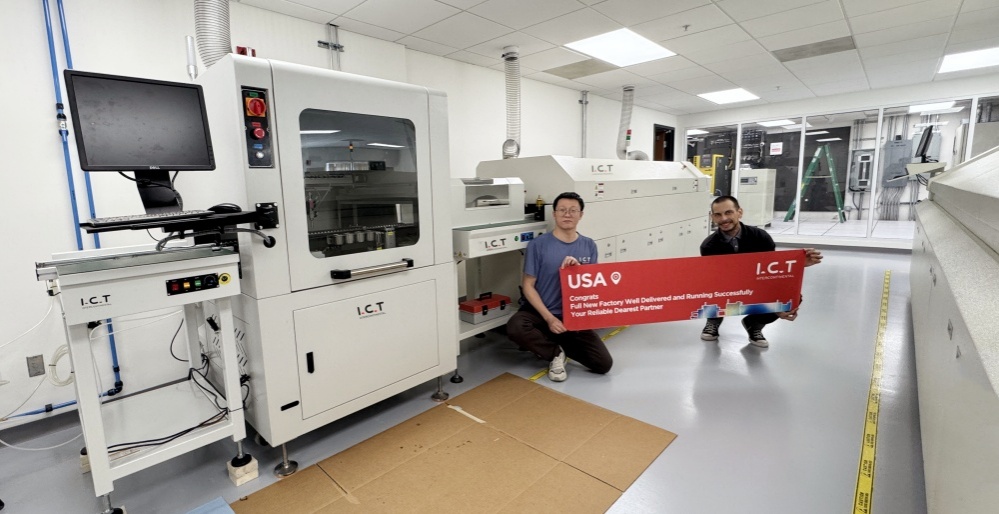

Konformna konfiguracija linije prevleke za komercialne nadzorne plošče za nadzor napajanja

• Ravnanje s PCB

• I.C.T SC-500 TRUKTOR-stabilen in dosleden prehod na plošči

• I.C.T UV-1000 Pregled prevoznih transporterjev X2-za vizualne preglede pred in po prevleki

• Aplikacija za prevleko

• I.C.T T550 Selektivni stroj za prevleko -visoko natančna prevleka za določena območja

• Ozdravitev

• I.C.T IR IRVING PEVE - ENOTNO Ogrevanje za konsistentno prevleko

• Priporočilo za osebje

• 1 operater

• 1 kakovostni inšpektor

• Skupaj: 2 osebje




Pregled produktivnosti

• Velikost PCB: 220 × 210 mm (matrika 6 plošč)

• Čas cikla: pribl. 30s/plošča → 120 plošč/uro = 720 PCBA/uro

• Opomba: Za hitro sušenja lepila zagotovite nadzor pretoka, da se izognete napakam, kot so vrvi ali površinske valovije. Za optimizacijo viskoznosti in vzorca razpršila se lahko priporoča redčenje.

Poraba moči in zraka

• Skupna nazivna moč: 18,5 kW

• Poraba poslovanja: pribl. 9,5 kWh

• Poraba zraka: 3–5 m³/uro

Osredotočenost aplikacij: Nadzorne plošče USB v komercialnih zrakoplovih

V današnji sodobni letalski industriji so USB -nadzorne plošče za nadzor moči postale ključnega pomena v komercialnih kabinah letala. Ker potniki med letom vse bolj pričakujejo brezhibne možnosti polnjenja, te plošče služijo kot hrbtenica za sedež in stensko nameščeno za polnjenje po pošti, ki podpirajo izhode USB in Type-C, medtem ko izpolnjujejo stroge zahteve glede varnosti in zmogljivosti.

Za razliko od vmesnikov za polnjenje potrošnikov morajo te letalske nadzorne plošče, specifične za zrakoplove, brezhibno delovale v ostrih okoljskih pogojih-vključno s hitrimi spremembami nadmorske višine, intenzivne vibracije in elektromagnetnimi motnjami. Zasnovan tako, da oddaja stabilen 5V DC s prekomernim tokom in zaščito pred kratkim stikom, pogosto imajo inteligentno upravljanje moči, diagnostiko napak in sisteme za spremljanje obremenitve.

V komercialnih zrakoplovih obstajajo tri glavne vrste integracije:

• Sedeži integrirane USB deske -vgrajene v potniški sedež, pogosto povezane z zabavo med letom ali PSU (enota za potnike).

• Stensko nameščene polnilne objave -nameščene v skupnih prostorih, kot so galerije ali v bližini stranišč, da se omogoči komunalno polnjenje.

• Večfunkcijske nadzorne plošče - Združite razsvetljavo, polnjenje USB in funkcije klicanja posadke za širši nadzor kabine.

Vsak sistem se mora držati strogih vesoljskih standardov, kot je DO-160, kar zagotavlja delovanje v ekstremnih pogojih. Uporabljajo tudi napredne tehnologije medsebojne povezave, kot so MIL-DTL-38999 ali ATP pravokotni konektorji z zlato obloženimi bakrenimi stiki berilija, da se zagotovi dolgoročna vzdržljivost in minimalno električno upornost-bistvenega pomena v vesoljskih okoljih.

Ste pripravljeni izboljšati rešitve za polnjenje zrakoplovov?

Ne glede na to, ali oblikujete letalo naslednje generacije, ki zaračunajo PCBA ali nadgradite svojo infrastrukturo za zabavo med letom, je I.C.T pripravljen za ponudbo prilagojene rešitve.

Pišite nam za brezplačno tehnično posvetovanje ali za načrtovanje predstavitve linije z našimi vesoljskimi strokovnjaki PCBA.
