I.C.T-V8
I.C.T
aoi inspection
| Količina: | |
|---|---|
Lastnosti:
1. Funkcija samodejnega zbiranja in shranjevanja LOG, funkcija opozorila/alarma NG, oddaljeno programiranje in odpravljanje napak.
2. Zmožnost pregleda: nezadostna, kratka, luknja za drsenje, zatič za spajkanje, kontaminacija, neporavnanost, manjkajoči del, poševno, reklamna tabla, montaža
na strani, prevrnitev, napačen del, poškodovan, lebdeč, polarnost, psevdo spajkanje, prazen spajk, preveč lepila itd.
3. Perfect SPC zbira informacije o NG brez povezave in samodejno ustvarja vse vrste proizvodnih tabel.

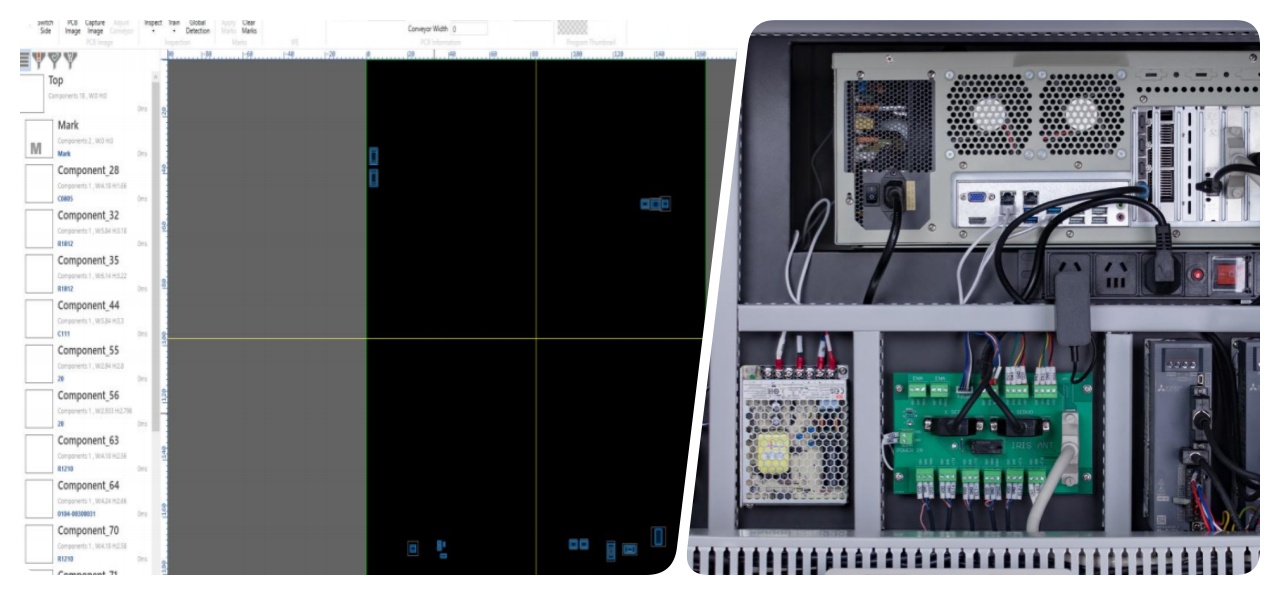

4. Zrela funkcija nadzornega centra, jasen programski vmesnik.
5. Dobra stabilnost (GR&R <10 % ＠6 Sigma, CPK > 1,33 (natančnost testnega odstopanja manj kot ±0,25 mm.

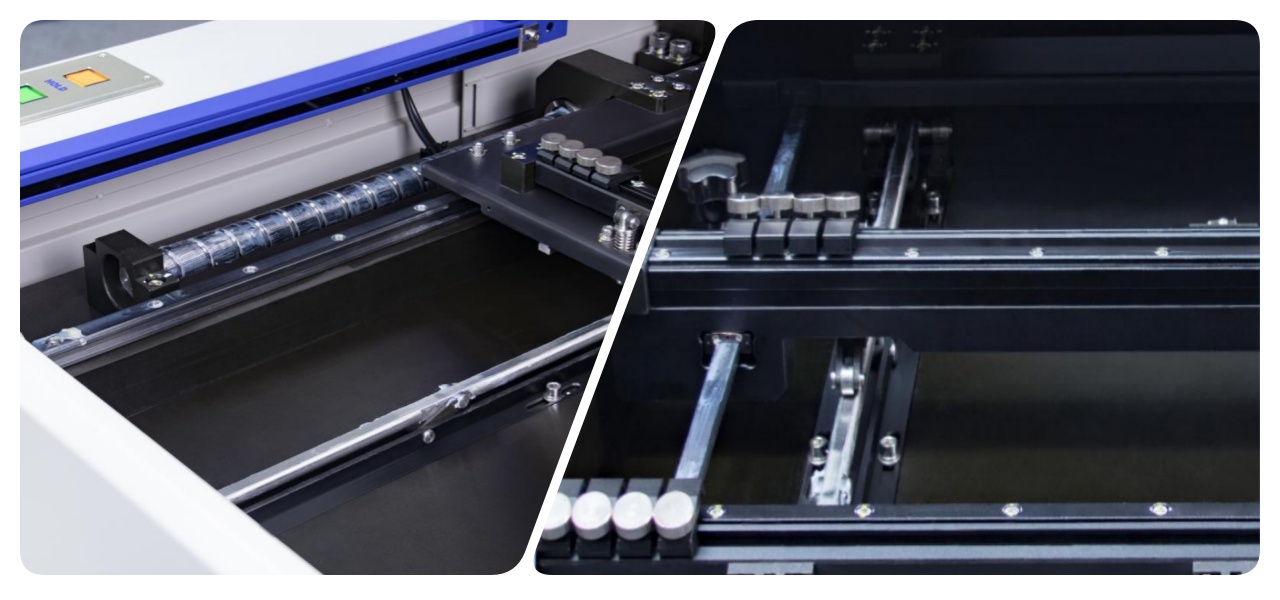

6. Premik kamere, tekoči trak pritrjen med preskusom.
7. Kompenzacija deformacije PCB: kalibracija kompenzacije skupne oznake, kompenzacija okvirja položaja komponente.
| Model | I.C.T-V8 | I.C.T-V8XL |
| FOV | 15u (38,4*28,8 mm) | |

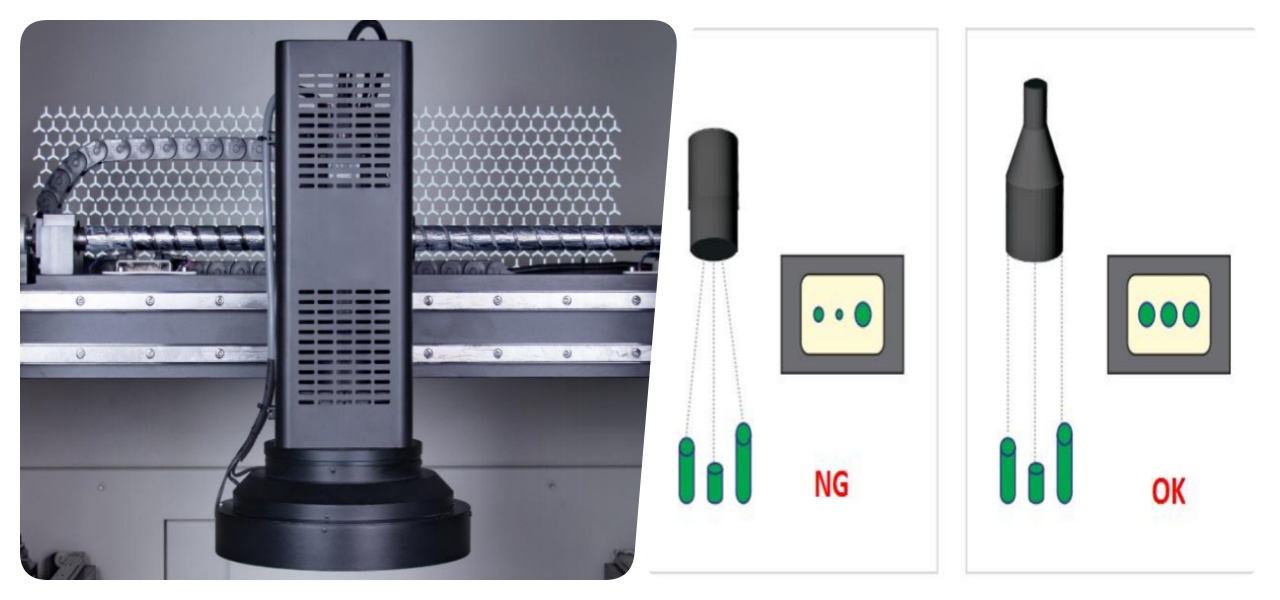

| Kamera | Inteligentna digitalna industrijska kamera s 5 milijoni slikovnih pik | |
| Objektiv | Telecentrična leča | |
| Svetloba | 4 barvna obročasta LED lučka, RGB+W | |
| Inšpekcijski predmet | Test komponent, test spajkanja | |
| Mini komponenta | 03015 čip, 0,3 koraka IC in posebna oblika | |
| Operacijski sistem | Windows 7 | |
| Velikost PCB | 50*50~430*330 mm | 50*50~650*510 mm |
| Debelina PCB | 0,3 ~ 6,0 mm | |
| Zvitost PCB | ±3,0 mm | |
| Teža PCB | Največ: 10 kg | |
| Višina PCB | Zgoraj: 25-60 mm, spodaj: 25-80 mm nastavljiv | |
| Voznik X/Y | AC servo gonilnik, natančnost ponavljanja 0,01 mm | |
| Platforma | granit | |
| Moč | AC220 50/60Hz, 2,5 A | |
| Komunikacija | SMEMA | |
| Teža | 500 kg | 600 kg |
| Dimenzija | 880 * 1170 * 1350 mm (brez luči) | 1080 * 1470 * 1370 mm (brez luči) |
* I.C.T še naprej dela na kakovosti in zmogljivosti, specifikacije in videz se lahko posodobijo brez posebnega obvestila.
