X-7100
I.C.T
X-ray inspection machine
| Količina: | |
|---|---|
| ICT X-7100 PCB rentgenski pregledovalni stroj
ICT X-7100 je napreden offline stroj za rentgensko pregledovanje PCB SMT, zasnovan za podrobne notranje preglede v proizvodnji elektronike. Odličen je pri odkrivanju težav, kot so zračni mehurčki, praznine, kratki stiki, odprti tokokrogi, manjkajoče spajke in razpoke v komponentah. S funkcijami, kot sta CNC programiranje za samodejno zaznavanje in vizualni navigacijski vmesnik, operaterjem poenostavlja postopek. Ta stroj za rentgensko pregledovanje PCB podpira različne aplikacije, od SMT in BGA do litijevih baterij in avtomobilskih delov. Njegov digitalni ploščati zaslon z visoko ločljivostjo in stabilna rentgenska cev zagotavljata jasne slike, varnostni certifikati, kot sta EU CE in ISO, pa zagotavljajo zanesljivost. Idealen za nadzor kakovosti, proizvajalcem pomaga zmanjšati napake in izboljšati zanesljivost izdelkov na uporabniku prijazen način.
| Značilnost

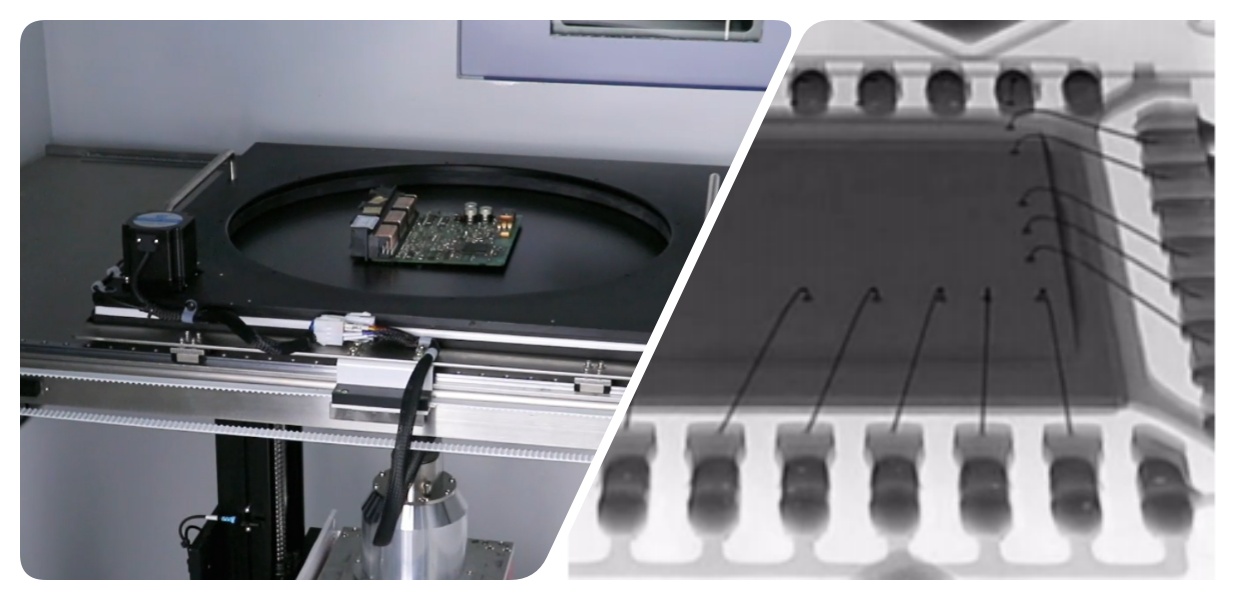

Rentgenski pregledovalni stroj PCB ICT X-7100 uporablja digitalni ploščati detektor visoke ločljivosti s 1536 x 1536 slikovnimi pikami, ki zagotavlja ostre slike za natančno odkrivanje napak. Ta funkcija zajema popravke v realnem času in ponuja več načinov ojačanja za boljšo vidljivost. Pomaga prepoznati drobne težave, kot so napake spajkalne kroglice ali težave z žično vezjo v polprevodnikih. S pasivnimi senzorji za hlajenje in temperaturo ohranja dosledno delovanje med dolgimi sejami. Zaradi tega je naprava za rentgensko pregledovanje bistvena za industrije, ki potrebujejo natančne notranje poglede, kar zagotavlja manj napak v proizvodnji.

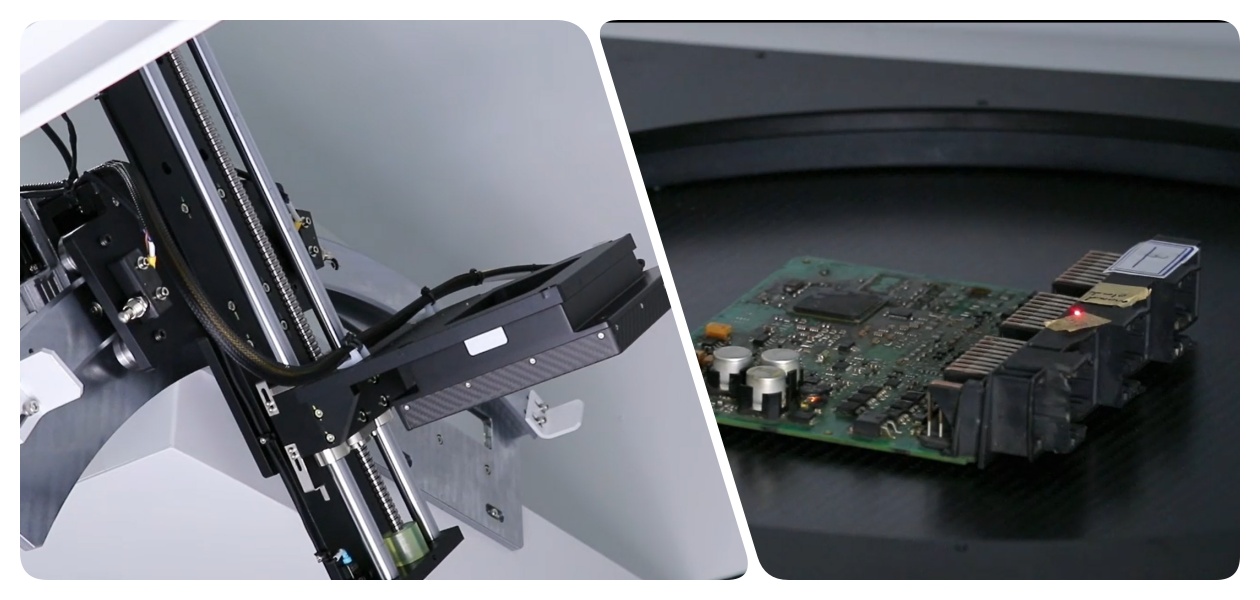

CNC programiranje v tem stroju za rentgensko pregledovanje PCB omogoča samodejno skeniranje več položajev vzorcev brez ročnega vnosa. Podpira matrične funkcije za vzorce s fiksnim razmikom, kar pospeši preglede v nastavitvah velike količine. Operaterji lahko enostavno nastavijo programe s kliki miške, kar zmanjša čas in napake. Sistem proti trčenju ščiti napravo med premikanjem. Ta rentgenski pregledovalni stroj SMT PCB brez povezave je kot nalašč za serijsko testiranje v linijah SMT, kar povečuje učinkovitost in ponovljivost.
Merilna orodja z eno tipko v X-7100 hitro izračunajo velikost mehurčkov, stopnjo praznin in višino spajke. To pomaga pri preverjanju kakovosti spajkalnih spojev v sklopih PCBA. Funkcija simulacije barv izboljša opazovanje slike za boljšo analizo. Opremljen je s krmilno palico za natančne nastavitve in zagotavlja natančne rezultate. Kot vsestranski stroj za rentgensko pregledovanje PCB se uporablja za različne materiale, kot sta keramika in plastika, ter pomaga pri preprečevanju napak.
| Specifikacija
| Predmet | Model | ICT X-7100 |
| Rentgenska cev | Tip | Zaprta cev |
| Napetost | 90kV | |
| Električni tok | 200uA | |
| Prostorska ločljivost | 5 μm | |
| Ravna plošča | Metoda zajema slike | Digitalno slikanje z ravnim zaslonom |
| Natančnost slikanja | 85 μm | |
| Vrednost kvantizirane gostote A/D pretvorbe | 16bit (65536) | |
| Resolucija | 1280*1024 slikovnih pik | |
| Hitrost snemanja | 30 FPS | |
| Sistem | Povečava | 200x |
| Operacijski sistem | Windows 10 | |
| Moč | AC110-220V, 50-60HZ, 1200W | |
| Test sevalne varnosti | <1 uSV/H | |
| Struktura | maks. Velikost nalaganja | 540 mm * 540 mm |
| maks. Območje inšpekcije | 510 mm * 510 mm | |
| maks. Nakladalna teža | ≤10 kg | |
| Kot vrtenja ploščadi | 60° | |
| Dimenzija | 1100*1360*1750 mm | |
| Teža | 950 kg | |
| Gibanje platforme | Samodejno / ročno |
* IKT še naprej deluje na kakovosti in uspešnosti, specifikacije in videz se lahko posodobijo brez posebnega obvestila.
| Seznam linijske opreme SMT
ICT visokokakovostna proizvodna linija PCBA ima napredno opremo za učinkovito in natančno sestavljanje PCB. Popolnoma avtomatizirana linija za SMT vključuje nalagalnik, samodejni tiskalnik za natančen nanos spajkalne paste, stroj za pobiranje in namestitev za natančno namestitev komponent, peč za ponovno prelivanje za zanesljivo spajkanje in sistem AOI za temeljit pregled napak. Ta visokokakovostna proizvodna linija PCBA zagotavlja nemoteno delovanje, visoko zanesljivost in poceni montažo SMT, ki izpolnjuje različne zahteve industrije.
| Video o uspehu stranke
V našem videu prikazujemo ICT X-7100 PCB rentgenski pregledovalni stroj v akciji v naročnikovi tovarni elektronike. Videoposnetek se začne s pregledom njegove elegantne zunanjosti in ključnih funkcij, kot sta krmilna palica in vmesnik za programiranje. V notranjosti razkriva visoko natančno rentgensko cev Hamamatsu in digitalni ploščati detektor. Med delovanjem naprava skenira vzorce PCBA in v realnem času zazna mehurčke BGA in spajkalne kroglice. Inženirji prikazujejo samodejni serijski način na litijevih baterijah in žičnih snopih, pri čemer poudarjajo hitre meritve praznin in nagibe do 60 stopinj. Ta nastavitev je stranki pomagala izboljšati odkrivanje napak za 30 %, kar je zagotovilo višjo kakovost v njihovi proizvodni liniji SMT. Videoposnetek poudarja, kako se ta stroj za rentgensko pregledovanje SMT PCB brez povezave brezhibno integrira v poteke dela za zanesljive rezultate.
| Storitve in podpora pri usposabljanju
ICT ponuja celovite storitve in usposabljanje za PCB rentgenski pregledovalni stroj. Naša ekipa zagotavlja namestitev na kraju samem, redno vzdrževanje in hitro tehnično podporo za nemoteno delovanje vaše opreme. Programi usposabljanja zajemajo osnovno delovanje, programiranje in varnostne protokole, prilagojene operaterjem s preprostimi navodili. Vključujemo tudi nasvete za optimizacijo procesov za izboljšanje vaše proizvodne učinkovitosti. Z globalnimi servisnimi centri zagotavljamo hitre odzivne čase in razpoložljivost rezervnih delov. Ta podpora strankam pomaga povečati potencial stroja brez izpadov.
| Kaj pravijo stranke
Naše stranke hvalijo inženirje IKT za njihove strokovne veščine nastavitve in odpravljanja težav. Všeč jim je PCB X-ray Inspection Machine zaradi natančnih zaznav in enostavne uporabe. Mnogi poudarjajo našo varno embalažo in hitro pošiljanje, ki preprečuje poškodbe. Hitri odgovori na poizvedbe hitro rešujejo težave in gradijo zaupanje. Na splošno nas stranke visoko ocenjujejo glede zanesljive opreme in storitev.
| Certifikati in standardi
ICT ima ključne certifikate, kot so CE, RoHS, ISO9001 in različne patente. Ti zagotavljajo, da naš PCB rentgenski pregledovalni stroj izpolnjuje mednarodne standarde varnosti in kakovosti. CE potrjuje skladnost s predpisi EU za zdravje in okolje. RoHS jamči, da ni škodljivih snovi. ISO9001 odraža naš močan sistem vodenja kakovosti. Patenti ščitijo inovativne funkcije, kot so orodja za merjenje mehurčkov. Zaradi tega so naši izdelki zanesljivi po vsem svetu.
| O podjetju ICT in naši tovarni
ICT je vodilni ponudnik z lastnimi raziskavami in razvojem ter proizvodnjo, ki zaposluje več kot 89 zaposlenih v 12.000 m² velikem objektu. Od leta 2012 hitro rastemo in oskrbujemo več kot 1600 strank v 72 državah. Naše tovarne upoštevajo stroge postopke testiranja in sisteme vodenja kakovosti, da zagotovijo visoke standarde. Ponujamo celovite rešitve SMT, od načrtovanja do optimizacije, ki strankam pomagajo zgraditi učinkovite proizvodne linije po vsem svetu.
