ICT-7900
I.C.T
X-RAY machine
| Količina: | |
|---|---|
| ICT X-7900 PCB rentgenski pregledovalni stroj
ICT X-7900 je visoko zmogljiv SMT stroj za rentgensko pregledovanje PCB brez povezave, izdelan za sodobne tovarne SMT. Hitro razkrije praznine BGA, hladne spoje, razpoke, manjkajoče spajke, težave z žično povezavo in notranje onesnaževalce, ki jih običajni AOI ne vidi. S 1000-kratno sistemsko povečavo, opazovanjem nagiba 60°, analizo praznin z enim klikom in popolnim CNC programiranjem operaterji dobijo kristalno jasne, ponovljive rezultate skoraj brez usposabljanja. Ta naprava za rentgensko pregledovanje tiskanih vezij ostane izjemno varna pri <1 µSv/h in ima certifikate CE, ISO9001 in RoHS.
| Značilnost

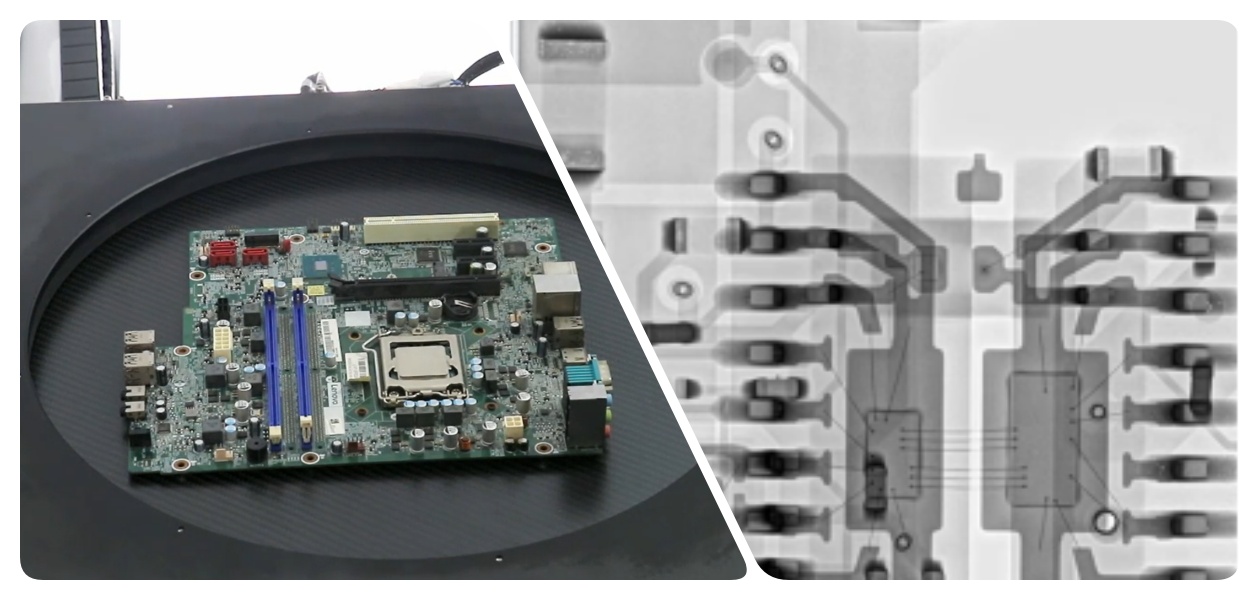

Jedro tega PCB Xray Inspection SMT stroja je digitalni detektor z ravnim zaslonom visoke ločljivosti 1536 × 1536 in vrhunska zaprta rentgenska cev Hamamatsu iz Japonske. Popravek v realnem času in nastavljivo ojačenje zagotavljata kot britev ostre slike drobnih spajkalnih kroglic in zlatih žic. Vgrajeno hlajenje in spremljanje temperature ohranjata vse stabilno med dolgim delovanjem. Inženirji SMT obožujejo, kako ta rentgenski pregledovalni stroj Smt Pcb zapletena notranja preverjanja spremeni v preproste in zanesljive odločitve v vsaki izmeni.

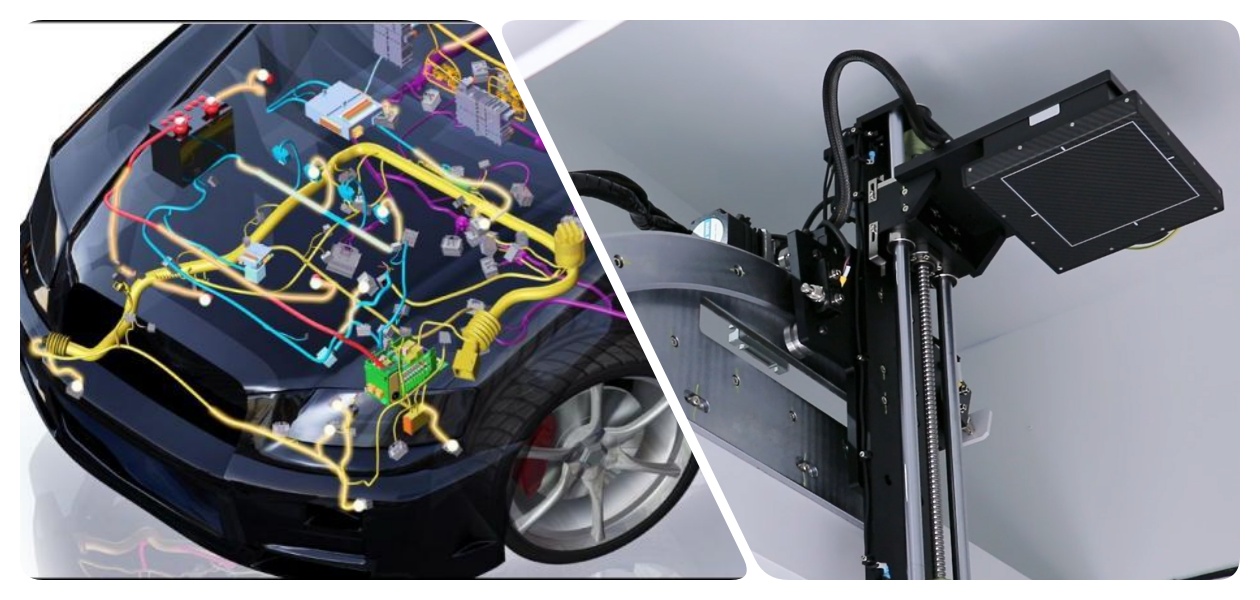

Nastavite ga enkrat in si oglejte PCB Xray Inspection SMT Machine, ki samodejno skenira na stotine plošč z uporabo poti CNC ali načina polja. Programiranje s klikom miške, zaščita pred trkom in gladko gibanje XYZ naredijo nastavitev enostavna. Detektor z nagibom 60° ujame napake iz vseh kotov. Popoln za velike količine PCBA, litijeve baterije, avtomobilske in LED linije, ki zahtevajo hitrost in ničelne izhode. Ta stroj za rentgensko pregledovanje PCB poveča prepustnost brez žrtvovanja natančnosti.

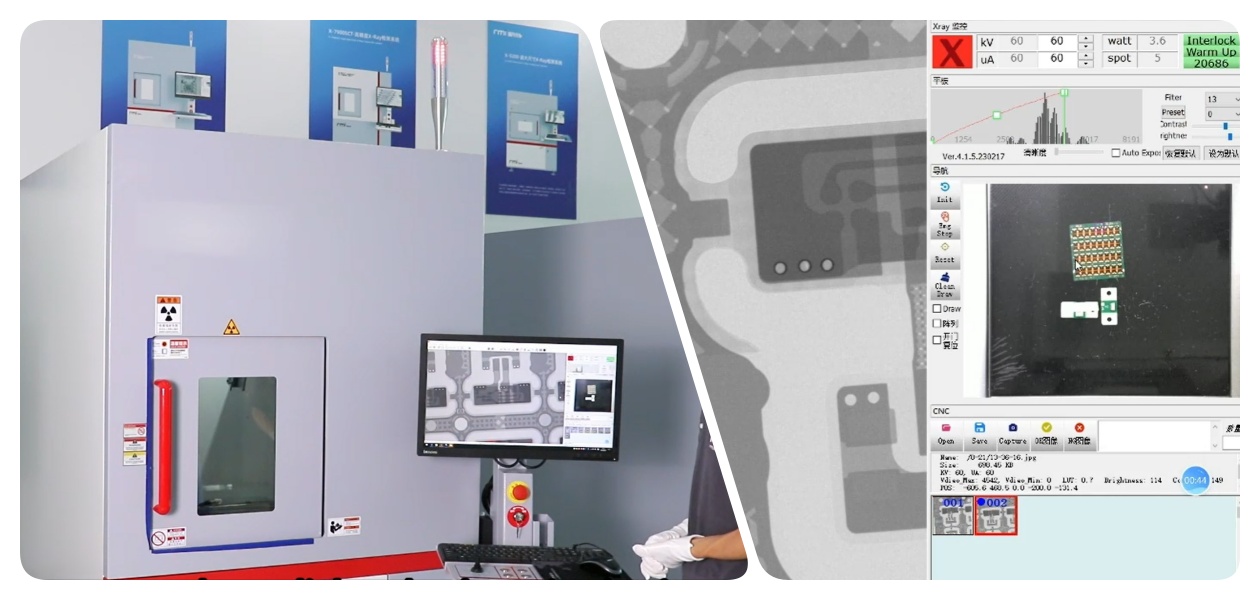

Samo pritisnite en gumb in PCB Xray Inspection SMT Machine takoj izračuna velikost mehurčkov, stopnjo praznin in višino plezanja spajke. Barvna simulacija povzroči, da se težave pojavijo na zaslonu, tako da operaterji opazijo težave v nekaj sekundah. V kombinaciji z intuitivnim krmiljenjem s krmilno palico in vizualno navigacijo težka preverjanja kakovosti spremeni v hitre klice uspešno/neuspešno. Tovarne po vsem svetu zaupajo temu stroju za rentgensko pregledovanje Smt Pcb, da vsak dan izpolnjuje stroge standarde IPC.
| Specifikacija
| Predmet | Model | ICT X-7900 |
| Rentgenska cev | Tip | Zaprt vir rentgenskih žarkov z odbojno tarčo z mikrofokusom |
| Napetost | 130kV | |
| Električni tok | 300uA | |
| Velikost goriščne točke | 3 μm | |
| Največja vhodna moč | 39W | |
| Kot rentgenskega žarka (stožec) | 105 stopinj | |
| Razdalja od fokusa do predmeta | 10 mm | |
| Ravna plošča | Območje slikanja | 160 mm * 160 mm |
| Velikost fotoobčutljive enote | 85 μm | |
| Resolucija | 1644*1648 slikovnih pik | |
| Kot nagiba detektorja | 0-60° | |
| Hitrost sličic slike (1×1) | 30 sličic na sekundo | |
| Platforma | maks. Velikost nalaganja | 540 mm * 540 mm |
| maks. Območje inšpekcije | 510 mm * 510 mm | |
| maks. Nakladalna teža | 10 kg | |
| Vrtenje ploščadi | 360° vrtenje platforme (izbirno) | |
| Stroj | Notranja svinčena pločevina | 5 mm debela svinčena plošča (izolacijsko sevanje) |
| Dimenzija | 1110 mm (D) * 1350 mm (Š) * 2000 mm (V) | |
| Teža | 1050 KG | |
| Računalnik | 24-palčni širokozaslonski LCD monitor/procesor I5/4G pomnilnik/250G trdi disk | |
| Moč | AC110/220V, 10A, 1300W |
* IKT še naprej deluje na kakovosti in uspešnosti, specifikacije in videz se lahko posodobijo brez posebnega obvestila.
| Seznam linijske opreme SMT
ICT visokokakovostna proizvodna linija PCBA ima napredno opremo za učinkovito in natančno sestavljanje PCB. Popolnoma avtomatizirana linija za SMT vključuje nalagalnik, samodejni tiskalnik za natančen nanos spajkalne paste, stroj za pobiranje in namestitev za natančno namestitev komponent, peč za ponovno prelivanje za zanesljivo spajkanje in sistem AOI za temeljit pregled napak. Ta visokokakovostna proizvodna linija PCBA zagotavlja nemoteno delovanje, visoko zanesljivost in poceni montažo SMT, ki izpolnjuje različne zahteve industrije.
| Zgodba o uspehu stranke
Naš videoposnetek vas popelje skozi elegantno zunanjo zasnovo in ključne prodajne točke ICT X-7900 PCB Xray Inspection SMT Machine. Odpre vrata in razkrije vrhunsko cev Hamamatsu in digitalni detektor v notranjosti. Nato prikaže delovanje v živo: samodejno serijsko skeniranje plošč PCBA, takojšnje merjenje praznin, gladke 60° nagibne poglede na spoje BGA in kristalno čiste slike v dejanskih tovarniških pogojih. Stranke natančno vidijo, kako hitro in enostavno postane odkrivanje napak.
| Strokovno usposabljanje in podpora
ICT zagotavlja popolno podporo za vsak PCB Xray Inspection SMT stroj. Naši inženirji poskrbijo za profesionalno namestitev na kraju samem, podrobno usposabljanje operaterja in hitro kalibracijo. 24/7 nadomestni deli, oddaljena diagnostika in brezplačne doživljenjske posodobitve programske opreme zmanjšajo čas nedelovanja skoraj nič. Načrti rednega vzdrževanja in globalni servisni centri zagotavljajo, da bo vaš stroj več let deloval kot nov. Poskrbimo, da že od prvega dne dobite največjo vrednost.
| Pohvale strank
Stranke nam vedno znova govorijo, kako zelo obožujejo naše hitro odzivne inženirje in zanesljivo opremo. Hvalijo ostre slike, enostavno upravljanje, neprebojno izvozno embalažo in bliskovito hitro tehnično podporo PCB Xray Inspection SMT Machine. Mnogi pravijo, da sta jih naša prijazna storitev in zanesljivo delovanje spremenila v dolgoročne IKT partnerje. Ocene s petimi zvezdicami se kar vrstijo!
| Naš certifikat
Vsak stroj ICT PCB za rentgensko pregledovanje SMT ima CE, RoHS, ISO9001, certifikat o sevanju AERB in več patentov za inovacije. Ti svetovno spoštovani znaki dokazujejo našo predanost varnosti, skrbi za okolje in najsodobnejši tehnologiji. Tovarne v Evropi, ZDA in Aziji jih brez vprašanj sprejmejo, ko odobrijo novo opremo za svoje linije SMT.
| O IKT in naši tovarni
Od leta 2012 je IKT hitro rasla z našim 12.000 m² velikim kampusom za raziskave in razvoj ter proizvodnjo v Dongguanu na Kitajskem. Skoraj 90 članov ekipe in 20 inženirjev načrtuje, izdeluje in strogo preizkuša vsak stroj v skladu s strogimi sistemi kakovosti. S celovitimi rešitvami SMT že oskrbujemo več kot 1600 strank v 72 državah. Sodelujte z IKT in se pridružite dokazanemu globalnemu vodji, ki se osredotoča na vaš uspeh.
