| Inline SMT PCBA usmerjevalnik za natančno odstranjevanje plošč
ICT IR350 Inline SMT PCBA Router Machine zagotavlja visoko natančno rezanje kompleksnih plošč PCBA. Ta napredni PCB usmerjevalnik, zasnovan za zahtevne industrije, kot so avtomobilska elektronika, pametni telefoni, medicinske naprave in vesoljska industrija, zagotavlja čisto ločevanje plošč brez stresa. Njegova robustna zasnova z dvojno platformo in inteligenten nadzorni sistem omogočata neprekinjeno proizvodnjo ob ohranjanju ozkih toleranc. S hitrostjo rezanja do 100 mm/s in natančnostjo ponavljanja ±0,01 mm stroj pomaga proizvajalcem izboljšati izkoristek, zmanjšati napake in izpolniti stroge zahteve glede kakovosti. Ne glede na to, ali delate s tankimi 0,5 mm ploščami ali debelejšimi ploščami do 4,0 mm, ta usmerjevalnik SMT PCBA zagotavlja dosledno in zanesljivo delovanje, ki ga zahtevajo sodobne proizvodne linije elektronike.

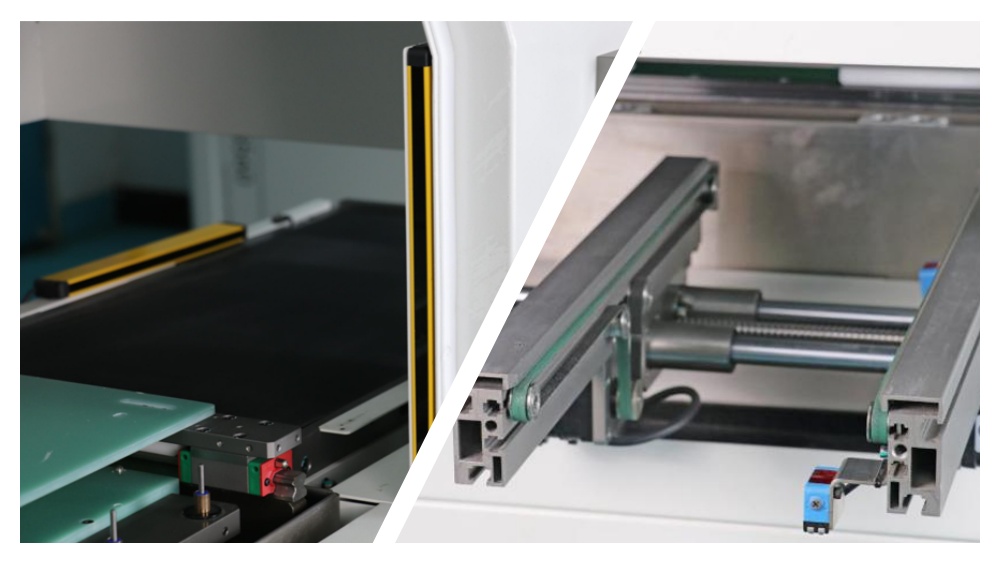

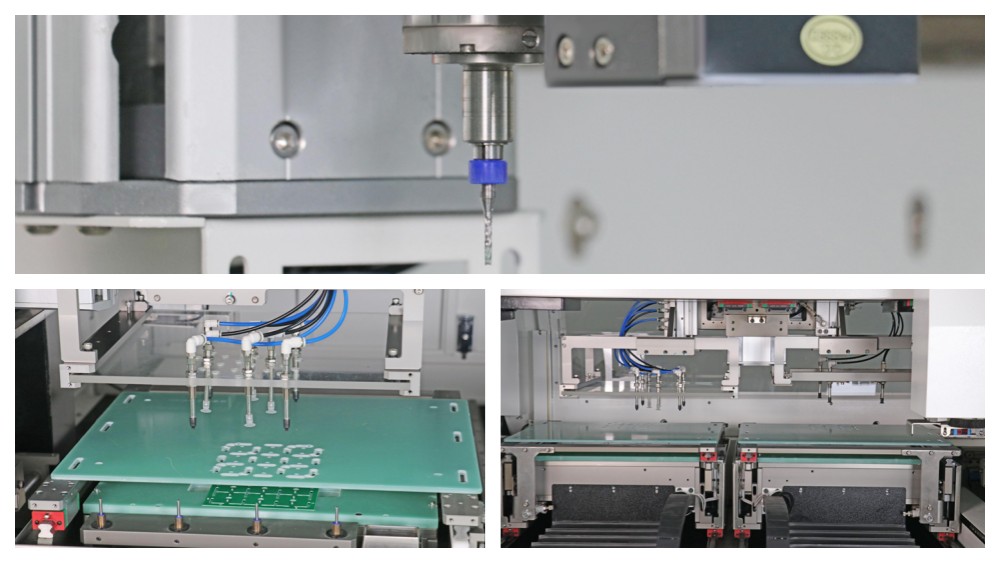

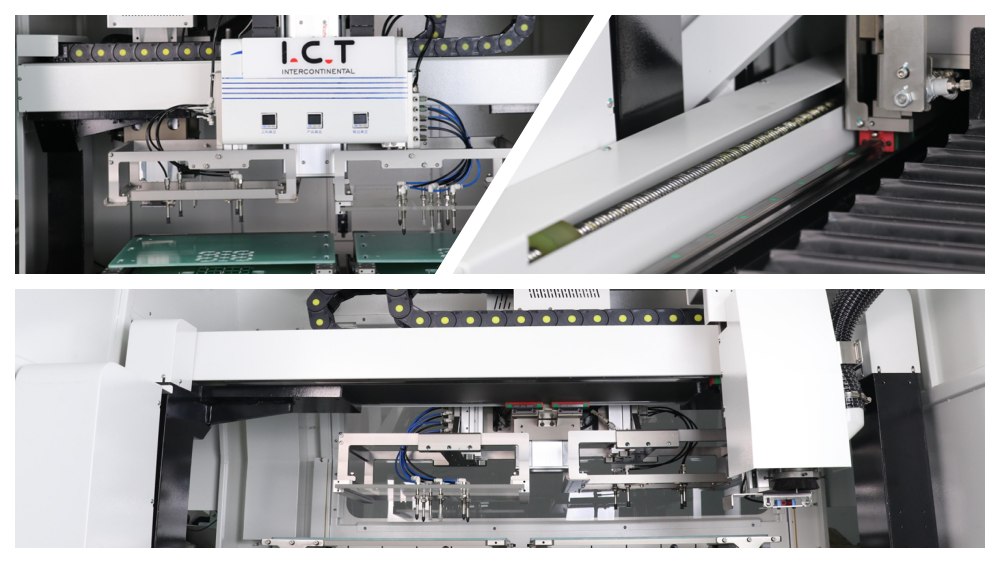

| Značilnost
Napredni sistem za vid in poravnavo
Vision sistem visoke ločljivosti deluje koaksialno z rezkarjem za enostavno kalibracijo kamere in natančno pozicioniranje. Prepozna vse vrste oznak tiskanih vezij in zagotavlja vizualno korekcijo kontrapunkta. Ta pametna tehnologija zagotavlja natančne usmerjevalne poti vsakič, tudi pri zapletenih dizajnih plošč. V kombinaciji z uvozom CAD in hitro optimizacijo poti sistem podpira programiranje brez povezave in skeniranje celotne plošče. Zaradi teh zmogljivosti je linijski usmerjevalnik PCBA zelo prilagodljiv za različne proizvodne potrebe, hkrati pa ohranja odlično kakovost rezanja.
Sistem stabilnega gibanja z vrhunskimi komponentami
Uvoženi servo motorji Panasonic v kombinaciji z visoko natančnimi vijačnimi palicami zagotavljajo gladko in natančno premikanje po oseh X, Y in Z. Močnejša in debelejša mehanska struktura močno izboljša splošno stabilnost stroja med delovanjem pri visokih hitrostih. Ta robustna zasnova zmanjšuje vibracije in zagotavlja dolgoročno zanesljivost, zaradi česar je Inline SMT PCBA usmerjevalnik idealen za neprekinjeno industrijsko uporabo v obsežnih usmerjevalnih aplikacijah PCBA.
Pametno upravljanje orodij in varnostne funkcije
Standardno zaznavanje lomljenja orodja samodejno opozori operaterje, če se rezkalo pokvari ali obrabi. Stroj ima tudi samodejno menjavo orodij, zaradi česar proizvodnja poteka brez prekinitev. Nadzor senzorjev v realnem času preprečuje neprekinjeno delovanje s poškodovanimi orodji. Varnostni elementi, kot so senzorji za nadzor dostopa in izbirne svetlobne zavese, dodatno ščitijo operaterje. Te inteligentne funkcije povečujejo učinkovitost in zmanjšujejo drage napake.
Učinkovit dizajn z dvojno platformo in odstranjevanjem prahu
Struktura dvojne platforme omogoča neodvisno delovanje na obeh straneh, kar znatno poveča učinkovitost proizvodnje. Pritrdilni elementi za hitro sprostitev in prilagodljiva nastavitev omogočajo hitro in enostavno menjavo. Zmogljiv ločen vakuumski zbiralnik prahu z visokim sesanjem in nizkim hrupom ohranja delovno območje čisto. Dodatna ionska zračna pištola in obročasta vrtinčna eliminacija statike učinkovito odstranjujeta statično elektriko in preprečujeta oprijem prahu na PCB.
Samodejni stroj za namestitev IC PCBA
1. Samodejno podajanje: samodejno podajanje izdelkov, ki jih je treba položiti na ploščo po prejemu signala s sprednjega stroja.
2. Samodejno skeniranje kode: CCD zazna velikost izdelka in ima istočasno funkcijo skeniranja kode.
3. Samodejna posoda: CCD vodi sesalno šobo, da samodejno posesa OK izdelke v posodo.
4. Samodejno razlikovanje kode NG: izdelki NG se samodejno vstavijo v ploščo NG, koda NG in plošča vilic pa v okvarjeno škatlo.
5. Samodejno zlaganje pladnjev: samodejno dovajanje praznih pladnjev in zlaganje OK končnih pladnjev polnih pladnjev.
6. AGV samodejno poda prazne pladnje in odnese polne pladnje.
Postopek:
| Specifikacija
| Specifikacija | parametrov |
| Model | ICT-IR350 |
| Velikost PCB | 350 × 310 mm |
| Številka perona | Dvojne platforme |
| Debelina PCB | 0,5 ~ 4,0 mm |
| Način podpore PCB | Večnamenska napeljava, Posebna napeljava |
| Hitrost rezanja X,Y | 0 ~ 100 mm/s |
| Ponovi Natančnost | ± 0,01 mm |
| Natančnost reza | ± 0,05 mm |
| X,Y,Z način vožnje | AC servo motor |
| Nadzorni način X,Y,Z | CNC krmilnik |
| Velikost rezkalnika | 0,8 ~ 3,0 mm |
| Hitrost vretena | Največ 80.000 vrt./min |
| Delovanje in shranjevanje podatkov | Industrijski računalniški sistem |
| Napetost (glavni stroj) | 220 V, 50/60 Hz |
| Napajalnik (glavni stroj) | 1,5 kW |
| Dovod zraka pod pritiskom | 4,5 kg/cm² |
| Dimenzija (D׊×V) | 1450 × 1330 × 1641 mm |
| Teža (s sesalnikom) | Pribl. 1000 kg |
| Metoda zbiranja prahu | Vakuumsko čiščenje |
| Količina zraka v sesalniku | 28 ~ 35 m³/min |
| Dimenzija sesalnika | 650 × 750 × 1500 mm |
| Napetost sesalnika | 380V, 50/60 Hz, 3 kW |
* ICT še naprej skrbi za kakovost in zmogljivost, specifikacije in videz se lahko posodobijo brez posebnega obvestila.
| Seznam linijske opreme SMT
Popolne rešitve proizvodnih linij SMT ICT vključujejo nakladalnike/razkladalnike, tiskalnike s spajkalno pasto, stroje za pobiranje in nameščanje, SPI, AOI, pečice za reflow in drugo bistveno opremo. Ko so povezani z usmerjevalnikom Inline SMT PCBA, ti sistemi ustvarijo popolnoma avtomatizirano, visoko učinkovito proizvodno linijo, ki zagotavlja dosledno kakovost in največjo zmogljivost za avtomobilsko industrijo, potrošniško elektroniko in industrijske aplikacije.
| Video o uspehu stranke
Uspešna namestitev na kraju samem na Portugalskem Aprila 2026 je inženir IKT odpotoval na Portugalsko, da bi dokončal namestitev in usposabljanje na kraju samem za celotno proizvodno linijo SMT, ki služi avtomobilski elektroniki, vključno z osvetlitvijo avtomobilov in krmilnimi sistemi. Stranka je bila zelo zadovoljna tako z zmogljivostjo opreme kot s ponujenim strokovnim usposabljanjem. Pohvalili so gladek postopek namestitve in jasna navodila, ki so njihovi ekipi pomagala hitro obvladati vsakodnevno delovanje in vzdrževanje. Ta uspešen projekt dodatno dokazuje močno tehnično podporo ICT in zavezanost uspehu strank po vsem svetu.
| Storitve in podpora pri usposabljanju
Strokovne storitve in podpora pri usposabljanju Nudimo celovite storitve namestitve, zagona in praktičnega usposabljanja, da zagotovimo, da lahko vaša ekipa učinkovito upravlja opremo od prvega dne. Naši izkušeni inženirji nudijo stalno tehnično podporo, optimizacijo procesov in redno vzdrževanje. Ne glede na to, ali potrebujete pomoč na kraju samem ali podporo na daljavo, vam je IKT pripravljen pomagati povečati zmogljivost opreme in doseči dolgoročne proizvodne cilje.
| Kaj pravijo naše stranke
Stranke dosledno hvalijo naše inženirje za njihovo strokovnost in sposobnost hitrega reševanja težav. Mnogi poudarjajo odlično kakovost in stabilnost naše opreme, skupaj s skrbno embalažo, ki zagotavlja varno dostavo. Cenijo tudi naše hitre odzivne čase, ko se pojavijo tehnična vprašanja. Ena stranka je ugotovila, da je Inline SMT PCBA Router Machine presegel pričakovanja tako glede natančnosti kot zanesljivosti.
| Certifikati in standardi
Naša oprema izpolnjuje mednarodne standarde kakovosti in varnosti, vključno s certifikati CE, RoHS in ISO9001. Imamo tudi številne patente za inovativne tehnologije. Te poverilnice dokazujejo našo predanost zagotavljanju varnih, zanesljivih in okoljsko odgovornih rešitev, ki jim stranke lahko zaupajo v zahtevnih proizvodnih okoljih.
| O IKT podjetju in tovarni
ICT je profesionalni ponudnik rešitev za elektronsko opremo z lastno ekipo za raziskave in razvoj, sodobnimi proizvodnimi zmogljivostmi in strogimi postopki nadzora kakovosti. Z več kot 25-letnimi izkušnjami v industriji in hitro rastjo smo podprli več kot 1600 strank v 72 državah. Naša predana ekipa inženirjev in velik tovarniški prostor nam omogočata zagotavljanje celovitih tovarniških rešitev, podprtih z odličnimi poprodajnimi storitvami in globalno tehnično podporo.
