SM471plus
Hanwha
| Količina: | |
|---|---|
| Zanesljiva naprava Samsung Pick and Place
Hanwha izdeluje Samsung Pick and Place Machine s preverjeno tehnologijo za tovarne elektronike. Ti stroji imajo enake ključne lastnosti v različnih modelih: vid na letenju, ki prepozna dele med premikanjem, mešani električni in pnevmatski podajalniki, ki delujejo z obstoječimi nastavitvami, da prihranijo denar, in preprosto programsko opremo za hitro programiranje. Podpirajo številne velikosti PCB in vrste komponent z visoko natančnostjo. ICT dobavlja te močne naprave Samsung Pick and Place in zagotavlja popolno storitev od načrtovanja linije do namestitve in usposabljanja. Stranke dobijo zanesljivo opremo in strokovno pomoč za nemoteno delovanje proizvodnih linij kjerkoli na svetu.
| Predstavitev modela

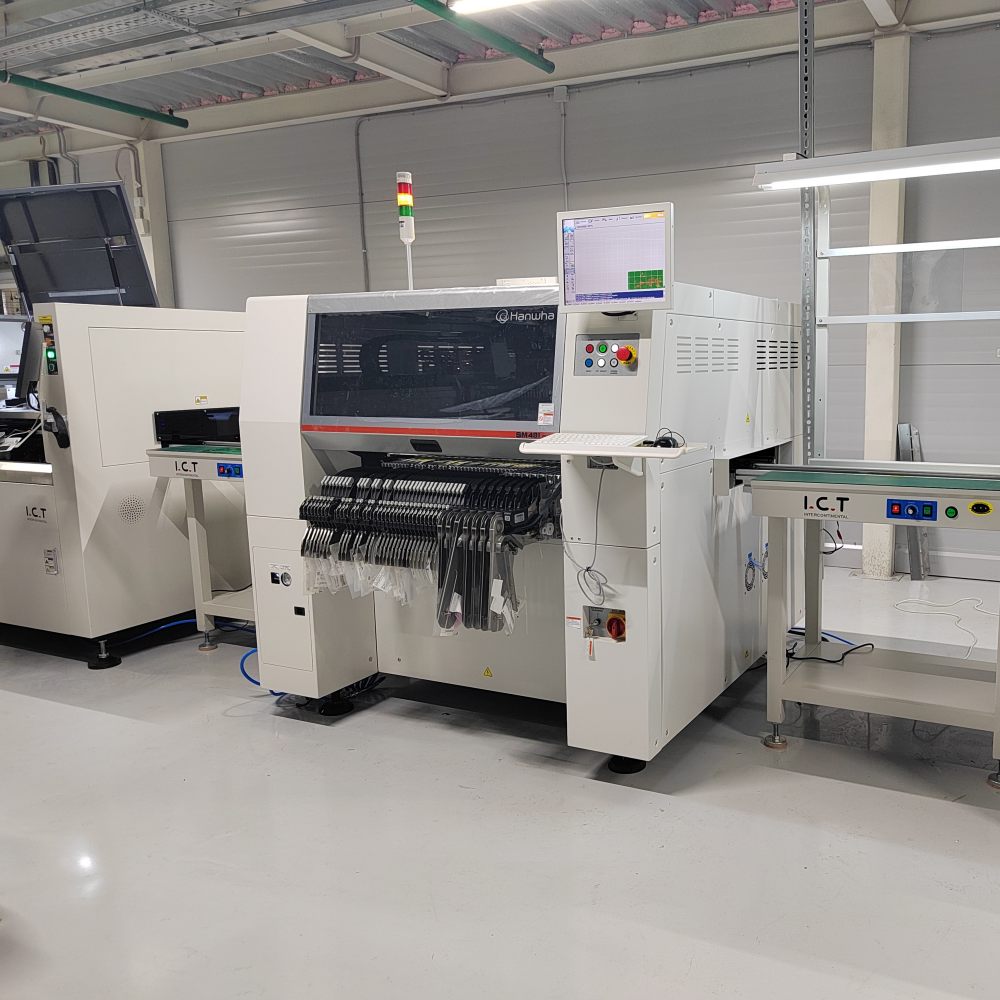

Visokohitrostni model: SM471Plus
SM471Plus velja za najhitrejši model z enim portalom in desetimi vreteni na glavo. V najboljših pogojih doseže 78.000 CPH in uporablja leteči vid za hitro delo na majhnih čipih 0402. Natančnost ostaja pri ±40 µm za čipe in ±50 µm za IC. Ta stroj se prilega velikim serijam v tovarnah zabavne elektronike in mobilnih telefonov, kjer je hitrost najpomembnejša. Standardna velikost tiskanega vezja je 510x460 mm, možnosti pa so večje.
Prilagodljiv model srednje hitrosti: SM481Plus
SM481Plus uporablja en portal s šestimi vreteni na glavo za uravnoteženje hitrosti in dosega. Med obdelavo večjih delov do 42 mm doseže 40.000 CPH. Natančnost se izboljša na ±30 µm za IC z odrskim vidom. Tovarne v avtomobilski industriji in industriji gospodinjskih aparatov izberejo ta model za mešane proizvodne serije. Podpira zelo dolge deske do 1.500 mm v enopasovni postavitvi, kar ponuja resnično prilagodljivost za različna dela.
Večnamenski model: SM482Plus
SM482Plus prinaša šest vreten na enem portalu za zmogljivost 30.000 CPH. Odlikuje se s komponentami nenavadnih oblik in velikimi ploščami do 1200x510 mm. Stage vision ohranja natančnost pri ±30 µm za IC. Proizvajalci razsvetljave in zaslonov izberejo ta model, ko morajo postaviti velike ali nenavadne dele, ne da bi upočasnili linijo. Obvladuje zahtevne naloge, s katerimi se drugi stroji vsak dan spopadajo.
Napreden prilagodljiv model: DECAN L2
DECAN L2 poganja dva portala s po šestimi vreteni za pravo večopravilno moč. Postavi 56.000 CPH in upravlja široke komponente do 55 mm višine. Leteči vid zagotavlja tesno natančnost čipa ±28 µm. Tovarne LED in proizvajalci velikih plošč uporabljajo ta stroj Samsung Pick and Place za učinkovitost dvopasovne in velike plošče do dolžine 1200 mm. Hitrim linijam prinaša težke zmogljivosti.
| Specifikacija
| Parameter | SM471Plus | SM481Plus | SM482Plus | DECAN L2 |
|---|---|---|---|---|
| Hitrost umestitve (optimalna) | 78.000 CPH | 40.000 cph | 30.000 CPH | 56.000 CPH |
| Število vretena | 10 vreten/glavo (1 portal) | 6 vreten/glavo (1 portal) | 6 vreten/glavo (1 portal) | 6 vreten/glavo (2 portala) |
| Natančnost postavitve (čip) | ±40 µm (0402) | ±40 µm (0402) | ±40 µm (0402) | ±28 µm (03015) |
| Natančnost postavitve (IC) | ±50 µm | ±30 µm | ±30 µm | ±25 µm |
| Razpon komponent | 0402 ~ □14 mm (H12 mm) | 0402 ~ □42 mm (H15 mm) | 0402 ~ □55 mm (H15 mm) | 0402 ~ □21 mm (V12 mm, do □55 mm opcijsko) |
| Največja velikost PCB (standardna) | 510 x 460 mm | 460 x 400 mm | 740 x 460 mm | 510 x 460 mm |
| Največja velikost PCB (izbirno) | 610 x 460 mm | 1.500 x 460 mm | 1.200 x 510 mm | Do 1.200 x 460 mm |
| Zmogljivost podajalnika (8 mm) | 120ea | 120ea | 120ea | 120ea |
| Vidni sistem | Leteča vizija | Stage Vision | Stage Vision | Leteča vizija |
| Več sorodnih izdelkov SMT
ICT gradi popolne visokokakovostne proizvodne linije SMT okoli naprave Samsung Pick and Place. Dobavljamo vakuumske nakladalce, ki ohranjajo plošče čiste, avtomatske tiskalnike, ki natančno nanašajo pasto, večconske pečice za reflow, ki ustvarjajo močne spajkalne spoje, in napredne sisteme AOI, ki ujamejo vsako napako. Vsa oprema je tesno povezana za gladek pretok. Ta popolna nastavitev poveča izkoristek, zniža stroške in je kos težki vsakodnevni uporabi v tovarnah avtomobilske industrije, medicine, razsvetljave in potrošniške elektronike. Končane plošče pridejo pripravljene za prave stranke. Načrtujemo in podpiramo celotno linijo od začetka do konca.
| Ime izdelka | Namen v liniji SMT |
|---|---|
| SMT linija | Turčija Popolnoma avtomatizirana sledljiva SMT linija višjega cenovnega razreda. |
| PCB nakladalnik | Samodejno naloži gole PCB-je v linijo. |
| Spajkalni tiskalnik | Natančno natisne spajkalno pasto na plošče PCB. |
| Izberite in postavite stroj | Natančno montira komponente na PCB. |
| Opozori peči | Topi spajko, da tvori trdne spoje. |
| Inšpekcijski stroj | Inšpekcijske naprave SMT, kot so AOI, SPI, rentgenski žarki in pregledovalniki šablon. |
| Oprema za sledljivost | Beleži in spremlja proizvodne podatke. |

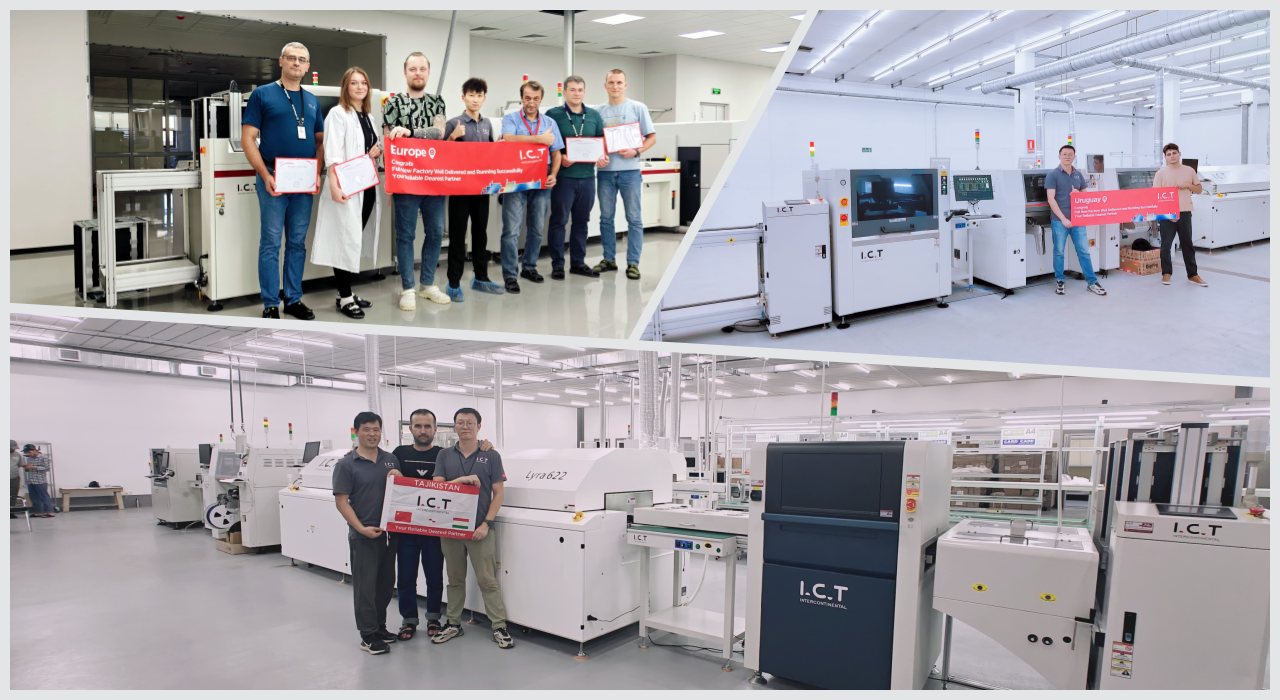

| Video o uspehu stranke
Dva inženirja IKT sta odletela v Tadžikistan, da bi pomagala proizvajalcu LED. Stranka je prejela dve polni liniji SMT z več napravami Samsung Pick and Place, eno linijo DIP, eno linijo za premazovanje, eno linijo za razdeljevanje in eno linijo za sestavljanje LED žarnic. Video prikazuje varno prispelo opremo, inženirje, ki raztovarjajo zaboje, sestavljajo stroje in korak za korakom usposabljajo lokalne delavce. Linije so začele nemoteno teči. Osebje je izdelalo veliko vrst LED žarnic in luči. Na koncu je stranka dala močne pozitivne povratne informacije o hitri nastavitvi in popolni kakovosti izdelka.

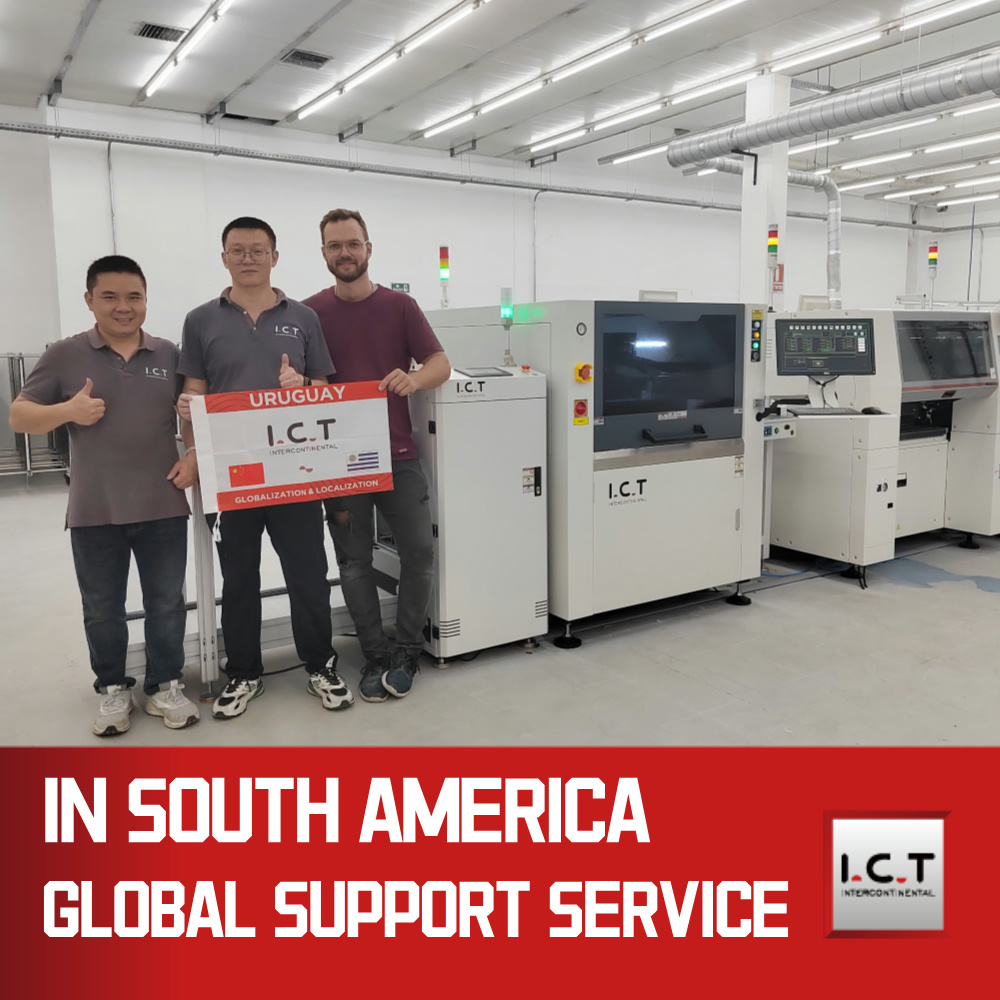

| Storitve in podpora pri usposabljanju
IKT zagotavlja popolno storitev in usposabljanje za vsako napravo Samsung Pick and Place. Naša ekipa začne z analizo potreb in načrtovanjem linije, nato poskrbi za pošiljanje, namestitev in usposabljanje na kraju samem. Inženirji potujejo po vsem svetu po tehnično pomoč in hitre popravke. Usmerjamo izboljšave procesov in prihodnje nadgradnje, da bodo linije delovale z največjo učinkovitostjo. Stranke pridobijo znanje in podporo, potrebno za dolgoročen uspeh in minimalne zastoje v svojih tovarnah.
| Izjave strank
Stranke zelo pohvalijo inženirje IKT zaradi njihove usposobljene in potrpežljive pomoči na lokaciji. Zaupajo napravi Samsung Pick and Place za stabilno vsakodnevno delovanje. Varno pakiranje ščiti opremo med dolgimi prevoznimi potmi. Naša ekipa hitro odgovori na vprašanja, pogosto še isti dan. Številne stranke pravijo, da jim jasno usposabljanje omogoča hiter začetek polne proizvodnje in doseganje visokokakovostnih rezultatov brez izgubljenega časa ali materiala.
| Certifikati in standardi
IKT hrani pomembne globalne certifikate, ki dokazujejo kakovost in varnost. Imamo oznake CE za evropske varnostne standarde, skladnost z RoHS za varstvo okolja in ISO9001 za dosledne sisteme upravljanja. Več patentov pokriva naše lastne inovacije v tehnologiji SMT. Ti certifikati kažejo, da vsaka naprava Samsung Pick and Place in povezana storitev izpolnjujejo stroga mednarodna pravila glede zanesljivosti, varnosti delavcev in zelenih proizvodnih praks.
| O IKT podjetju in tovarni
ICT upravlja lastne raziskovalne, razvojne in proizvodne centre na Kitajskem. Zaposlujemo 89 ljudi, vključno z 20 usposobljenimi inženirji, in smo hitro rasli od začetka leta 2012. Podjetje zdaj oskrbuje več kot 1600 strank v 72 državah s celovitimi rešitvami za proizvodnjo elektronike. Skozi vsak tovarniški proces potekajo strogi koraki testiranja in popoln nadzor kakovosti. Ta močan sistem zagotavlja zanesljivo opremo in storitve strankam po vsem svetu.
