Spajkalni tiskalnik

Ne glede na to, ali iščete popolno avtomatizacijo, natančno ponovljivost ali enostavno fleksibilnost
I.C.T ima tiskalnik za spajkalno pasto, ki lahko ustreza vašim posebnim potrebam.
Od nizke, do srednjega do montaže PCB z veliko prostornino, stroji I.C.T zagotavljajo zanesljivo tiskanje spajke.

Spajkalni tiskalniki

I.C.T proizvaja in dobavlja visoke natančne SMT stencil tiskalnike za montažo PCB.


V industriji SMT so tiskalniki spajkalnih paste ključnega pomena za postopek sestavljanja tiskanih vezij (PCB).
Tiskalniki SMT natančno nanesejo spajkalno pasto na PCB in tako zagotavljajo optimalno namestitev komponent. Njihova natančnost neposredno vpliva na kakovost in zanesljivost končnega izdelka, kar zmanjšuje okvare in poveča učinkovitost proizvodnje. Z napredkom v tehnologiji sodobni tiskalniki spajkalnikov ponujajo veliko hitrost, prilagodljivost in uporabniku prijazno delovanje, zaradi česar so bistveni za izpolnjevanje zahtev današnjega hitrega proizvodnega okolja.

Samodejno tiskanje 4034

I.C.T-4034 Popolnoma samodejni tiskalnik SMT SMT



Velikost PCB: 50*50 ~ 400*340mm
Velikost okvirja šablona: 470*370 ~ 737*737mm
Čiščenje: suho, mokro, vakuumsko, čistilno cev jedro: 410mm*Ø20mm; Čistilni papir: 380 mm*10m
Standardni 2D pregled
Čas cikla: <7,0 sekunde

  • Aplikacija v sklopu PCB
    V postopku sestavljanja PCB je tiskalnik spajkalne paste kritičen prvi korak. Enotna prevleka spajkalne paste neposredno vpliva na spajkalni učinek komponent. Z visoko natančno-natančnim tiskanjem paste za spajkalnico lahko tiskalnik spajkalne paste zagotovi, da je na vsaki ploščici ustrezna količina spajkalne paste in s tem izboljšala stopnjo uspešnosti namestitve.
  • Vpliv na učinkovitost proizvodnje in kakovost izdelka
    Uporaba tiskalnika za spajkalno pasto lahko znatno izboljša učinkovitost proizvodnje. Hitrost in visoka natančnost avtomatizirane opreme za tiskanje paste za spajkanje omogočata množično proizvodnjo in skrajšata proizvodni cikel. Poleg tega natančna uporaba spajkalne paste zmanjšuje verjetnost napak, kot so kratki stik in hladno spajkanje, s čimer se izboljša splošna kakovost izdelka. Zanesljive povezave spajkanja ne samo povečujejo uspešnost plošče, ampak tudi zmanjšujejo stroške predelave in vzdrževanja.
Visoka natančnost

SMT tiskalniki stencil so zasnovani za izjemno natančnost, s čimer zagotavljajo, da se spajkalna pasta nanaša enakomerno po vsaki blazinici. Ta natančnost je ključnega pomena za učinkovito spajanje, zmanjšanje verjetnosti napak in povečanje celotne zanesljivosti izdelka pri tiskanju spajke.
Hitrost in učinkovitost

Avtomatizirani procesi tiskalnikov spajkalnikov znatno povečajo hitrost proizvodnje, kar omogoča proizvodnjo z visoko količino, ne da bi pri tem ogrozili kakovost. Ta učinkovitost ne samo zmanjšuje celoten čas izdelave, ampak tudi pomaga pri izpolnjevanju strogih rokov na konkurenčnem trgu elektronike.
Vsestranskost

Tiskalniki za spajkalne paste lahko sprejmejo široko paleto velikosti in vrst PCB, zaradi česar so zelo prilagodljivi raznolikim proizvodnim potrebam. Ne glede na to, ali so za majhne serije ali obsežne operacije, so ti tiskalniki bistveni za vsestranske aplikacije za tiskanje spajke.
Zmanjšani odpadki

Z zagotavljanjem natančne uporabe spajkalne paste tiskalniki SMT zmanjšujejo prekomerno porabo materiala. To zmanjšanje odpadkov vodi do nižjih operativnih stroškov in prispeva k okoljski trajnosti, zaradi česar je pametna izbira za proizvajalce, osredotočene na učinkovitost.
Integracija z drugo opremo

Tiskalniki za spajkalnike se zlahka integrirajo z drugo opremo SMT, kot so stroji za nabiranje in spajkanje. Ta brezhibna integracija ustvarja racionalizirano proizvodno linijo, izboljšuje potek dela in poveča produktivnost v celotnem procesu tiskanja spajke.

SMT tiskalnik stencila v montažni liniji SMT

I.C.T ponuja različne samodejne tiskalnike za spajkalnike SMT, vključno s popolnoma avtomatskimi in linijskimi in polavtomatskimi modeli, ki vsebujejo Vision Assist.



Ne glede na to, ali iščete popolno avtomatizacijo, natančno ponovljivost ali enostavno prilagodljivost, ima I.C.T tiskalnik SMT s šablonom, ki lahko ustreza posebnim potrebam vašega podjetja.
Od nizke, do srednjega do montaže PCB z veliko prostornino, stroji I.C.T zagotavljajo zanesljivo tiskanje spajke.


Povejte nam največjo velikost plošče PCB vašega izdelka in za vas bomo konfigurirali primerni tiskalnik SMT.

  • Popolnoma-auto SMT Stencil tiskalniki

    Zagotovite visoko hitrost, natančno tiskanje z minimalnim človeškim posegom, kar poveča učinkovitost in doslednost za obsežno proizvodnjo.

    Popolnoma samodejni tiskalniki


    Značilnosti: Ti tiskalniki SMT delujejo z minimalnim človeškim posegom, pri čemer uporabljajo napredno avtomatizacijo za naloge, kot so poravnava šablon, razprševanje paste in pregled. Opremljeni so s funkcijami, kot so Vision Systems za natančno poravnavo in samodejno čiščenje.
    Prijave: Idealno za proizvodno okolje z visokim obsegom so popolnoma avtomatski tiskalniki SMT s šabloni kot nalašč za proizvajalce, ki želijo optimizirati učinkovitost in doslednost. So primerni za obsežno proizvodnjo elektronike, kjer sta hitrost in natančnost kritična.





    Kliknite na sliko in si oglejte videoposnetek LED produkcijske linije.
    Specifikacija popolnoma samodejnih tiskalnikov SMT stencil:

    Model I.C.T-4034 I.C.T-5134 I.C.T-5151 I.C.T-6534
    Velikost okvirja 470*370 ~ 737*737mm 470*370 ~ 737*737mm 470*370 ~ 737*737mm 470*370 ~ 737*737mm
    Debelina okvirja 25 ~ 40 mm
    Velikost PCB 50*50 ~ 400*340 mm 50*50 ~ 510*340 mm 50*50 ~ 510*510mm 50*50 ~ 650*340 mm
    Nastavitev debeline PCB 0,4 ~ 6 mm (možnost: 10 ~ 15 mm); Warpage <1%
    Debelina PCB Ročno nastavitev
    Višina prevoza 900 ± 20 mm
    Smer prevoza Levo-desno; Desno levo; Levo levo; Desno desno
    Hitrost prevoza Max 1500mm/s
    Podporni sistem Magnetni zatič/dvig tabela, prilagojena/podporna blok
    Čistilni sistem Suho, mokro, vakuumsko
    Natančnost tiskanja ± 0,025 mm
    Napajanje AC 220 ± 10%, 50/60Hz, 3KW
    Dimenzija (mm) 1220*1355*1500 1220*1550*1500 1220*1355*1500 1330*1370*1500

  • Selav-auto SMT Stencil tiskalniki



    Ponudite uravnotežen pristop z avtomatiziranimi funkcijami in ročnim nadzorom, zaradi česar so vsestranski za srednje obsežno proizvodnjo in prilagodljive velikosti serije.

    Polavtomatski tiskalniki s šabloni

    Značilnosti: Ti tiskalniki SMT zahtevajo nekaj ročnega operacije, na primer nalaganje PCB in nastavitev nastavitev, hkrati pa še vedno ponujajo avtomatizirane funkcije, kot so pnevmatska razprševalna pasta in nastavljiva hitrost tiskanja. Zagotavljajo ravnotežje udobja in nadzora.
    Prijave: Najboljši za proizvodnjo srednjega obsega so polavtomatski tiskalniki SMT s šabloni primerni za podjetja, ki potrebujejo prilagodljivost v velikostih šarž. Poskrbijo za proizvajalce, ki želijo zmanjšati delovno silo, hkrati pa ohranjajo določeno raven ročnega nadzora.









    Kliknite na sliko in si oglejte videoposnetek proizvodne linije Smart Meter.

    Specifikacija polavtomatskih tiskalnikov s šabloni:

    Model I.C.T-P3 I.C.T-P6 I.C.T-P12 I.C.T-P15
    Natančnost ± 0,05 mm ± 0,05 mm ± 0,05 mm ± 0,05 mm
    Velikost PCB 300*350 mm 600*350 mm 1200*350 mm 1500*350 mm
    Velikost platforme 500*400 mm 700*400 mm 1250*400 mm 1650*400 mm
    Velikost šablone (mm) 370*470-550*650 370*470-1000*650 370*470-1500*650 370*470-1750*650
    Debelina PCB 0,2-6 mm
    Pozicioniranje šablone Ročno
    Čas cikla <10 sek.
    Poraba energije 200W
    Napajanje 1-pH, 220VAC 50/60Hz
    Višina ploščadi 950 mm
    Dimenzija (l*w*h) 850*750*1650mm 1050*750*1650mm 1660*750*1650mm 2100*750*1650mm
    Možnost: Posebno velikost lahko prilagodite


  • Tiskalniki s šabloni dolge deske



    Posebej zasnovan za podaljšane PCB, ki zagotavlja enakomerno uporabo spajke paste na dolgih površinah, idealno za panoge, ki potrebujejo natančnost v podolgovatih vezjih.


    Tiskalniki s šabloni z dolgimi ploščami

    Značilnosti: Ti dolgi tiskalniki SMT tiskalniki so posebej zasnovani za daljše tiskane vezje, ki imajo razširjena tiskarska območja in specializirane sisteme poravnave, ki ustrezajo edinstvenim dimenzijam dolgih desk. Zagotavljajo enotno uporabo paste po celotni dolžini plošče.
    Prijave: Idealno za panoge, kot so telekomunikacijske in industrijske opreme, so tiskalniki SMT s šabloni dolge plošče bistvenega pomena za aplikacije, ki zahtevajo natančno uporabo spajkalne paste na podolgovatih PCB, kar zagotavlja zanesljive zmogljivosti.




    Kliknite na sliko in si oglejte videoposnetek proizvodne linije SMT/DIP.
    Specifikacija tiskalnikov SMT s šabloni dolgih plošč:

    Model I.C.T-1200 I.C.T-1500
    Velikost okvirja (mm) 737*300 ~ 1500*750 1100*300 ~ 1800*750
    Debelina okvirja 25 ~ 40 mm
    Velikost PCB (mm) 80*50 ~ 1200*350 80*50 ~ 1500*450
    Debelina PCB 0,4 ~ 6 mm (nastavitve programa, samodejna prilagoditev)
    Višina prevoza 900 ± 20 mm
    Način ogrevanja Ir (vroč zrak neobvezno)
    Prevoz visoko 900 ± 20 mm
    Smer prevoza Levo-desno; Desno levo; Levo levo; Desno desno
    Podporni sistem Magnetni zatič/dvig tabela, prilagojena/podporna blok
    Čistilni sistem Suho, mokro (vakuum je možnost)
    Dimenzija (l*w*h) L2200*W1200*H1500mm L2500*W1200*H1500mm

  • Priročnik za natančnost SMT Stencil tiskalnik

    To je ročni tiskarski stroj za spajkanje PCB, primeren za Majhna proizvodnja in projekti po meri, kjer je prilagodljivost bistvena.

    Natančni ročni tiskalnik stencil
    Značilnosti: Ti tiskalniki SMT se zanašajo na ročno delovanje, kar omogoča operaterju, da nadzoruje celoten postopek tiskanja. Ponujajo preprostost in vsestranskost, ki pogosto vsebujejo nastavljive hitrosti tiskanja in enostavno nalaganje šablone.
    Prijave: Precision SMT stencilni tiskalniki so najbolj primerni za majhno proizvodnjo in specializirane projekte, za proizvajalce, ki potrebujejo prilagodljivost in nadzor nad postopkom tiskanja. So kot nalašč za raziskovalne in razvojne nastavitve ali vožnje z nizko količino, kjer je potrebna prilagoditev.




    Specifikacija ročnega tiskalnika SMT stencila:

    Model Ročni tiskalnik I.C.T SMT
    Velikost delovne platforme 300*400 mm
    Največja velikost PCB 300*300 mm
    Največja velikost šablona 370*470 mm
    Hitrost Ročno nadzor
    Debelina 0-80 mm
    Višina 190 mm
    Natančnost ± 0,01 mm
    X, y nastavitve osi osi 10 mm
    Dimenzija 540*380*390 mm
    Teža 30kg

Kako izbrati pravi tiskalnik SMT spajkalnika?

PCB oblikovanje kompleksnost:

Razmislite o zapletenosti vaših PCB modelov. Če imajo vaše PCB plošče drobne komponente ali zapletene postavitve, boste potrebovali tiskalnik za spajkalno pasto, ki nudi visoko natančnost in nastavljive nastavitve za prilagoditev teh zapletenosti.


Proizvodna lestvica:

Ocenite zahteve glede obsega proizvodnje. Za proizvodnjo z velikimi količinami je popolnoma samodejni tiskalnik za spajkalno pasto idealen za povečanje učinkovitosti. Nasprotno, za nižje količine ali prototipe lahko zadostuje polavtomatski ali ročni tiskalnik za spajkalno pasto.


Analiza stroškovne učinkovitosti:

Razmislite o skupnih stroških stroja, vključno z nakupom, vzdrževanjem in operativnimi stroški. Medtem ko popolnoma samodejni tiskalniki SMT prihajajo z višjimi vnaprejšnjimi stroški, ponujajo dolgoročne prihranke pri delu in izboljšali učinkovitost proizvodnje. Za manjša podjetja lahko polavtomatski ali natančni ročni tiskalniki SMT nudijo bolj prijazno možnost
.

Glede na največjo velikost PCB vaših izdelkov, da izberete najprimernejši in ekonomični tiskarski stroj SMT.

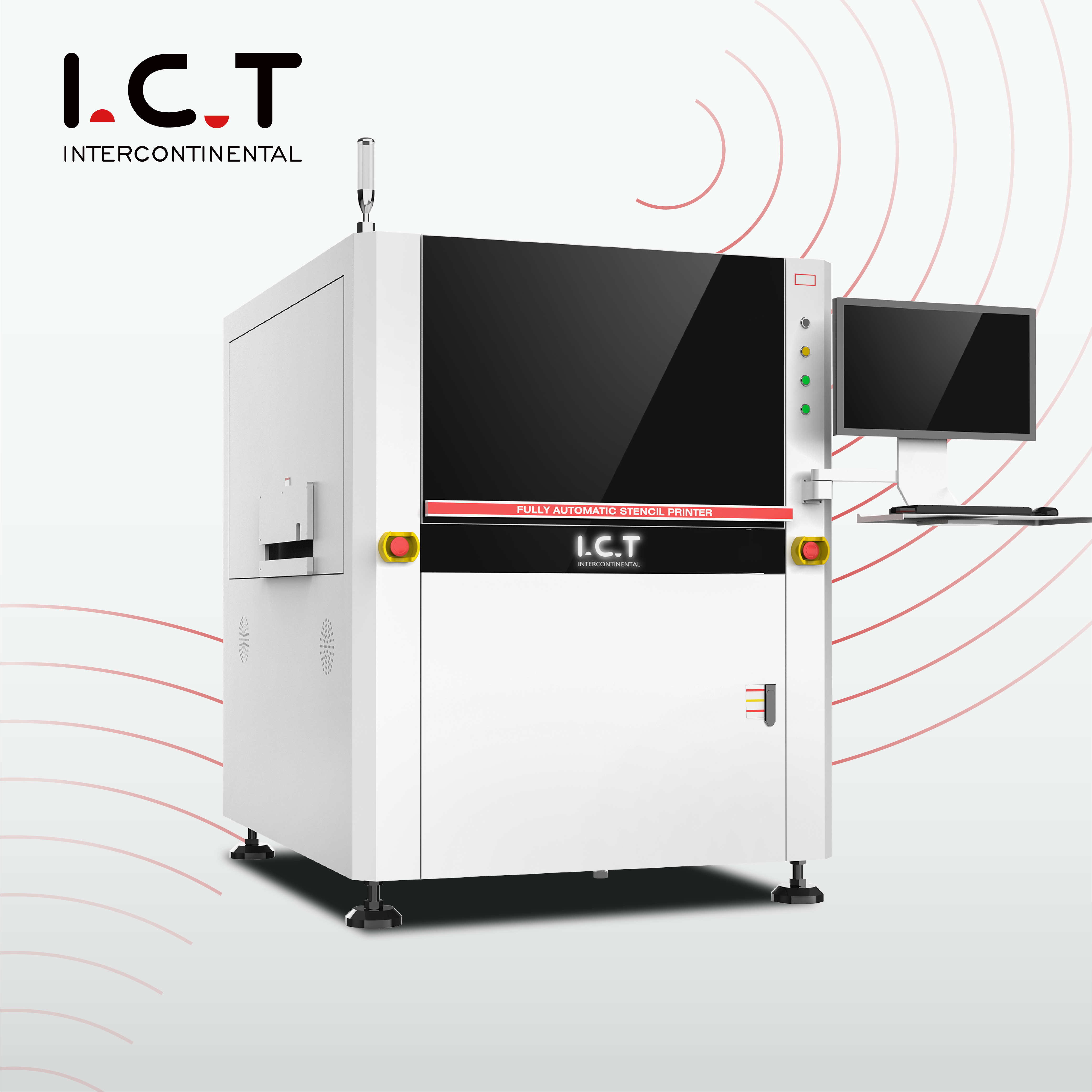

ICT-4034 |Popolnoma samodejni tiskalnik šablon SMT
Popolnoma samodejni SMT šablonski tiskalnik
I.C.T-4034 |Popolnoma samodejni tiskalnik šablon SMT
Povprašajte
Dodaj v košarico
ICT-5134 |Spletni popolnoma samodejni tiskalnik SMT za spajkalno pasto za LED
Popolnoma samodejni SMT šablonski tiskalnik
I.C.T-5134 |Spletni popolnoma samodejni tiskalnik SMT za spajkalno pasto za LED
Povprašajte
Dodaj v košarico
ICT-6534 |Tiskarski stroj s spajkalno pasto SMT za montažo PCB
Popolnoma samodejni SMT šablonski tiskalnik
I.C.T-6534 |Tiskarski stroj s spajkalno pasto SMT za montažo PCB
Povprašajte
Dodaj v košarico
ICT-6561 |Popolnoma avtomatski SMT stroj za tiskanje PCB s spajkalno pasto
Popolnoma samodejni SMT šablonski tiskalnik
I.C.T-6561 |Popolnoma avtomatski SMT stroj za tiskanje PCB s spajkalno pasto
Povprašajte
Dodaj v košarico
ICT-5151 |PCB SMT strojni zaslonski tiskalnik s spajkalno pasto, popolnoma samodejen za LED
Popolnoma samodejni SMT šablonski tiskalnik
I.C.T-5151 |PCB SMT strojni zaslonski tiskalnik s spajkalno pasto, popolnoma samodejen za LED
Povprašajte
Dodaj v košarico
IKT-P3 |Polsamodejni SMT tiskalnik PCB z dvojnim strgalom z visoko natančnostjo
Polsamodejni SMT šablonski tiskalnik
I.C.T-P3 |Polsamodejni SMT tiskalnik PCB z dvojnim strgalom z visoko natančnostjo
Povprašajte
Dodaj v košarico
ICT-P6丨Polavtomatski SMD tiskarski stroj s spajkalno pasto SMT tiskalnik
Polsamodejni SMT šablonski tiskalnik
I.C.T-P6丨Polavtomatski SMD tiskarski stroj s spajkalno pasto SMT tiskalnik
Povprašajte
Dodaj v košarico
ICT-P12 |Visoko natančen polavtomatski SMT zaslonski tiskalnik na montažni liniji SMD
Polsamodejni SMT šablonski tiskalnik
I.C.T-P12 |Visoko natančen polavtomatski SMT zaslonski tiskalnik na montažni liniji SMD
Povprašajte
Dodaj v košarico
ICT-P15 |Polsamodejni model stroja za tiskanje šablon SMT visoke hitrosti
Polsamodejni SMT šablonski tiskalnik
I.C.T-P15 |Polsamodejni model stroja za tiskanje šablon SMT visoke hitrosti
Povprašajte
Dodaj v košarico
ICT-1200 |1,2-metrski popolnoma samodejni LED tiskalnik šablon SMT
Popolnoma samodejni SMT šablonski tiskalnik
I.C.T-1200 |1,2-metrski popolnoma samodejni LED tiskalnik šablon SMT
Povprašajte
Dodaj v košarico
ICT-1500 |Popolnoma samodejni LED tiskalniki PCB šablon z dolgimi ploščami
Popolnoma samodejni SMT šablonski tiskalnik
I.C.T-1500 |Popolnoma samodejni LED tiskalniki PCB šablon z dolgimi ploščami
Povprašajte
Dodaj v košarico

Zakaj izbrati nas

Skupna rešitev 0-1 SMT za celotno tovarno

9
w
Proizvodne baze
12000
㎡
Tovarniško območje
20
+
Tehnični inženir
1600
+
Stranke po vsem svetu

Uspešni globalni primeri in podpor po prodaji

Kjer koli že ste, bomo tam .
I.C.T ima stranke po vsem svetu, ne glede na to, ali ste v Evropi, Ameriki, Afriki, Aziji ali Oceaniji, smo prisotni v vaši tovarni, kadar nas potrebujete za lokalno tehnično podporo.
  • Customized SMT Solution for Automotive Electronics Manufacturing in Europe.jpg
  • One-stop Smart Factory Solution for LED Lighting Manufacturing in Tajikistan.jpg
  • I.C.T Overseas Support in Uruguay .jpg
  • I.C.T New MALAYSIA SEMICON.jpg
  • I.C.T-New-MALAYSIA.jpg
  • I.C.T Global Technical Support for Customized Refolw oven in Malaysia.jpg
  • I.C.T-New-KAZAKHSTAN.jpg
  • I.C.T-New-EUROPE.jpg
  • I.C.T Delivers a Conformal Coating Line with Return Function in Mexico.jpg
  • I.C.T-global support-in europe.jpg

Kaj na naše stranke pravijo o I.C.T

Pri I.C.T je zadovoljstvo strank naša glavna prednostna naloga. Odkrijte, zakaj voditelji industrije zaupajo I.C.T za njihove potrebe po proizvodnji SMT.

Sorodne tehnologije pri tiskanju spajke

Pregled spalne paste (SPI)

Pregled spalne paste (SPI) je ključni korak nadzora kakovosti, ki ocenjuje količino, poravnavo in doslednost nahajališč spajkalne paste na PCB po tiskanju. Deluje v tandemu s tiskalniki spajkalnih past, da zagotovi, da vsaka blazinica prejme pravilno količino paste. Sistemi SPI uporabljajo 3D merilno tehnologijo za odkrivanje napak, kot je nezadostna ali pretirana pasta, pri čemer zagotavlja, da uspešnost tiskalnika spajkalne paste ustreza potrebnim standardom. Vključevanje SPI v proizvodno linijo pomaga zgodaj ujeti težave s tiskanjem, izboljšati donos in zmanjšanje predelave.
Za podrobnosti kontakt
Popolnoma SMT Production Line s SPI
Popolnoma SMT proizvodna linija s SPI
Zdaj

Pogosto zastavljena vprašanja o tiskalnikih spajkalnikov

  • Kaj je tiskalnik spajkalne paste SMT?
    加 Created with Sketch.
    形状 Created with Sketch.
    SMT spajkalni tiskalnik je naprava, ki se uporablja za enakomerno nanašanje spajke na tiskanem vezju (PCB). Uporablja natančno tehnologijo tiskanja za uporabo spajke paste na vzorcu zasnovanega vezja, da zagotovi zanesljive priključne točke za nadaljnjo namestitev komponent. Tiskalnik SMT običajno deluje v celoti ali polavtomatsko in lahko sprejme različne velikosti in vrste PCB-jev.
  • Kakšno je delovno načelo tiskalnika SMT spajkalne paste?
    加 Created with Sketch.
    形状 Created with Sketch.
    SMT tiskalnik uporablja šablon ali zaslon za enakomerno distribucijo spajke paste na blazinicah PCB, pri čemer uporablja mehanske ali ročne metode za uporabo.
  • Kako izberem pravi tiskalnik SMT spajkalnika?
    加 Created with Sketch.
    形状 Created with Sketch.
    Pri izbiri tiskalnika spajkalne paste razmislite o zapletenosti vašega oblikovanja PCB, proizvodne lestvice in proračuna. Modeli z visoko zapletenostjo so primerni za popolnoma samodejne tiskalnike, medtem ko lahko manjša proizvodnja koristi od polavtomatskih ali ročnih modelov.
  • Katere so ključne vzdrževalne točke za tiskalnik SMT spajkalne paste?
    加 Created with Sketch.
    形状 Created with Sketch.
    Redno čistite tiskarsko površino in šablono, preverite obrabo na mehanskih komponentah in izvedite potrebne kalibracije in strokovno vzdrževanje, da zagotovite učinkovito delovanje.
  • Kakšne so običajne težave s tiskalniki spajkalnikov SMT in njihovimi rešitvami?
    加 Created with Sketch.
    形状 Created with Sketch.
    Pogosta vprašanja vključujejo neenakomerno prijavo za spajkalno pasto in neskladje. Rešitve vključujejo prilagajanje nastavitev tiskalnika, preverjanje šablone in kakovost paste ter izvajanje potrebnega vzdrževanja.
  • Kako lahko izboljšam proizvodno učinkovitost mojega tiskalnika SMT spajkalne paste?
    加 Created with Sketch.
    形状 Created with Sketch.
    Optimizacija tiskarskih parametrov, izvajanje redne vzdrževanja in izvajalcev usposabljanja lahko znatno poveča učinkovitost proizvodnje.
  • Ali zagotavljate podporo po prodaji?
    加 Created with Sketch.
    形状 Created with Sketch.
    Da, ponujamo celovito podporo po prodaji, storitve 7*24 ur, vključno z namestitvijo, usposabljanjem in vzdrževalnimi storitvami, da zagotovimo, da bo vaša oprema ostala v optimalnem stanju.
  • Tiskanje zaslona proti tiskanju s šablonom
    加 Created with Sketch.
    形状 Created with Sketch.
    Medtem ko obe metodi na PCB uporabljata spajkalno pasto, se tiskanje šablon pogosteje uporablja pri proizvodnji SMT za večjo natančnost in ponovljivost. Tiskanje zaslona je bilo zgodovinsko uporabljeno, vendar nima dobrega nadzora, potrebnega za sodobno elektroniko. Stencil tiskanje v nasprotju s tem uporablja kovinsko šablono za uporabo spajke paste natančno na vsaki plošči, kar je ključnega pomena za modele PCB z visoko gostoto. Tiskalniki za spajkalnike se zanašajo na tiskanje šablonov, da bi prinesli natančne, ponovljive rezultate, zlasti za zapletene postavitve in majhne komponente. Izbira med temi metodami je odvisna od posebnih zahtev zasnove PCB, pri čemer je tiskanje šablona zaradi svoje natančnosti najprimernejša metoda za večino aplikacij SMT.
