ICT-6561
I.C.T
| Količina: | |
|---|---|
| Predstavitev popolnoma samodejnega tiskalnika šablon SMT
Popolnoma samodejni tiskalnik šablon SMT podjetja ICT je najboljša izbira za sodobno sestavljanje tiskanih vezij. Ta stroj ponuja visoko natančnost in hitrost s 7-sekundnim ciklom tiskanja in natančnostjo ±0,025 mm. Avtomatizira nanašanje spajkalne paste, zmanjšuje ročne napake in odpadke ter hkrati izboljšuje kakovost. Zasnovan za industrije, kot so potrošniška elektronika, LED in avtomobilska industrija, ima samodejno kalibracijo PCB, nastavljiv pritisk strgala in čiščenje šablon. IKT združuje Industrijo 4.0 in sisteme MES za pametne tovarniške rešitve. Z enostavnim upravljanjem v sistemu Windows 10 in trpežnimi materiali vrhunskih blagovnih znamk zagotavlja dolgoročno zanesljivost. Ta tiskalnik pomaga tovarnam povečati produktivnost in zadovoljiti različne potrebe z učinkovitim in stabilnim delovanjem.
| Značilnost
Tiskalnik PCB zagotavlja visoko natančnost s ponavljajočo se natančnostjo pozicioniranja ±0,01 mm in natančnostjo tiskanja ±0,025 mm. To zagotavlja popoln nanos vsake plasti spajkalne paste, kar zmanjšuje napake pri sestavljanju tiskanega vezja. Napredni sistem vida uporablja enotne obročaste svetlobe in koaksialne svetlobne vire za identifikacijo različnih vrst tiskanih vezij, vključno s pocinkanjem in FPC. Ta natančnost je idealna za tiskana vezja z majhnim korakom, zaradi česar je primerna za LED in avtomobilsko elektroniko, kjer je kakovost ključnega pomena.
S 7-sekundnim ciklom tiskanja ta tiskalnik občutno pospeši proizvodne linije. Nastavitve hitre menjave linije omogočajo hitre prilagoditve, kar zmanjšuje čas izpadov. Ta funkcija je popolna za tovarne, ki morajo učinkovito obravnavati velika naročila. Samodejni nadzorni sistem prilagaja hitrost in razdaljo ločevanja, kar zagotavlja dosledne rezultate. Ta hitrost v kombinaciji z visoko ponovljivostjo pomaga izpolnjevati kratke roke, hkrati pa ohranja vrhunsko kakovost izpisa.
Tiskalnik vključuje samodejni sistem čiščenja s suho, mokro in vakuumsko možnostjo. Ta funkcija odstrani spajkalno pasto z obeh strani šablone, kar zagotavlja čiste odtise vsakič. Edinstveni pršilni sistem uporablja programsko opremo za nadzor alkohola in porabe papirja ter varčuje z materiali. Ta avtomatizacija zmanjša ročni napor in ohranja visoko kakovost tiskanja, zaradi česar je stroškovno učinkovita izbira za obremenjena proizvodna okolja.
| Specifikacija
| Model | ICT-4034 | ICT5134 | IKT-5151 |
| Velikost okvirja (mm) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| Velikost PCB (mm) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| Smer prevoza | Levo-desno; Desno levo; Levo levo; Desno desno | ||
| Podporni sistem | Magnetni zatič/dvig tabela, prilagojena/podporna blok | ||
| Vpenjalni sistem | Stransko vpenjanje (vakuumska šoba, avtomatski izvlečni tlak Z je možnost) | ||
| Tiskalna glava | Dve neodvisni motorizirani tiskalni glavi | ||
| Vrsta strgala | Nerjaveče jeklo (standard), plastika | ||
| Čistilni sistem | Suho, mokro, vakuumsko | ||
| Pregled | 2D pregled (standard) | ||
| Napajanje | AC:220±10%,50/60HZ,3Kw | ||
| Metoda nadzora | PC nadzor | ||
| Dimenzija (mm) | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| Model | IKT-6534 | ICT-6561 | ICT-9060 |
| Velikost okvirja (mm) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| Velikost PCB (mm) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| Dimenzija (mm) | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* IKT še naprej deluje na kakovosti in uspešnosti, specifikacije in videz se lahko posodobijo brez posebnega obvestila.

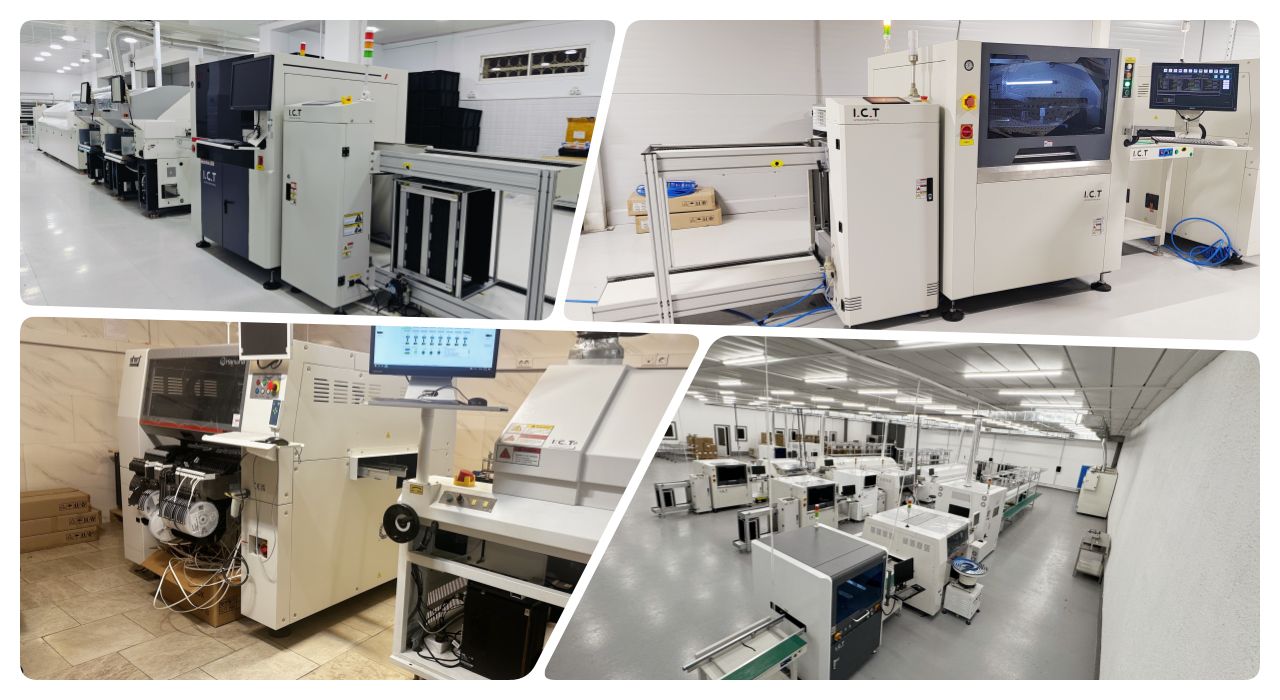

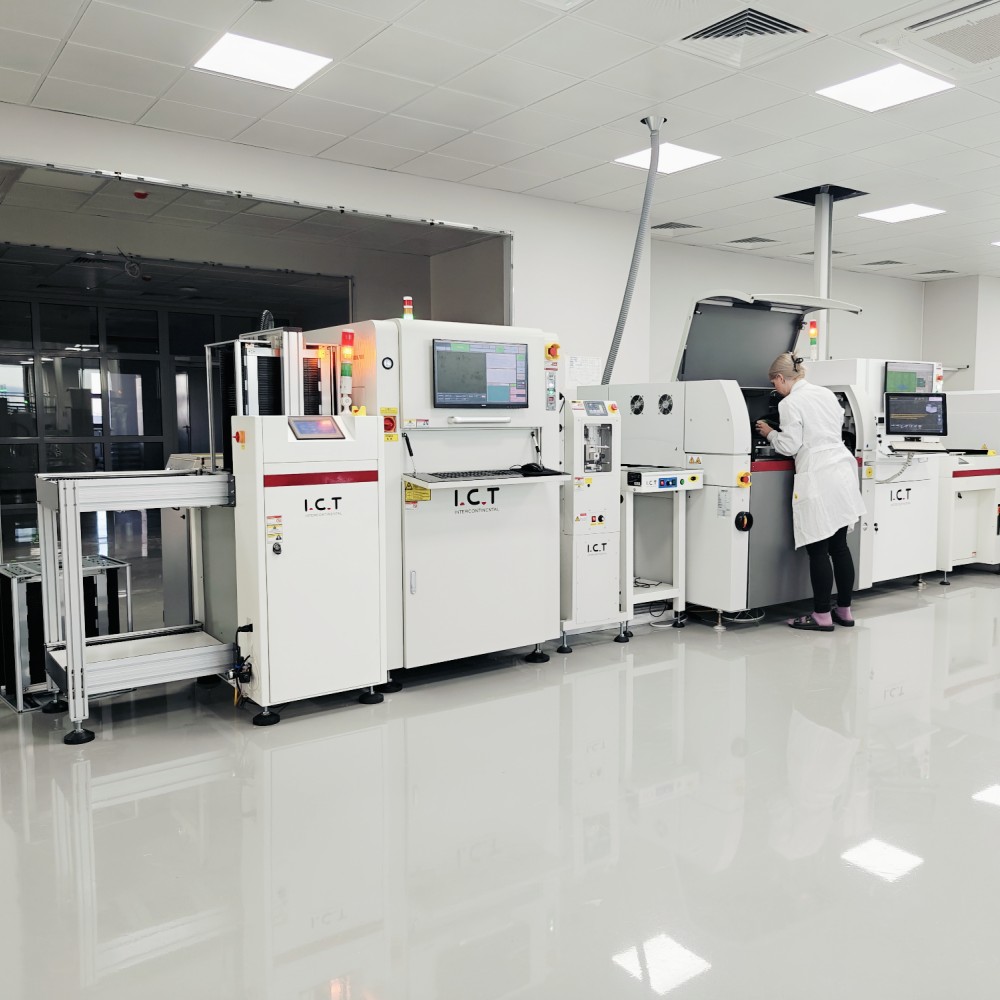

| Seznam linijske opreme SMT
Naša visokokakovostna proizvodna linija PCBA vključuje napredno opremo za učinkovito in natančno sestavljanje PCB. Popolnoma avtomatizirana linija za SMT vključuje nalagalnik, samodejni tiskalnik za natančen nanos spajkalne paste, stroj za pobiranje in namestitev za natančno namestitev komponent, peč za ponovno prelivanje za zanesljivo spajkanje in sistem AOI za temeljit pregled napak. Ta visokokakovostna proizvodna linija PCBA zagotavlja nemoteno delovanje, visoko zanesljivost in poceni montažo SMT, ki izpolnjuje različne zahteve industrije.
| Ime izdelka | Namen v liniji SMT |
|---|---|
| PCB nakladalnik | Samodejno naloži gole PCB-je v linijo. |
| Spajkalni tiskalnik | Natančno natisne spajkalno pasto na plošče PCB. |
| Izberite in postavite stroj | Natančno montira komponente na PCB. |
| Opozori peči | Topi spajko, da tvori trdne spoje. |
| Aoi stroj | Pregleduje spajkalne spoje in napake pri namestitvi. |
| SPI stroj | Preveri višino in kakovost spajkalne paste. |
| Oprema za sledljivost | Beleži in spremlja proizvodne podatke: Laserski označevalni stroj /nastavek za etikete/ Brizgalni tiskalnik |

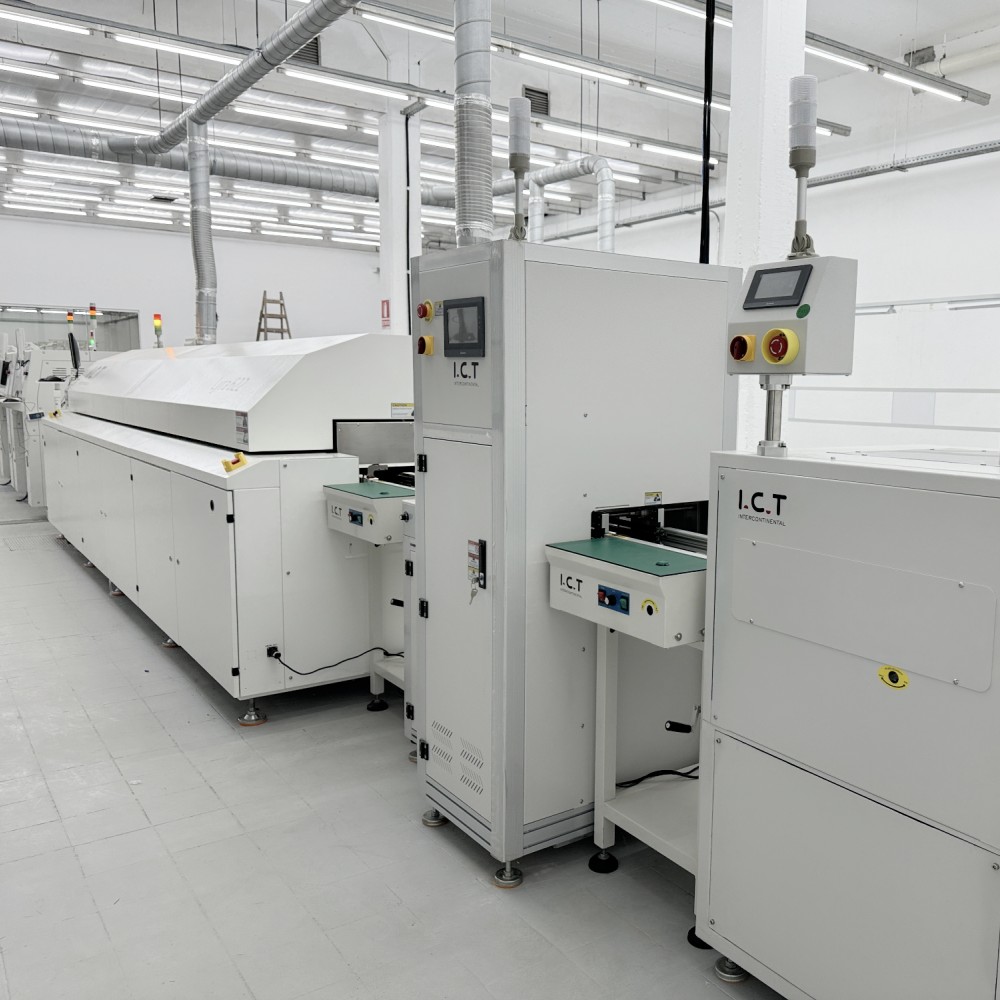

| Video o uspehu stranke
Leta 2025 so inženirji IKT obiskali tovarno strank, ki proizvaja LED-razsvetljavo za dom, da bi zagotovili storitve namestitve in usposabljanja. Stranka je potrebovala popolnoma avtomatsko SMT linijo s 13 stroji, skupne dolžine 29 metrov, vendar je imela omejen prostor 21 metrov v dolžino in 5 metrov v širino. ICT je zasnoval postavitev v obliki črke U, ki se prilega liniji v dolžino 16 metrov in širino 2,7 metra. Po dveh dneh namestitve in odpravljanja napak, ki jim je sledilo šest dni usposabljanja in tehnične podpore, je bil projekt uspešno izveden. Ta rešitev je učinkovito zadovoljila prostorske in proizvodne potrebe naročnika.

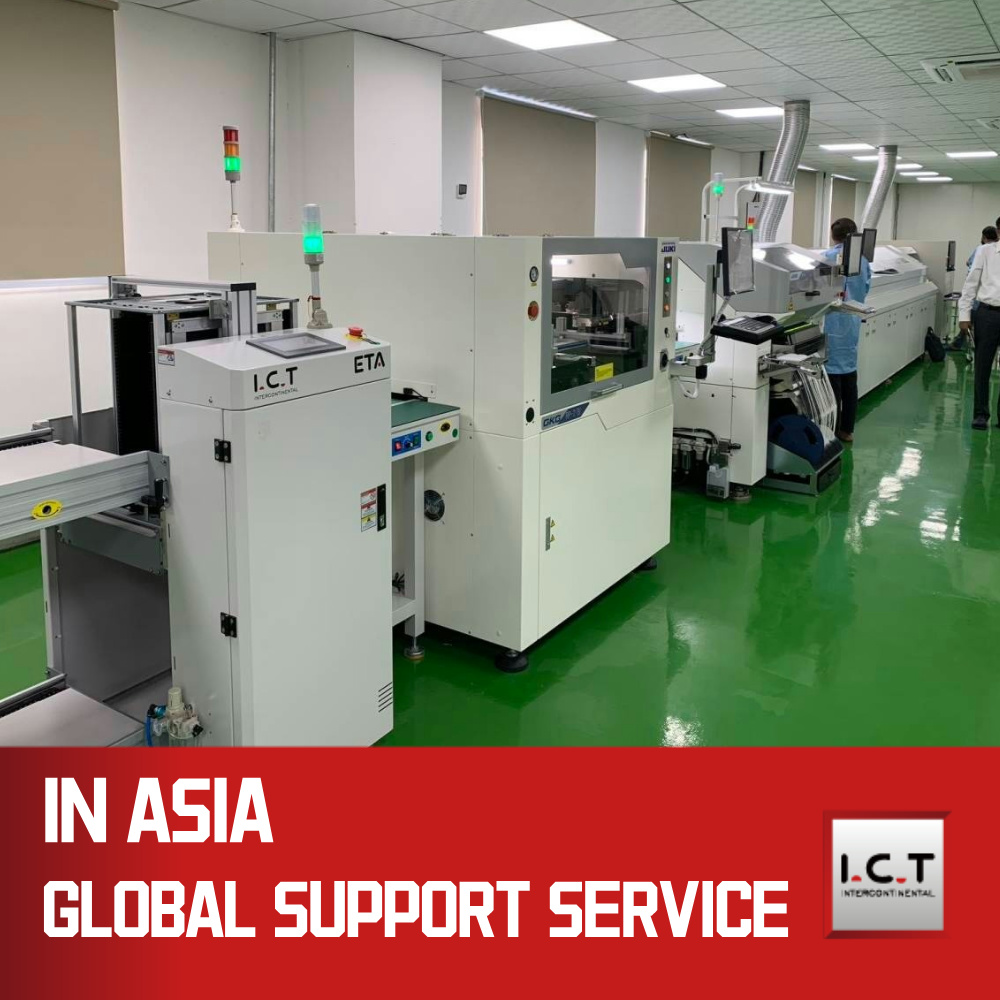

| Storitve in podpora pri usposabljanju
IKT zagotavlja odlične storitve in usposabljanje za PCB tiskalnik. Naša ekipa nudi namestitev, vzdrževanje in tehnično podporo za zagotovitev nemotenega delovanja. Zagotavljamo praktično usposabljanje za operaterje, jih naučimo uporabljati vmesnik Windows 10 in upravljati funkcije tiskalnika. Naša globalna servisna mreža je pripravljena pomagati s hitrimi odzivi in strokovnim vodstvom. Z več kot 25-letnimi izkušnjami strankam pomagamo optimizirati njihove proizvodne procese in rešiti morebitne težave, kar zagotavlja dolgoročni uspeh in zadovoljstvo.
| Mnenja strank
Stranke obožujejo naš PCB tiskalnik in storitve! Hvalijo naše inženirje za njihovo usposobljeno podporo in hitro reševanje težav. Visoko ocenjujeta zanesljivost opreme in kakovosten tisk. Naše skrbno pakiranje in hitro pošiljanje sta deležna tudi pohval. Stranke cenijo naš hiter odziv na njihova vprašanja, zaradi česar se vedno počutijo podprte.
| Certifikati in standardi
ICT ima vrhunske certifikate, kot so CE, RoHS in ISO9001, ki zagotavljajo varnost in kakovost. Imamo tudi patente za naše inovativne dizajne. Ti certifikati dokazujejo našo zavezanost visokim standardom in zanesljivemu delovanju v vsakem tiskalniku PCB.
| O podjetju ICT in naši tovarni
ICT je vodilni ponudnik elektronskih rešitev z več kot 25-letnimi izkušnjami. Ukvarjamo se z raziskavami, razvojem in proizvodnjo z veliko ekipo, ki hitro raste in služi več kot 1600 strankam v 72 državah. Našo tovarno odlikujejo stroga testiranja in močan sistem vodenja kakovosti. S sedežem v mestu Dongguan na Kitajskem ponujamo globalne rešitve z napredno tehnologijo in zanesljivimi izdelki.
