ICT-P3
I.C.T
| Količina: | |
|---|---|

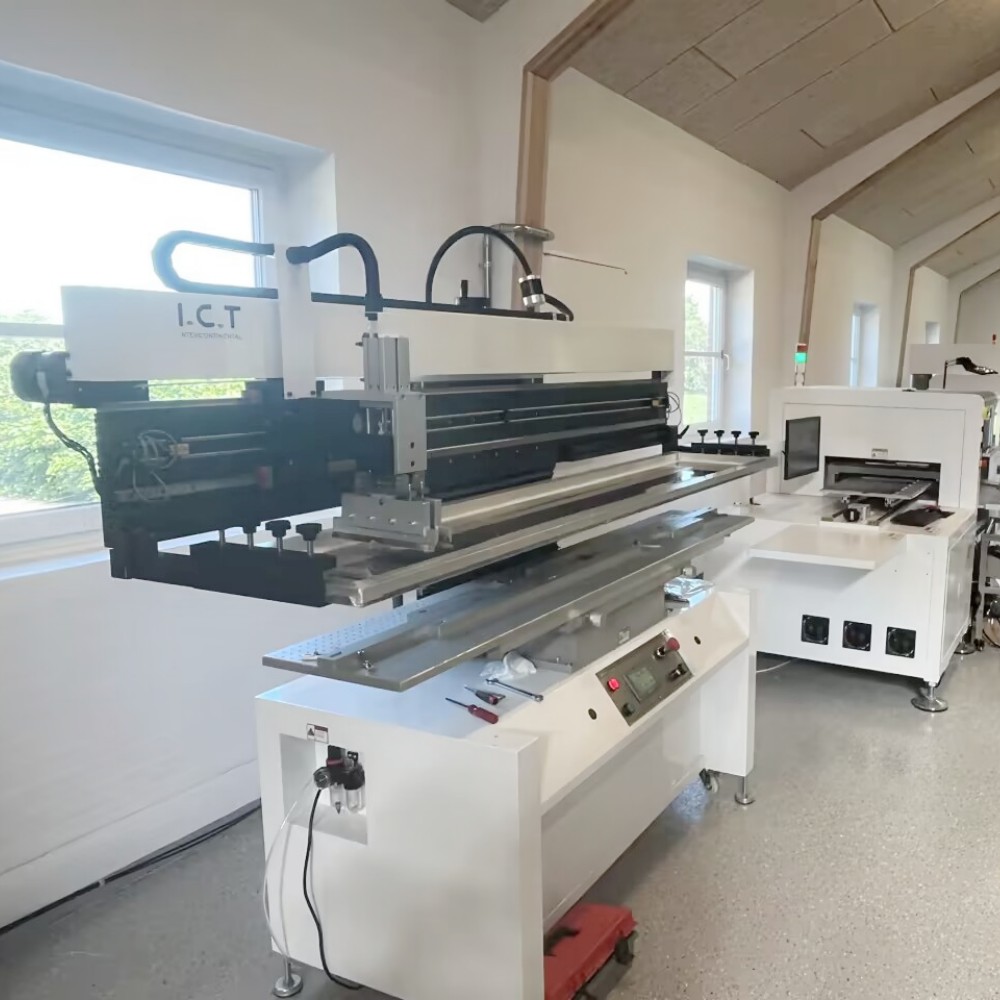

| Visoko natančen polavtomatski tiskalnik PCB
ICT-P3 Semi-Auto SMT Dual Squeegee PCB tiskalnik je popoln začetni stroj za novoustanovljene tovarne in laboratorije. Tajvanska linearna vodila TBI in japonski senzorji Omron zagotavljajo natančnost ponovitve ±0,05 mm v vsakem ciklu. Dva neodvisna cilindra in dvojna drsna vodila ohranjajo enakomeren pritisk strgala po celotnem območju 300 × 350 mm. Modularna platforma uporablja naključne zatiče in podporne bloke, ki ustrezajo enostranskim ali dvostranskim PCB-jem debeline 0,2–6 mm. Angleški zaslon na dotik s funkcijo učenja ponuja ročne, polavtomatske in popolnoma samodejne načine – novi operaterji obvladajo polavtomatski šablonski tiskalnik z dvojnim strgalom v pol dneva. Zaradi časa cikla pod 10 sekundami in samo 200 W moči je polavtomatski tiskalnik spajkalne paste tih, energijsko varčen in idealen za prototipe LED razsvetljave, medicinske naprave in majhno potrošniško elektroniko.
| Značilnost

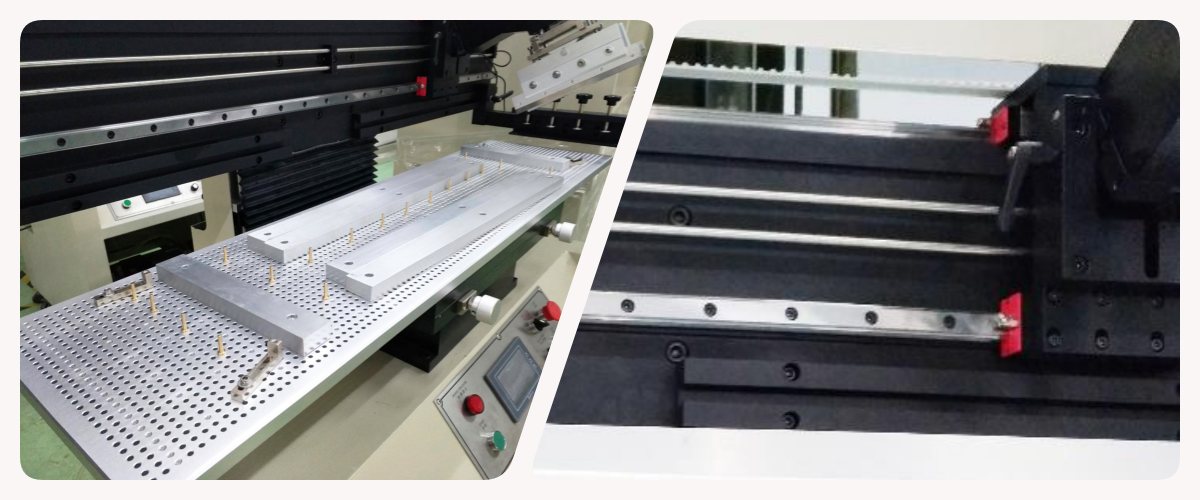

Univerzalne zatiče in magnetne podporne bloke je mogoče v nekaj sekundah postaviti kamor koli, da se ujemajo s katerim koli vzorcem lukenj za PCB. Tajvanska natančna linearna vodila in uvoženi koračni motor Leadshine zagotavljajo gladko gibanje brez tresljajev. Otiral se ročno dvigne za izjemno hitro polnjenje paste in čiščenje. Pametni mejni senzorji samodejno skrajšajo potovalno razdaljo in zaščitijo mehanizem. Ta kombinacija omogoča polavtomatskemu tiskalniku PCB preklapljanje med različnimi ploščami brez kakršnega koli orodja ali zamude.

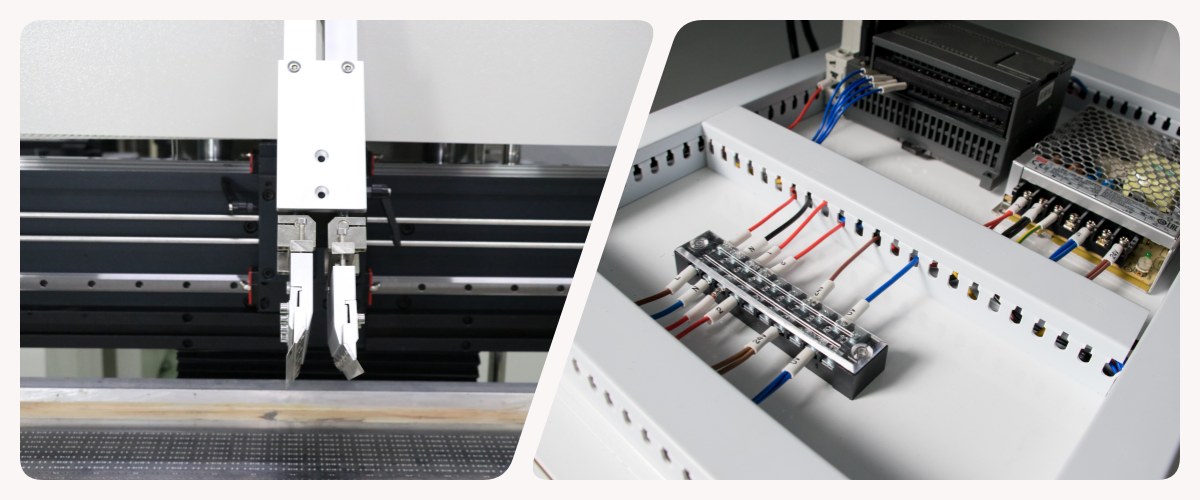

Dva visokonatančna cilindra SMC ločeno nadzorujeta levi in desni otiralnik, medtem ko dvojna drsna vodila zaklenejo stabilnost ravni 0,01 mm. Manometer in digitalni krmilnik hitrosti (0–200 mm/s) omogočata operaterjem, da v nekaj sekundah nastavijo popolne nastavitve. Prijazen angleški zaslon na dotik z načinom učenja in navigacijo podpira ročno, polavtomatsko in popolnoma samodejno delovanje. Osnovni deli proizvajalcev Delta, SMC in Omron zagotavljajo, da polavtomatski tiskalnik PCB deluje 24/7 s skoraj ničelno stopnjo napak in minimalnimi stroški vzdrževanja.
| Specifikacija
| Model | P3 | P6 | P12 | P15 |
| Natančnost | +/- 0,05 mm | +/- 0,05 mm | +/- 0,05 mm | +/- 0,05 mm |
| Velikost PCB | 300 x 350 mm | 600 x 350 mm | 1200 x 350 mm | 1500 x 350 mm |
| Velikost platforme | 320 x 400 mm | 700 x 400 mm | 1350 x 400 mm | 1650 x 400 mm |
| Velikost šablone (mm) | 370*470-550*650 | 370*470-550*650 | 370*470-1500*650 | 370*470-1750*650 |
| Debelina PCB | 0,2 - 6 mm | 0,2 - 6 mm | 0,2 - 6 mm | 0,2 - 6 mm |
| Postavitev šablone | Ročno | Ročno | Ročno | Ročno |
| Čas cikla | < 10 sek. | < 10 sek. | < 12 sek. | < 12 sek. |
| Poraba energije | 200 W | 200 W | 220 W | 220 W |
| Napajanje | 1 -PH, 220VAC 50/60HZ | 1 -PH, 220VAC 50/60HZ | 1 -PH, 220VAC 50/60HZ | 1 -PH, 220VAC 50/60HZ |
| Zračni tlak | 4,5-6 kg/cm | 4,5-6 kg/cm | 4,5-6 kg/cm | 4,5-6 kg/cm |
| Hitrost strgala | 0-200 mm/sek | 0-1200 mm/sek | 0-200 mm/sek | 0-200 mm/sek |
| Dimenzija | 850x750x1650 mm | 1050x750x1650 mm | 1660x750x1650 mm | 2100x750x1650 mm |
| Teža | 280 kg | 300 kg | 356 kg | 430 kg |
| Dolžina strgala | 250 mm | 250 mm | 250 mm | 250 mm |
| Višina ploščadi | 950 mm | 950 mm | 950 mm | 950 mm |
| Možnost: Posebno velikost lahko prilagodite | ||||
* IKT še naprej deluje na kakovosti in uspešnosti, specifikacije in videz se lahko posodobijo brez posebnega obvestila.
| Seznam linijske opreme SMT
ICT visokokakovostna proizvodna linija PCBA ima napredno opremo za učinkovito in natančno sestavljanje PCB. Popolnoma avtomatizirana linija za SMT vključuje nalagalnik, samodejni tiskalnik za natančen nanos spajkalne paste, stroj za pobiranje in namestitev za natančno namestitev komponent, peč za ponovno prelivanje za zanesljivo spajkanje in sistem AOI za temeljit pregled napak. Ta visokokakovostna proizvodna linija PCBA zagotavlja nemoteno delovanje, visoko zanesljivost in poceni montažo SMT, ki izpolnjuje različne zahteve industrije.
| Ime izdelka | Namen v liniji SMT |
|---|---|
| PCB nakladalnik | Samodejno naloži gole PCB-je v linijo. |
| Spajkalni tiskalnik | Natančno natisne spajkalno pasto na plošče PCB. |
| Izberite in postavite stroj | Natančno montira komponente na PCB. |
| Opozori peči | Topi spajko, da tvori trdne spoje. |
| Aoi stroj | Pregleduje spajkalne spoje in napake pri namestitvi. |
| SPI stroj | Preveri višino in kakovost spajkalne paste. |
Pregleduje celovitost notranjih spajkalnih spojev in odkriva skrite napake. | |
| SMT čistilni stroj | Uporablja se za čiščenje PCB-jev, šablon, napeljav, šob itd. |
| PCB stroj za rezanje | Izrežite PCBA v končni izdelek |
| Oprema za sledljivost | Zapisuje in sledi proizvodnim podatkom: stroj za lasersko označevanje/ nastavek za nalepke /brizgalni tiskalnik |
| Študija primera uspeha stranke – tovarna LED v Savdski Arabiji
Leta 2025 je kupec iz Savdske Arabije, ki proizvaja sijalke LED, naročil celotno linijo SMT, vključno s polavtomatskim tiskalnikom PCB ICT-P15, JUKI RS-1R pick-and-place in pečico za reflow L8. Dva inženirja IKT sta priletela v tovarno, dokončala namestitev v dveh dneh in usposabljala lokalno ekipo polnih sedem dni. Celotna linija je naslednji dan začela množično proizvodnjo s popolno kakovostjo tiskanja na 1200 mm LED cevi in brez napak. Stranka je bila izjemno zadovoljna s stabilno zmogljivostjo, skrbno pakiranjem v leseno ohišje, ki je prispelo nepoškodovano, in bliskovito hitro inženirsko podporo, ki ji je prihranila tedne časa za odpravljanje napak.
| Globalna podpora za storitve in usposabljanje
IKT zagotavlja pravo storitev na enem mestu, ki zajema vse od brezplačne zasnove postavitve linije, tovarniškega sprejemnega preizkusa, profesionalnega prevoza po morju/zraku, namestitve na kraju samem, 7-10 dni praktičnega usposabljanja, enoletnih brezplačnih rezervnih delov, doživljenjske podpore na daljavo prek WeChat/TeamViewerja do optimizacije procesov in predlogov za nadgradnjo. Naših 20 izkušenih inženirjev služi 72 državam s 4-urno garancijo odziva, 24/7 na spletu. Vsak polavtomatski tiskalnik PCB gre skozi 48-urni preizkus staranja pri polni obremenitvi in 100-odstotni pregled delovanja v naši 12.000 m² veliki tovarni s certifikatom ISO9001. Stranke uživajo v zagonu brez tveganja, krajšem času izpadov, višjih donosih in resničnem dolgoročnem partnerstvu, ki raste skupaj z njihovim poslom.
| Mnenja strank
Več kot 1600 tovarn v 72 državah se odloči za IKT zaradi naših popolnih rešitev na enem mestu in močne globalne tehnične podpore. Zaupajo naši storitvi na ključ, skrbnemu pakiranju, strokovnemu usposabljanju na kraju samem, izjemno hitremu odzivu in zanesljivi vseživljenjski oskrbi. Stranke z nami nenehno širijo linije, ker jim pomagamo, da proizvedejo več, zaslužijo več in skrbijo manj – pravo zadovoljstvo in dolgoročno sodelovanje, ki je vedno koristno za vse.
| Certifikati in standardi
Vsak ICT polavtomatski tiskalnik PCB ima certifikate CE, RoHS, ISO9001:2015 in več patentov za izume. Popolno varnostno testiranje in strog nadzor kakovosti v lastnem laboratoriju izpolnjujeta evropske, ameriške in mednarodne standarde. Ti certifikati dokazujejo našo močno zavezanost varstvu okolja, varnosti delavcev, varčevanju z energijo in dolgoročni zanesljivosti, ki ji kupci lahko zaupajo v letih težke proizvodnje.
| O podjetju ICT in naši tovarni
Podjetje ICT, ustanovljeno leta 2012, ima v Dongguanu 12.000 m² veliko sodobno tovarno z 89 zaposlenimi in 20 inženirji s polnim delovnim časom. Sami raziskujemo, načrtujemo, sestavljamo in testiramo vsak stroj po celotnem sistemu ISO9001. Z več kot 1600 strankami v 72 državah hitro rastemo z vedno zagotavljanjem vrhunske opreme, poštenih cen in doživljenjske podpore. Osem tujih pisarn in lokalni partnerji pomenijo, da je strokovna pomoč vedno v bližini.
