RS-1R
JUKI
| Količina: | |
|---|---|

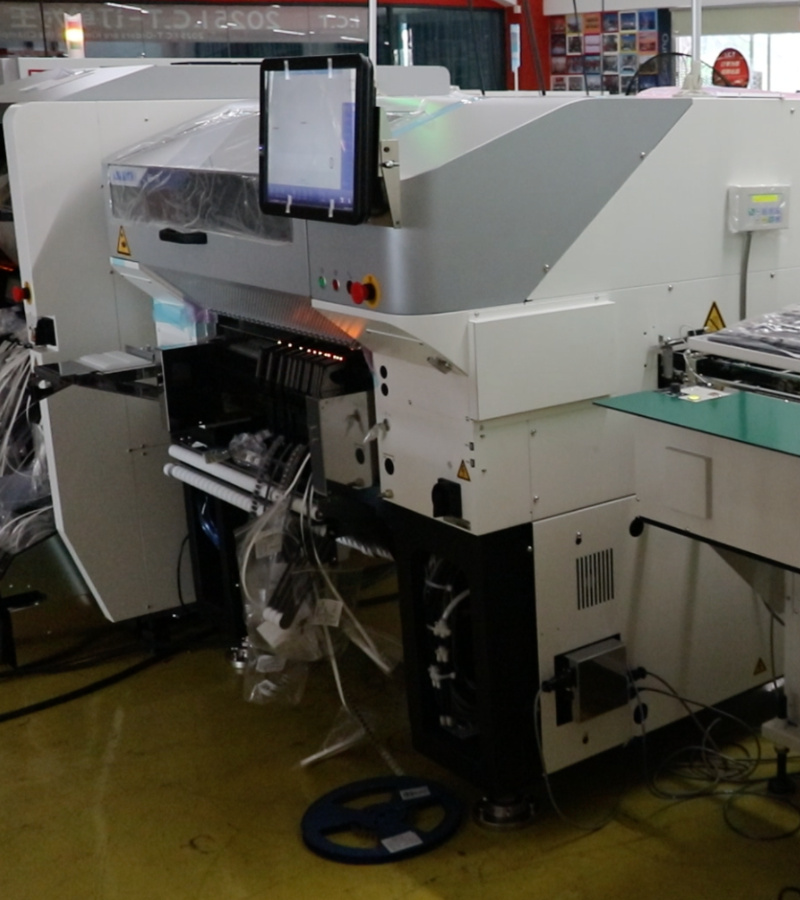

| Avtomatski stroj za sestavljanje LED žarnic SMT
Tovarne potrebujejo hitrost in natančnost. JUKI Pick and Place Machine omogoča oboje. Na plošče brez napak montira majhne čipe in velike dele. Stroji delujejo v modulih. Uporabniki dodajajo ali spreminjajo enote, ko proizvodnja raste. Vision kamere preverjajo vsak del v realnem času. Nastavitev je preprosta. Programiranje traja malo časa. Ozka oblika se prilega ozkim prostorom. IKT pomaga od prvega načrta do vsakodnevne vožnje. Linije ostanejo gladke. Izhod ostaja visok. Ta serija dobro služi izdelovalcem LED žarnic in drugim velikoserijskim obratom. Rezultati so hitri in čisti.
| Značilnosti modela stroja za izbiro in postavitev JUKI

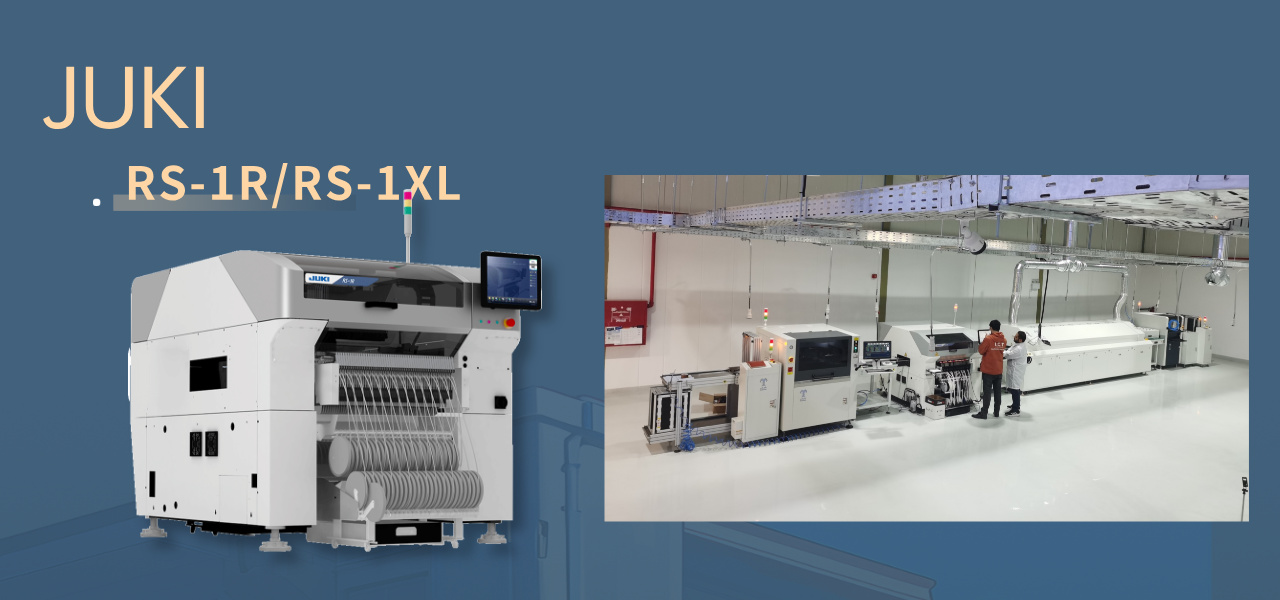

Funkcije serije RS-1R / RS-1XL
RS-1R deluje pri 47.000 CPH. Postavlja dele z natančnostjo ±35 µm. Plošče so velike do 650 × 370 mm ali širše pri RS-1XL pri 650 × 560 mm. Glava Takumi se prilagaja sproti. Obdeluje čudne oblike in mešane serije. Podajalniki dosežejo 112. Preklopi so hitri. Vid hitro najde slaba znamenja. Nadzor sile ščiti tanke deske. Ti modeli ustrezajo prožnim linijam. Kombinirajo se z enotami za visoke hitrosti. LED plošče in standardne plošče potekajo ena poleg druge. Čas nedelovanja se zmanjša. Donos se poveča.

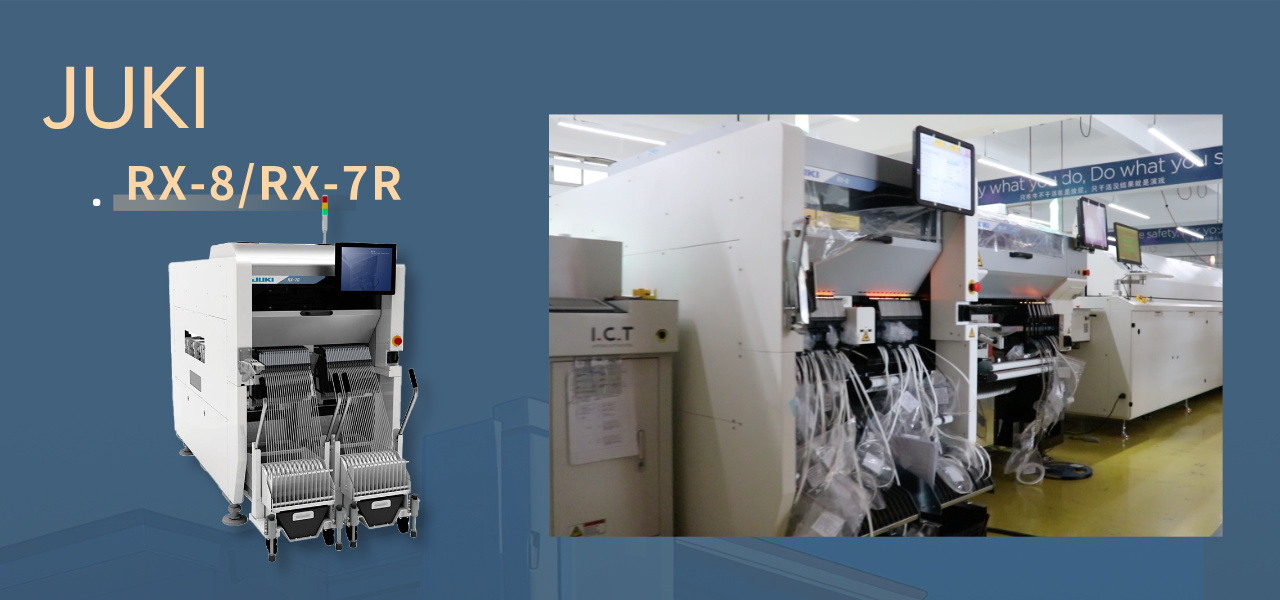

Funkcije serije RX-7R / RX-8
Hitrost je tu prednost. RX-7R doseže 75.000 CPH. RX-8 doseže 100.000 CPH z novo glavo P20. Oba ostajata ozka pri širini 998 mm. Brezhibno postavijo žetone 03015. Vzporedne glave delujejo skupaj. Vision uporablja koaksialno svetlobo za jasne slike. Način z majhnim udarcem ščiti lomljive dele. Podatki tečejo med stroji. Slabe oznake gredo gorvodno. Raven komponent ostane polna. Te enote vodijo v delih na kvadratni meter. Veliko delo z majhnimi čipi, kot so mobilni telefoni ali gonilniki LED, najbolje deluje na njih.
| Specifikacija
| Parameter | RS-1R | RS-1XL | RX-7R | RX-8 |
|---|---|---|---|---|
| Hitrost umestitve (optimalni CPH) | 47.000 | 42.000 | 75.000 | 100.000 |
| Največja velikost plošče (mm) | 650 × 370 (enojno/dvojno) | 650 × 560 | 510 × 450 (enopasovni) | 510 × 450 (pribl.) |
| Najmanjša velikost plošče (mm) | 50 × 50 | 50 × 50 | 50 × 50 | 50 × 50 |
| Višina komponente (največ mm) | 25 | 25 | 3-10,5 (odvisno od glave) | 3 |
| Najmanjša komponenta | 0201 (metrični) | 0201 (metrični) | 03015 (metrični) | 0201 (pribl. 0,4 × 0,2 mm) |
| Največja komponenta (mm) | 74 kvadratnih / 150×50 | 74 kvadratnih / 150×50 | 25 kvadratnih | 5 kvadratnih |
| Vhodi podajalnika (maks.) | 112 | 112 | 76 | 56 (približno) |
| Natančnost postavitve | ±35 µm (Cpk ≥1) | ±35 µm (Cpk ≥1) | ±40 µm (pribl.) | Visoka natančnost (vid) |
| Širina stroja (mm) | 1.500 (približno) | 2,109 | 998 | 998 |
| Vrsta glave | Takumi inline glava | Takumi inline glava | Vzporedne rotacijske glave (P16S) | P20 rotacijska glava |

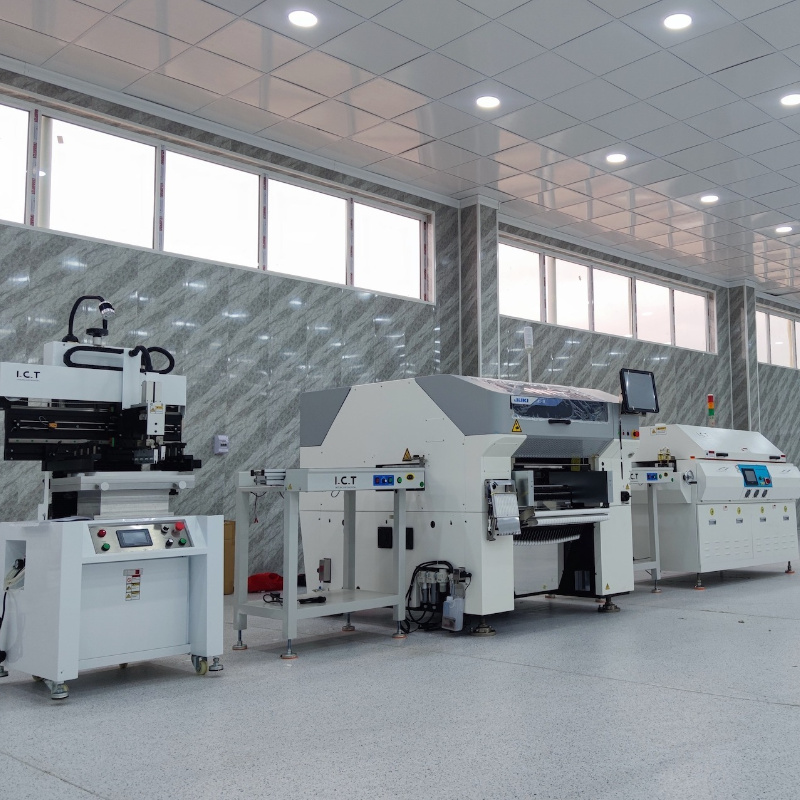

| Seznam linijske opreme SMT
ICT gradi trdne linije PCBA, ki trajajo. Vakuumski nakladalnik vleče deske čiste. Tiskalnik položi pasto enakomerno in natančno. JUKI Pick and Place Machine postavi vsak žeton tja, kamor spada. Večconske reflow ključavnice so močne. AOI opazi vsako napako, preden odide. Tesni transportni trakovi. Odbojniki ohranjajo pretok enakomeren. Donos se visoko dvigne. Stroški ostanejo nizki. Brez šibkih členov. Linije tečejo za avtomobilsko moč in delo z LED žarnicami. Plošče so pripravljene za resnični svet. Stojimo za celotnim sistemom.
| Ime izdelka | Namen v liniji SMT |
|---|---|
| SMT linija | Popolna avtomatska proizvodna linija SMT na ključ za vaše polje |
| PCB transporter | Samodejno naloži gole PCB-je v linijo. |
| Spajkalni zaslonski tiskalnik | Natančno natisne spajkalno pasto na plošče PCB. |
| Izberite in postavite stroj | Natančno montira komponente na PCB. |
| Opozori peči | Topi spajko, da tvori trdne spoje. |
| Aoi stroj | Pregleduje spajkalne spoje in napake pri namestitvi. |
| Video o uspehu stranke
Ena stranka izdeluje napajalnike za avtomobile. Video prikazuje njihove celotne linije SMT in DIP pri delu. Plošče vstopajo čiste skozi vakuumski nakladalnik. Lepilo se odtisne popolno. JUKI Pick and Place Machine hitro in resnično napolni deske. Peči za ponovno pretapljanje strdijo trdno spajko. AOI preveri vsak sklep. Transporterji gladko premikajo deske. Hladilne postaje in hranilniki držijo tempo. Na strani DIP valovna spajka obravnava dele skozi luknje. Plavutke obračajo deske. Funkcija IKT testov. Stranka govori neposredno: vse se povezuje, nič se ne ustavi, kakovost ostaja visoka. Posnetki so jasni od začetka do konca. Izhod izpolnjuje stroge avtomobilske standarde brez zamud.
| Storitve in podpora pri usposabljanju
IKT pošlje inženirje na lokacijo. Namestijo JUKI Pick and Place Machine in preizkusijo vsako funkcijo. Usposabljanje je praktično. Operaterji se učijo programiranja, dnevnih pregledov in hitrih popravkov. Oddaljene povezave rešijo težave v nekaj urah. Načrti vzdrževanja skrbijo, da so stroji iz leta v leto ostri. Vsako vrstico preučimo in predlagamo boljši pretok. Nadgradnje so enostavne. Globalne pisarne pomenijo, da pomoč prispe hitro, kamor koli na svetu. Stranke tečejo s polno hitrostjo brez dolgih postankov. Zaupanje se gradi od prvega dne. Proizvodnja ostaja močna.
| Povratne informacije strank
Stranke govorijo naravnost. Všeč so jim naši inženirji, ki pridejo pripravljeni in hitro popravijo. JUKI Pick and Place Machine zasluži spoštovanje zaradi enakomerne hitrosti in malo napak. Pakiranje je skrbno; stroji varno dosežejo mesta. Vprašanja dobijo odgovore hitro, pogosto še isti dan. Storitev se zdi blizu tudi čez oceane. Proge tečejo dlje z manj težavami. Izhodne številke naraščajo. Stranke pravijo, da celoten paket – stroj, ljudje, podpora – zagotavlja resnično vrednost pri vsaki premiku. Zaupanje raste z vsakim pravilno opravljenim delom.
| Certifikati in standardi
Vsak JUKI Pick and Place stroj ima močne oznake. CE dokazuje, da izpolnjuje evropska varnostna pravila. RoHS dokazuje, da v notranjosti ni škodljivih materialov. ISO9001 nadzira kakovost od začetka do pošiljanja. Številni patenti ščitijo glave in vidne sisteme. Ti dokumenti pomenijo, da so stroji varni za delavce, prijazni do zemlje in narejeni tako, da trajajo. Stranke kupujejo z zaupanjem. Svetovni standardi so brez dvoma izpolnjeni.
| O IKT podjetju in tovarni
IKT vodi lastne raziskovalne skupine. Nove ideje se hitro spremenijo v prave stroje. Vse izdelujemo v velikih sodobnih obratih. Strogi testi se dogajajo na vsakem koraku. Število osebja stalno raste. Pisarne se vsako leto odprejo v več državah. Več kot 1600 strank v 72 državah uporablja naše linije. Rast prihaja iz trdega dela in jasnih rezultatov. Sistemi kakovosti spremljajo vsak del. JUKI Pick and Place Machine pusti tla pripravljena za težko vsakodnevno uporabo. Smo močan partner po vsem svetu.
