ICT-5700
I.C.T
| Količina: | |
|---|---|

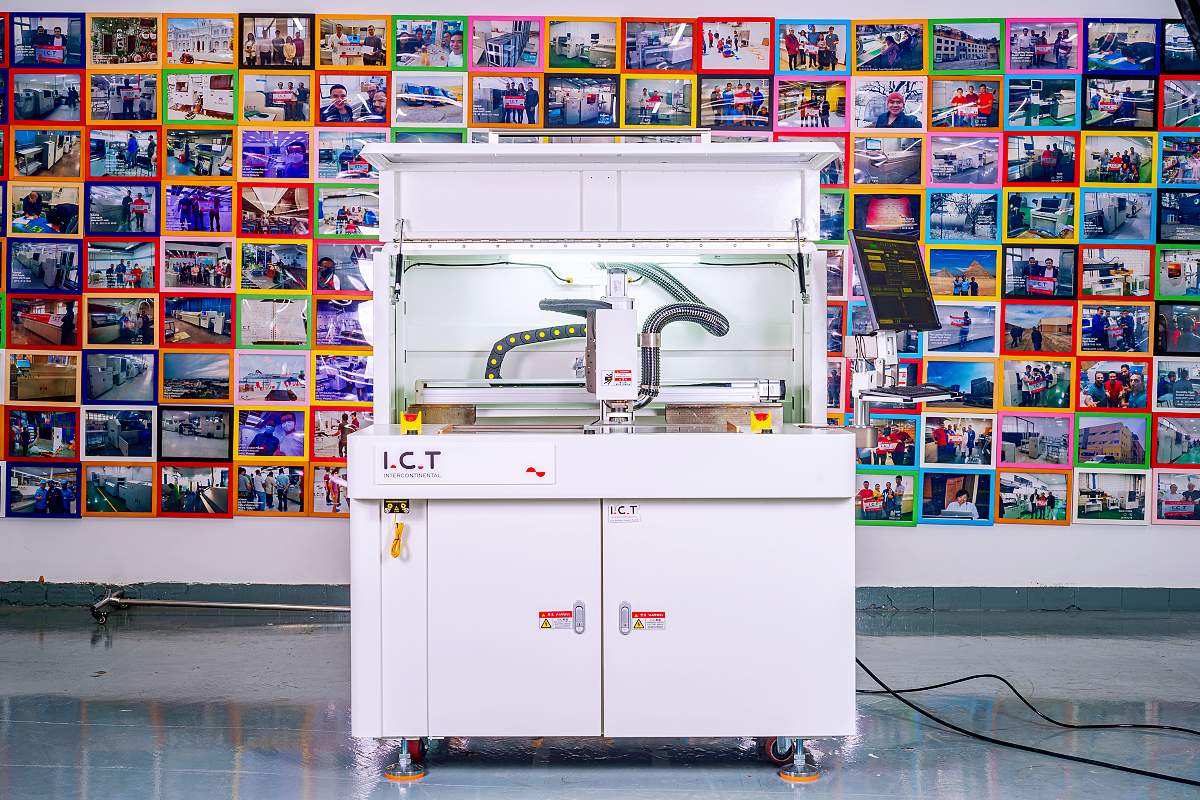

| Visoko natančen PCBA usmerjevalnik brez povezave
Offline PCBA usmerjevalnik ICT-5700 serije zagotavlja natančno in nizko obremenitveno ločevanje za različna področja elektronike, vključno s pametnimi telefoni, pametnimi nosljivimi napravami, avtomobilsko elektroniko in medicinskimi napravami. Odlikuje ga nov sistem vida CCD za vizualno korekcijo poravnave in visokohitrostno vreteno, ki doseže do 80.000 vrt/min za hitre in natančne reze. Zasnova z dvojno platformo omogoča obdelavo različnih izdelkov hkrati ali združevanje v eno veliko platformo za večje plošče. Varnostne funkcije, kot so svetlobne zavese in zaustavitve v sili, ščitijo operaterje, medtem ko ionska zračna pištola ohranja deske čiste pred statično elektriko in prahom. Zaradi programske opreme, ki je enostavna za uporabo, in zanesljivih komponent je usmerjevalnik PCBA brez povezave primeren za učinkovite proizvodne linije.
| Značilnost
Prenosni sistem

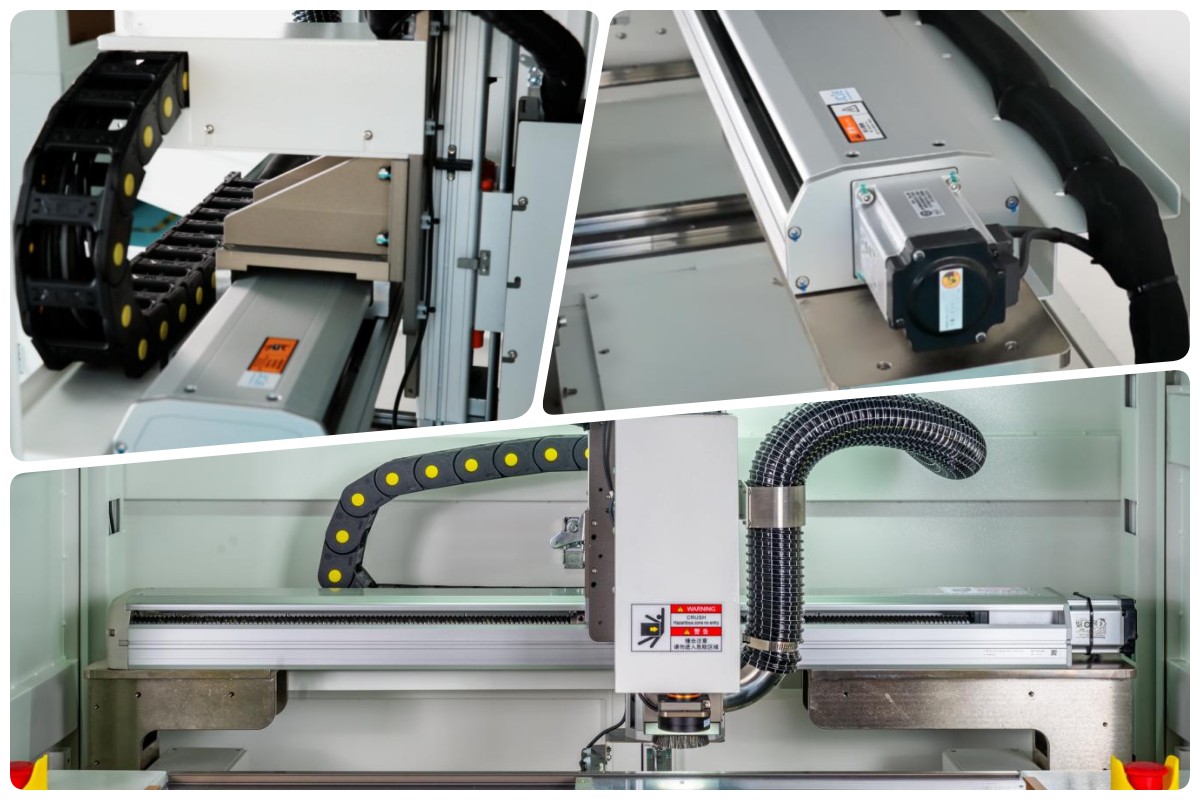

Prenosni sistem uporablja uvožene servo motorje Panasonic v kombinaciji z visoko natančnimi vijačnimi palicami in vodilnimi tirnicami proizvajalcev PMI ali HIWIN. Ta nastavitev zagotavlja gladko in natančno gibanje. Močnejša in debelejša struktura izboljša stabilnost stroja med delovanjem. Prilagodljive verige rezervoarjev ohranjajo žice organizirane in jih ščitijo pred motnjami. Modul X-axis ima edinstven dizajn, odporen na prah, ki zmanjšuje potrebe po vzdrževanju in podaljšuje življenjsko dobo komponent. Zaradi teh lastnosti je usmerjevalnik PCBA brez povezave zanesljiv za dolgotrajno uporabo v zahtevnih proizvodnih okoljih.
Sistem usmerjevalnika

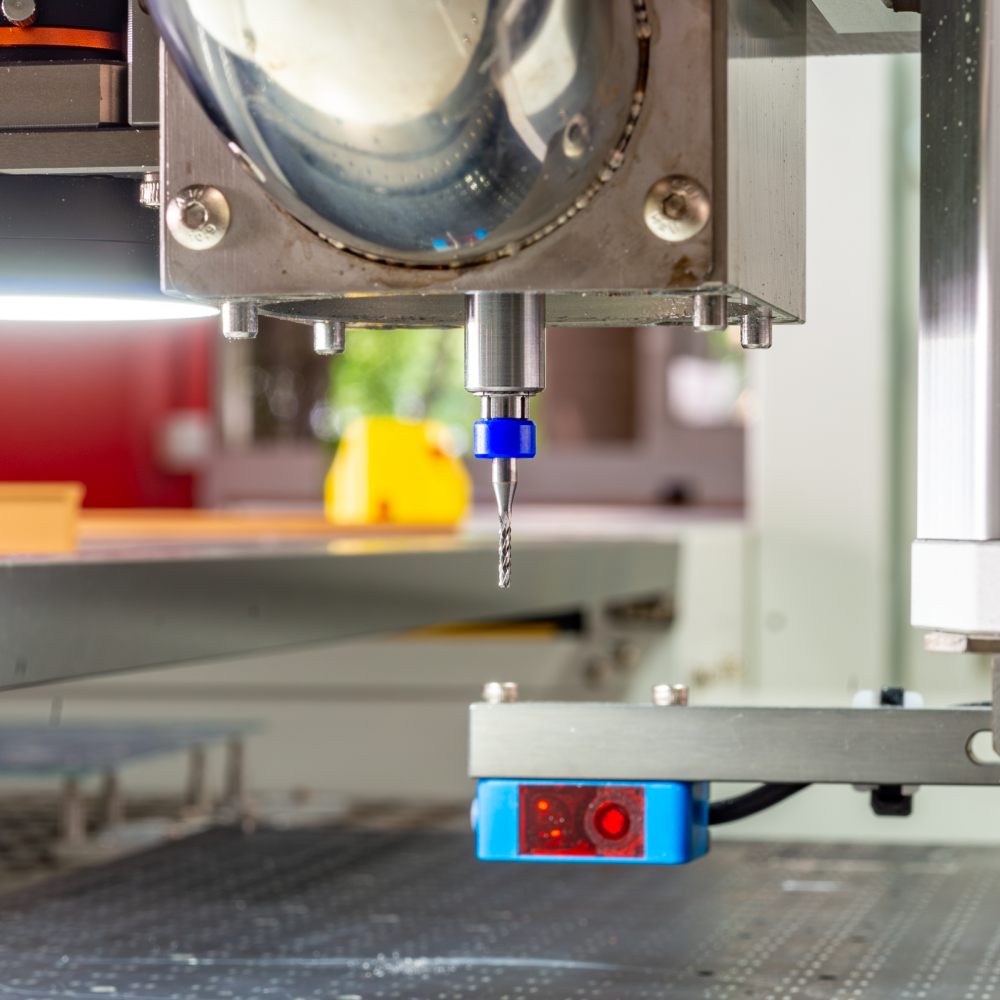

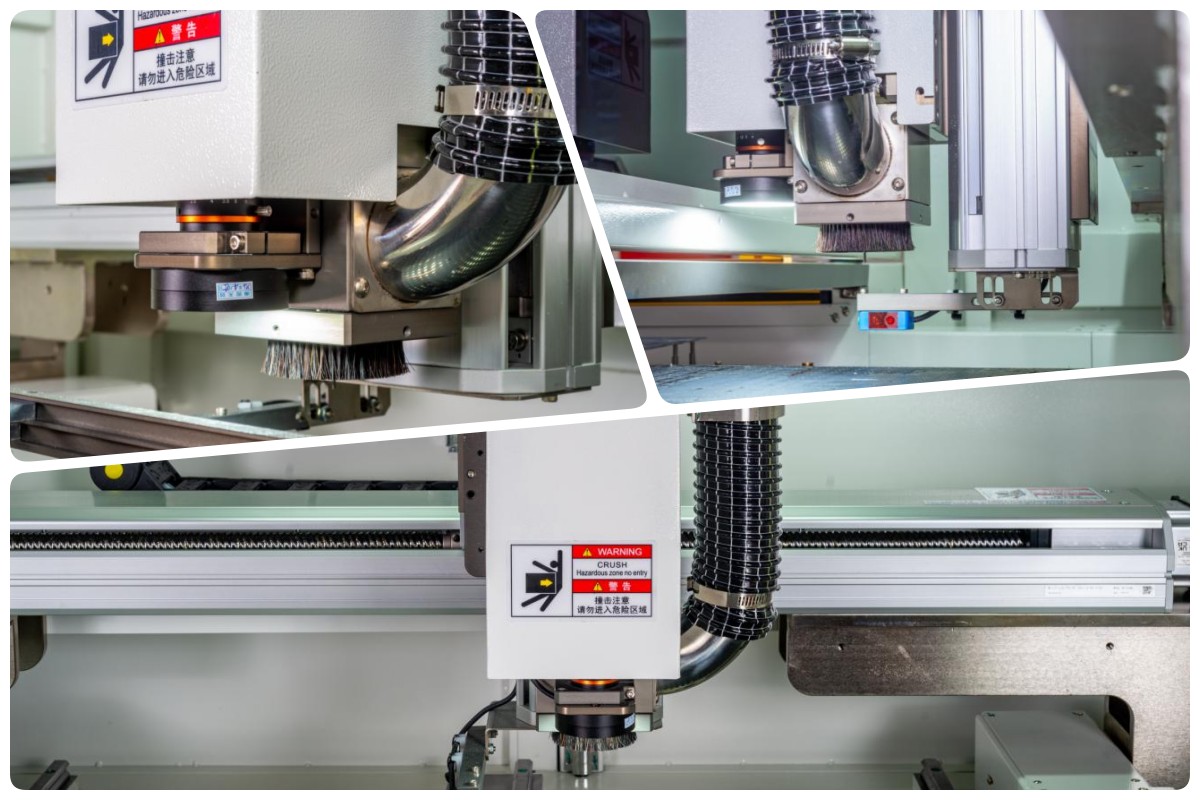

Sistem usmerjevalnika vključuje kamero visoke ločljivosti CCD, koaksialno z rezkalnikom za enostavno kalibracijo in natančno pozicioniranje. Standardno zaznavanje lomljenja orodja takoj opozori operaterje, če je rezalnik obrabljen ali pokvarjen. Izbirni samodejni menjalnik orodja omogoča neprekinjeno delo brez postankov, kar povečuje učinkovitost. Ionska zračna pištola odstrani statiko s površine tiskanega vezja, da prepreči privabljanje prahu. Visokohitrostno vreteno proizvajalca RSK ali NSK zmanjša napetost pri rezanju, nudi visoko natančnost, majhno vztrajnost in hiter odziv za čiste reze na usmerjevalniku PCBA brez povezave.

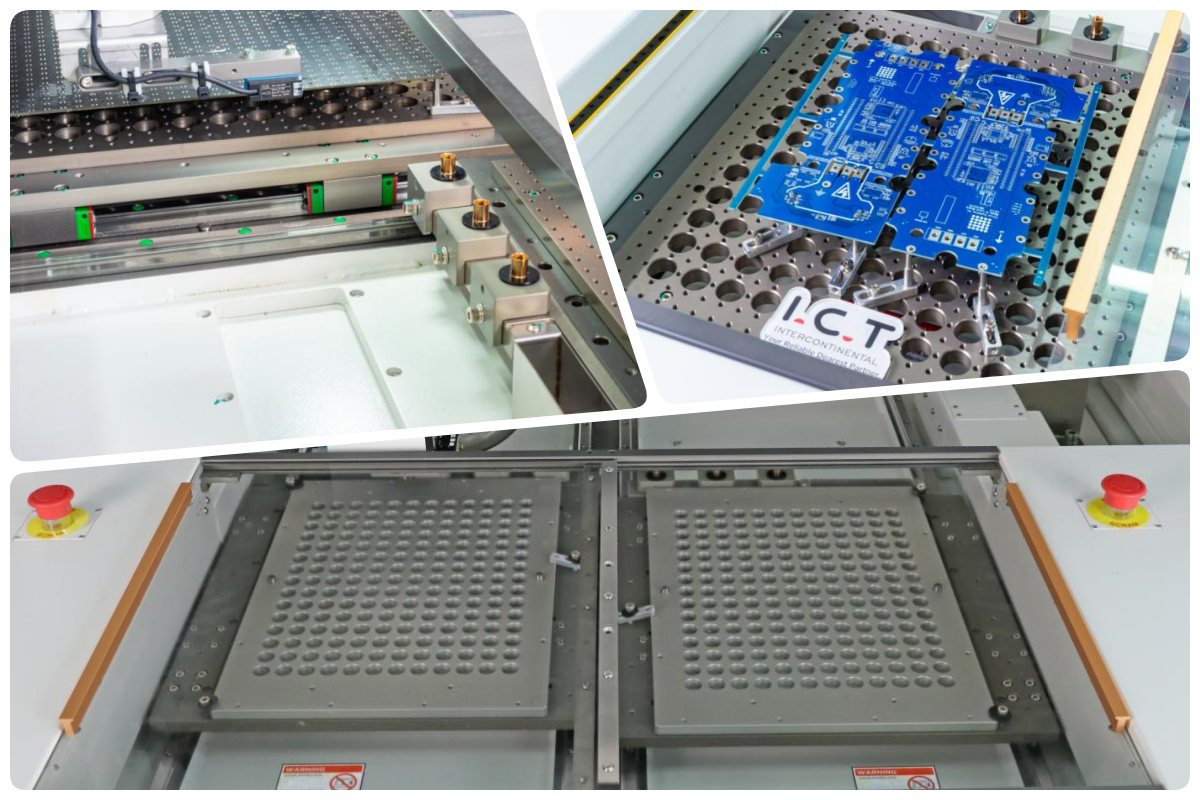

Sistem platforme

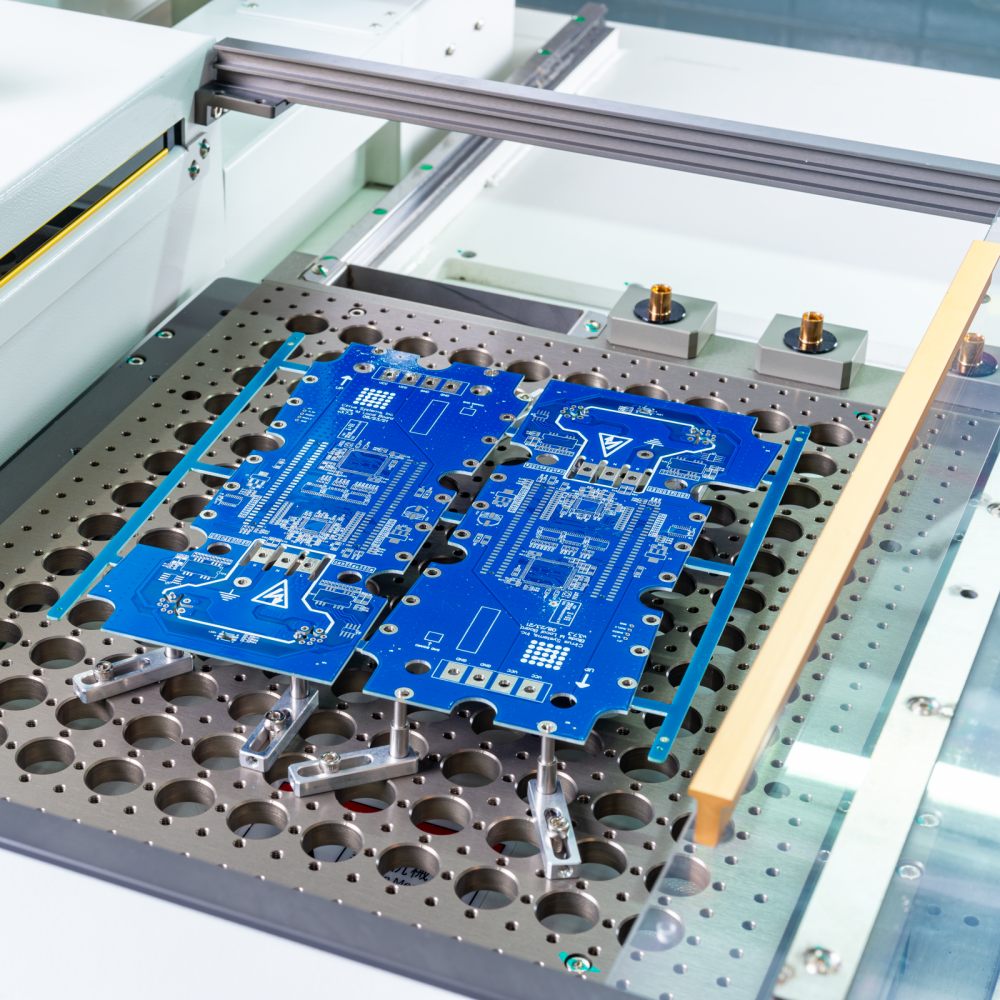

Sistem platforme vključuje krmiljenje osi Y z drsnimi tirnicami in servo motorji za odlično stabilnost. Varnostni ukrepi vključujejo dvosmerne gumbe za zaustavitev v sili, standardni varnostni pokrov in svetlobne zavese. Za varno delovanje je treba gumbe za zagon na obeh straneh pritisniti istočasno. Porozna osnova v obliki satja zagotavlja močno sesanje in združljivost z različnimi PCB-ji. Ta zasnova z dvojno platformo podpira večnamenske ali posebne napeljave, kar omogoča učinkovito rokovanje z različnimi ploščami, hkrati pa ohranja varnost operaterja v usmerjevalniku PCBA brez povezave.
Kontrolni sistem

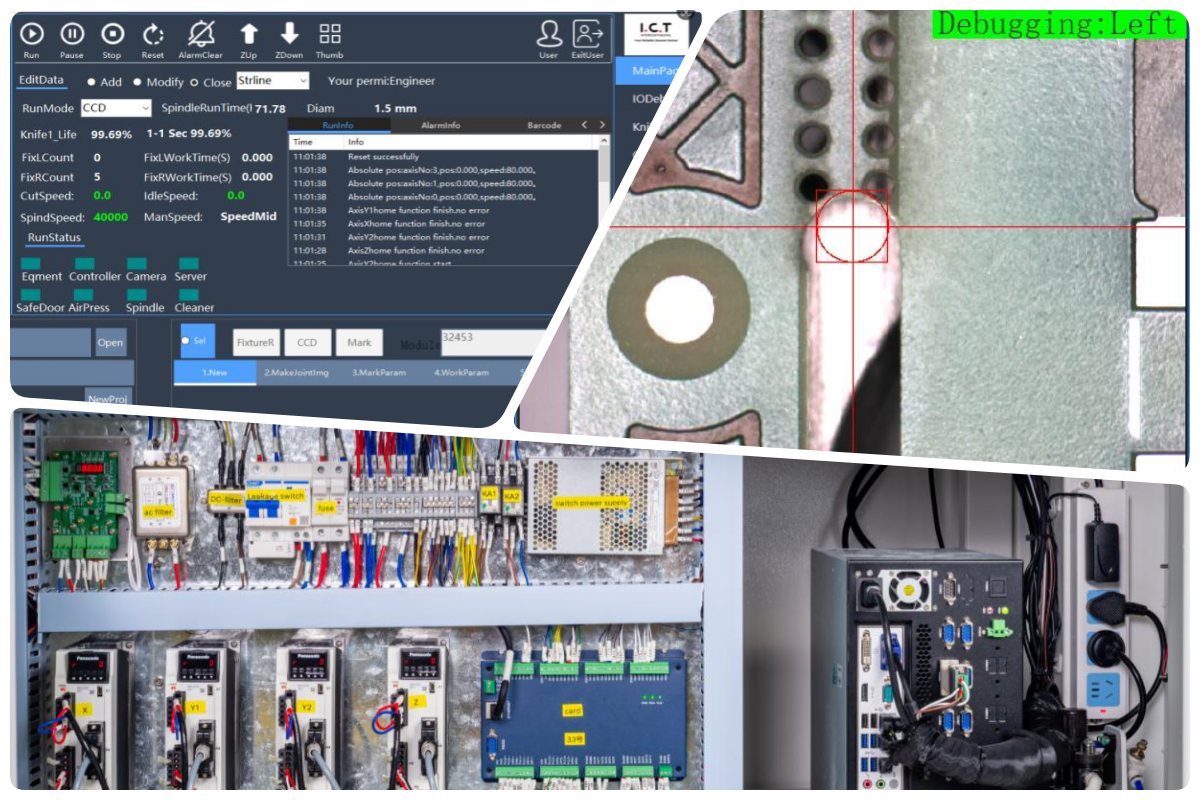

Krmilni sistem uporablja industrijski računalnik z namenskim CNC krmilnikom za visoko natančnost in stabilnost. V tovarniških nastavitvah ponuja močno sposobnost zaščite pred motnjami. Podatki o proizvodnji so sledljivi s poročili dnevnikov za upravljanje kakovosti. Vmesnik je v skladu s standardi CE in je preprost za učenje ter omogoča hitro spreminjanje programa. Koaksialni CCD omogoča vizualni nadzor v realnem času. Zaradi teh elementov je usmerjevalnik PCBA brez povezave enostaven za uporabo in ohranja dosledno delovanje.

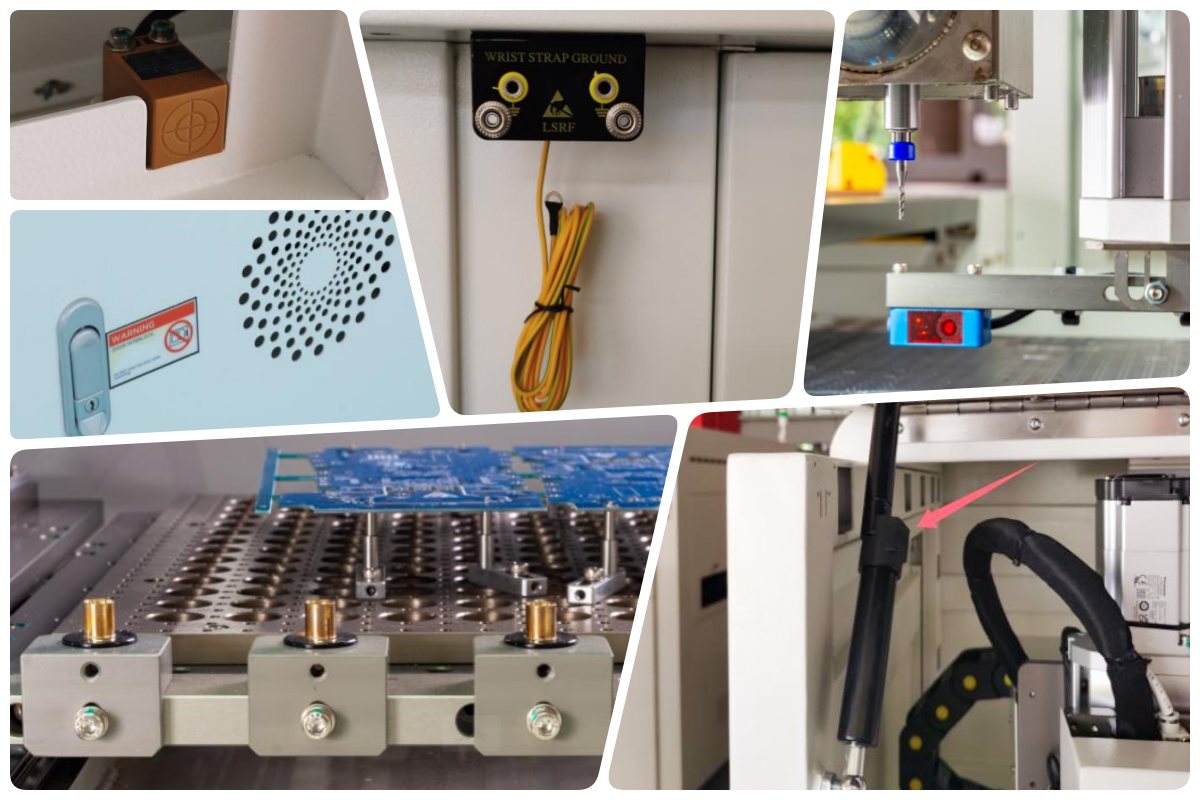

Prikaz podrobnosti
Ključne podrobnosti vključujejo konvekcijski ventilator za hlajenje, varnostne senzorje stranskih vrat za zaščito in ESD vmesnik za preprečevanje statične poškodbe. Izbirni avtomatski menjalnik orodja podpira neprekinjeno delovanje. Senzor za zaznavanje zlomljenega noža spremlja stanje rezalnika v realnem času. Samozaklepne pnevmatske opornice zagotavljajo stabilno podporo vrat. Ti premišljeni dizajni povečujejo varnost, priročnost in zanesljivost pri vsakodnevni uporabi usmerjevalnika PCBA brez povezave.
| Specifikacija
| Model | ICT-5700M | ICT-5700L | ICT-5700LL |
| Velikost PCB (dvojna platforma, posebna velikost izbirno) | 290*350 mm | 350*450 mm | 450*500 mm |
| Debelina PCB | 0,3~6,0 mm | ||
| Teža (s sesalnikom) | 1000 kg | ||
| Dimenzija | 1075*1430*1460 mm | 1125*1530*1460 mm | 1225*1530*1460 mm |
| Metoda zbiranja prahu | Čiščenje z vakuumom | ||
| Količina zraka v sesalniku | 28~35 cm3/min | ||
| Sesalnik Dimension | 640*785*1760 mm | ||
| Napetost zbiralnika prahu | 380V,50/60HZ,3kw | ||
| Seznam linijske opreme SMT
IKT ustvarja resnično visokokakovostno proizvodno linijo PCBA. Vakuumski nakladalnik očisti desko. Samodejni tiskalnik pravilno prilepi. Placer set chip true. Številne območne reflow trde spajke. Dober AOI najde vse slabo. Črta ostani tesna. Donos visok. Nizki stroški. Brez igre. Naj bo za trdo delo avtomobilska lučka za zdravje. Deska pripravljena resnični svet. Nazaj smo polni.
| Ime izdelka | Namen v liniji SMT |
|---|---|
| SMT linija | Ful-auto SMT montažna linija na ključ |
| PCB nakladalnik | Samodejno naloži gole PCB-je v linijo. |
| Spajkalni tiskalnik | Natančno natisne spajkalno pasto na plošče PCB. |
| Izberite in postavite stroj | Natančno montira komponente na PCB. |
| Opozori peči | Topi spajko, da tvori trdne spoje. |
| Video o uspehu stranke
Stranka iz Alžirije, specializirana za telefone s funkcijami, je obiskala našo tovarno za prevzem stroja. Pripeljali so več kot deset PCB plošč in komponent. Naša ekipa je izvedla celotno predstavitev proizvodnje z uporabo celotne linije SMT: popolnoma samodejni tiskalnik, SPI za pregled spajk, RX-8 nameščalnik za majhne dele, RS-1R za večje komponente, podajalnik pladnjev za pokrove ščitov, pečica za reflow, AOI za preverjanje kakovosti in končno ICT-5700 offline PCBA usmerjevalnik za natančno ločevanje plošč. Postopek je potekal gladko, kar je dokazalo visoko učinkovitost in čiste reze. Stranka je bila zadovoljna z rezultati in delovanjem stroja.
| Storitve in podpora pri usposabljanju
IKT ponuja popolno podporo, vključno z namestitvijo, usposabljanjem na kraju samem in tekočim vzdrževanjem. Naši izkušeni inženirji vodijo operaterje pri varni in učinkoviti uporabi usmerjevalnika PCBA brez povezave. Nudimo podrobno usposabljanje o programiranju, menjavi orodij in dnevni negi. Pomoč na daljavo in hitra dobava rezervnih delov skrajšata izpade. S servisnimi centri po vsem svetu zagotavljamo hiter odziv na vse težave. Ta popolna podpora strankam pomaga doseči gladko proizvodnjo in največjo vrednost stroja.
| Izjave strank
Številne stranke hvalijo naše usposobljene inženirje za hitro reševanje težav in strokovno vodenje. Cenijo zanesljivo delovanje in natančnost naše opreme. Varno, skrbno pakiranje zagotavlja, da stroji prispejo v popolnem stanju. Hitri odgovori na vprašanja gradijo močno zaupanje. Na splošno stranke cenijo visoko kakovost in odlično podporo IKT
| Certifikati in standardi
ICT ima ključne certifikate, vključno s CE za varnost, RoHS za okoljske standarde in ISO9001 za upravljanje kakovosti. Imamo tudi številne patente za inovativno tehnologijo. Ti certifikati dokazujejo našo zavezanost zanesljivim, varnim in visokokakovostnim izdelkom, ki izpolnjujejo svetovne zahteve.
| O IKT podjetju in tovarni
ICT ima lastne R&R in proizvodne zmogljivosti z veliko ekipo inženirjev. Podjetje je v zadnjih letih hitro raslo in oskrbuje več kot 1600 strank v več kot 72 državah. Naša sodobna tovarna sledi strogim postopkom testiranja in sistemom vodenja kakovosti. To zagotavlja, da vsak stroj, vključno z usmerjevalnikom PCBA brez povezave, izpolnjuje visoke standarde. Osredotočeni smo na inovacije in globalne storitve za dolgoročni uspeh strank.
