ICT-LS1200
I.C.T
| Količina: | |
|---|---|
| LED separator – zanesljiva rešitev za ločevanje PCB
ICT LED separator zagotavlja varno in učinkovito ločevanje tiskanih vezij z V-utori. Zmanjšuje obremenitev plošč in komponent, zaradi česar je idealen za LED osvetlitev, plošče na osnovi aluminija in druge občutljive aplikacije. V primerjavi z rezkalnimi stroji za krivulje V-rez z ravnim črtnim ločevanjem ustvarja veliko manj prahu, proizvaja manj toplote in zmanjšuje notranji tlak. To pomaga preprečiti razpoke spajkalnih spojev, poškodbe komponent in zvijanje plošče. Rezkanje pogosto zahteva večje vzdrževanje in povzroči več ostankov, medtem ko V-cut ponuja čistejše, hitrejše in nežnejše rezultate za velikoserijsko proizvodnjo.
ICT ponuja pet glavnih tipov V-cut strojev, ki ustrezajo različnim potrebam:
Standardni ročni tip: Enostavno in stroškovno učinkovito za majhne serije.
Ločevalnik LED z več rezili: Posebna zasnova za dolge trakove LED z zelo nizko obremenitvijo.
Tip giljotine: Pnevmatsko delovanje z enim rezom za debelejše plošče FR4.
Vrsta gibljivega rezila (drsna): prilagodljiva nastavitev za različne globine V-utorov.
Vrsta skupine z več noži: Visoko učinkovito ločevanje za PCB neomejene dolžine.
| Značilnost

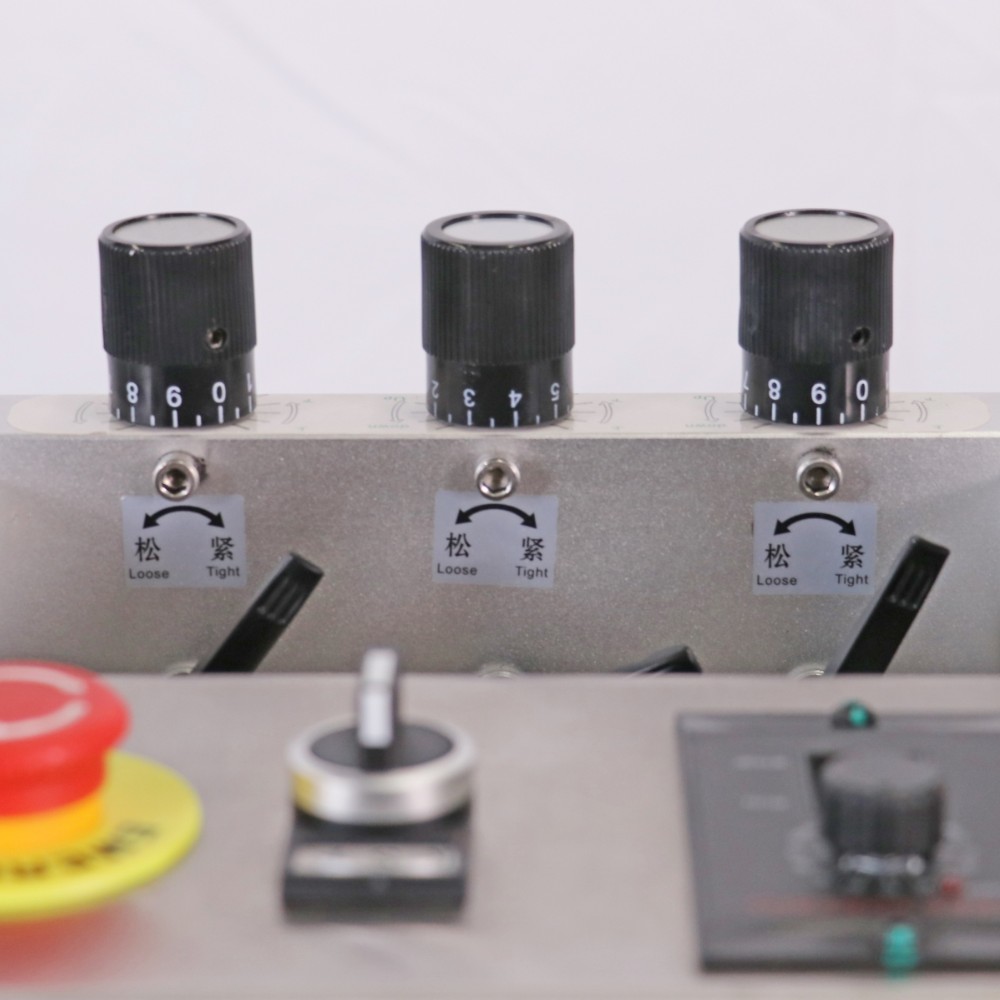

Večdelni LED separator
Ta LED separator uporablja šest okroglih rezil v treh skupinah za ločevanje PCB-jev v fazah: prva skupina reže 40 %, druga skupina sledi z nadaljnjimi 40 %, tretja skupina pa konča zadnjih 20 %. Vsaka bližnjica zmanjša notranjo obremenitev do 80 %, kar preprečuje deformacije na aluminijastih in LED ploščah. Rezila iz Tajvana zdržijo več kot eno leto in jih je mogoče večkrat brusiti. Natančna laserska kalibracija ohranja preskok rezila pod 0,02 mm za popolno kakovost. Primeren je za dolge trakove LED, aluminijaste PCB-je in velikoserijsko proizvodnjo LED, kjer je ravnost plošče kritična. Dodatne ploščadi iz nerjavečega jekla (1,2 m ali 2,4 m) zlahka prenesejo daljše deske.
Giljotinski stroj V-Cut
Giljotinski LED separator uporablja raven rez navzdol, ki ga poganja zrak, z napetostjo pod 180uE za zaščito spajkalnih spojev in komponent. Loči se tik ob robu V-utora, kar omogoča samo 0,3 mm razdalje do delov in rokovanje s komponentami, visokimi do 60 mm. Brez vrtenja motorja pomeni nič prahu ali onesnaženja z ogljikom in brez trenja ne pušča skoraj nobenih kovinskih ostankov. En rez na sekundo z nožnim stikalom omogoča hitro in varno delovanje. Življenjska doba rezila presega 6 milijonov rezov. Popoln je za plošče FR4 in aplikacije, ki potrebujejo čiste, natančne robove brez težav s prahom.
Move-Blade (Sliding) V-Cut stroj
Ta ročni drsni LED separator omogoča operaterjem prilagajanje hitrosti rezila in razdalje med okroglimi in ravnimi rezili za različne globine V-utorov. PCB-ji med ločevanjem ostanejo fiksni, zato so visoke komponente (do 34 mm) čez utor varne. Zmanjšuje pritisk, da se izogne razpokam, in dobro deluje na ploščah z mešanimi komponentami. Trdna struktura zagotavlja stabilnost, na voljo pa je tudi prilagoditev rezil. Idealen za proizvodnjo srednjega obsega, prototipne serije ali tovarne, ki potrebujejo prilagodljivo in poceni ločevanje brez zapletene nastavitve.
| Specifikacija
| Parameter | Ročni Stroj za V-rez z enim | rezilom Več rezil LED Separator | Tip giljotine Stroj z V-rezom | Move-Blade (drsno) Stroj z V-rezom | Več skupin rezil PCB V-rez stroj |
|---|---|---|---|---|---|
| Vrsta operacije | Ročno (ročno drsenje) | Ročno (ročno potiskanje) | Ročno (pnevmatsko nožno stikalo) | Ročno (nastavljivo drsenje) | Ročno (multi-group push) |
| Nastavitev rezila | 1 krožno + 1 ravno rezilo | 6 krožnih rezil (3 skupine zgoraj/spodaj) | Enojno ravno rezilo giljotine | 1 krožna + 1 ravna (nastavljiv razmik) | Več skupin krožnih rezil (multi-nož po meri) |
| Dolžina PCB | 0–350 mm | Neomejeno (s ploščadmi 1,2 m/2,4 m) | 0–330 mm | 0–350 mm (tipično) | Neomejeno ali zelo dolgo (odvisno od platforme) |
| Debelina PCB | 0,8–5 mm | 0,2–5 mm | 0,3–5 mm | 0,8–5 mm | 0,2–5 mm (tipično za več skupin) |
| Metoda rezanja | Drsenje z enim prehodom | 3-fazni (40% + 40% + 20%) | Enkratni rez navzdol | Enkratni prehod z nastavljivo globino | Večskupinsko zaporedno rezanje |
| Najboljša aplikacija | Splošni PCB-ji, prototipi, srednja količina | Dolgi LED trakovi, aluminijasta tiskana vezja, velike količine LED | FR4 plošče, robovi čisti/neprašni | Mešane komponente, prilagodljiva V-globina | Zelo dolgi ali široki PCB-ji, visoko učinkovito ločevanje |
| Seznam linijske opreme SMT
Celotna linija ICT SMT vključuje nakladalnike, tiskalnike, montažne naprave, pečice za reflow, AOI, tekoče trakove in stroje za ločevanje tiskanih vezij, kot so V-cut separatorji. Zagotavlja celovito rešitev od gole plošče do končne montaže. Stranke dobijo ustrezno opremo, postavitve v obliki črke U za omejen prostor in podporo na enem mestu. Ta linija izboljšuje učinkovitost, zmanjšuje napake in podpira visoko kakovostno proizvodnjo za avtomobilsko, LED in potrošniško elektroniko.
| Ime izdelka | Namen v liniji SMT |
|---|---|
| SMT linija | Ful-auto SMT montažna linija na ključ |
| PCB nakladalnik | Samodejno naloži gole PCB-je v linijo. |
| Spajkalni tiskalnik | Natančno natisne spajkalno pasto na plošče PCB. |
| Izberite in postavite stroj | Natančno montira komponente na PCB. |
| Opozori peči | Topi spajko, da tvori trdne spoje. |
| Video o uspehu stranke
Leta 2025 je inženir IKT Peter odpotoval v Uzbekistan na 16-dnevni projekt namestitve in usposabljanja na kraju samem. Stranka je kupila celotno linijo SMT za proizvodnjo avtomobilskih motorjev in delov, vključno s popolnoma samodejnim tiskalnikom 5151, montažnim strojem, pečjo za reflow L8, AOI, razkladalnikom NG/OK, postajo za predelavo BGA, strojem za odstranjevanje plošč s pohodnim nožem, mešalnikom spajkalne paste, transportnim trakom in več. ICT je zagotovil rešitev linije v obliki črke U za rešitev tovarniških omejitev širine. Peter je šolanje uspešno zaključil, sedaj pa stranka samostojno upravlja vso opremo z nemoteno proizvodnjo.
| Storitve in podpora pri usposabljanju
IKT ponuja popolno namestitev, usposabljanje operaterjev in stalno tehnično podporo za vsak LED separator in linijo SMT. Izkušeni inženirji potujejo po vsem svetu, da bi postavili opremo, učili delovanja in delili najboljše prakse. Usposabljanje zajema uporabo stroja, vzdrževanje, odpravljanje težav in optimizacijo procesa. Na vprašanja se hitro odzovemo po telefonu, e-pošti ali podpori na daljavo. To strankam pomaga hitro zagnati proizvodnjo in ohraniti dolgo delovanje. Naš cilj je zagotoviti, da vsaka stranka samozavestno in učinkovito upravlja opremo.
| Izjave strank
Stranke hvalijo inženirje IKT za njihove strokovne sposobnosti, potrpežljivost med usposabljanjem in hitro reševanje problemov. Mnogi izpostavljajo LED separator zaradi njegovega stabilnega delovanja, majhne obremenitve na ploščah in dolge življenjske dobe rezila. Cenijo tudi skrbno pakiranje in varen transport, saj stroji prispejo v popolnem stanju. Hitri odzivi na vprašanja in zanesljive poprodajne storitve gradijo močno zaupanje. 'Odlična oprema in odlična podpora,' je pogost komentar globalnih uporabnikov.
| Certifikati in standardi
ICT LED separator in SMT stroji izpolnjujejo mednarodne standarde s certifikati CE, RoHS in ISO9001. Prav tako imamo številne patente za inovativne modele v opremi za odstranjevanje plošč in proizvodnjo. Ti certifikati potrjujejo varnost izdelkov, okoljsko skladnost in visoko kakovost. Stranke lahko zaupajo našim strojem za zanesljivo delovanje v tovarnah po vsem svetu.
| O IKT podjetju in tovarni
ICT ima svojo ekipo za raziskave in razvoj ter proizvodno tovarno v Dongguanu na Kitajskem z 89 zaposlenimi, vključno z 20 profesionalnimi inženirji. Od leta 2012 smo hitro rasli in zdaj oskrbujemo več kot 1600 strank v 72 državah. Naš 12000 m² velik objekt sledi strogim postopkom testiranja in celovitemu sistemu vodenja kakovosti, da zagotovimo, da vsak stroj izpolnjuje visoke standarde. Ponujamo rešitve SMT na enem mestu, od načrtovanja do poprodaje, strankam pa pomagamo graditi in optimizirati proizvodne linije po vsem svetu.
