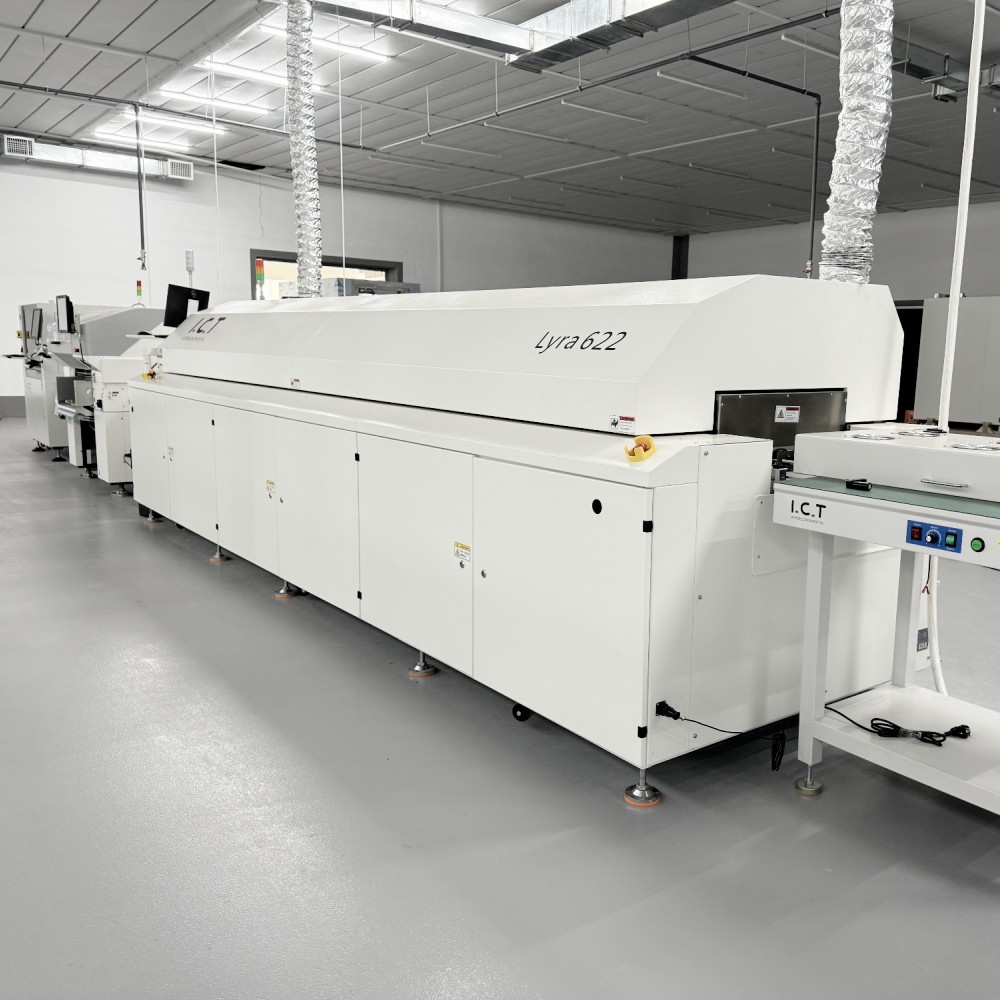

| Vrhunska peč za spajkanje PCB Reflow
Lyra je vrhunska SMT reflow pečica, izdelana za vrhunsko spajkanje PCB. Uporablja svež dizajn za povečanje toplotne učinkovitosti in nadzora. PLC Siemens zaklene temperaturo znotraj 0,7 °C za stabilne rezultate. Vodilni prostorski moduli ogrevalnih modulov so idealni za enakomerno širjenje in ponavljanje.
Zaslon sistema Windows hitro preklaplja med kitajsko in angleščino z zaklepanjem z geslom. Beleži operacije, meri krivulje, simulira poteke, diagnosticira napake, spremlja v živo in samodejno shranjuje datoteke. Pot plošče se prikaže v realnem času. Novo hladilno območje enostavno spreminja naklone. Stražarji tretjih oseb dodajo zaščito. Ustreza CE, CCC, UL.
Inverterski motorji uravnavajo vroč zrak za pečico za reflow vročega zraka brez svinca za spajkanje tiskanih plošč. Ničelni vir plina, pokrov dvigala motorja s podporo palice. Uvoženi deli zagotavljajo gladko delo in nizke popravke. Možnost sistema pretoka ohranja komoro čisto. Zaprta hitrostna zanka zagotavlja natančnost. Centralna podpora, dvojna vodila, na voljo zunanje vodno hlajenje. Ta peč za reflow SMT ustreza vsem vrstam spajkanja v linijah.
| Značilnost
V SMT Reflow Oven se osebni računalnik poveže s Siemensovim PLC-jem, da zadrži toploto na 0,7 °C natančno. To ohranja visoko stabilnost in preprečuje težave s spajkanjem na PCB-jih. Sistem sledi vsakemu zagonu, analizira temperaturne krivulje in napove s pomočjo simulacije. Takojšnje opozorilo o napakah za hitre popravke. Vsi podatki se samodejno shranijo za kasnejša preverjanja. Na zaslonu je prikazano gibanje deske v živo. Jezikovni preklop poenostavi za vsakega uporabnika. Gesla ščitijo nastavitve pred spremembami. Ura celotnega procesa teče neprekinjeno. Vgrajena diagnostika zgodaj opazi težave. Ta nadzor deluje za težka dela brez svinca. Rezultati se ujemajo od serije do serije. Odpadne kapljice iz slabih sklepov. Izhod se poveča v zasedenih linijah. Uporabniki se nanj zanašajo dnevno. Pečica za ponovno pretakanje vročega zraka za spajkanje tiskanih vezij vedno ostane točna. Dodatne funkcije, kot je varno načrtovanje virtualnih testov.
Učinkovit ogrevalni sistem
Zgornji moduli v pečici SMT Reflow oblikujejo najboljše conske reže za enakomerno toploto. Ponovljivost ostaja močna na mnogih področjih. Dobro podpira različne postopke brez svinca. Motorji na vroč zrak uporabljajo pretvornike za nastavitev hitrosti po potrebi. Notranji in zunanji deli so ločeni za daljšo življenjsko dobo. Zatesnjeno ohišje ima nekaj lukenj za ohranjanje zmogljivosti. Nastavitev dušika se reciklira pri vstopu in izstopu. To zmanjša porabo plina in kisika. Vsa področja od predgretja do hlajenja dobijo dušik, če je dodan. Povezave kondenzatorja za čist pretok. Sledi standardoma IPC-7530 in JEDEC. Poraba energije med delovanjem pade. Tjulnje ohranjajo podatke iste po letih. Zaradi tega je pečica z vročim zrakom za spajkanje tiskanih vezij zelo učinkovita. PCB-ji se segrevajo brez vročih ali hladnih točk.
Zaprta zanka v pečici SMT Reflow nadzoruje hitrost do ±2 mm/min natančno. PCB-ji drsijo brez udarcev ali zastojev. Sredinska podpora in dvojni prenos dodajata trdnost. Možnost zunanjega vodnega hlajenja izboljša rezultate. Brez potrebe po plinu poenostavi namestitev. Pokrov peči se odpre z motorjem z varnostno prečko. Visokokakovostni uvoženi deli delujejo tiho in dolgo. Vzdrževanje ostane poceni in enostavno. Za večino storitev orodje ni potrebno. Pojavljajo se opomniki za redno nego. Varčna nastavitev varčuje z energijo. Posodobitve pogleda transporta v živo. Obvladuje podaljšan delovni čas. Ustreza majhnim do velikim ploščam. Prepustnost linije se poveča. Stabilna nastavitev zmanjša napake. To zagotavlja zanesljivo vročozračno reflow pečico za spajkanje tiskanih plošč. Dvojna vodila preprečujejo premikanje.
| Specifikacija pečice SMT Reflow
Model | L8 | L10 |
Dimenzija (D*Š*V) mm | 5000x1300x1530 | 5800x1300x1530 |
Teža | Pribl. 2100KG | Pribl. 2315 KG |
Število ogrevalnih con | Gor8/spodaj8 | Zgoraj 10/Spodaj 10 |
Dolžina ogrevalnih con | 3110 mm | 3892 mm |
Prilagoditev širine tirnice | Ročna nastavitev (možnost: samodejno) | |
Volumen izpušnih plinov | 10M3/min*2 Izpušni plini | |
Kontrolni sistem | PLC+računalnik | |
Metoda nadzora temperature | PID + SSR | |
Agent za prenos | Verižica + Mrežica | |
Zahtevana električna oskrba | 5-žilni sistem 3P, N, PE 380 VAC ± 5%, 50 Hz. Druge napetosti po naročilu | |
Moč za ogrevanje | 64KW | 80KW |
Poraba energije | 10KW | 12KW |
Čas ogrevanja | Približno 25 minut | |
Temp. Območje nastavitve | Sobna temperatura-- 300°C | |
Višina transporterja | 900+/-20 mm | |
Razpon hitrosti tekočega traku | 300 ~ 2000 mm/mi | |
Fiksna stran tirnice | Sprednji fiksni (Možnost: zadnji fiksni) | |
Metoda hlajenja | Motor s prisilnim dovodom zraka in ventilator (standardno) | |
| Seznam linijske opreme SMT
Naša visokokakovostna proizvodna linija PCBA vključuje napredno opremo za učinkovito in natančno sestavljanje PCB. Popolnoma avtomatizirana linija za SMT vključuje nalagalnik, samodejni tiskalnik za natančen nanos spajkalne paste, stroj za pobiranje in namestitev za natančno namestitev komponent, peč za ponovno prelivanje za zanesljivo spajkanje in sistem AOI za temeljit pregled napak. Ta visokokakovostna proizvodna linija PCBA zagotavlja nemoteno delovanje, visoko zanesljivost in poceni montažo SMT, ki izpolnjuje različne zahteve industrije.
| Video o uspehu stranke

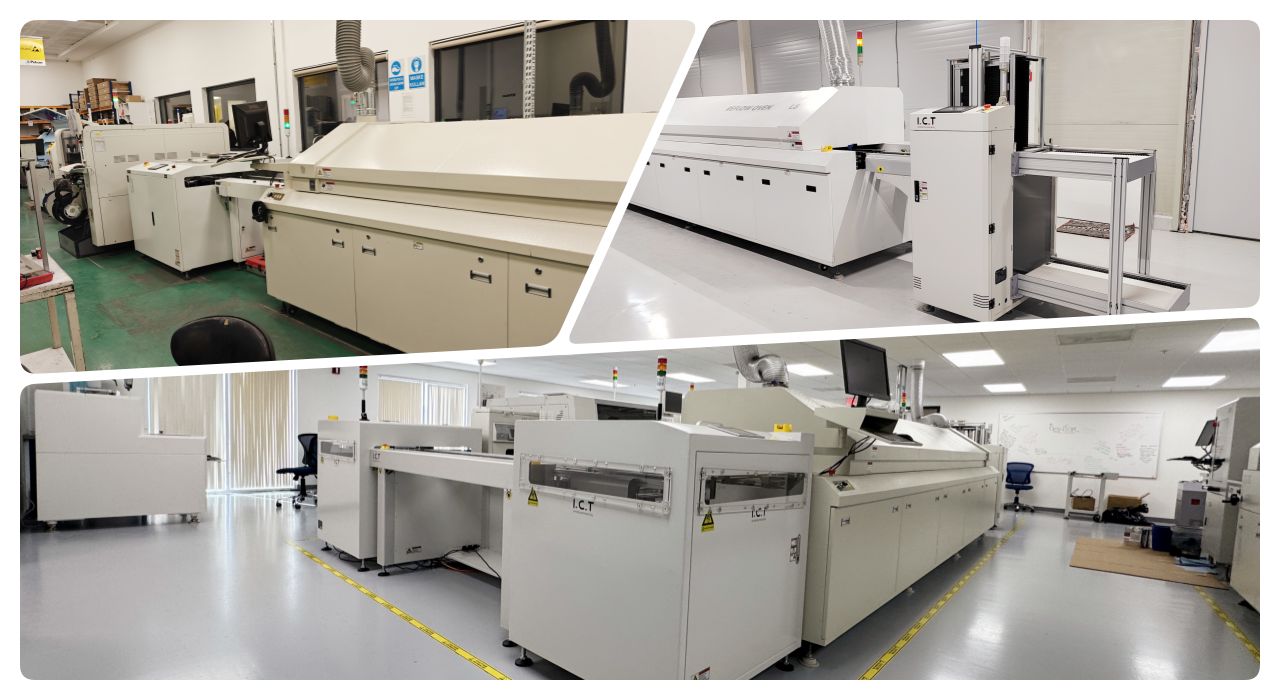

Stranka iz Uzbekistana je prišla v našo tovarno IKT, da bi si ogledala njihovo novo celotno linijo SMT pred odpremo. Preverili so model L10, ki je po tehnologiji in izdelavi blizu naši pečici SMT Reflow. Nastavitev je zajemala DECAN S1 pick-and-place, spajkalni tiskalnik 5151, inšpektor AOI AI-5146, nakladalce NG/OK, tračne transporterje, mešalnik paste in hladilno omaro. Opazili so popolno enakomerno spajkanje iz območij pečice. Vsi stroji so delovali gladko, brez zastojev. Naši strokovnjaki so na kraju samem podali podrobne predstavitve in nasvete. Stranki sta bili všeč visoka zmogljivost in zanesljivost IKT opreme. To potovanje je potrdilo njuno izbiro in zgradilo močno partnerstvo. Pečica za ponovno pretakanje vročega zraka za spajkanje tiskanih plošč je navdušila s konstantno kakovostjo izpisa.
| Strokovno usposabljanje in podpora
ICT zagotavlja popolno podporo za SMT Reflow Oven od začetka do konca. Poskrbimo za namestitev, vzdrževanje in usposabljanje na vaši lokaciji. Inženirji hitro odgovarjajo na vprašanja po telefonu ali na daljavo. Procese prilagodimo spremembam v proizvodnji. Nadgradnje pridejo, ko tehnologija napreduje. Rezervni deli so hitro dostavljeni po vsem svetu. Globalni servisni centri ostanite pripravljeni. To pokriva vse potrebe po pečici za reflow vročega zraka za spajkanje tiskanih plošč. Stranke se ne soočajo s postanki ali skrbmi. Usposabljanje gradi uporabniške spretnosti za dnevne teke. Oddaljena orodja odpravijo večino težav na spletu. Obiski na kraju samem rešujejo zapletene primere. Celotni dokumenti in videoposnetki pomagajo pri učenju. Storitveni načrti ustrezajo vsakemu proračunu.
| Pohvale strank
Stranke hvalijo naše inženirje za reševanje težav v urah s strokovnim znanjem. Pečica SMT Reflow je deležna pohval za stabilno delo in malo okvar. Pri pakiranju so uporabljeni močni materiali, da varno prispejo kamor koli. Hitri odgovori na e-pošto ali klice gradijo zaupanje. Pomoč na kraju samem med namestitvijo olajša začetek. Kakovost opreme traja leta in ne zbledi. Pečica za ponovno pretakanje vročega zraka za spajkanje tiskanih vezij vsakič zmaga za čiste spoje.
| Naš certifikat
Naša pečica SMT Reflow ima odobritve CE, RoHS, ISO9001 za varnost in okolju prijazno uporabo. Patenti ščitijo edinstven dizajn v notranjosti. Ustreza tudi specifikacijam CCC in UL. Strogi testi preverijo vsak del pred pošiljanjem. To zagotavlja vrhunsko zanesljivost.
| O IKT in naši tovarni
ICT ima v lasti raziskave in razvoj ter proizvodnjo v 12000 m² veliki sodobni tovarni. Ekipa 89 vključuje 20 usposobljenih inženirjev. Hitrost rasti od ustanovitve leta 2012. Oskrbujemo več kot 1600 strank v 72 državah. Na vsakem koraku potekajo strogi pregledi kakovosti. Celoten sistem upravljanja zagotavlja najboljše rezultate. To podpira celotne linije SMT s pečjo SMT Reflow.
