ICT-SR530
I.C.T
| Količina: | |
|---|---|

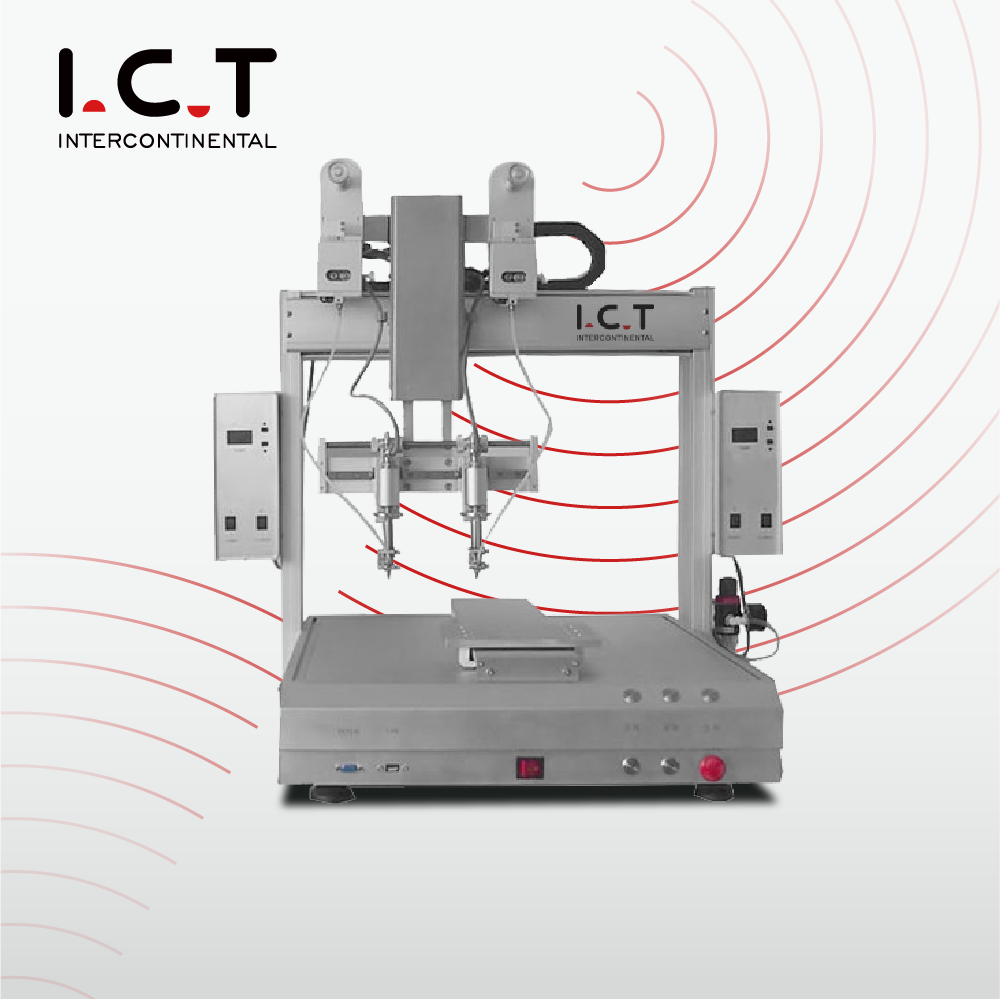

| Pregled namiznega avtomatskega spajkalnega robota
Namizni samodejni spajkalni robot je zasnovan za učinkovito, ponovljivo spajkanje PCB-jev in PV modulov. Z lasersko podprtim ogrevanjem, gibanjem po osi XYZ in avtomatiziranim podajanjem žice zagotavlja vsakič natančne spajkalne spoje. Operaterji lahko programirajo spajkalne poti, prilagajajo hitrosti podajanja in preverjajo kakovost spajkanja z opcijskim sistemom vida. Kompakten za namizno uporabo ali integracijo v polne linije SMT, ta robotski sistem poveča učinkovitost proizvodnje, zmanjša delovno silo in zagotavlja dosledno visoko kakovost izhoda za elektronske sklope.
| Funkcija avtomatskega spajkalnega robota
Enostavno programiranje
Do 200 spajkalnih točk na PCB ali modul je mogoče programirati v manj kot 5 minutah. Pot, čas zadrževanja in podajanje žice so popolnoma nastavljivi. Shranite lahko deset programov za brezhibno preklapljanje med različnimi oblikami PCB ali PV.
Stabilno toplotno zanesljivo spajkanje
Lasersko podprto ogrevanje takoj doseže delovno temperaturo in vzdržuje ±1°C. Vsak cikel obravnava več kot 100 spojev, kar zagotavlja dosledno, ponovljivo spajkanje PCB-jev visoke gostote in PV modulov.
Od ročnega do standardiziranega
Postopki ročnega spajkanja se pretvorijo v natančna, ponovljiva zaporedja. Shranjevanje digitalnih koordinat z natančnostjo ±0,1 mm zmanjša človeško napako za več kot 90 %, kar zagotavlja dosledno kakovost v več serijah.
Natančno dovajanje spajk za popolne spoje
Spajkalna žica (0,6–1,2 mm) se podaja s hitrostjo 1–50 mm/s z natančnostjo ±0,02 mm. Pretok in razpoka kositra sta zmanjšana. Vsak spoj prestane inšpekcijo, kar zagotavlja visok izkoristek za PCB in PV sklope.
Čista konica Stalna kakovost
Čiščenje konice poteka vsakih 5 minut ali po 50 spajkalnih točkah. Zrak in jeklena žica odstranita ostanke in oksidacijo, podaljšata življenjsko dobo konice za 50 % in ohranita enakomerno kakovost spajkanja za velikoserijsko proizvodnjo.
| Specifikacije avtomatskega spajkalnega robota
| Specifikacija | I.CT-SR300 | I.CT-SR530 | I.CT-SR250D | I.CT-SR250DD |
|---|---|---|---|---|
| Številka perona | 1 | 1 | 2 | 2 |
| Številka glave | 1 | 2 | 1 | 2 |
| Moč ogrevanja | 150w | 300 W | 150w | 300 W |
| Maks. Velikost PCB | 300×300 mm | 500×300 mm | 250 × 250 mm za vsako ploščad | 250 × 250 mm za vsako ploščad |
| Največja hitrost premikanja | Os X,Y: 600-800 mm/s, os Z: 400 mm/s, os R: 300°/s | Os X,Y: 600-800 mm/s, os Z: 400 mm/s, os R: 300°/s | Os X,Y: 600-800 mm/s, os Z: 400 mm/s, os R: 300°/s | Os X,Y: 600-800 mm/s, os Z: 400 mm/s, os R: 300°/s |
| Očistite spajkalno konico | Jeklena žica in zračni tlak (izbirno: čiščenje z vrtljivo krtačo) | Jeklena žica in zračni tlak (izbirno: čiščenje z vrtljivo krtačo) | Jeklena žica in zračni tlak (izbirno: čiščenje z vrtljivo krtačo) | Jeklena žica in zračni tlak (izbirno: čiščenje z vrtljivo krtačo) |
| Spajkalna žica | Spajkalna žica 0,6 ~ 1,2 mm | Spajkalna žica 0,6 ~ 1,2 mm | Spajkalna žica 0,6 ~ 1,2 mm | Spajkalna žica 0,6 ~ 1,2 mm |
| Hitrost dovajanja spajke | 1~50 mm/s | 1~50 mm/s | 1~50 mm/s | 1~50 mm/s |
| Ponavljajoča se natančnost | ±0,02 mm | ±0,02 mm | ±0,02 mm | ±0,02 mm |
| Temperaturno območje | Sobna temperatura–500°C | Sobna temperatura–500°C | Sobna temperatura–500°C | Sobna temperatura–500°C |
| Natančnost temperature | ±1°C | ±1°C | ±1°C | ±1°C |
| Način vožnje | Koračni motor | Koračni motor | Koračni motor | Koračni motor |
| Nadzorni način | Teach Pendant | Teach Pendant | Teach Pendant | Teach Pendant |
| Zračni tlak | 4,5 ~ 6 kg/cm² | 4,5 ~ 6 kg/cm² | 4,5 ~ 6 kg/cm² | 4,5 ~ 6 kg/cm² |
| Napajanje | AC220V±10%, 50/60HZ | AC220V±10%, 50/60HZ | AC220V±10%, 50/60HZ | AC220V±10%, 50/60HZ |
| Dimenzija | 750×650×880 mm | 780 × 660 × 770 mm | 930×650×880 mm | 1280×750×950 mm |
| Teža | Približno 60 kg | Približno 70 kg | Približno 80 kg | Približno 85 kg |
* IKT še naprej deluje na kakovosti in uspešnosti, specifikacije in videz se lahko posodobijo brez posebnega obvestila.
| Celoten seznam strojev za proizvodno linijo SMT
Integrirana proizvodna linija SMT vključuje nakladalce PCB, naprave za razkladanje, tiskarske stroje, sisteme pick and place, SPI, AOI, pečice za reflow, transportne trakove in stroje za odstranjevanje plošč. Vse naprave delujejo skupaj, da zagotovijo gladek potek dela, dosleden izpis in visoko učinkovitost proizvodnje. Inženirji IKT upravljajo namestitev, kalibracijo in integracijo linije, da zagotovijo, da sistem deluje kot kohezivna, visoko zmogljiva rešitev za proizvodnjo PCB in PV modulov.
| Video o uspehu stranke
Aprila 2026 so inženirji IKT zaključili namestitev in usposabljanje za celotno linijo SMT na Portugalskem za avtomobilsko elektroniko, vključno z avtomobilskimi razsvetljavo in nadzornimi moduli. Stranke so pohvalile gladko nastavitev, učinkovit potek dela in jasna navodila. Namizni avtomatski spajkalni robot, integriran v linijo, je zagotavljal natančne spajkalne spoje za tiskana vezja in žične povezave. Povratne informacije so poudarjale tako zanesljivost opreme kot strokovno podporo, kar strankam omogoča učinkovito doseganje visokokakovostne proizvodnje.
| Strokovno usposabljanje in podpora
IKT zagotavlja popolno podporo za celotne proizvodne linije SMT. Inženirji nadzirajo namestitev, umerjanje programa in usklajevanje procesa. Stranke prejmejo praktično usposabljanje za programiranje, vzdrževanje in odpravljanje težav. Podpora na daljavo in kanali hitrega odziva zagotavljajo takojšnjo rešitev operativnih težav, kar strankam omogoča neodvisno upravljanje linije in vzdrževanje neprekinjenega visokokakovostnega spajkanja tiskanih vezij in PV modulov.
| Pohvale strank
Stranke nenehno poudarjajo integrirano linijo SMT zaradi zanesljivosti in učinkovitosti. Inženirji zagotavljajo jasna navodila med namestitvijo in usposabljanjem. Varna embalaža zagotavlja varno dostavo. Hitra tehnična podpora težave rešuje takoj. Celotna linija, vključno z namiznimi avtomatskimi spajkalnimi roboti, ohranja nemoten potek dela in dosleden izpis, s čimer si zasluži močno zaupanje in zadovoljstvo strank po vsem svetu.
| Naš certifikat
Vsa oprema na linijah ICT SMT, vključno z namiznimi roboti za samodejno spajkanje, ima certifikate CE, RoHS in ISO9001. Patenti pokrivajo vse inovacije. Certifikati strankam zagotavljajo varne, zanesljive in skladne rešitve za proizvodnjo tiskanih vezij in fotonapetostnih modulov, kar zagotavlja dosledno visoko kakovost izhoda v vseh integriranih procesih.
