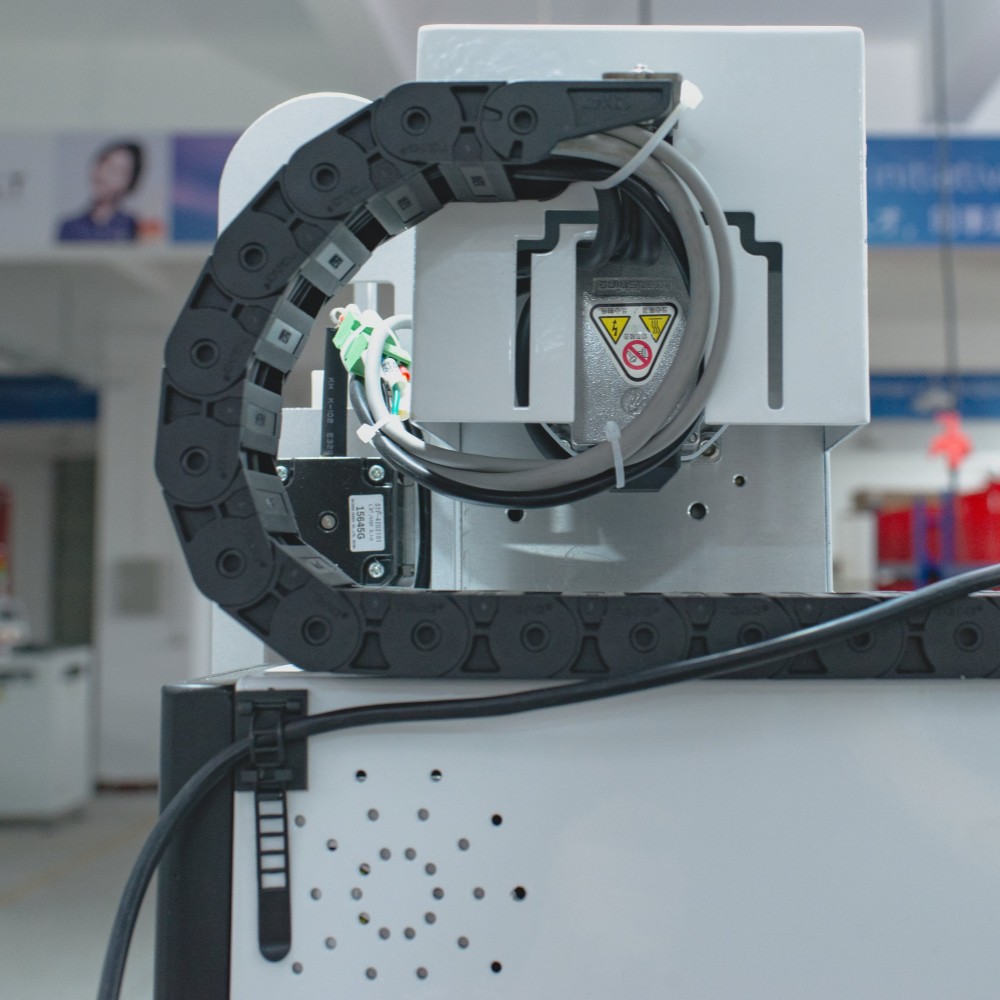

| Pregled robota za spajkanje PCB
Spajkalni robot za PCB je zasnovan za učinkovito in natančno spajkanje PCB in majhnih elektronskih modulov. Vključuje petosno gibanje, avtomatizirano podajanje žice in visokohitrostno indukcijsko ogrevanje, da zagotovi enotne, ponovljive spajkalne spoje. Operaterji lahko programirajo spajkalne poti, prilagajajo hitrost podajanja in spremljajo kakovost z uporabo izbirnega sistema za vid. Kompakten za namizne nastavitve ali integracijo v polne proizvodne linije SMT, povečuje prepustnost, zmanjšuje delovno silo in zagotavlja dosledno visokokakovosten izpis v različnih oblikah PCB.
| Funkcija avtomatskega spajkalnega robota
Enostavno programiranje
Operaterji lahko programirajo do 200 spajkalnih točk na PCB v manj kot 5 minutah. Poti, časi zadrževanja in količine spajk so nastavljivi. Shranite lahko do 10 programov plošče za hitro preklapljanje med različnimi vrstami tiskanih vezij brez izpada proizvodnje.
Stabilno toplotno zanesljivo spajkanje
Visokofrekvenčno indukcijsko segrevanje doseže 500°C v 3 sekundah in vzdržuje ±1°C. Elementi srebrne tuljave zdržijo več kot 2000 ur in podpirajo več kot 100 spajkanih spojev na cikel, kar zagotavlja dosledno spajkanje tudi na območjih z gosto PCB.
Od ročnega do standardiziranega
Poučevanje programiranja pretvori ročno spajkanje v avtomatizirana, ponovljiva zaporedja. Digitalne koordinate, shranjene z natančnostjo ±0,1 mm, zmanjšajo človeško napako za več kot 90 %. Konsistentnost od serije do serije se ohranja za vse PCB-je.
Natančno dovajanje spajk za popolne spoje
Spajkalna žica (0,6–1,2 mm) se podaja s hitrostjo 1–50 mm/s z natančnostjo ±0,02 mm. Ostanki fluksa in razpokani kositer so zmanjšani. Vsak spoj prestane inšpekcijo in zagotavlja visok izkoristek pri sklopih PCB.
Čista konica Stalna kakovost
Avtomatsko čiščenje konic se izvede vsakih 5 minut ali po 50 spojih. Zrak in jeklena žica odstranita oksidacijo in ostanke, podaljšata življenjsko dobo konice za 50 % in ohranita enakomerno kakovost spajkanja med velikoserijsko proizvodnjo.
| Specifikacije avtomatskega spajkalnega robota
| Specifikacija | I.CT-SR300 | I.CT-SR530 | I.CT-SR250D | I.CT-SR250DD |
|---|---|---|---|---|
| Številka perona | 1 | 1 | 2 | 2 |
| Številka glave | 1 | 2 | 1 | 2 |
| Moč ogrevanja | 150w | 300 W | 150w | 300 W |
| Maks. Velikost PCB | 300×300 mm | 500×300 mm | 250 × 250 mm za vsako ploščad | 250 × 250 mm za vsako ploščad |
| Največja hitrost premikanja | Os X,Y: 600-800 mm/s, os Z: 400 mm/s, os R: 300°/s | Os X,Y: 600-800 mm/s, os Z: 400 mm/s, os R: 300°/s | Os X,Y: 600-800 mm/s, os Z: 400 mm/s, os R: 300°/s | Os X,Y: 600-800 mm/s, os Z: 400 mm/s, os R: 300°/s |
| Očistite spajkalno konico | Jeklena žica in zračni tlak (izbirno: čiščenje z vrtljivo krtačo) | Jeklena žica in zračni tlak (izbirno: čiščenje z vrtljivo krtačo) | Jeklena žica in zračni tlak (izbirno: čiščenje z vrtljivo krtačo) | Jeklena žica in zračni tlak (izbirno: čiščenje z vrtljivo krtačo) |
| Spajkalna žica | Spajkalna žica 0,6 ~ 1,2 mm | Spajkalna žica 0,6 ~ 1,2 mm | Spajkalna žica 0,6 ~ 1,2 mm | Spajkalna žica 0,6 ~ 1,2 mm |
| Hitrost dovajanja spajke | 1~50 mm/s | 1~50 mm/s | 1~50 mm/s | 1~50 mm/s |
| Ponavljajoča se natančnost | ±0,02 mm | ±0,02 mm | ±0,02 mm | ±0,02 mm |
| Temperaturno območje | Sobna temperatura–500°C | Sobna temperatura–500°C | Sobna temperatura–500°C | Sobna temperatura–500°C |
| Natančnost temperature | ±1°C | ±1°C | ±1°C | ±1°C |
| Način vožnje | Koračni motor | Koračni motor | Koračni motor | Koračni motor |
| Nadzorni način | Teach Pendant | Teach Pendant | Teach Pendant | Teach Pendant |
| Zračni tlak | 4,5 ~ 6 kg/cm² | 4,5 ~ 6 kg/cm² | 4,5 ~ 6 kg/cm² | 4,5 ~ 6 kg/cm² |
| Napajanje | AC220V±10%, 50/60HZ | AC220V±10%, 50/60HZ | AC220V±10%, 50/60HZ | AC220V±10%, 50/60HZ |
| Dimenzija | 750×650×880 mm | 780 × 660 × 770 mm | 930×650×880 mm | 1280×750×950 mm |
| Teža | Približno 60 kg | Približno 70 kg | Približno 80 kg | Približno 85 kg |
* IKT še naprej deluje na kakovosti in uspešnosti, specifikacije in videz se lahko posodobijo brez posebnega obvestila.
| Celoten seznam strojev za proizvodno linijo SMT
Celotna proizvodna linija SMT vključuje nakladalce in razkladalnike PCB, tiskarske stroje, sisteme za pobiranje in namestitev, SPI, AOI, pečice za reflow, transportne postaje in opremo za ločevanje. Vse naprave so sinhronizirane, da zagotovijo gladek potek dela, dosledno kakovost in visoko učinkovitost. Inženirji IKT skrbijo za namestitev, kalibracijo in integracijo ter zagotavljajo, da linija deluje kot koheziven, visoko zmogljiv proizvodni sistem.
| Video o uspehu stranke
Aprila 2026 so inženirji IKT zaključili namestitev in usposabljanje celotne linije SMT na Portugalskem za avtomobilsko elektroniko, vključno z avtomobilskimi razsvetljavo in nadzornimi moduli. Stranke so pohvalile gladko nastavitev, učinkovit potek dela in jasna navodila. Spajkalni robot za tiskana vezja, integriran v linijo, je zagotavljal natančne spajkalne spoje za tiskana vezja in povezave žica-žica. Povratne informacije so poudarile zmogljivost opreme in strokovno podporo, kar strankam omogoča hitro doseganje visokokakovostne proizvodnje.
| Strokovno usposabljanje in podpora
IKT zagotavlja celovito podporo za celotne proizvodne linije SMT. Inženirji nadzorujejo namestitev, umerjanje programa in usklajevanje procesa. Stranke prejmejo praktično usposabljanje, ki zajema programiranje, vzdrževanje in odpravljanje težav. Podpora na daljavo in kanali hitrega odziva zagotavljajo takojšnjo rešitev operativnih težav, kar strankam omogoča neodvisno vodenje linije in vzdrževanje neprekinjenega visokokakovostnega spajkanja tiskanih vezij in majhnih elektronskih modulov.
| Pohvale strank
Stranke nenehno poudarjajo integrirano linijo SMT za zanesljivost in učinkovitost. Inženirji zagotavljajo jasna navodila med namestitvijo in usposabljanjem. Varna embalaža zagotavlja varno dostavo vseh naprav. Hitra tehnična podpora težave rešuje takoj. Celotna linija, vključno s spajkalnimi robotskimi sistemi za tiskana vezja, ohranja stabilen potek dela in dosleden rezultat, s čimer si zasluži močno zaupanje in zadovoljstvo strank po vsem svetu.
| Naš certifikat
Vsa oprema na linijah ICT SMT, vključno s spajkalnimi robotskimi sistemi PCB, ima certifikate CE, RoHS in ISO9001. Patenti pokrivajo vse inovacije. Certifikati zagotavljajo, da stranke prejmejo varne, zanesljive in skladne rešitve za proizvodnjo tiskanih vezij, kar zagotavlja visokokakovosten izhod v vseh integriranih procesih.
| O nas in tovarni
ICT je globalni ponudnik rešitev za proizvodnjo elektronike z več kot 25-letnimi izkušnjami. Za več kot 1600 strank v 72 državah nudimo celovite rešitve SMT, DIP, premaze, robotiko, montažo in PCBA. Naša ekipa 20 inženirjev zagotavlja namestitev, usposabljanje, optimizacijo procesov in podporo v celotnem življenjskem ciklu. S številnimi tovarnami in podružnicami po vsem svetu, strogim nadzorom kakovosti in certificirano opremo v vseh linijah SMT IKT zagotavlja zanesljive, učinkovite in dosledne proizvodne rešitve za stranke po vsem svetu.
