Se sprašujete, zakaj je vaš donos SMT nizek in kako zmanjšati predelavo? Nisi sam. Številni proizvajalci se soočajo z izzivi pri doseganju visokih stopenj donosa zaradi skupnih napak, kot so premostitev spajkanja, nagrobniku in nezadostnemu spajkanju. V tem blogu bomo raziskali temeljne vzroke teh vprašanj in zagotovili praktične nasvete za izboljšanje vašega postopka SMT. Ne glede na to, ali ste sezonski profesionalec ali novi na terenu, se nam pridružite, ko se potopimo v rešitve, ki vam bodo pomagale povečati donos in čim bolj zmanjšati predelavo.
Vedeti, kako stopnja donosnosti in predelave SMT pomaga ekipam, da zmanjšajo stroške in izboljšajo stabilnost proizvodnje.
Donos SMT, ki se pogosto imenuje prvi prehod (FPY), prikazuje odstotek odborov, ki so prvič pregledali. Izmeri, koliko sklopov se premakne naprej brez predelave. Visok FPY označuje stabilen, nadzorovan postopek. Nizki FPY signali, ki se ponavljajo, pri tiskanju, namestitvi ali predelavi spajke.
Tesno prinašajo predelavo, ostanke in proizvodno prepustnost. Nizek donos poveča predelavo, ki porabi delovno silo in materiale. Visoka stopnja predelave počasne proizvodnje, kar ustvarja ozka grla, ki zmanjšujejo pretok in tovarniško učinkovitost. Prekomerne napake lahko privedejo do odpadkov, če predelava ne uspe, kar povečuje stroške odpadkov.
Nizek donos poveča delovno silo za predelavo in dodatne inšpekcijske preglede. Vsak cikel predelave pomeni, da operaterji porabijo čas za pripravljanje plošč, namesto da proizvajajo nove. Poviša pregled, da preveri popravljene enote in dodaja delovne ure. Materialni odpadki se med predelavo dvignejo, ko deske potrebujejo nadomestne dele, spajkalnik ali tok. Pogosta predelava lahko poškoduje PCB, kar jih spremeni v ostanke, kar vodi v zapravljene komponente in čas obdelave.
Nizek donosnost vpliva tudi na čas svinca in dostavo strank. Proizvodnja se upočasni, ko črte obravnavajo predelavo in zamujajo izhod. Kupci, ki čakajo na dostavo, se lahko soočijo z daljšimi časi vodilnim časom, tvegajo izgubljena naročila in škodijo ugledu tovarne.
| Faktorski | učinek |
|---|---|
| Delo | Povečana predelava in inšpekcijski pregledi |
| Material | Več odpadkov, višji materialni odpadki |
| Čas svinca | Daljši dostavni časi strankam |
Težave spajkalne paste so pogost vzrok za nizki donos v SMT. Nezadostni spajkalnik lahko privede do slabih povezav. Premostitev spajkanja se zgodi, ko spajkalna toka med tesno razporejenimi blazinicami. Spajkalna žogica je, ko so majhne kroglice spajkalne oblike na PCB. Te napake so pogosto posledica nepravilnega oblikovanja šablon z uporabo napačne vrste paste ali napačnih parametrov tiskanja.
Natančnost namestitve komponent je ključnega pomena. Neskladje se pojavi, kadar komponente niso pravilno postavljene na blazinice. Ogrsnjenje se zgodi, ko se en konec sestavnega dela dvigne s blazinice. Skewing je, kadar komponente niso pravilno poravnane. Te težave so pogosto posledica nabiranja in stroja natančnosti ali sprememb v embalaži komponent.
Opozovanja napak pri spajkem udarcu. Hladni spajkalni spoji se zgodijo, ko se spajkalnik ne stopi v celoti. Praznine so prazni prostori znotraj spajskega sklepa. Napake v glavi in stebri (HIP) se pojavijo, ko spajkalnik komponente ne zmoti. Te težave običajno povzročajo napačni profili za odsevanje, WB Warpage ali oksidacija komponent.
Slaba kakovost PCB in komponent lahko zniža donos. Ukrivljeni PCB otežujejo oblikovanje dobrih povezav spajkanja. Oksidacija ali kontaminacija komponent lahko prepreči pravilno spajkanje. Naprave, občutljive na vlago (MSD), lahko vplivajo tudi na kakovost spajkanja, če se ne ravna pravilno.
Pregled in testiranje lahko vplivata na donos. Lažni pozitivni rezultati v avtomatiziranem optičnem pregledu (AOI) lahko privedejo do nepotrebnega predelave. Neobveščene napake lahko povzročijo okvare na terenu. Natančni pregled in testiranje sta ključnega pomena za zmanjšanje predelave in izboljšanje donosa.
Kakovost materiala je ključni dejavnik donosa SMT. PCB površinska zaključek vpliva na spajkalnost. Slabi pogoji skladiščenja lahko poslabšajo materiale. Pomembna je tudi kakovost komponent. Nizko kakovostne komponente bolj verjetno povzročajo napake. Na primer, oksidirane komponente se ne smejo pravilno spajkati. Naprave, ki so občutljive na vlago (MSD), potrebujejo nadzorovano skladiščenje, da preprečijo Warpage. Pregled dohodnih materialov za napake lahko zgodaj ujame težave, kar zmanjša tveganje za napake med proizvodnjo.
Nastavitve procesa vplivajo na donos. Parametri tiskanja morajo biti natančni. Hitrost namestitve vpliva na natančnost komponent. Nastavitve profila Profil določajo kakovost spajke. Nepravilne nastavitve lahko privedejo do napak, kot so hladni spajkalni spoji ali premostitev spajkanja. Na primer, prehitro hitrost namestitve lahko povzroči neskladje, medtem ko lahko nepravilni profil za prelivanje povzroči nezadostno spajkalnik. Namestitev teh parametrov na podlagi posebnih zahtev PCB in komponent lahko znatno izboljša donos.
Težave z opremo lahko znižajo donos. Kalibracija zagotavlja pravilno delo. Redno vzdrževanje preprečuje okvare. Neskladna ali obrabljena oprema lahko povzroči napake. Na primer, nepravilno kalibriran stroj za nabiranje in mesto lahko napačno namesti komponente. Redno preverjanje in prilagajanje opreme zagotavlja dosledne zmogljivosti. Uporaba naprednih orodij, kot so sistemi za pregledovanje spajke (SPI), lahko pomaga ujeti težave že zgodaj v postopku, kar zmanjša verjetnost, da bodo napake dosegle poznejše faze.
Človeška napaka je še en dejavnik. Operaterji lahko med ravnanjem delajo napake. Predelava lahko uvede nove napake. Pravilno usposabljanje in jasni postopki zmanjšujejo napake. Na primer, ravnanje s komponentami skrbno preprečuje škodo. Jasne smernice o postopkih predelave lahko zmanjšajo uvedbo novih napak. Izvajanje tehnik za zaščito napak, na primer uporaba džigov ali napeljav, lahko tudi pomaga zmanjšati napake operaterja.
Z reševanjem teh temeljnih vzrokov lahko proizvajalci izboljšajo donos SMT in zmanjšajo predelavo. Vsak dejavnik ima ključno vlogo pri zagotavljanju kakovostne proizvodnje, od ravnanja z materiali do optimizacije procesov in vzdrževanja opreme.
Če želite povečati donos SMT, začnite s tiskanjem spajke. Izbira prave debeline šablone in zasnove zaslonke je ključnega pomena za natančno odlaganje spajkanja. Na primer, za večje komponente bo morda potreben debelejši šablon, medtem ko tanjša deluje bolje za dele na drobno. Nadzor viskoznosti paste zagotavlja dosleden pretok, pravilni pogoji skladiščenja pa preprečujejo, da bi se pasta izsušila ali postala onesnažena. Uporaba sistemov za pregled spalne paste (SPI) lahko zgodaj ujame napake, prihrani čas in zmanjša predelavo. Sistemi SPI zagotavljajo povratne informacije v realnem času, kar vam omogoča, da prilagodite postopek tiskanja med letenjem.
Natančnost namestitve komponent je ključna za zmanjšanje napak. Redno kalibrirajte stroje za nabiranje in mesto, da zagotovite, da delujejo v okviru tolerance. Uporabite sisteme za poravnavo vida, da zmanjšate napačnost, zlasti za majhne ali zapletene komponente. Tesno sodelovanje z dobavitelji za upravljanje kakovosti embalaže komponent zagotavlja, da se deli dobro prilegajo PCB. Na primer, komponente z doslednimi dimenzijami in kakovostno embalažo se med namestitvijo manj verjetno premikajo.
Profili za refleksijo potrebujejo natančno prilagoditev, da se zagotovi dosledno spajkanje. Nastavite profile, ki temeljijo na vrsti spajkalne paste in gostote komponent. Na primer, pasta z višjo tališče lahko zahteva drugačen profil kot tisti z nižjo talilno točko. Tesno spremljajte cone pečice in hitrosti prenosa, da zagotovite enakomerno ogrevanje po PCB. Uporaba termoelementov za toplotno profiliranje v realnem času med proizvodnjo pomaga prepoznati in popraviti vroče ali hladne točke v pečici, kar zagotavlja dosledno spajkanje.
Strategije inšpekcijskih pregledov morajo uravnotežiti občutljivost in natančnost, da zmanjšajo lažne pozitivne rezultate in ujamejo resnične napake. Prilagodite nastavitve avtomatiziranega optičnega pregleda (AOI), da zmanjšate lažne pozitivne rezultate, kar lahko privede do nepotrebnega predelave. Uporabite rentgenski pregled za kompleksne komponente, kot so BGA in QFN, kjer so skriti spajkalni spoji pogosti. Redno vzdrževanje opreme ohranja orodja za pregled natančno in zanesljivo, kar zagotavlja, da se napake ujamejo zgodaj in dosledno.
Ravnanje z materialom in shranjevanje bistveno vplivata na donos. V nadzorovanih okoljih shranite naprave, občutljive na vlago (MSD), da preprečite poškodbe vlažnosti. Preverite dohodne PCB in komponente za oksidacijo ali Warpage, kar lahko vpliva na spajkalnost in namestitev komponent. Pravilna skladiščenje in pregled zagotavljajo, da so materiali pripravljeni za proizvodnjo, zmanjšanje napak in predelavo. Na primer, shranjevanje PCB v suhem, hladnem okolju preprečuje, da bi se obeležili, medtem ko pregledovanje komponent ob prihodu lahko zgodaj ujame oksidacijo.
Če se osredotočite na ta področja, lahko znatno zmanjšate predelavo SMT in izboljšate celoten donos. Vsak korak, od optimizacije tiskanja spajke do izvajanja učinkovitih strategij inšpekcijskih pregledov, ima ključno vlogo pri zagotavljanju kakovostne proizvodnje.
| ukrepanja z | nizkim donosom |
|---|---|
| Optimizirajte tiskanje spajke | Izberite pravilno debelino šabla - uporabite SPI za zgodnje odkrivanje napak |
| Izboljšajte natančnost namestitve komponent | Redno umerjanje strojev - uporabite sisteme za poravnavo vida |
| Natančno nastavitev profilov za refleksijo | Nastavite profile na podlagi vrste paste - monitor cone pečice |
| Izvajati učinkovite strategije inšpekcijskih pregledov | Prilagodite občutljivost AOI - uporabite rentgenski žarki za kompleksne komponente |
| Material in shranjevanje | Shranite MSD -je pravilno - Preglejte dohodne materiale |
Statistični nadzor procesov (SPC) je močno orodje za vzdrževanje stabilnosti procesa SMT. Z nenehnim spremljanjem ključnih meritev, kot so glasnost spajke paste, poravnava šablone in natančnost namestitve komponent, SPC pomaga zgodaj prepoznati spremembe. Nastavitev omejitev nadzora vam omogoča zaznavanje odstopanj, preden privedejo do napak. SPC grafikoni omogočajo vizualni vpogled v procesne trende, kar omogoča proaktivne prilagoditve, da se vaša proizvodna linija nemoteno in dosledno izvaja.
Analiza trendov donosa je bistvenega pomena za prepoznavanje ponavljajočih se vzorcev napak. S sledenjem donosnosti sčasoma lahko opazite, ali se napake povečujejo ali zmanjšujejo. Ta analiza pomaga natančno določiti najpogostejša vprašanja, kar vam omogoča, da se osredotočite na svoja prizadevanja za izboljšanje, kjer jih najbolj potrebujejo. Na primer, če opazite dosleden porast okvare premostitve spajkanja, lahko raziščete parametre tiskanja šablone ali spajkalno pasto za reševanje vzroka.
Izdelava sistemov za proizvodnjo (MES) ponujajo sledenje podatkov o napaki in predelavi v realnem času. Ti sistemi zajemajo informacije, ki se dogajajo na proizvodni liniji, kar omogoča hitre odzive na nastajajoče težave. MES se lahko integrira z drugimi orodji, kot je SPC, da zagotovi izčrpen pogled na vaš proizvodni postopek. Podatki v realnem času vam omogočajo sprejemanje informiranih odločitev, optimizacijo delovnih tokov in zmanjšanje izpadov. Z uporabo MES lahko izboljšate splošno učinkovitost proizvodnje in donos.
Vodilni proizvajalec elektronike se je spopadel z težavami s nagrobnikom, kjer so se komponente med spajkanjem z refpolom dvignile s blazinic. Ta napaka je bila še posebej razširjena v majhnih, pasivnih komponentah. Skupina se je odločila raziskati profil za refleksijo in prilagodila hitrosti temperaturne rampe in najvišje temperature. Z natančno prilagoditvijo teh parametrov so lahko zmanjšali nagrobništvo za 80%. To ni samo izboljšalo donosa, ampak je tudi povečalo zanesljivost končnega izdelka. Uspeh je bil pripisan boljšemu toplotnemu nadzoru in tako zagotovil enakomerno ogrevanje po PCB.
Drugi proizvajalec se je soočil z vztrajnimi težavami s premostitvijo spajkanja, zlasti v gosto poseljenih PCB -jih. Ekipa je spoznala, da njihova zasnova šablone ni optimalna za izdajo spajkalne paste. Revidirali so velikosti in oblike zaslonke stencilne odprtine in tako zagotovili boljšo uskladitev z blazinicami PCB. Ta preprosta sprememba je privedla do 75 -odstotnega zmanjšanja okvar premostitve spajkanja. Izboljšana zasnova šablone je omogočila natančnejše odlaganje paste spajke, kar je zmanjšalo tveganje za premostitev spajkanja in znatno zmanjšalo predelavo.
Tretji primer vključuje tovarno, ki se je borila z nezadostnimi incidenti spajkanja, kar vodi v slabe električne povezave. Skupina je izvedla sisteme za pregled spalne paste (SPI) za spremljanje postopka tiskanja spajkalne paste. Z analizo podatkov SPI so opredelili neskladnosti v tiskarskih parametrih, kot sta poravnava šablon in viskoznost prilepa. Prilagajanje teh parametrov na podlagi povratnih informacij SPI je zmanjšalo nezadostne okvare spajkanja za 90%. Tovarna je uvedla tudi redne preglede vzdrževanja za tiskarsko opremo, kar je še povečalo doslednost postopka.
Te študije primerov ponazarjajo, kako lahko ciljni posegi znatno izboljšajo donos SMT. Ne glede na to, ali gre za optimizacijo profilov za refleksijo, izboljšanje zasnove šablone ali izkoriščanje podatkov SPI, lahko te strategije bistveno spremenijo zmanjšanje napak in predelave. Z osredotočanjem na ta območja lahko proizvajalci dosežejo večje donose in zanesljivejše izdelke.
Dobri cilji donosa SMT se razlikujejo. Zaradi pogostih sprememb nastavitve si prizadeva za 95-odstotni proizvodnja za 95-odstotni donos. Proizvodnja visoke količine je 98% ali višja, saj so procesi bolj stabilni. Postavitev realnih ciljev pomaga obvladovati pričakovanja in se osredotočiti na nenehno izboljševanje.
Redno preverjajte profile reflowa. Dnevni pregledi so idealni za proizvodnjo z veliko količino, da se zgodaj lovijo težav. Za proizvodnjo z visoko mešanico preverite profile z vsako spremembo nastavitve. Dosledno spremljanje zagotavlja optimalno spajanje in zmanjšuje okvare.
AOI pomaga, vendar ne zmanjšuje vedno predelave. Odvisno je od umerjanja in nastavitev. Prekomerno občutljiv AOI lahko označi lažne napake in poveča predelavo. Pravilno nastavljen AOI zmanjšuje lažne pozitivne rezultate in ujame resnična vprašanja, kar izboljšuje donos.
Ogrsnjenje v komponentah 0402 je običajno. Prilagodite profile za refleksijo, da zagotovite enakomerno ogrevanje. Uporabite tok z visoko površinsko napetostjo, da držite komponente. Pomaga tudi ustrezna zasnova šablone. Če natančno prilagodite te dejavnike, zmanjša nagrobnost in izboljša donos.
Razumevanje in izboljšanje donosa SMT je ključnega pomena za zmanjšanje stroškov in povečanje učinkovitosti. Od optimizacije tiskanja spalne paste do natančne nastavitve profilov refleksnika ima vsak korak ključno vlogo pri zmanjševanju ponovnega dela in maksimiranju proizvodnje.

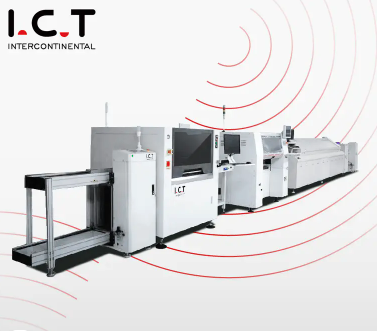

Z uporabo pravih orodij, analize podatkov in strokovnih napotkov podjetij, kot je Dongguan I.C.T Technology Co., Ltd. , lahko prepoznate in obravnavate koreninske vzroke nizkega donosa. Ne glede na to, ali se ukvarjate z materialnimi težavami, parametri procesov ali umerjanje opreme, bo s proaktivnim pristopom privedlo do pomembnih izboljšav v vaši proizvodnji SMT.
