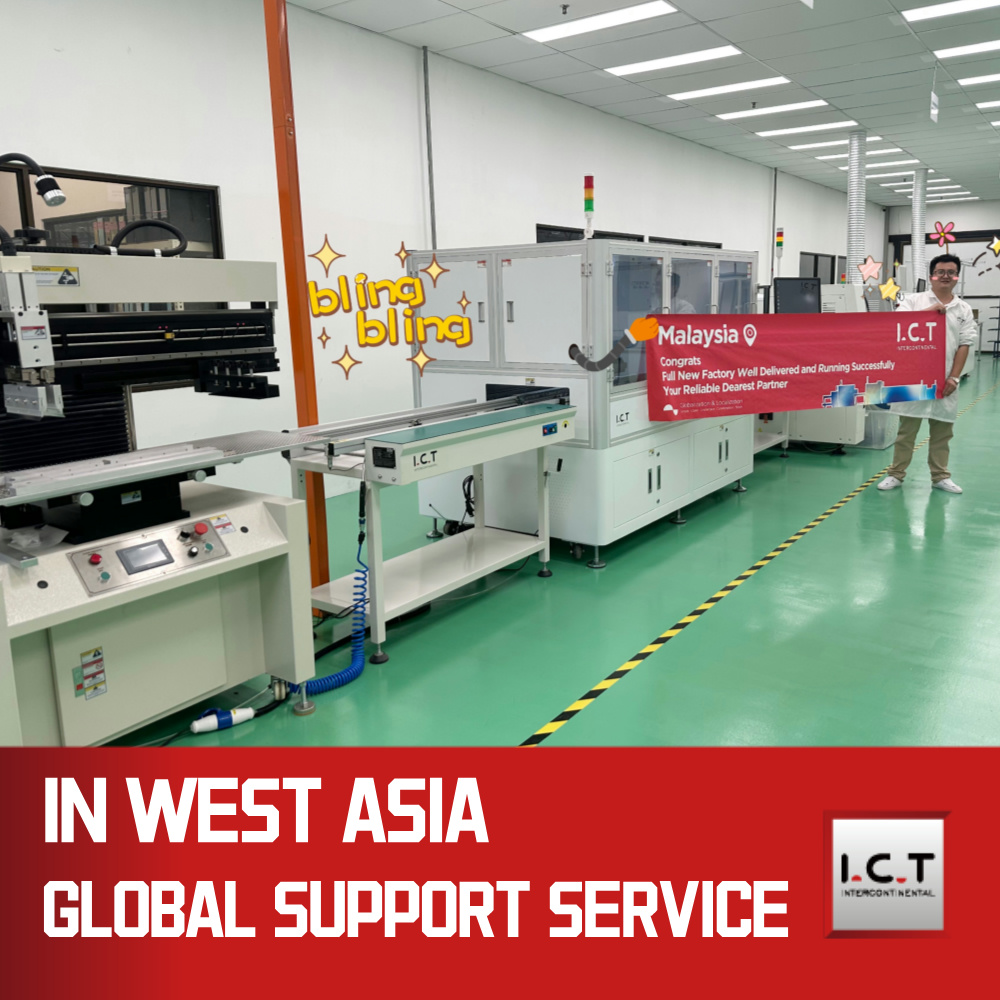

Ali želite povečati učinkovitost proizvodnje elektronike? Oblikovanje prave linije SMT je ključnega pomena za uspeh. Linija SMT združuje več procesov, vključno s tiskanjem spajkalne paste, namestitvijo komponent, reflow spajkanjem in nadzornimi sistemi.
Pravilna zasnova bistveno vpliva na učinkovitost, kakovost in stroške. V tej objavi bomo raziskali, kako učinkovito oblikovati linijo SMT, pri čemer se bomo osredotočili na možnosti postavitve, ravni avtomatizacije in bistvene dejavnike plošče. Odkrili boste tudi vpogled v ICT, vodilno podjetje na področju inteligentnih rešitev SMT.
Oblikovanje učinkovite linije SMT zahteva skrben premislek o proizvodnih ciljih. Razumevanje teh ciljev pomaga oblikovati vaše oblikovalske odločitve. Tukaj je nekaj ključnih vidikov, ki jih je treba upoštevati.
Obseg produkcije: velik obseg v primerjavi z nizkim obsegom
Obseg proizvodnje ima pomembno vlogo pri določanju postavitve in ravni avtomatizacije vaše linije SMT.
● Proizvodnja velikih količin: Za proizvajalce, ki si prizadevajo za množično proizvodnjo, je učinkovitost najpomembnejša. To pogosto pomeni izbiro popolnoma avtomatiziranih sistemov. Te linije lahko delujejo neprekinjeno, kar zmanjša stroške dela in poveča pretok. Na primer, popolnoma avtomatizirane rešitve ICT, kot je tiskalnik ICT-5151, so zasnovane za učinkovito obdelavo velikih serij.
● Majhna proizvodnja: V nasprotju s tem proizvodnja majhnih količin pogosto vključuje več ročnih postopkov. To je običajno pri izdelavi prototipov ali naročilih po meri. Pri tem je fleksibilnost ključna. Polavtomatski stroji se lahko uporabljajo za hitro menjavo med različnimi izdelki. Ta prilagodljivost pomaga izpolnjevati različne zahteve strank brez večjih izpadov.
Uskladitev vaše linije SMT z vašimi poslovnimi cilji je ključnega pomena. Zagotavlja, da vaše proizvodne zmogljivosti ustrezajo zahtevam trga. Tukaj je opisano, kako se tega lotiti:
1. Tržne zahteve: Razumevanje trenutnih tržnih trendov vam pomaga pri odločitvi, na katere izdelke se osredotočiti. Na primer, če se povpraševanje po pametnih napravah močno poveča, mora biti vaša linija SMT sposobna učinkovito proizvajati komponente za te izdelke.
2. Vrste izdelkov: Različni izdelki zahtevajo različne pristope. PCB-ji visoke gostote bodo morda potrebovali napredne stroje za postavitev, medtem ko lahko enostavnejši modeli delujejo z osnovnimi modeli. Pri izbiri opreme bo vodilo poznavanje vrst izdelkov, ki jih nameravate izdelovati.
3. Razširljivost: Ko vaše podjetje raste, se mora vaša linija SMT prilagoditi. Modularne zasnove omogočajo enostavno nadgradnjo in razširitev. To pomeni, da lahko dodate nove stroje ali funkcije, ne da bi prenovili celoten sistem.
Vidik oblikovanja | Proizvodnja z veliko količino | Proizvodnja z nizko količino |
Stopnja avtomatizacije | Popolnoma avtomatizirani sistemi | Polavtomatski ali ročni sistemi |
Prilagodljivost | Manj fleksibilen, osredotočen na učinkovitost | Zelo prilagodljiv za hitre menjave |
Struktura stroškov | Nižji stroški na enoto zaradi obsega | Višji stroški na enoto, vendar prilagodljivi |
Potrebe po opremi | Napredni stroji za hitrost | Osnovni stroji z ročno podporo |
Z upoštevanjem teh dejavnikov lahko ustvarite dobro zaokroženo linijo SMT, ki izpolnjuje tako trenutne kot prihodnje proizvodne cilje. Ta premišljen pristop ne bo samo povečal učinkovitosti, ampak tudi izboljšal splošno kakovost izdelka.
Ne pozabite, da je prava zasnova tesno usklajena z vašimi posebnimi poslovnimi cilji in potrebami trga. Če se osredotočite na obseg proizvodnje in ga uskladite s svojimi cilji, pripravite temelje za uspešno linijo SMT.
Izbira prave postavitve za vašo linijo SMT je ključnega pomena. Vpliva na učinkovitost, hitrost proizvodnje in celoten potek dela. Raziščimo tri pogoste možnosti postavitve: linearno, v obliki črke U in modularno.
Opis in prednosti
Linearna postavitev je ena najpreprostejših zasnov. Stroje organizira v ravni liniji, kar omogoča neposreden pretok materialov.
● Enostavnost: Ta zasnova je enostavna za izvedbo in upravljanje.
● Enostavnost spremljanja: operaterji lahko enostavno nadzirajo celoten proces in hitro prepoznajo ozka grla.
Primeri najboljše uporabe
Linearne postavitve najbolje delujejo v produkcijskih okoljih z veliko količino in nizko mešanico. Na primer, pri izdelavi velikih količin istega izdelka ta postavitev poveča učinkovitost. Poenostavi delovanje, skrajša čas nastavitve in zmanjša količino odpadkov.
Opis in prednosti
Postavitev v obliki črke U ponuja kompaktno zasnovo, ki zbliža delovne postaje. Ta postavitev izboljša komunikacijo in sodelovanje med člani ekipe.
● Varčevanje s prostorom: U-oblika učinkovito izkorišča prostor, kar omogoča več strojev na manjšem območju.
● Učinkovitost ravnanja z materialom: zmanjša razdaljo, ki jo morajo prevoziti materiali, s čimer se pospeši proizvodnja.
Scenariji za prednost
Ta postavitev je še posebej ugodna za modularno opremo IKT. Ko je potrebna prilagodljivost, oblika v obliki črke U omogoča hitre prilagoditve. Idealen je za okolja, kjer se različni izdelki proizvajajo v manjših serijah, kar zagotavlja ravnovesje med hitrostjo in prilagodljivostjo.
Razlaga modularnih zasnov
Modularne postavitve se osredotočajo na prilagodljivost in razširljivost. Sestavljeni so iz neodvisnih delovnih postaj, ki jih je mogoče po potrebi preurediti.
● Prilagodljivost: Ta zasnova omogoča hitro menjavo med različnimi izdelki.
● Prilagodljivost: če se proizvodne potrebe spremenijo, lahko preprosto spremenite postavitev brez večjih izpadov.
Prednosti za okolja z visoko mešanico in nizko glasnostjo
Modularne postavitve blestijo v nastavitvah visoke mešanice in nizke glasnosti. Proizvajalcem omogočajo hiter odziv na zahteve trga. Na primer, če je predstavljena nova linija izdelkov, jo je mogoče vključiti v obstoječo postavitev z minimalnimi motnjami.
Pri izbiri postavitve za linijo SMT upoštevajte več dejavnikov:
● Prostor: ocenite postavitev vašega objekta in razpoložljivi prostor.
● Potek dela: zagotovite, da zasnova podpira učinkovit pretok materiala.
● Vrste izdelkov: Različni izdelki lahko zahtevajo različne nastavitve.
Primeri uspešnih implementacij
IKT je uspešno implementirala različne postavitve v različnih panogah. Na primer, v avtomobilski elektroniki pogosto uporabljajo postavitve v obliki črke U za povečanje učinkovitosti. Nasprotno pa velikoserijska proizvodnja potrošniške elektronike pogosto koristi linearnim dizajnom.
Vrsta postavitve | Najboljše za | Ključne koristi |
Linearno | Visoka glasnost, malo mešanja | Enostavnost, enostavnost spremljanja |
V obliki črke U | Fleksibilne, manjše serije | Prihranek prostora, učinkovito rokovanje |
Modularno | Visoka mešanica, nizka glasnost | Hitra menjava, prilagodljivost |
Izbira prave postavitve je bistvena za optimizacijo vaše linije SMT. Vsaka možnost ima edinstvene prednosti in njihovo razumevanje vam pomaga pri sprejemanju premišljenih odločitev.
Pri načrtovanju linije SMT je razumevanje ravni avtomatizacije ključno. Izbira med ročnimi, polavtomatskimi in popolnoma avtomatskimi sistemi vpliva na učinkovitost in proizvodne zmogljivosti. Razčlenimo te možnosti in poglejmo, kako ustrezajo vašim proizvodnim ciljem.
Ročni sistemi
Ročni sistemi so pri nalogah močno odvisni od človeških operaterjev.
● Prilagodljivost: Omogočajo hitre prilagoditve in so idealni za nizke količine.
● Nižji začetni stroški: Začetna naložba je nižja, zaradi česar je primeren za zagon podjetij ali izdelavo prototipov.
Polavtomatski sistemi
Polavtomatski sistemi vzpostavljajo ravnotežje med ročnimi in popolnoma avtomatiziranimi procesi.
● Sodelovanje operaterja: ti sistemi zahtevajo nekaj človeškega posredovanja, ki lahko pospeši proizvodnjo, hkrati pa nudi prilagodljivost.
● Idealno za majhne serije: odlično za podjetja, ki proizvajajo različne izdelke v manjših količinah.
Popolnoma avtomatski sistemi
Popolnoma avtomatizirani sistemi poskrbijo za vse od začetka do konca.
● Učinkovitost: delujejo neprekinjeno in povečujejo pretok.
● Doslednost: avtomatizirane linije proizvajajo dosledno kakovost, kar zmanjšuje človeške napake.
ICT ponuja napredne rešitve za avtomatizacijo, kot sta ICT-5151 in ICT-SM481 Plus. Ti stroji znatno povečajo učinkovitost proizvodnje, kar proizvajalcem omogoča, da sledijo visokemu povpraševanju.
Ročni in polavtomatski sistemi so odlična izbira za posebne scenarije:
● Majhne serije in prototipi: če izdelujete majhne količine ali preizkušate nove modele, ročni sistemi zagotavljajo potrebno prilagodljivost.
● Nižji začetni stroški: ti sistemi zahtevajo manj začetnih naložb, zaradi česar so dostopni manjšim podjetjem.
Na primer, startup, ki razvija edinstvene elektronske izdelke, bi lahko imel koristi od polavtomatske nastavitve. Omogoča jim, da se hitro prilagodijo spremembam dizajna, ne da bi se zavezali k popolnoma avtomatizirani liniji.
Popolnoma avtomatizirane linije SMT ponujajo več prednosti, zlasti za proizvodnjo velikih količin:
● Prihranek pri stroških: Čeprav je začetna naložba višja, avtomatizacija sčasoma zmanjša stroške dela.
● Povečana učinkovitost: Avtomatizirane linije lahko delujejo 24/7, kar znatno poveča proizvodnjo.
● Dosledna kakovost: Z manj človeškega posredovanja se verjetnost napak zmanjša.
Popolnoma avtomatizirane rešitve ICT, kot sta ICT-5151 in ICT-SM481 Plus, ponazarjajo te prednosti. Brezhibno se integrirajo v obstoječe poteke dela ter zagotavljajo zanesljivo delovanje in visokokakovostne rezultate.
Za ohranjanje kakovosti v liniji SMT je integracija nadzornih sistemov bistvena.
● Vloga AOI in SPI: sistemi za avtomatsko optično pregledovanje (AOI) in pregledovanje spajkalne paste (SPI) pomagajo odkriti napake zgodaj v procesu.
● Zagotavljanje kakovosti: Ti sistemi zagotavljajo, da so komponente pravilno nameščene in da je spajka enakomerno uporabljena.
Inšpekcijske tehnologije IKT igrajo ključno vlogo pri zmanjševanju napak. Z uvedbo teh sistemov lahko proizvajalci ujamejo težave, preden se stopnjujejo, in tako zagotovijo visokokakovostne izdelke.
Stopnja avtomatizacije | Ključne funkcije | Primeri najboljše uporabe |
Ročno | Visoka prilagodljivost, nižji stroški | Izdelava prototipov, proizvodnja majhnih količin |
Polavtomatski | Sodelovanje operaterja, zmerni stroški | Majhne serije, pestri izdelki |
Popolnoma samodejno | Visoka učinkovitost, dosledna kakovost | Velikoserijska proizvodnja |
Izbira prave ravni avtomatizacije za vašo SMT linijo je ključnega pomena. Vsaka možnost ima edinstvene prednosti in njihovo razumevanje vam pomaga uskladiti proizvodne zmogljivosti z vašimi poslovnimi cilji.
Pri načrtovanju linije SMT več dejavnikov plošče pomembno vpliva na splošno učinkovitost in kakovost proizvodnje. Razumevanje teh dejavnikov vam lahko pomaga optimizirati procese in povečati zanesljivost izdelka.
Pomen velikosti plošče
Velikost plošče je ključnega pomena pri linijah SMT. Neposredno vpliva na postavitev, izbiro stroja in splošno učinkovitost proizvodnje.
● Povečanje prostora: pravilna panelizacija omogoča boljšo uporabo delovnega prostora. To lahko vodi do povečanega pretoka in zmanjšanja odpadkov.
● Združljivost: Zagotovite, da se vaše plošče dobro prilegajo strojem, ki se uporabljajo v vaši liniji SMT. Ta združljivost zmanjša težave pri rokovanju in izboljša potek dela.
Smernice za učinkovito panelizacijo
Če želite povečati prostor in učinkovitost, upoštevajte naslednje smernice:
● Standardne velikosti: če je mogoče, uporabite industrijske standardne velikosti plošč. To olajša integracijo z obstoječo opremo.
● Zasnova za rokovanje: Zagotovite, da so plošče oblikovane za enostavno rokovanje, kar zmanjša tveganje poškodb med transportom po liniji SMT.
● Optimizirajte postavitev: razporedite komponente po ploščah, da zmanjšate potrebo po premeščanju med sestavljanjem.
Vloga fiducialov
Fiduciali so referenčne točke, ki pomagajo pri natančni postavitvi komponent na PCB. Bistveni so za vzdrževanje poravnave med sestavljanjem.
● Natančnost: pravilna fiducialna postavitev zagotavlja, da so komponente pravilno nameščene, kar zmanjšuje možnosti neporavnanosti.
● Učinkovitost: z zagotavljanjem jasnih referenčnih točk fiduciali poenostavijo postopek namestitve za avtomatizirane stroje.
Najboljše prakse za Fiducial Design
Da zagotovite zanesljivo sestavljanje, upoštevajte te najboljše prakse za fiducialno načrtovanje:
● Velikost in oblika: Uporabite standardno velikost in obliko za fiduciale, da zagotovite skladnost na različnih ploščah.
● Postavitev: Fiduciale postavite stran od območij sestavnih delov, da preprečite motnje med postopkom sestavljanja.
● Kontrast: Zagotovite, da imajo fiduciali visok kontrast glede na površino tiskanega vezja za enostavno zaznavanje s sistemi za pregledovanje.
Pomen razdalje robov
Odmik robov se nanaša na razdaljo med robom tiskanega vezja in komponentami. Ta dejavnik je ključnega pomena za rokovanje s strojem in toplotno učinkovitost.
● Ravnanje s strojem: Ustrezen odmik robov preprečuje poškodbe komponent med obdelavo. Prav tako omogoča, da stroji enostavno primejo in prenašajo deske.
● Toplotna zmogljivost: zadostna razdalja pomaga vzdrževati enakomerno segrevanje med postopkom prelivanja, kar zmanjšuje tveganje napak.
Izravnavanje toplotne mase
Izravnavanje toplotne mase je bistveno za doseganje optimalnih pogojev reflowa.
● Enakomerno ogrevanje: Zagotovite, da zasnova tiskanega vezja omogoča enakomerno ogrevanje med fazo prelivanja. To preprečuje težave, kot so spajkalni mostovi ali hladni spajkani spoji.
● Izbira materiala: izberite materiale, ki podpirajo učinkovit prenos toplote, kar prispeva k doslednim toplotnim profilom med proizvodnjo.
Faktor plošče | Ključni premisleki | Vpliv na linijo SMT |
Panelizacija | Standardne velikosti, dizajn za rokovanje | Poveča prostor, izboljša potek dela |
Fiducialna postavitev | Velikost, oblika in kontrast | Izboljša natančnost namestitve komponent |
Odmik robov | Oddaljenost od roba PCB | Preprečuje poškodbe, podpira toplotno učinkovitost |
Toplotna masa | Enakomerno ogrevanje, izbor materiala | Zmanjšuje napake, zagotavlja kakovost |
Če ste pozorni na te dejavnike plošče, lahko bistveno izboljšate zasnovo in učinkovitost vaše SMT linije. Vsak element igra svojo vlogo pri zagotavljanju visokokakovostne proizvodnje in zanesljive montaže.
Nadzor kakovosti je pomemben sestavni del vsake linije SMT. Zagotavlja, da izdelki izpolnjujejo zahtevane standarde, in pomaga preprečevati drage napake. Raziščimo pogoste napake, strategije za njihovo preprečevanje in pomen izvajanja robustnih ukrepov za nadzor kakovosti.
Pregled možnih napak
Pri montaži SMT lahko med proizvodnjo nastane več napak. Nekateri najpogostejši vključujejo:
● Nezadostna količina spajke: Do tega pride, ko ni nanesene dovolj spajke, kar povzroči šibke električne povezave.
● Neusklajenost: Komponente morda niso pravilno nameščene, kar povzroči slabo delovanje ali okvaro.
Strategije za zgodnje odkrivanje in preprečevanje
Da bi zmanjšali te napake, je bistvenega pomena uvesti učinkovite sisteme nadzora kakovosti. Tukaj je nekaj strategij:
● Redni pregledi: Izvajajte pogoste preglede med postopkom sestavljanja, da zgodaj odkrijete težave.
● Usposabljanje operaterjev: Zagotovite, da so operaterji dobro usposobljeni za ravnanje s stroji in razumevanje morebitnih okvar.
● Uporaba tehnologije: integrirajte napredne nadzorne sisteme za odkrivanje nepravilnosti v realnem času. To lahko bistveno zmanjša možnosti, da napake ostanejo neopažene.
Pomen SPI in AOI
Pregled spajkalne paste (SPI) in avtomatski optični pregled (AOI) sta ključnega pomena za ohranjanje visoke kakovosti v celotni liniji SMT.
● SPI: Ta tehnologija preveri količino in postavitev spajkalne paste na PCB, preden so komponente nameščene. Pomaga prepoznati nezadostno spajkanje pred postopkom reflowa.
● AOI: Ko so komponente nameščene, sistemi AOI preverijo pravilno namestitev in kakovost spajkanja. Ujamejo lahko neporavnanosti in napake, ki bi lahko ogrozile sklop.
Nenehne izboljšave z analizo podatkov
Izkoriščanje analize podatkov je bistveno za nenehno izboljševanje nadzora kakovosti.
● Povratne zanke: Izvedite povratne zanke za analizo podatkov o napakah in prepoznavanje trendov. To omogoča proaktivne prilagoditve procesov.
● Tehnologija IKT: IKT ponuja napredne rešitve, ki integrirajo orodja za analizo podatkov v linijo SMT. Ta orodja proizvajalcem pomagajo slediti meritvam uspešnosti in sčasoma izboljšati kakovost.
Ukrep nadzora kakovosti | Namen | Koristi |
SPI | Preveri nanos spajkalne paste | Preprečuje nezadostno spajkanje |
Aoi | Pregleduje namestitev komponent in spajkanje | Zazna neusklajenost in napake |
Analiza podatkov | Analizira trende napak | Podpira nenehne izboljšave |
Z osredotočanjem na nadzor kakovosti lahko proizvajalci bistveno povečajo zanesljivost svojih SMT linij. Izvajanje teh ukrepov ne le zmanjša napake, ampak tudi izboljša splošno učinkovitost in zadovoljstvo strank.
Oblikovanje prave linije SMT vključuje natančno preučitev postavitve, ravni avtomatizacije in dejavnikov plošče.
Vsak element igra ključno vlogo pri učinkovitosti in kakovosti proizvodnje.
Optimiziranje vaše zasnove linije SMT lahko znatno poveča vašo konkurenčno prednost.
Dobro zasnovana linija SMT ne le izboljša produktivnost, temveč zagotavlja tudi visokokakovosten izpis.
O: Najpogostejše postavitve so linearne, v obliki črke U in modularne zasnove, od katerih je vsaka primerna za različne proizvodne potrebe.
O: Višje ravni avtomatizacije povečajo učinkovitost z zmanjšanjem ročnega dela in zmanjšanjem napak, kar vodi do hitrejše proizvodnje.
O: Upoštevajte velikost plošče, vrste komponent, raven avtomatizacije in sisteme nadzora, da zagotovite združljivost in učinkovitost.
O: Implementirajte sisteme SPI in AOI, izvajajte redne inšpekcije in analizirajte podatke o napakah za nenehno izboljševanje.
O: Panelizacija poveča prostor, izboljša rokovanje in omogoča učinkovito uporabo virov med proizvodnjo.
