ICT-SS550
I.C.T
| Količina: | |
|---|---|
| On-line selektivni valovni spajkalni stroj

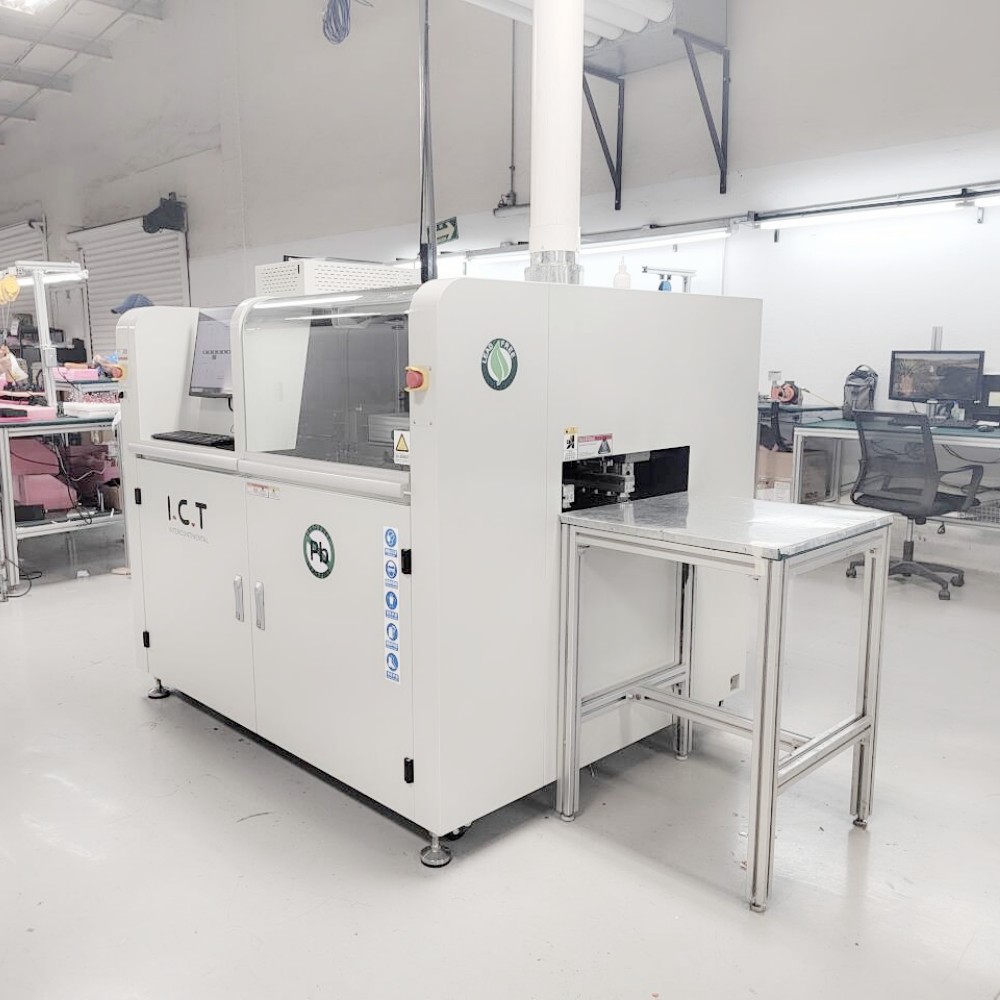

Stroj za spajkanje s selektivnimi valovi, ki ga je razvilo in sestavilo podjetje ICT na Kitajskem, je vrhunska naprava, zasnovana za prilagodljive postopke spajkanja velikega obsega. Odlikuje ga edinstvena zasnova, pri kateri PCB ostane pritrjen, medtem ko se razpršilna in spajkalna ploščad premikata, kar zagotavlja učinkovito in stabilno varjenje.
Stroj je popolnoma nadzorovan z osebnim računalnikom, kar uporabnikom omogoča nastavitev in shranjevanje parametrov, kot so poti gibanja, temperatura spajkanja in vrsta fluksa, kar zagotavlja odlično sledljivost in ponovljivo kakovost. Njegov modularni spletni transport SMEMA podpira različne konfiguracije proizvodnih linij. S samodejnim umerjanjem višine valov in pozicioniranjem oznak CCD ohranja visoko natančnost. ICT z več kot 25-letnimi izkušnjami zagotavlja zanesljive rešitve več kot 1600 strankam v 72 državah, zaradi česar je ta stroj zaupanja vredna izbira za proizvodnjo tiskanih vezij in avtomobilske elektronike.
| Seznam opreme DIP Line
Stroj za spajkanje s selektivnimi valovi ima najsodobnejši sistem fluksa za natančno uporabo. Uporablja visokofrekvenčni ventil za vbrizgavanje impulzov za zagotavljanje majhnih enotnih točk pretoka z vsebnostjo trdne snovi pod 10 %, kar zagotavlja optimalne rezultate pretoka. Tlačna posoda ohranja stabilen tlak pretoka ne glede na uporabo, medtem ko pladenj pod brizgalnim ventilom zbira ostanke za enostavno vzdrževanje. Šoba, nameščena na platformi XY s ponovljivostjo 0,02 mm in japonskimi pnevmatskimi komponentami SMC, zagotavlja zanesljivo in učinkovito delovanje.

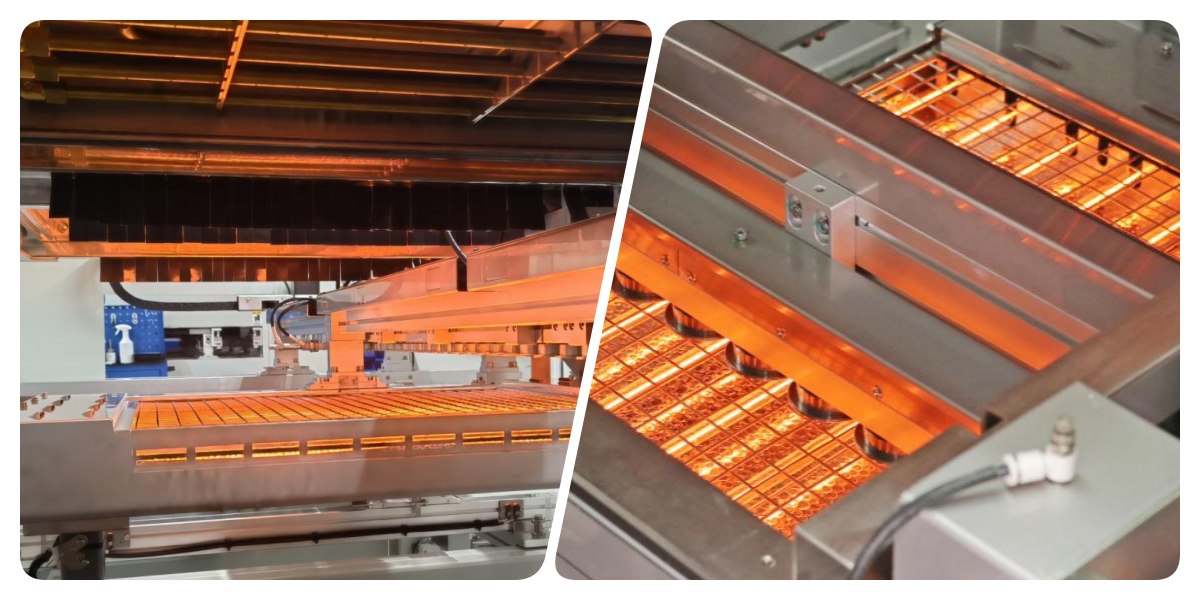

Sistem predgretja je zasnovan za izboljšanje učinkovitosti varjenja z robustno nastavitvijo. Vključuje standardno spodnje predgretje in nastavljiv IR grelec na vrhu za učinkovito in stabilno prevajanje toplote. Struktura maksimira območje predgretja, vsestranski visokotemperaturni bombaž pa zagotavlja konstantne temperature. Z deli vrhunskih blagovnih znamk, ki generirajo toploto, in zasnovo vtičnika za vzdrževanje brez orodja, ponuja servisiranje brez težav za nemoteno proizvodnjo.

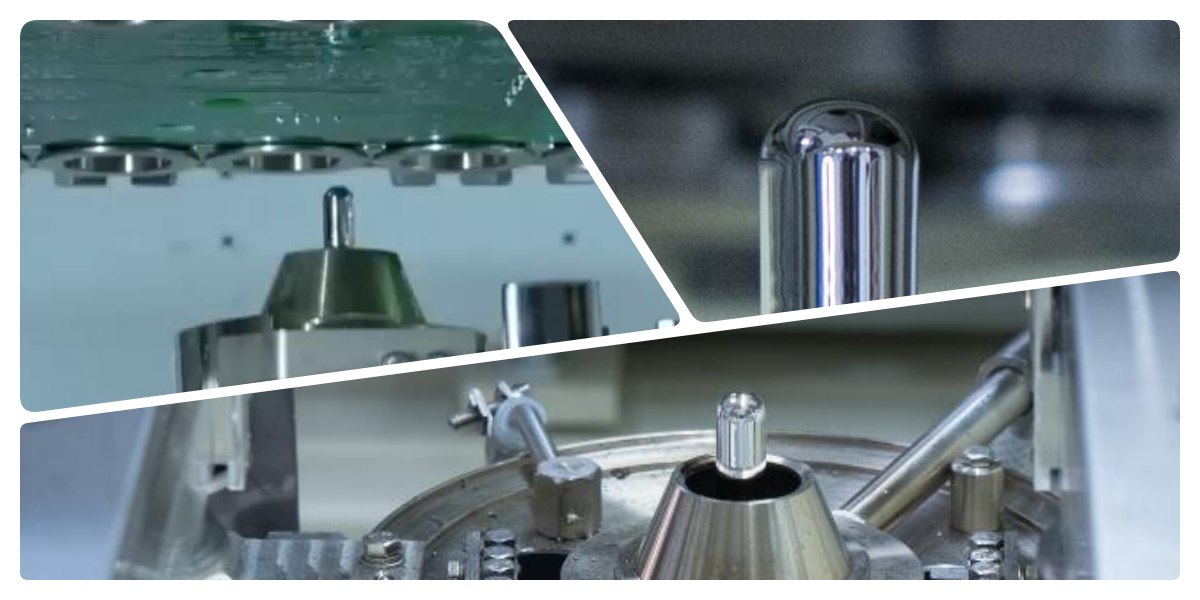

Spajkalni sistem zagotavlja vrhunsko zmogljivost z napredno tehnologijo. Elektromagnetna črpalka zagotavlja stabilnost in zanesljivost vrha spajke, medtem ko programska oprema nadzoruje temperaturo spajke, temperaturo N2, višino valov in kalibracijo. Lonček za spajkanje iz titana v kombinaciji z grelcem iz litega železa preprečuje puščanje in se hitro segreje. Spletni ogrevalni sistem N2 izboljša vlaženje in zmanjša žlindro, kar zagotavlja visokokakovostne spajkalne spoje.

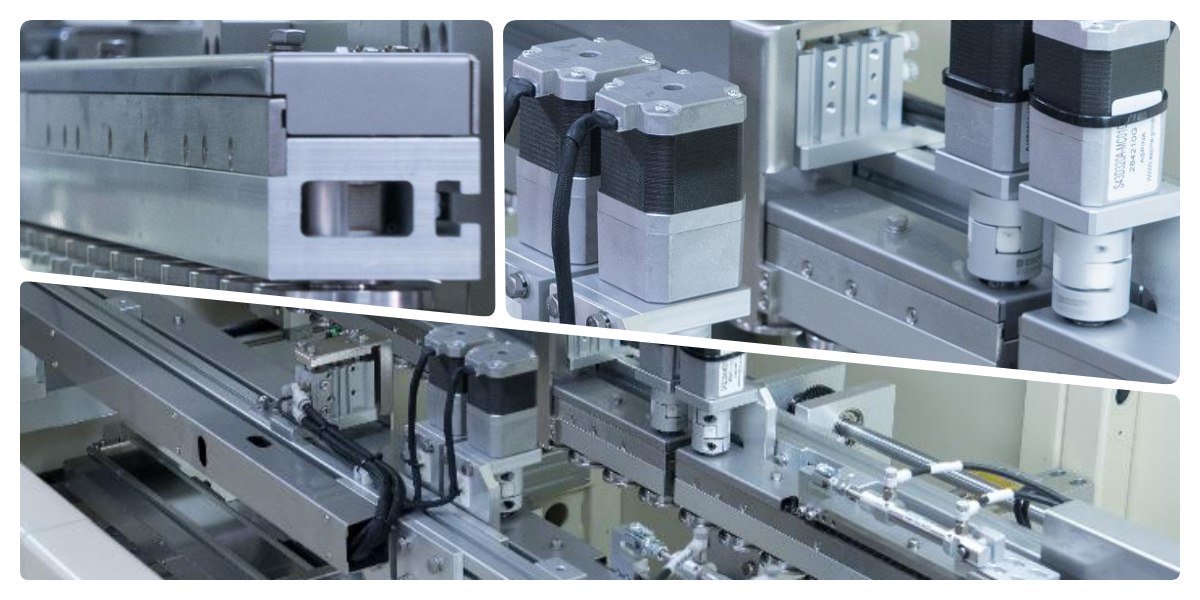

Prenosni sistem nudi vzdržljivost in stabilnost za brezhibno delovanje. Izdelan s posebnimi materialnimi profili in premišljeno zasnovo, vključuje tridelni valjčni modul in stranski/zgornji sistem sponk PCBA za pritrditev desk. Odebeljena prilagojena tirnica podpira obremenitev 20 kg z neodvisnim nadzorom vsakega transportnega območja, ki ga poganjajo japonski motorji in pnevmatika, kar zagotavlja natančno gibanje brez trkov.

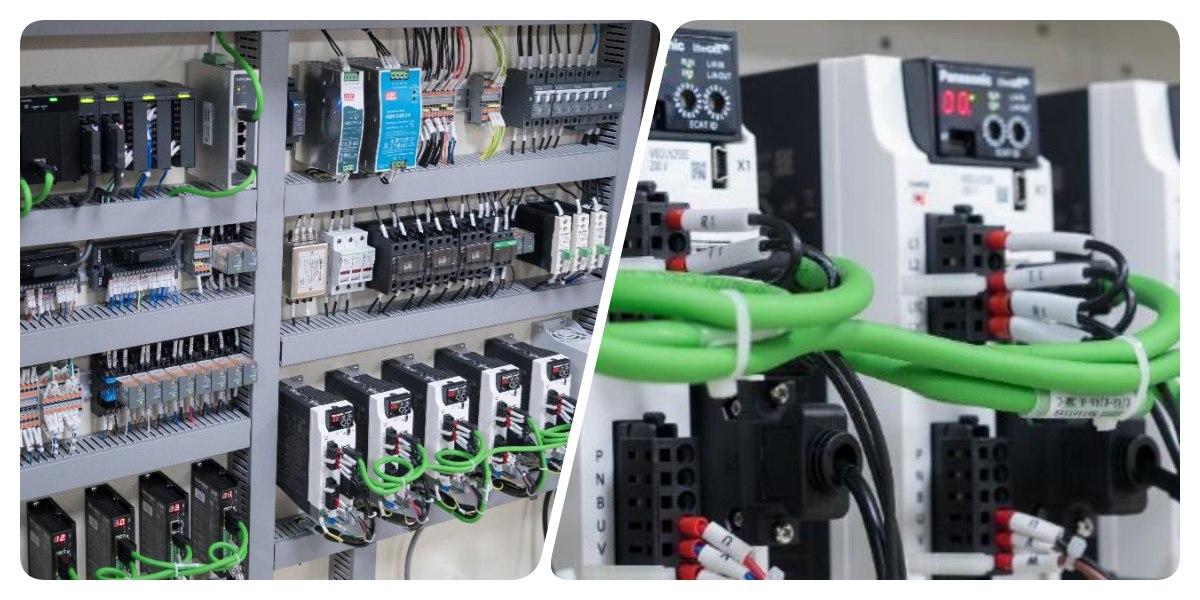

Nadzorni sistem zagotavlja zanesljivo in razširljivo delovanje. Vsebuje vrhunski krmilni sistem vodila modula PLC+, ki je skladen s standardoma CE in Industrija 4.0, kar povečuje zmogljivost in stabilnost. Opremljen z globalnimi visokokakovostnimi električnimi deli in omrežnimi kabli Cat-6 zagotavlja hitro komunikacijo in odzivno delovanje, zaradi česar je trden temelj za stroj.

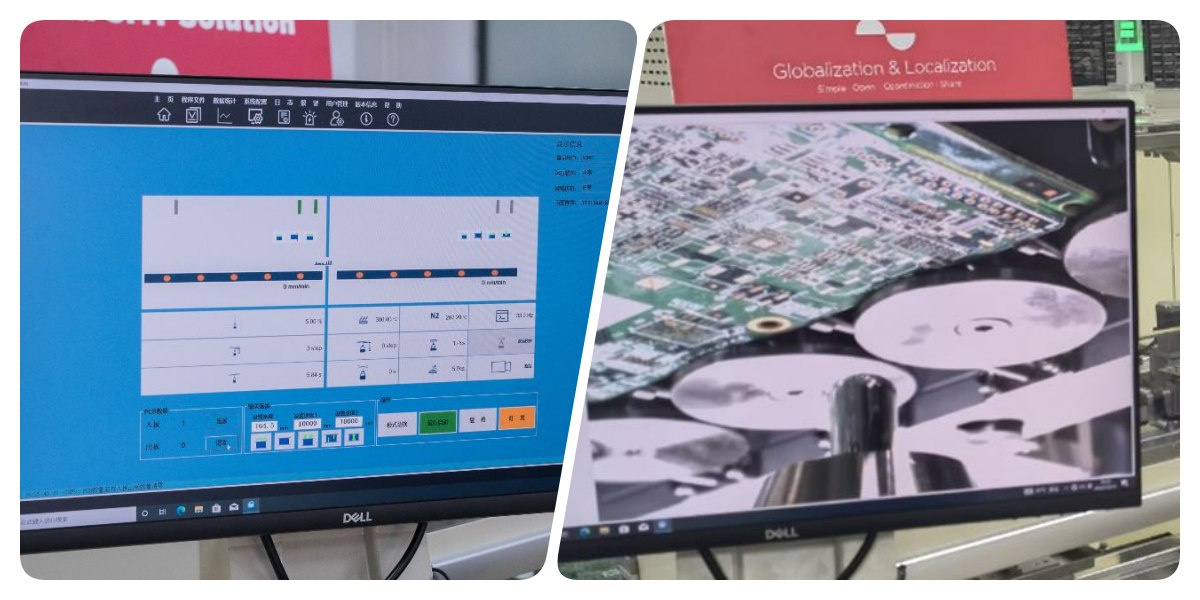

Operacijski sistem izboljša uporabnost z intuitivnim dizajnom. Ponuja način vodenega programiranja s hitrim programiranjem CCD in samodejno identifikacijo šob za večjo učinkovitost. Programiranje slik omogoča korekcijo in preverjanje koordinat, medtem ko vmesnik za vizualizacijo podatkov v realnem času omogoča preklop na spremljanje spajkanja CCD z enim gumbom. Na voljo je v več jezikih, kot so kitajščina, angleščina in japonščina, zato je primeren za globalno občinstvo.
| Specifikacija
| On-line selektivni valovni spajkalni stroj | ||||
| Model | ICT SS540 | ICT SS550 | ICT SS550P1 | ICT SS550P2 |
| Modularno na spletu | Pršenje + predgretje in spajkanje | Pršenje + Predgretje + Spajkanje | Pršenje + Predgretje + Spajkanje + Spajkanje | Spray + Predgretje + Spajkanje + Spajkanje + Spajkanje |
| Sistem spajkanja | ||||
| Količina šobe | 1 | 1 | 2 | 3 |
| Količina spajkalne posode | 1 komplet | 1 komplet | 2 komplet | 3 komplet |
| Dvojni lonec (izbirno) | N/a | Možnost | Možnost | Možnost |
| Moč spajkalne posode | 2,35 kW | 2,35 kW | 4,70 kW | 7,05 kW |
| Flux sistem | ||||
| Flux shranjevalna rezervoar | 1L | 1L | 2L | 2L |
| Podpora za toko | Tok alarm, samodejni | |||
| Šoba za razpršilo | Nemčija Jet Valve (točkovno in linijsko pršenje) 1 komplet | |||
| Velikost škropljenja šobe | 130um (možnost 180um, 210um) | |||
| Hitrost pršenja | 0 ~ 20mm/s | |||
| Hitrost premikanja pršilne šobe | 0 ~ 400mm/s | |||
| Predgrevanje sistema | ||||
| Način predgrevanja | Vroč zrak in ir | Vroč zrak in ir | Vroč zrak in ir | Vroč zrak in ir |
| Območje predgrevanja | D500*Š500 mm | D500*Š500 mm | D500*Š500 mm | D500*Š500 mm |
| Območje predgretja | Zgornji vroč zrak: 2, spodnji IR: 1 | |||
| Moč spodnjega predgretja | Maks.12kw | |||
| Zgornja moč predgretja | Maks.6kw | |||
| Čas ogrevanja | Pribl. 15 min (nastavitev 150 ℃) | |||
| Nadzorni način | PC+PLC | |||
| Transportni sistem | ||||
| Velikost tiskanega vezja (z napeljavo) | 120*60~500*500 mm | |||
| Zamenjava PCB | Na spletu | |||
| PCB Top Clearance | 120 mm | |||
| Višina prevoza | 900 ± 20 mm | |||
| Prevozna širina | 60 ~ 500 mm | |||
| Dimenzija: mm | D1850*Š1850*V1480 | D2560*Š1750*V1480 | D2560*Š1950*V1480 | D2600*Š1950*V1480 |
| Teža | Približno: 800 kg | Približno: 1200 kg | Približno: 1300 kg | Približno: 1500 kg |
| Seznam opreme DIP Line

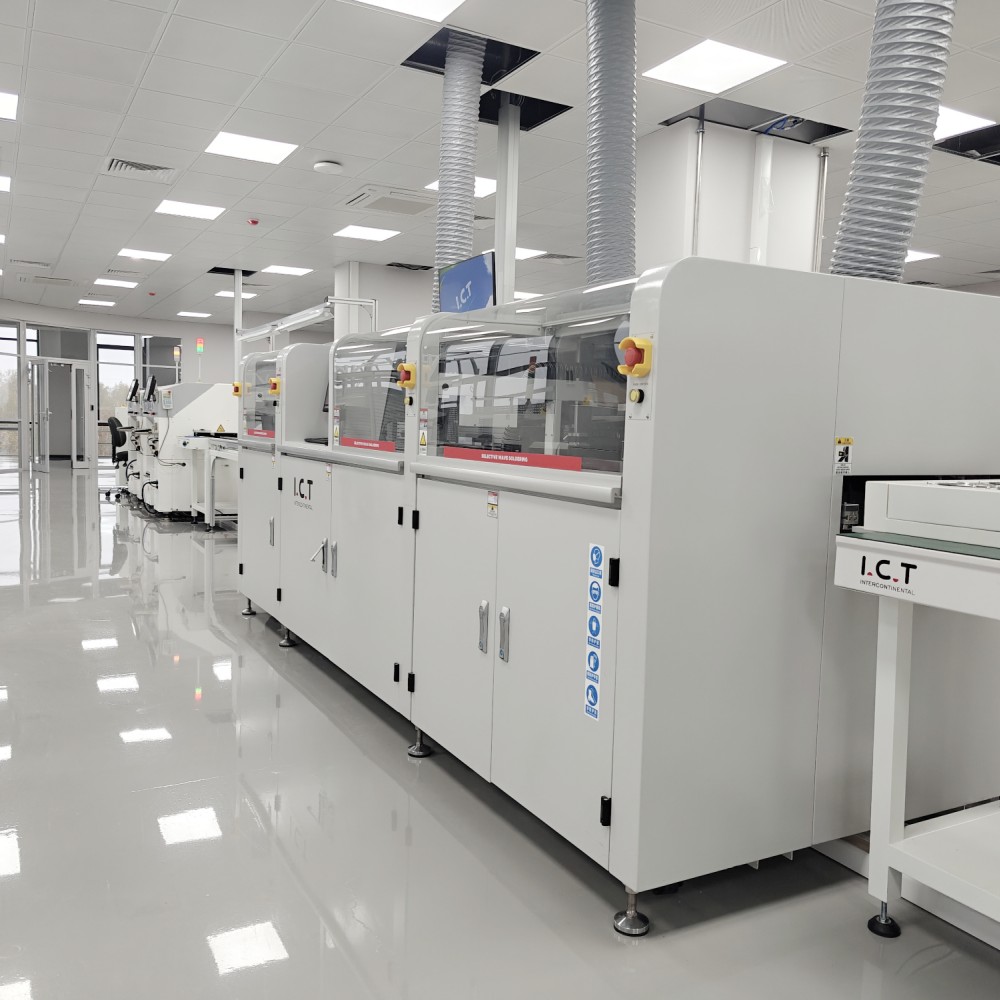

Naša proizvodna linija DIP ponuja napredna orodja za učinkovito in natančno sestavljanje PCB. Popolnoma avtomatizirana linija DIP vključuje linijo za vstavljanje DIP za natančno postavitev komponent, nakladalnik valov za nemoten vstop v tiskano vezje, razkladalnik valov za varen izhod in linijo za montažni trak za končna preverjanja. Ta visokokakovostna proizvodna linija PCB DIP zagotavlja stabilno delovanje, zanesljivo vstavljanje THT in stroškovno učinkovito sestavljanje, ki izpolnjuje različne potrebe industrije. Z modularno zasnovo in globalno podporo IKT povečuje produktivnost pri nalogah skozi luknje.
| Video o uspehu stranke
Leta 2024 so inženirji IKT odpotovali v Evropo, da bi zagotovili poprodajne storitve za podjetje za avtomobilske baterije in predstavili stroj za spajkanje s selektivnimi valovi SS550 s predstavitvijo 4-valjnega selektivnega spajkanja. Videoposnetek je poudaril stabilno kalibracijo valov stroja in visokokakovostne spajkalne spoje. Naročnikov končni izdelek, komponente avtomobilske baterije, je bil jasno prikazan, kar je pokazalo, kako je oprema povečala učinkovitost in kakovost proizvodnje. Strokovne storitve ICT in zmogljivost stroja so si prislužili visoke pohvale, kar odraža našo globalno moč podpore.
| Strokovne storitve in usposabljanje
IKT ponuja celovito storitev in usposabljanje, ki strankam zagotavlja brezskrbnost. Naše storitve vključujejo namestitev opreme, vzdrževanje in tehnično podporo, z inženirji, ki zagotavljajo vodenje na kraju samem, prilagojeno vašim potrebam. Usposabljanje zajema delovanje, nastavitve parametrov in odpravljanje težav za hitro obvladovanje. Nudimo tudi pomoč na daljavo in redne nasvete za optimizacijo za prilagajanje proizvodnim spremembam. S 25-letnim strokovnim znanjem in izkušnjami je ICT zavezan grajenju dolgoročnih partnerstev in izboljšanju vaše učinkovitosti.
| Pohvale strank

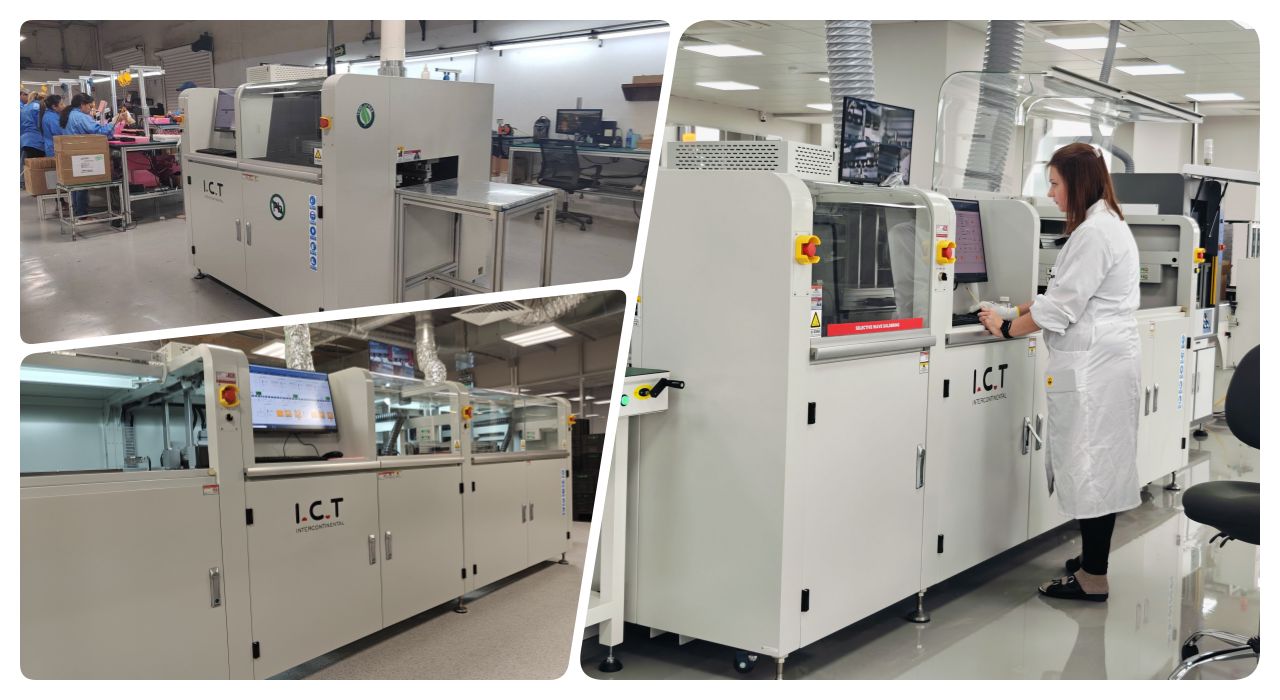

Stranke zelo pohvalijo IKT inženirje za njihovo strokovnost in hitro odzivnost. Učinkovito varjenje in stabilno delovanje stroja sta splošno cenjena kot ključna proizvodna sredstva. Naše skrbno pakiranje zagotavlja varno dostavo, medtem ko hitro reševanje težav požela dosledno priznanje in krepi zaupanje strank v IKT
| Industrijski certifikati
ICT ima mednarodne certifikate, kot so CE, RoHS in ISO9001, ki potrjujejo, da naša oprema izpolnjuje svetovne standarde varnosti in kakovosti. Imamo tudi številne patente, ki prikazujejo inovacije v tehnologiji selektivnega spajkanja. Te poverilnice odražajo predanost IKT kakovosti in zaupanju strank.
| O IKT podjetju in tovarni
ICT je vodilno podjetje z lastnimi raziskavami in razvojem ter proizvodnjo, ki zaposluje veliko ekipo, ki je v zadnjih letih hitro rasla. Oskrbujemo več kot 1600 strank v 72 državah, podpiramo pa jih tovarna s strogimi postopki testiranja in robustnim sistemom vodenja kakovosti. S 25-letnimi izkušnjami ICT nadaljuje z inovacijami in zagotavlja zanesljive rešitve za svetovno industrijo proizvodnje elektronike.
