T550+IR4+Convryor
I.C.T
conformal coating machine for PCB
| Količina: | |
|---|---|

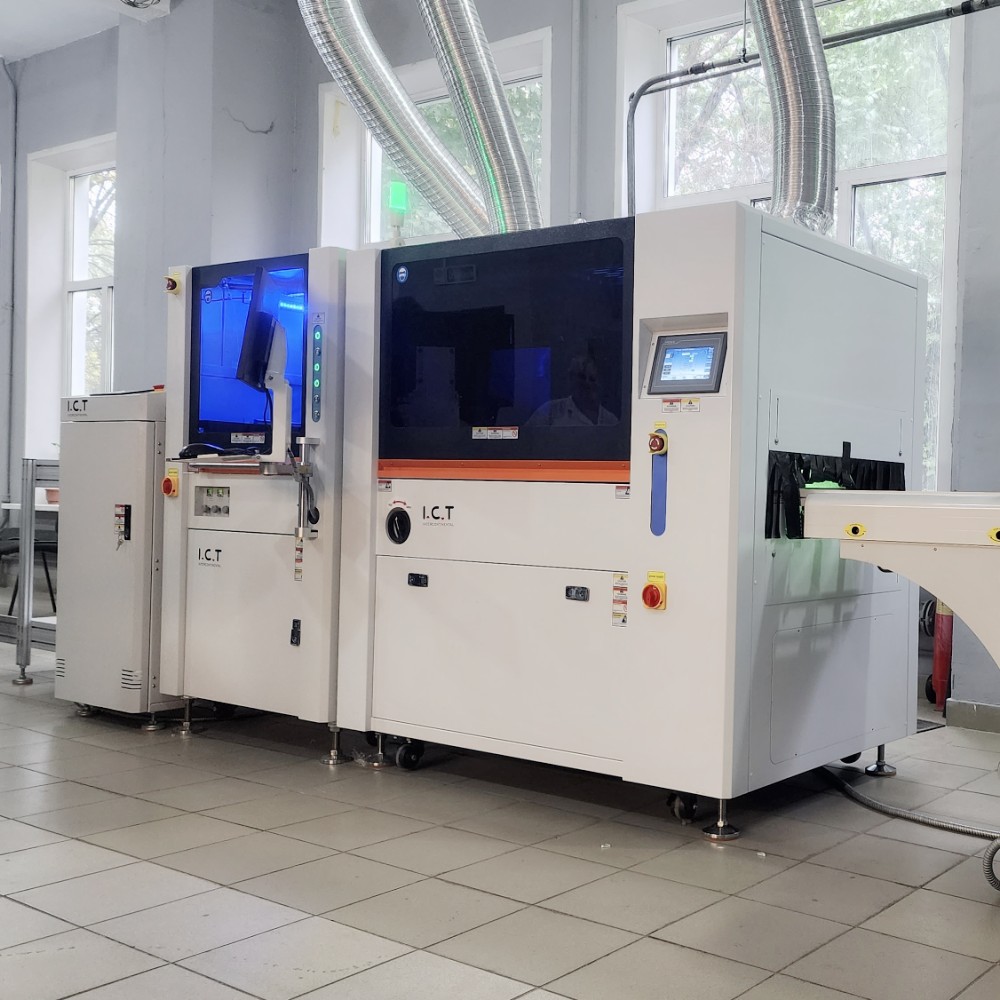

| ICT stroj za konformne premaze za PCB
Stroj za nanos konformnega premaza ICT za PCB postavlja visok standard za enostavno in hitro zaščito plošč. Za vrhunske rezultate uporablja preprosto programiranje in hitre spremembe nastavitev. Ta stroj ustreza tiskanim vezjem od 50x50 do 450x460 mm. Premika se po poteh X=450 mm, Y=450 mm in Z=100 mm. Uporabniki lahko prosto urejajo poti škropljenja, pri čemer zaslon prikazuje jasne poti. Pri mnogih ploščah hitro kopira ali zrcali sledi. Samodejno spremlja izhod in čas. Kot samodejni stroj za selektivno premazovanje tiskanih vezij dobro deluje v pogonskih pogonih, industrijskih krmilnikih, LED-lučeh, avtomobilski elektroniki itd. Zadovoljuje vse vrste potreb z visoko učinkovitostjo in nizkimi odpadki.
| Funkcija
Projektiranje prenosnega sistema
Prenosni sistem se začne z močno platformo, ki ohranja stroj za konformno prevleko tiskanih vezij stabilen med delovanjem. Za gladko napajanje uporablja uvožene servo motorje in gonilnike. Servo motor in nastavitev drsne tirnice omogočata natančne premike X/Y/Z in visoko natančnost ponavljanja. Posebna zaščita proti prahu ščiti vijak in tirnico pred umazanijo, zato je vzdrževanje preprosto. Prilagodljive verige rezervoarjev poskrbijo, da so vse cevi in žice čiste in varne. Ta zasnova zmanjšuje okvare in pomaga stroju zanesljivo delovati v prometnih tovarnah. Na splošno podpira natančno delo za dolge ure brez težav.
Učinkovitost transportnega sistema
Transportni sistem v stroju za konformne premaze za tiskana vezja uporablja posebno verigo, ki preprečuje lepljenje ali zagozditev plošč. Motorji nadzirajo hitrost in ustavljajo zelo previdno. Cilindrične sponke trdno držijo tiskana vezja, da se med procesom ne premaknejo. Širina vodila se spreminja polavtomatsko, tako da deske zlahka vstopijo in zapustijo. Tirnica z verigami in profili prenese težke deske brez upogibanja. Ta nastavitev se dobro prilega stroju za avtomatsko selektivno nanašanje tiskanih vezij v linijah velikega obsega. Zagotavlja nemoten pretok in povečuje dnevno proizvodnjo.

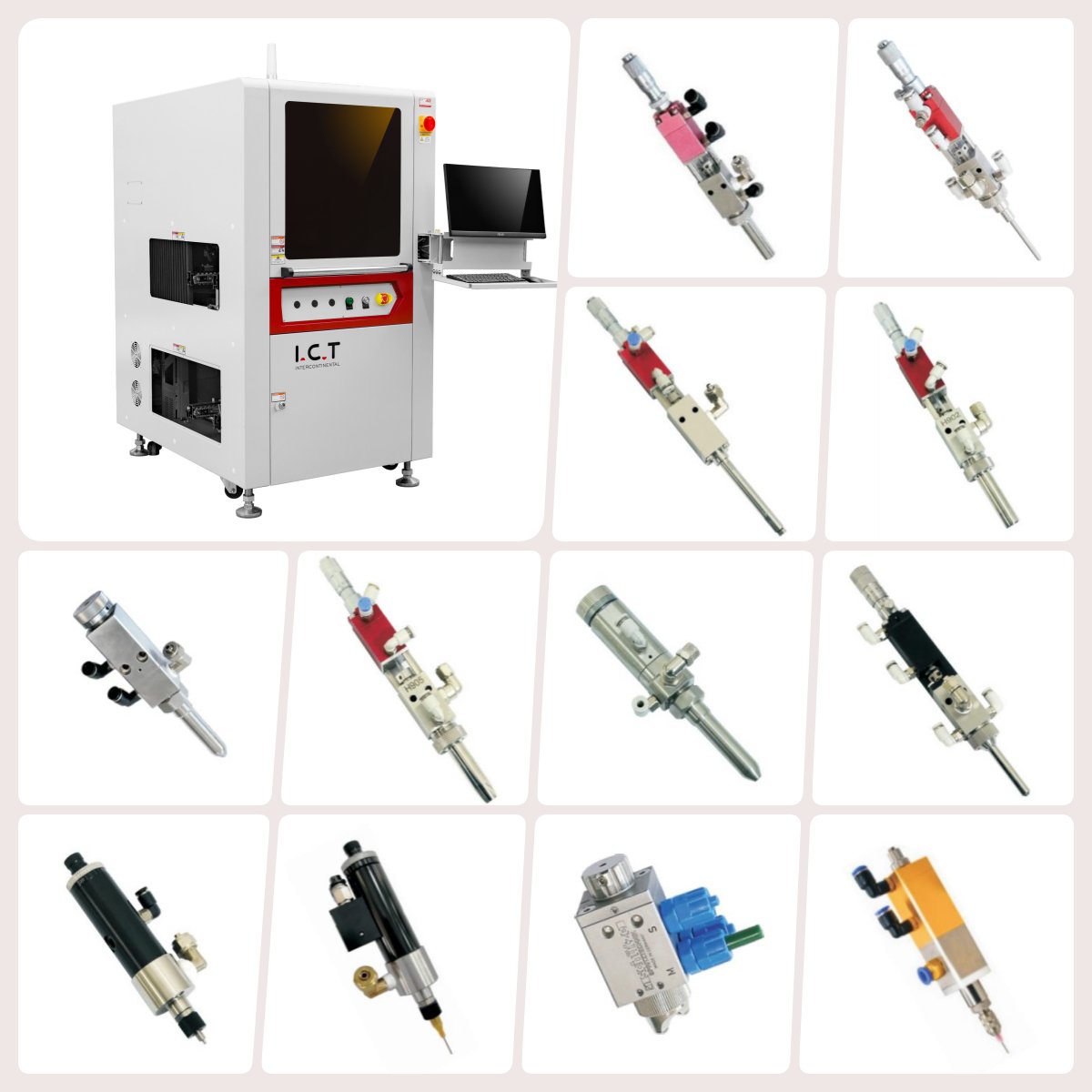

Napredna prevleka z dvojnim ventilom
Sistem za nanašanje premazov ima nastavitev dvojnega ventila za težka dela PCBA v stroju za konformno nanašanje premazov za PCB. Vključuje vrste, kot je H-808 za fine pike na majhnih delih LED in pripomočkov, H-818 za široke folije na ploščah avtomobilov in H-828 za debele plasti na pogonskih enotah. Modularni deli zamenjajo ventile v manj kot 2 minutah za hitre spremembe. Izbirna os U se obrne za 360° in nagne do 45° za prekrivanje trdih mest. Vgrajena UV svetilka preverja razprševanje v živo, vid CCD pa doda natančno ciljanje. To zmanjša količino odpadkov za 20-30 % in zagotavlja zaščito IP67.
Zanesljivost nadzornega sistema
Nadzorni sistem pametno razporedi dele z jasnimi oznakami za hitra preverjanja in popravke v stroju za konformne premaze za PCB. Za enakomerno delovanje uporablja visoko natančne servo dele. Zasnova za širjenje toplote s pretokom zraka ga dobro ohladi. Način nadzorne plošče PC plus dvigne splošno zaupanje. To omogoča gladko delovanje in brez napak. Brez težav se prilega celotnim linijam SMT.
Preprostost operacijskega sistema
Operacijski sistem nastavi nove programe v manj kot 10 minutah in spremeni vrstice v manj kot 2 v sistemu Windows 10. Prijazna programska oprema vodi uporabnike z enostavnimi koraki in nasveti. Prikazuje delovne poti v živo za jasne poglede. CCD vision pomaga kot dodatek. Platforma prilagodi višino vsem uporabnikom. Zaradi tega je stroj za konformno prevleko PCB preprost za učenje in vsakodnevno uporabo. Prihrani čas in zmanjša potrebe po usposabljanju.
Napredni sistem premaza z dvojnim ventilom
Stroj za konformno nanašanje tiskanih vezij ima zasnovo z dvojnim ventilom za bolj zapletene plošče in uporabe. Ustreza avtomatskemu stroju za selektivno premazovanje tiskanih vezij z modularnimi deli, ki hitro zamenjajo telesa ventilov za različne izdelke. Izbirna os U in nagib omogočata enostavno nanašanje premazov tudi na trpežne oblike PCBA. Vgrajena UV lučka omogoča jasen pregled stanja dela. CCD vision je dodatek za boljše ciljanje. Ta nastavitev obravnava različne potrebe po pršenju z visokim nadzorom. Uporabniki izbirajo med vrstami, kot je H-808 za majhne atomizirane pike na finih delih, H-818 za široke pahljačaste filme na velikih površinah in H-828 za debele plasti z visokim pretokom. Vsak ventil ustreza določenim opravilom za zmanjšanje odpadkov in dvig kakovosti. Na splošno prinaša prilagodljivo in zanesljivo zaščito v enem sistemu.
| Specifikacija
| Selektivni stroji konformiranega premaza | ||||
| Model | ICT-T550 | ICT-T550U | ICT-T600 | ICT-T650 |
| Število ventilov | 2 (razpršilni ventil 1 glava, natančni ventil 1 glava) | 2 (razpršilni ventil 1 glava, natančni ventil 1 glava) | 2 (glava atomizacijskega ventila 2) | 4 (razpršilni ventil 2 glava, precizni ventil 2 glava) |
| Metoda nadzora | PC + kartica za nadzor gibanja | |||
| Število vreten | X, y, z | X, y, z, u | X, y, z | X, y, z |
| Velikost PCB | 50*50 ~ 450*460mm | |||
| Pogon vretena | Uvoženi servo motor + modul s krogličnim vijakom | |||
| Avtomatsko čiščenje ventilov | s 5 -litrskim rezervoarjem | |||
| Napajanje | AC 220V±10%, 50/60HZ, 2,2KW | |||
| Dimenzija | L910*W1600*H1700mm | |||
| Neto teža | 1000KG | |||
| za premazovanje Seznam opreme linije

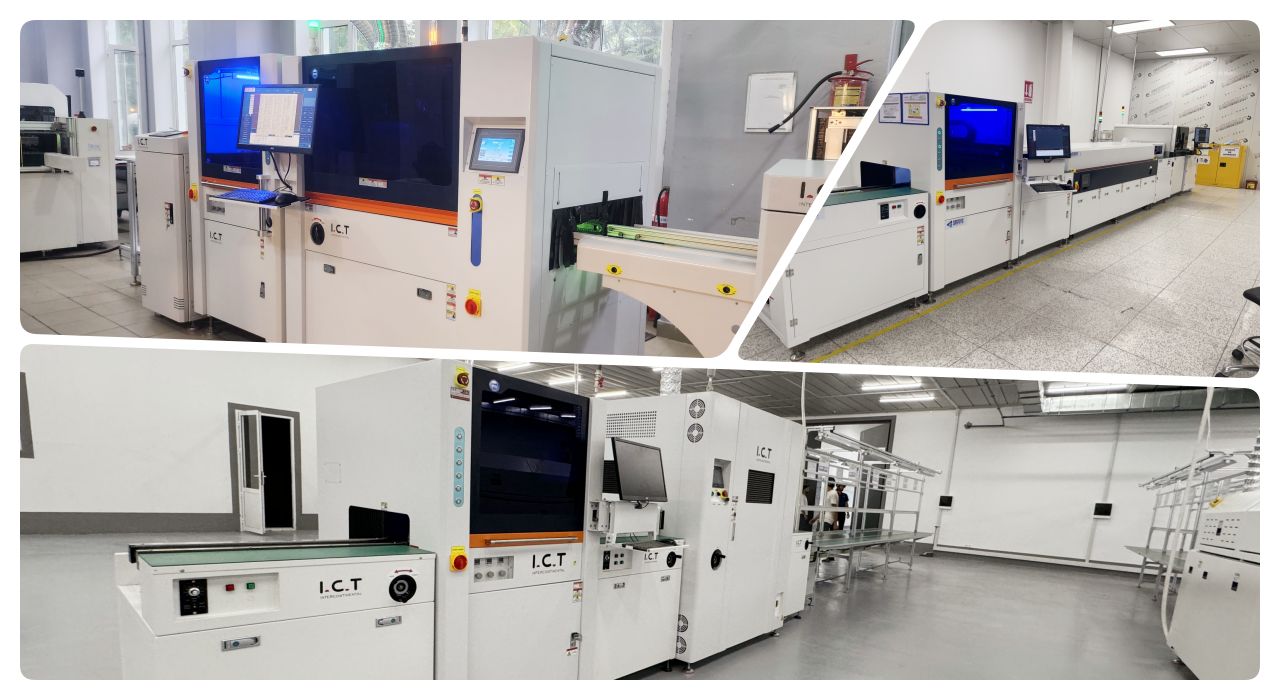

Naša linija premazov PCBA ponuja napredna orodja za učinkovito in natančno zaščito tiskanih vezij. Popolnoma avtomatizirana linija za nanašanje premazov vključuje stroj za selektivno nanašanje premazov za natančen nanos, sušilno pečico za obstojne zaključke, AOI za preverjanje kakovosti, dvigalo in loputo za nemoteno rokovanje ter tekoči sistem za brezhibno proizvodnjo.
Ta visokokakovostna linija premazov PCBA zagotavlja stabilno delovanje, zanesljiv premaz, odporen proti prahu, vodi in eksploziji, ki izpolnjuje različne potrebe industrije. Z modularno zasnovo in globalno podporo IKT izboljšuje produktivnost za naloge nanašanja zaščitnih premazov.
| Ime izdelka | Namen v liniji za premaze PCBA |
|---|---|
Nanaša natančne zaščitne premaze na vezja za zaščito pred prahom, vodoodpornostjo in zaščito pred eksplozijo. | |
Utrjuje premaze z IR ali UV svetlobo, kar zagotavlja trajno in močno zaščito. | |
Nemoteno prenaša vezja skozi linijo za nanašanje premazov za učinkovito obdelavo. | |
Zagotavlja in shranjuje PCB za proizvodno linijo, kar zagotavlja nemoten vnos in izhod. | |
| Konformni premaz AOI | Pregleduje kakovost premaza in odkriva napake, da zagotovi visoke standarde. |
| Video o uspehu stranke

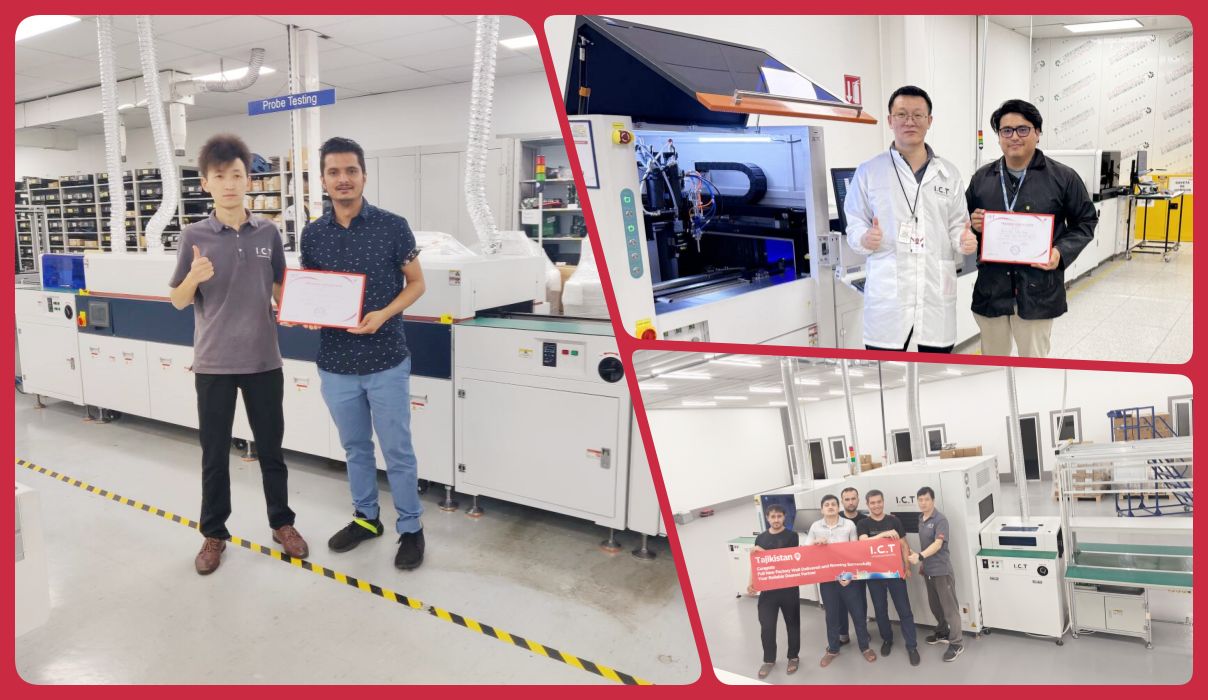

Naš inženir je šel v Evropo po pomoč SMT v avtomobilski elektroniki. Stranka izdeluje armaturne plošče in je od IKT prejela celoten komplet, vključno s strojem za konformne premaze za PCB v liniji za nanašanje premazov z nakladalnikom, UV-pečjo in razkladalnikom. Dodali so tudi valovno spajkanje in preverjanja AOI. Inženir je vso opremo nastavil in uglasil na mestu. Osebje je naučil, kako ga voditi, popraviti in skrbeti zanj. V poskusnih zagonih je odpravil težave s pretokom in nastavil na vrhunsko kakovost. To stranki omogoča hiter začetek močne proizvodnje. Videoposnetek zajema predstavitev namestitve in gladkega premaza.
| Storitve in usposabljanje

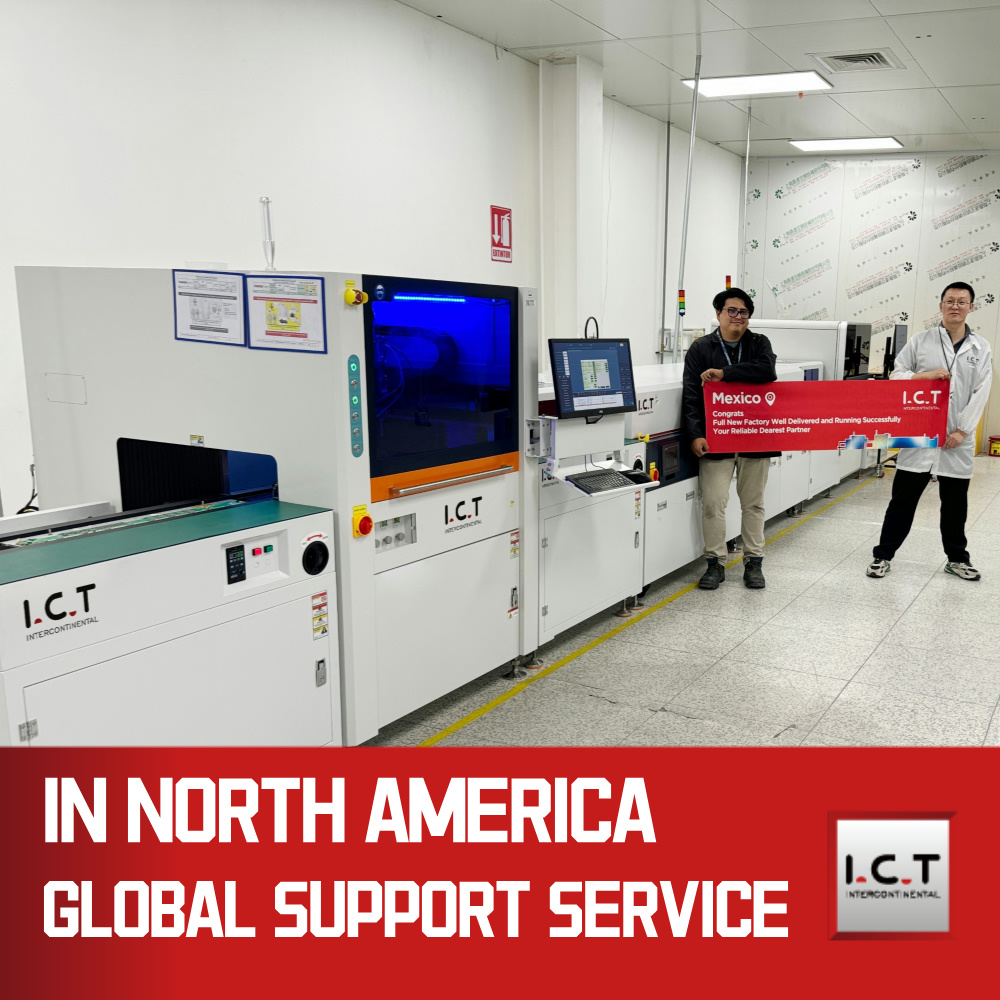

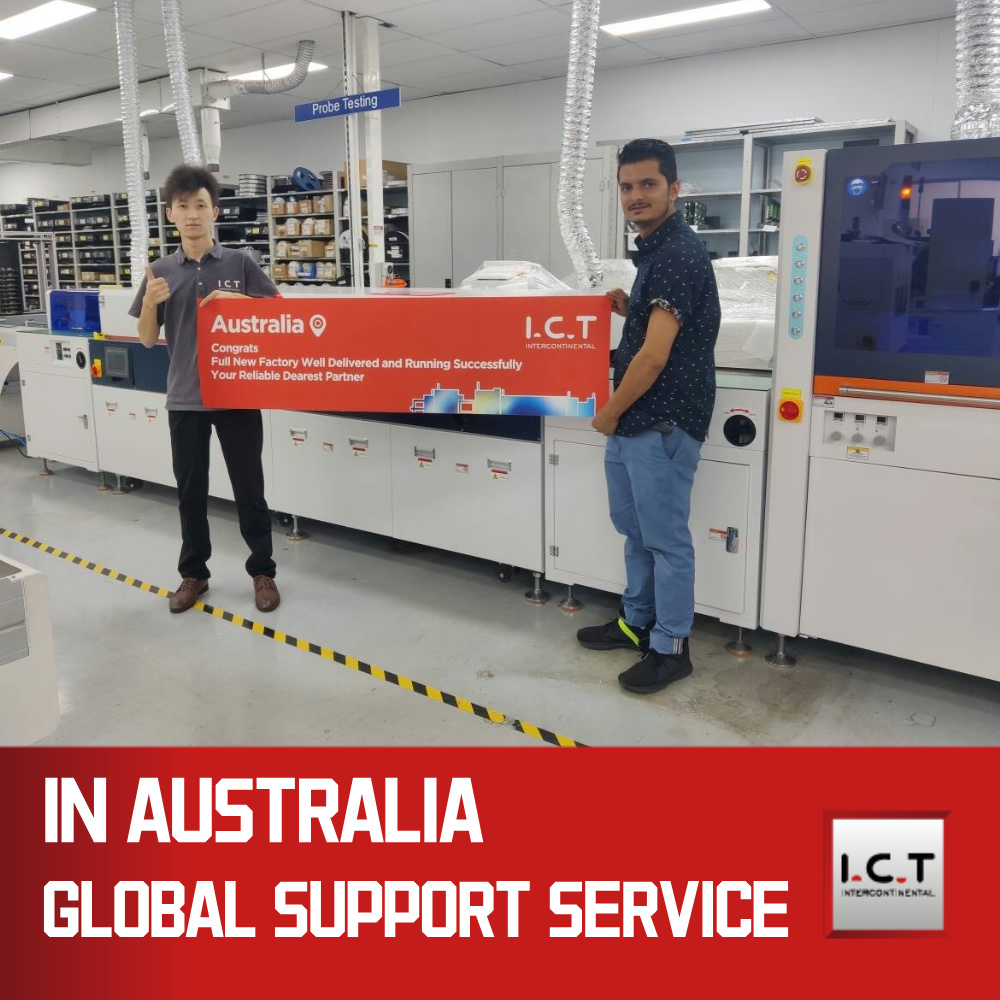

ICT zagotavlja popolno namestitev in vzdrževanje stroja za konformne premaze za PCB. Naši strokovnjaki usposabljajo ekipe za nastavitev, vsakodnevno uporabo in hitre popravke. Hitro odgovorimo na klice z oddaljeno pomočjo ali obiski na kraju samem. Lekcije zajemajo urejanje programa in čiščenje rutin. Imamo zalogo delov za enostaven dostop. To gradi spretnosti strank in skrbi, da linije dobro delujejo. Dolgoročno preverjamo in posodabljamo, da ustreza potrebam. Že od prvega dne znižuje tveganja in dviguje vrednost.
| Kaj pravijo stranke
Stranke navijajo naše inženirje za pametne popravke in hitra potovanja. Stroj za konformne premaze PCB ocenjujejo visoko za enakomerno pršenje in hitrost. Embalaža med prevozom ostane varna brez poškodb. Na vprašanja odgovarjamo v urah in s tem olajšamo skrbi. Močne postave dnevno povečajo svojo proizvodnjo. Mnogi pravijo, da je njihov najboljši izbor glede zanesljivosti.
| Certifikati in standardi
ICT pridobi odobritve CE, RoHS in ISO9001 za varno, zeleno opremo. Imamo patente za ključne tehnologije, kot je zamenjava ventilov. Vsi stroji pred pošiljanjem opravijo težke preizkuse. To podpira najvišje standarde v vsaki enoti.
| O IKT podjetju in tovarni
IKT vodi z lastnimi raziskavami in razvojem ter gradnjo, ki jih podpira 89 usposobljenega osebja. Od leta 2012 smo hitro rasli s sredstvi v višini 30 milijonov USD in 8 podružnicami. Več kot 1600 strank v 72 državah računa na nas. Tovarne uporabljajo stroge preglede in sisteme kakovosti za brezhibno proizvodnjo. Pokrivamo SMT, premazovanje in montažo po vsem svetu s pomočjo na enem mestu.
