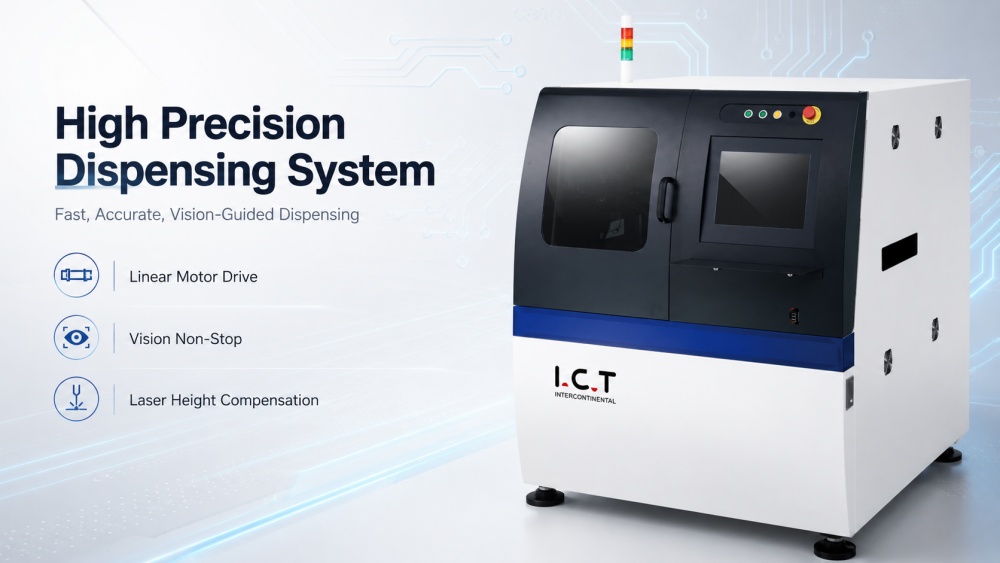

| Natančno doziranje lepila za SMT
Stroj za doziranje lepila ICT SMT je zasnovan za tovarne PCB, ki potrebujejo stabilno doziranje mikro volumna, natančen nadzor poti in zanesljivo kompenzacijo višine. Uporablja se za polprevodniške ohišja, montažo na ploščo, zaledje LED, Mini-LED, trde diske osebnih računalnikov, IC, BGA in napredne sklope PCB SMT. Sistem združuje gibanje linearnega motorja, lasersko merjenje višine, visokohitrostno obdelavo slik in samodejno kompenzacijo za upravljanje nanosa lepila, polnila in spajkalne paste. Lahko zazna majhne spremembe na površini tiskanega vezja, popravi odstopanje položaja čipa in prilagodi doziranje med proizvodnjo. Proizvajalcem, ki se ukvarjajo z gosto postavitvijo tiskanih vezij, ta naprava pomaga narediti postopek razdeljevanja bolj nadzorovan, ponovljiv in lažji za preverjanje.
| Značilnost stroja za razdeljevanje lepila SMT

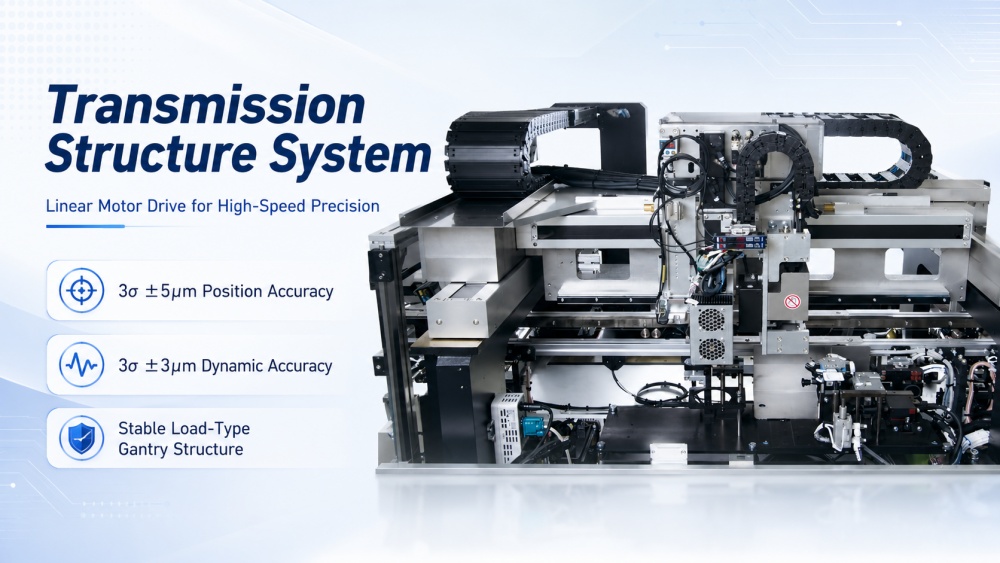

Struktura prenosnega sistema
Prenosni sistem stroja za razdeljevanje lepila SMT je zgrajen okoli krmiljenja pogona linearnega motorja X/Y. Ta struktura podpira hitro premikanje, hkrati pa ohranja stabilen položaj med finim doziranjem. Natančnost povratnega položaja lahko doseže 3σ ±5μm na oseh X, Y in Z, dinamična natančnost položaja pa lahko doseže 3σ ±3μm na oseh X in Y. Struktura portala za obremenitev daje stroju boljšo stabilnost, ko deluje pri visoki hitrosti. To je še posebej uporabno za postopke montaže IC embalaže, Mini-LED, BGA in fine plošče, kjer lahko majhni odmiki vplivajo na končni rezultat doziranja. Stabilno gibanje je prvi korak k stabilni postavitvi lepila.

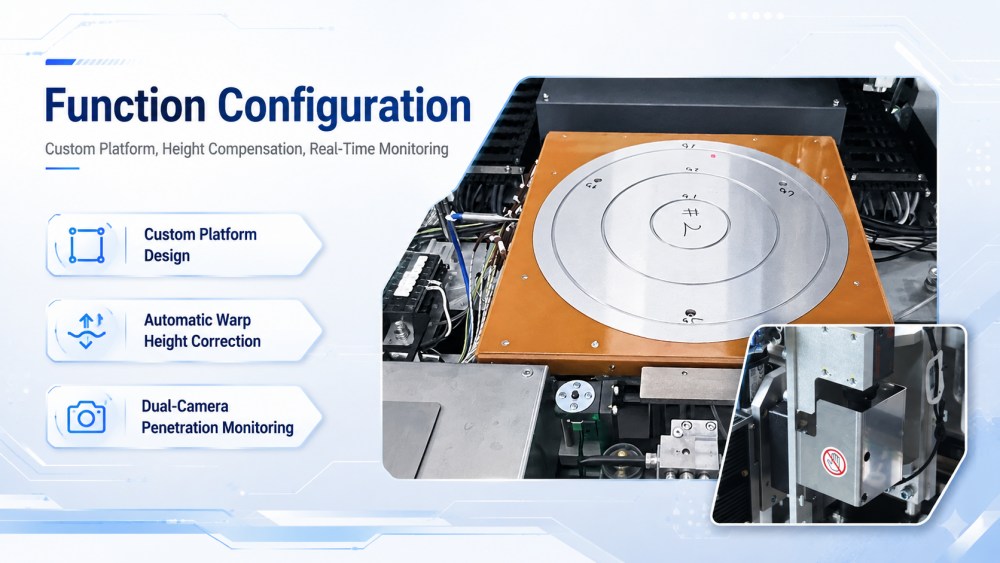

Konfiguracija funkcije
Ta sistem ni zasnovan samo za ravne in preproste plošče. V resnični proizvodnji SMT se lahko višina tiskanega vezja spremeni, substrati se lahko zvijejo in položaji čipov se lahko nekoliko premaknejo. Stroj lahko meri tri točke na PCB, izračuna delovno ravnino in samodejno prilagodi višino igle. Njegov brezkontaktni laserski sistem lahko zazna zvijanje podlage velikosti 1 μm in pomaga ohranjati razdaljo doziranja pod nadzorom. Za postopke premajhnega polnjenja lahko zgornja in spodnja dvojna kamera v realnem času spremljata prodiranje materiala pod komponente flip-chip. Ta funkcija daje inženirjem boljše povratne informacije o procesu in pomaga zmanjšati potrebo po ponavljajočem se ročnem preverjanju med nastavitvijo in proizvodnjo.

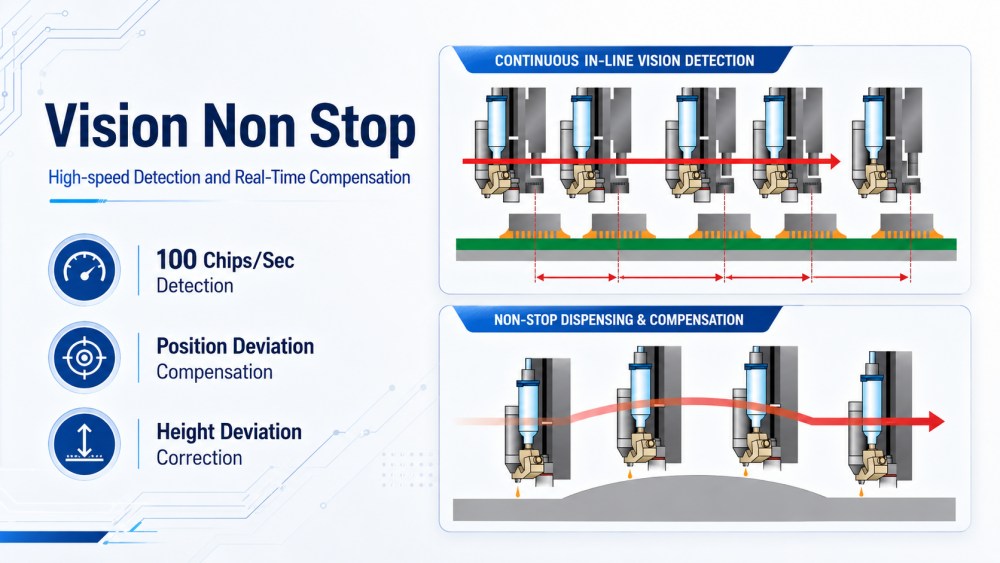

Vizija Non Stop
Funkcija vision non-stop pomaga, da pregled in točenje delujeta v istem ritmu. Sistem lahko zazna do 100 čipov na sekundo in prepozna tako odstopanje položaja čipa kot odstopanje višine. Po zaznavi lahko samodejno kompenzira dejanje točenja, tako da postopek ni odvisen le od fiksnega programa. To je pomembno za izdelke z veliko odrezki, majhnimi razmiki ali ponavljajočimi se lepilnimi točkami. SMT razdeljevalni sistem podpira tudi dvojno kompenzacijo za pot in količino lepila. Prepozna lahko prekrivajoče se točke in izračuna potrebno količino materiala, kar pomaga zmanjšati odvečno lepilo, nestabilne pike in variacije postopka.

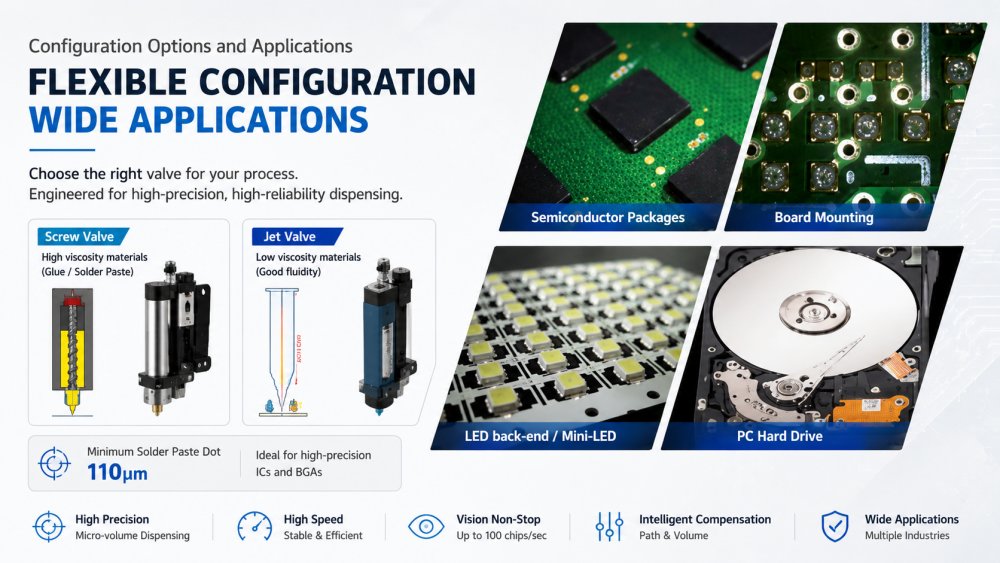

Možnosti konfiguracije in aplikacije
Različni materiali potrebujejo različne metode doziranja, zato je stroj za doziranje lepila SMT mogoče konfigurirati z ustreznimi možnostmi ventila. Vijačni ventili se uporabljajo za materiale z visoko viskoznostjo, kot so lepilo ali spajkalna pasta, medtem ko so brizgalni ventili primerni za materiale z boljšo fluidnostjo. Za delo s fino spajkalno pasto lahko najmanjša pikica doseže 110 μm, kar je primerno za visokonatančne aplikacije IC in BGA. Stroj se lahko uporablja v polprevodniških ohišjih, za montažo na tiskano vezje, LED zaledje, Mini-LED in proizvodnjo trdih diskov osebnih računalnikov. Kot avtomatski stroj za razdeljevanje lepila SMT za tiskana vezja daje inženirjem večji nadzor nad vrsto materiala, velikostjo pik, hitrostjo in stabilnostjo procesa.
| Specifikacije visoko natančnega dozirnega sistema:
| ICT-HD330 | Visoko natančen sistem za razdeljevanje PCB SMT |
| Največja velikost PCB | 50*70~250*330 mm |
| Vozi | Linearni motor |
| Natančnost ponovljivosti X / Y - 3 sigma | ±5 μm |
| Največja hitrost X / Y | 1500 mm/sek |
| Pospešek | 1,5 G |
| Obdelava slik-digitalni fotoaparat-avtomat | Ponovljivost | ±1 μm |
| Natančnost | NAJVEČ: 0,03 s/točko |
| Poravnava | S |
| Mojster čipov | S |
| Slaba ocena | S |
| Natančnost ponovljivosti | S |
| Non-Stop CCD | S |
| Sistem za merjenje višine (laserski tip) | Natančnost ponovljivosti | ±1 μm |
| 0,1 sekunde/točko |
| Kalibracija | Robot-kamera | S |
| Kamera-z | S |
| Kamera-igla | S |
| Igla-z | S |
| Preprosto spremljajte | Območje razdeljevanja (OK/NG) | S |
| Obod razdeljevanja (OK/NG) | S |
| Samodejni nadzor prepustnosti premajhnega polnjenja | S |
| Pregled slabega znaka | S |
| Pregled višine | S |
| Povratne informacije AOI | Povratna informacija o volumnu točenja | S |
| Povratne informacije o obdelavi slike | S |
| Povratne informacije o meritvi višine | S |
| Čiščenje igle | Vrsta zračnega pihanja | S |
| Vakuumski tip | S |
| Izpust materiala | S |
| Elektronske tehtnice | Natančnost | 0,1 mg / 0,01 mg |
| Povratne informacije | MOŽNOST |
| Toplotna enota (pred/glavna/po) | MOŽNOST |
| Stisnjen zrak | 0,4-0,6 Mpa |
| Moč | AC200V,3φ,20A |
| Dimenzija | 1300*1100*1380 mm |
| Teža | 850 kg |
* IKT še naprej deluje na kakovosti in uspešnosti, specifikacije in videz se lahko posodobijo brez posebnega obvestila.
| Seznam opreme linije za premazovanje PCBA
Ta izdelek se lahko ujema s proizvodno linijo za nanašanje in doziranje ICT, vključno s stroji za doziranje s curkom, stroji za konformne premaze, pečmi za UV-sušenje, pečmi za IR-sušenje, transporterji PCB, sistemi za nanašanje AOI in stroji za ločevanje PCBA. Stroj za doziranje lepila SMT se osredotoča na nanašanje lepila, spodnjega polnila, spajkalne paste ali zaščitnega materiala na izbrana področja PCB. Stroj za konformni premaz ščiti večje površine plošč pred vlago, prahom in kontaminacijo. Oprema za utrjevanje zaključi UV ali toplotno reakcijo po doziranju ali nanosu. AOI pomaga pri pregledu rezultatov postopka, medtem ko oprema za ločevanje plošč podpira poznejše ločevanje plošč. Te stroje je mogoče kombinirati glede na velikost plošče, obnašanje materiala, hitrost proizvodnje in postavitev delavnice.
| Ime izdelka | Namen v liniji za premaze PCBA |
Namadni stroj | Nanaša natančne zaščitne premaze na vezja za zaščito pred prahom, vodoodpornostjo in zaščito pred eksplozijo. |
Ozdravitev pečice | Utrjuje premaze z IR ali UV svetlobo, kar zagotavlja trajno in močno zaščito. |
Tekoči trak | Nemoteno prenaša vezja skozi linijo za nanašanje premazov za učinkovito obdelavo. |
Nakladalnik in raztovarjalec | Zagotavlja in shranjuje PCB za proizvodno linijo, kar zagotavlja nemoten vnos in izhod. |
| Konformni premaz AOI | Pregleduje kakovost premaza in odkriva napake, da zagotovi visoke standarde. |
