ICT-GP800
I.C.T

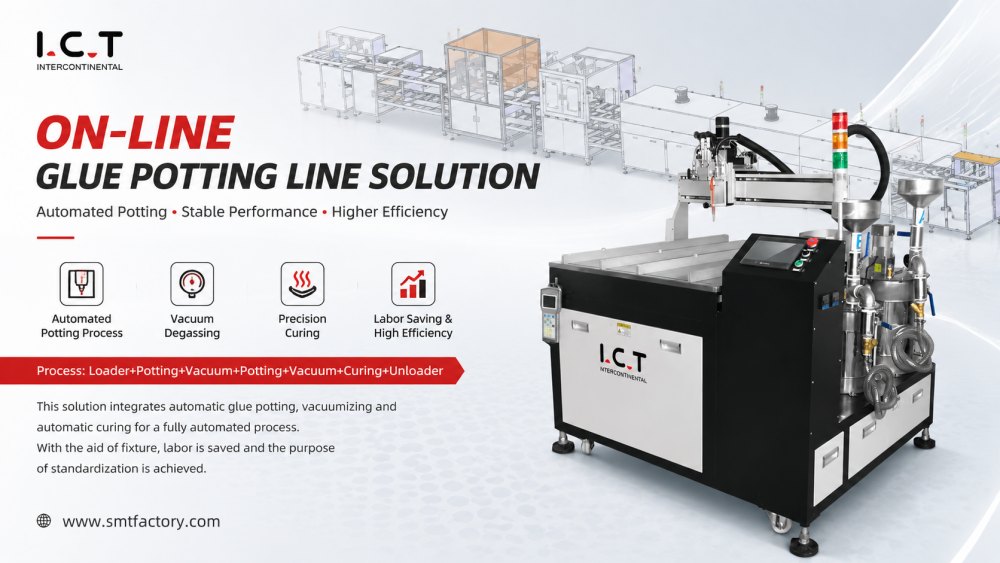

On-line Glue Potting Line solution
| Količina: | |
|---|---|
Spletna linija za vlivanje lepila zagotavlja natančno, avtomatizirano vlivanje sklopov PCBA v velikoserijsko proizvodnjo. Vsaka postaja enakomerno nanese lepilo in ohranja dosledno pokritost komponent različnih velikosti. Integrirani transportni sistemi učinkovito prenašajo PCB med moduli za zalivanje, utrjevanje in pregledovanje. Nastavljivi parametri se prilagajajo različnim viskoznostim lepila in vzorcem zalivanja. Sistem zmanjšuje materialne odpadke, izboljšuje zanesljivost proizvodnje in zagotavlja ponovljivo kakovost. Kompaktna inline zasnova omogoča preprosto integracijo z obstoječimi linijami SMT in DIP. Operaterji lahko hitro preklopijo programe, da se prilagodijo različnim postavitvam tiskanih vezij ali modelom izdelkov.
GP800 uporablja programabilne šobe z nadzorovanimi pretoki za natančno nanašanje lepila na določena področja. Nastavljive dolžine giba, hitrosti in koti šob omogočajo zapletene vzorce in gosto pokritost komponent. Senzorji višine zagotavljajo enakomerno debelino nanosa. Avtomatiziran sistem preprečuje prekomerno ali premajhno polnjenje, kar zagotavlja dosledno kakovost polnjenja za eno- ali dvostranske PCB-je.
Modularni transportni sistem prenaša PCB-je med razdelilnimi, strjevalnimi in kontrolnimi postajami. Pogoni koračnih motorjev zagotavljajo natančno pozicioniranje. Potiskači in blažilniki stabilizirajo plošče med nanašanjem lepila. Nastavki za hitro sprostitev omogočajo hitro menjavo med vrstami izdelkov. Zasnova ohranja natančno poravnavo, preprečuje napačno namestitev tiskanega vezja in zagotavlja hitro delovanje v inline SMT/DIP delovnih tokovih.
Vgrajeni IR ali UV moduli za utrjevanje hitro strdijo lepilo, ne da bi pri tem vplivali na celovitost komponente. Kontrolne postaje s CCD ali laserskimi senzorji preverjajo enakomernost pokritosti in odkrivajo napake v realnem času. Krmiljenje na podlagi PLC omogoča operaterjem prilagajanje časa strjevanja, hitrosti tekočega traku in parametrov pregleda. Nenehno spremljanje zagotavlja dosledno kakovost, hkrati pa povečuje pretok in zmanjšuje čas izpadov.
Vloga:
| Model | IKT GP800 |
| Številka šobe | 1 (možnost je več glav) |
| Številka osi | 3-osi X,Y,Z |
| Velikost tabele | <500*500 mm |
| Prilagoditev osi Z | 0-100 mm |
| Čiščenje | Avto |
| Material za lepljenje | Silikon, epoksi.PU itd. |
| Viskoznost lepila | <20000 |
| Napajanje | AC: 220±10%, 50/60 HZ, 2,5 Kw |
| Metoda nadzora | PLC+zaslon na dotik |
| Dimenzija (mm) | D1800*Š1800*V1500 |
| Teža | Približno: 580 kg |
IKT nudi popolno podporo za SMT, DIP in postopke polnjenja. Načrtovanje pred dostavo oceni tip PCB, material za lončenje, proizvodne cilje in postavitev. Po dobavi inženirji poskrbijo za namestitev, zagon, usposabljanje operaterjev, vzdrževanje in optimizacijo procesa. Integracija vlivanja lepila, utrjevanja, ravnanja in pregledovanja zagotavlja zanesljiv potek dela. Novi obrati prejmejo navodila po korakih od postavitve do poskusne proizvodnje, medtem ko obstoječe linije pridobijo optimizirane procese in stabilno delovanje.
| Ime izdelka | Namen v liniji za premaze PCBA |
|---|---|
Nanaša natančne zaščitne premaze na vezja za zaščito pred prahom, vodo in eksplozijo. | |
Utrjuje premaze z IR ali UV svetlobo, kar zagotavlja trajno in močno zaščito. | |
Nemoteno prenaša vezja skozi linijo za nanašanje premazov za učinkovito obdelavo. | |
Zagotavlja in shranjuje PCB za proizvodno linijo, kar zagotavlja nemoten vnos in izhod. | |
| Konformni premaz AOI | Pregleduje kakovost premaza in odkriva napake, da zagotovi visoke standarde. |
Decembra 2025 je ICT naročniku avtomobilske elektronike v Savdski Arabiji dostavil tri integrirane linije – SMT, DIP in premaze. Inženirji IKT so poskrbeli za namestitev na kraju samem, kalibracijo in usposabljanje operaterjev. Naročnik je predhodno pregledal objekt ICT junija 2025. Po uspešnem zagonu so inženirji prejeli častne certifikate, ki priznavajo njihovo strokovnost in zanesljivost celotne rešitve linije za SMT, DIP in Glue Potting za novo tovarno ODM, ki je sposobna neodvisnih raziskav in razvoja, načrtovanja in proizvodnje.
IKT nudi popolno podporo za SMT, DIP in postopke polnjenja. Načrtovanje pred dostavo oceni tip PCB, material za lončenje, proizvodne cilje in postavitev. Po dobavi inženirji poskrbijo za namestitev, zagon, usposabljanje operaterjev, vzdrževanje in optimizacijo procesa. Integracija vlivanja lepila, utrjevanja, ravnanja in pregledovanja zagotavlja zanesljiv potek dela. Novi obrati prejmejo navodila po korakih od postavitve do poskusne proizvodnje, medtem ko obstoječe linije pridobijo optimizirane procese in stabilno delovanje.
Stranke hvalijo IKT za praktično vodenje in hiter odziv. Inženirji zagotavljajo jasna navodila za zmanjšanje napak in izboljšanje učinkovitosti proizvodnje. Embalaža zagotavlja varen transport opreme. Tehnična vprašanja se obravnavajo takoj. Stranke zaupajo IKT pri lansiranju novih linij za SMT, DIP in linij za lončenje, s čimer dosegajo dosledne, visokokakovostne rezultate lončenja v proizvodnji brez povezave ali v liniji.
Linija za vlivanje lepila GP800 ima certifikat CE in ISO9001. Postopki kakovosti vključujejo pregled sestavnih delov, preverjanje sestavljanja, funkcionalno testiranje, pregled pakiranja, sledenje pošiljk, namestitev in poprodajne storitve. Ti standardi zagotavljajo ponovljivo in zanesljivo zmogljivost polnjenja v eno- in dvostranskih sklopih PCBA, vključno z aplikacijami za avtomobile, pametne telefone in LED.
IKT ponuja rešitve na ključ za SMT, DIP, premazovanje, doziranje, sestavljanje in integracijo pametnih tovarn. Interne ekipe za raziskave in razvoj, proizvodnjo, inženiring, prodajo in storitve podpirajo stranke po vsem svetu. Projekti vključujejo dobavo, namestitev, usposabljanje in optimizacijo procesov. ICT gradi nove tovarne od 0 do 1 in nadgrajuje obstoječe linije od 1 do 10, kar zagotavlja natančne, razširljive in zanesljive rešitve za zalivanje in premazovanje PCBA.
