ICT-SS530
I.C.T
| Količina: | |
|---|---|

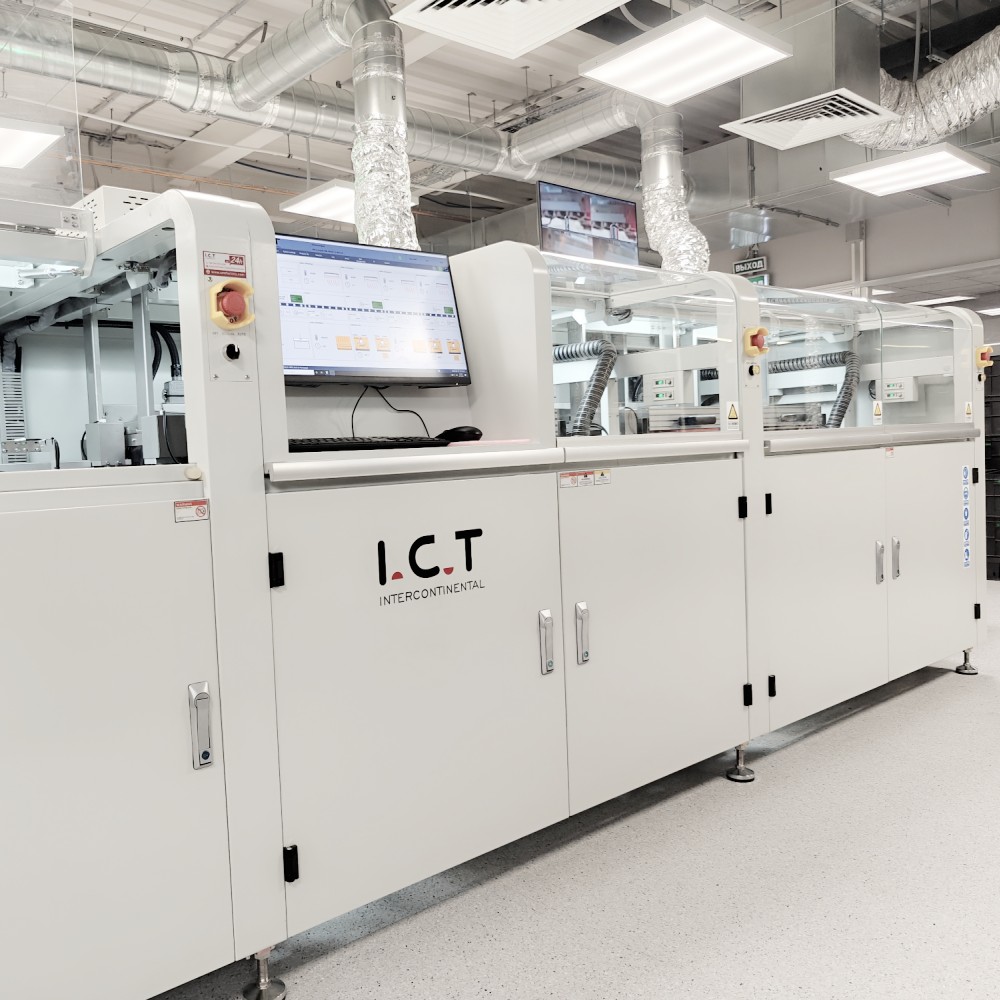

| Vgrajeni stroj za spajkanje s selektivnimi valovi SS530
Inline Selective Wave spajkalni stroj SS530/550, ki ga je izdelal ICT na Kitajskem, je najboljša izbira za učinkovito spajkanje skozi luknje na PCB. Zasnovan za velikoserijsko proizvodnjo, ohranja PCB-je pri miru med premikanjem razpršilne in spajkalne ploščadi, kar zagotavlja natančnost za industrije, kot sta avtomobilska industrija in oskrba z električno energijo. Popoln nadzor računalnika vam omogoča nastavitev in shranjevanje poti, temperatur in podrobnosti o toku, kar ponuja odlično sledljivost. Njegov modularni sistem SMEMA se prilega vsaki liniji, s samodejnim umerjanjem valov in poravnavo CCD pa ohranja visoko kakovost. Kot kompaktni inline sistem za spajkanje s selektivnimi valovi prihrani prostor in hkrati zagotavlja zanesljivo delovanje. Zaradi 26-letnega strokovnega znanja IKT je globalna rešitev, ki ji zaupamo.
| Seznam opreme DIP Line
Stroj za spajkanje s selektivnimi valovi PCB ima sistem pametnega fluksa za popolno uporabo. Uporablja nemški visokofrekvenčni impulzni ventil za pršenje drobnih fluksnih pik z vsebnostjo trdnih snovi pod 10 %, kar zmanjšuje količino odpadkov. Pladenj ujame ostanke za enostavno čiščenje, šoba na platformi XY pa doseže natančnost 0,02 mm. Tlačni rezervoarji ohranjajo enakomeren pretok fluksa, japonski deli SMC pa zagotavljajo nemoteno delovanje. Vizualni merilniki na sprednji strani poenostavljajo preglede, zaradi česar je idealen za prometne kolone, ki potrebujejo čiste in dosledne rezultate.
Sistem predgretja v tem linijskem stroju za spajkanje s selektivnimi valovi učinkovito pripravi plošče. Vključuje nastavljivo spodnje IR ogrevanje in zgornji vroč zrak za enakomerno toploto na širokem območju, ki doseže 150 °C v približno 15 minutah. Visokotemperaturna bombažna tesnila zaprejo toploto z uporabo delov vrhunske znamke za stabilnost. Zasnova vtičnika ne potrebuje orodja za vzdrževanje, kar zmanjšuje čas izpada. Ta nastavitev zagotavlja močne spoje in napake pri rezih, kot nalašč za hitro proizvodnjo.
Spajkalni sistem blesti z napredno tehnologijo v Inline Selective Wave Soldering Machine. Švedska črpalka PRECIMETER ohranja stabilen val spajkanja s programsko opremo, ki nadzoruje temperature in pretok N2. Posoda iz nerjavečega jekla s protikorozijsko prevleko (ali opcija iz titana) se hitro segreje z litim železom, medtem ko N2 zmanjša žlindro za čiste spoje. Obvladuje težke komponente, kot je vojaška oprema, in vsakič zagotavlja visoko zanesljive zvare.
Prenosni sistem zagotavlja nemoten pretok tiskanega vezja v tem kompaktnem inline selektivnem valovnem spajkalnem sistemu. Izdelan iz robustnih profilov in valjev, podpira do 20 kg obremenitev s stranskimi in zgornjimi sponami. Japonski motorji ga poganjajo na 900 mm višine in se prilegajo linijam SMEMA brez trkov. Spletne zamenjave omogočajo premikanje proizvodnje, zaradi česar je prilagodljiva za ozke tovarniške postavitve.
Nadzor v stroju za spajkanje s selektivnimi valovi PCB s sistemom PLC Keyence, ki izpolnjuje standarde CE in Industrija 4.0, je dober. Globalni deli in kabli Cat-6 zagotavljajo hitro in stabilno komunikacijo ter po potrebi povečajo zmogljivost. Sledi podatkom za vsako vožnjo in pomaga zgodaj odkriti težave. Ta nastavitev gladko poganja stroj in podpira sodobne proizvodne zahteve.
Zaradi operacijskega sistema je uporaba tega stroja za selektivno valovno spajkanje v liniji enostavna. Vodeno programiranje CCD pospeši nastavitev s slikovnim načinom za preverjanje koordinat in spremljanje v realnem času z enim klikom. Izberite kitajščino, angleščino ali druge jezike in se povežite z MES za posodobitve WiFi. Podatki sledijo vsaki spajkalni točki, kar skrajša čas usposabljanja za nove uporabnike v trgovinah s hitrim tempom.
| Specifikacija
| On-line selektivni valovni spajkalni stroj | ||||
| Model | ICT SS540 | ICT SS550 | ICT SS550P1 | ICT SS550P2 |
| Modularno na spletu | Pršenje + predgretje in spajkanje | Pršenje + Predgretje + Spajkanje | Pršenje + Predgretje + Spajkanje + Spajkanje | Spray + Predgretje + Spajkanje + Spajkanje + Spajkanje |
| Sistem spajkanja | ||||
| Količina šobe | 1 | 1 | 2 | 3 |
| Količina spajkalne posode | 1 komplet | 1 komplet | 2 komplet | 3 komplet |
| Dvojni lonec (izbirno) | N/a | Možnost | Možnost | Možnost |
| Moč spajkalne posode | 2,35 kW | 2,35 kW | 4,70 kW | 7,05 kW |
| Flux sistem | ||||
| Flux shranjevalna rezervoar | 1L | 1L | 2L | 2L |
| Podpora za toko | Tok alarm, samodejni | |||
| Šoba za razpršilo | Nemčija Jet Valve (točkovno in linijsko pršenje) 1 komplet | |||
| Velikost škropljenja šobe | 130um (možnost 180um, 210um) | |||
| Hitrost pršenja | 0 ~ 20mm/s | |||
| Hitrost premikanja pršilne šobe | 0 ~ 400mm/s | |||
| Predgrevanje sistema | ||||
| Način predgrevanja | Vroč zrak in ir | Vroč zrak in ir | Vroč zrak in ir | Vroč zrak in ir |
| Območje predgrevanja | D500*Š500 mm | D500*Š500 mm | D500*Š500 mm | D500*Š500 mm |
| Območje predgretja | Zgornji vroč zrak: 2, spodnji IR: 1 | |||
| Moč spodnjega predgretja | Maks.12kw | |||
| Zgornja moč predgretja | Maks.6kw | |||
| Čas ogrevanja | Pribl. 15 min (nastavitev 150 ℃) | |||
| Nadzorni način | PC+PLC | |||
| Transportni sistem | ||||
| Velikost tiskanega vezja (z napeljavo) | 120*60~500*500 mm | |||
| Zamenjava PCB | Na spletu | |||
| PCB Top Clearance | 120 mm | |||
| Višina prevoza | 900 ± 20 mm | |||
| Prevozna širina | 60 ~ 500 mm | |||
| Dimenzija: mm | D1850*Š1850*V1480 | D2560*Š1750*V1480 | D2560*Š1950*V1480 | D2600*Š1950*V1480 |
| Teža | Približno: 800 kg | Približno: 1200 kg | Približno: 1300 kg | Približno: 1500 kg |
| Seznam opreme DIP Line
Naša proizvodna linija DIP ponuja napredna orodja za učinkovito in natančno sestavljanje PCB. Popolnoma avtomatizirana linija DIP vključuje linijo za vstavljanje DIP za natančno postavitev komponent, nakladalnik valov za nemoten vstop v tiskano vezje, razkladalnik valov za varen izhod in linijo za montažni trak za končna preverjanja. Ta visokokakovostna proizvodna linija PCB DIP zagotavlja stabilno delovanje, zanesljivo vstavljanje THT in stroškovno učinkovito sestavljanje, ki izpolnjuje različne potrebe industrije. Z modularno zasnovo in globalno podporo IKT povečuje produktivnost pri nalogah skozi luknje.
| Video o uspehu stranke
Inženirji IKT so obiskali evropsko podjetje za avtomobilske baterije, da bi podprli linijski selektivni spajkalni stroj SS550. Videoposnetek je predstavil njegovo 4-valjno nastavitev, natančno pršenje talila in spajkanje z enakomernimi valovi. Samodejna kalibracija je ohranjala popolne višine, segrevanje N2 pa je rezalo ostanke za čiste spoje. Usposabljanje na kraju samem in predstavitve dosegajo visoke hitrosti, pri čemer naročnikovi baterijski paketi kažejo vrhunsko kakovost. Hitra storitev ICT je obisk spremenila v povečanje proizvodnje in si prislužila visoke ocene ekipe.
| Strokovne storitve in usposabljanje
ICT ponuja popolno podporo za inline selektivni spajkalni stroj z namestitvijo na kraju samem in pomočjo 24/7. Naši usposobljeni inženirji skrbijo za nastavitev, popravke in nastavitve, medtem ko usposabljanje zajema osnove delovanja in vzdrževanja. Podpora na daljavo in redni nasveti se prilagajajo vašim potrebam. S 26 leti v SMT optimiziramo vašo linijo za učinkovitost. Dolgoročni načrti vključujejo preglede, ki zagotavljajo, da z nami rastete brez skrbi.
| Povratne informacije strank
Stranke hvalijo inženirje IKT za njihovo strokovnost in hitre popravke na stroju za spajkanje z vgrajenim selektivnim valom – vedno na mestu. Izstopajo enakomerno spajkanje stroja in visoke hitrosti prehodov, z varno in tesno embalažo, ki zagotavlja dostavo. Hitri odzivi na težave skrbijo, da linije delujejo, pri čemer je en uporabnik rekel: 'Hitrost vaše ekipe je neprekosljiva.' To gradi močno zaupanje v IKT
| Industrijski certifikati
Inline Selective Wave spajkalni stroj ima certifikate CE, RoHS in ISO9001 ter izpolnjuje globalne standarde varnosti in kakovosti. Patenti ICT za tehnologijo valov in sisteme pretoka kažejo na inovativnost. Te poverilnice dokazujejo našo zavezanost zanesljivi, okolju prijazni opremi, ki ji lahko zaupate po vsem svetu.
| O IKT podjetju in tovarni
IKT vodi SMT z lastnimi raziskavami in razvojem ter tremi tovarnami, ki so v 26 letih zrasle na 89 zaposlenih. Oskrbujemo več kot 1600 strank v 72 državah, od avtomobilskih do LED linij, s strogim testiranjem in sistemi kakovosti. Naš kompaktni inline selektivni sistem spajkanja z valovi se prilega vsakemu prostoru, podprt z globalno podporo. Dnevno uvajamo inovacije in gradimo partnerstva med vrednostmi za uspeh vaše tovarne.
