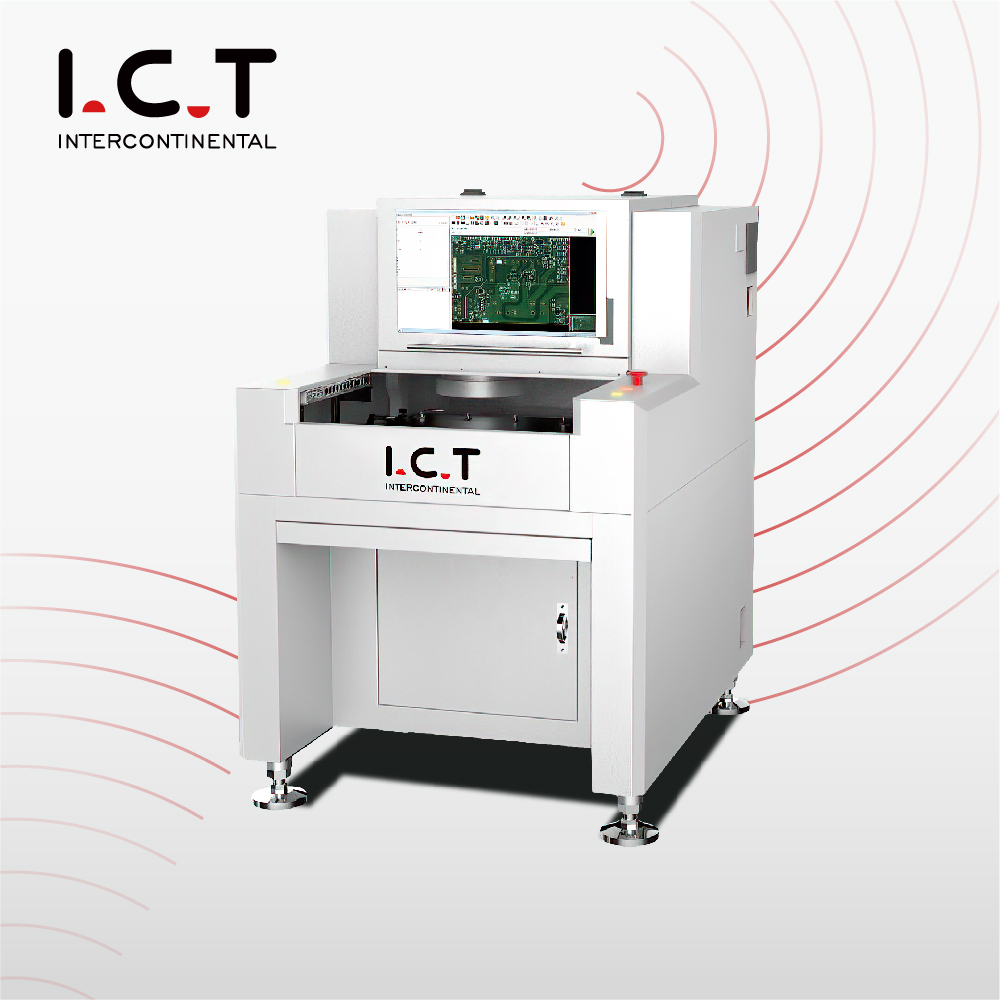

ICT-V5000H
I.C.T
| Količina: | |
|---|---|
1. Funkcija samodejnega zbiranja in shranjevanja LOG, funkcija opozorila/alarma NG, oddaljeno programiranje in odpravljanje napak.
2. Zmožnost pregleda: nezadostna, kratka, luknja za drgnjenje, zatič za spajkanje, kontaminacija, neporavnanost, manjkajoči del, poševno, reklamna tabla, montaža ob strani, prevračanje, napačen del, poškodovano, lebdenje, polarnost, psevdo spajkanje, prazna spajka, čezmerno lepilo itd.
3. Perfect SPC zbira informacije o NG brez povezave in samodejno ustvarja vse vrste proizvodnih tabel.
4. Zrela funkcija nadzornega centra, jasen programski vmesnik.
5. Dobra stabilnost (GR&R<10% @6 Sigma,CPK>1,33(natančnost testnega odstopanja je manjša od ±0,25 mm.
6. Premik kamere, tekoči trak pritrjen med preskusom. 7. Kompenzacija deformacije PCB: kalibracija kompenzacije skupne oznake, kompenzacija okvirja položaja komponente.
| Model | ICT-V5000H |
| FOV | 15u(36*30mm)/10u(24*20mm) |
| Kamera | Inteligentna digitalna industrijska kamera s 5 milijoni slikovnih pik |
| Objektiv | Telecentrična leča |
| Svetloba | 4 barvna obročasta LED lučka, RGB+W |
| Inšpekcijski predmet | Test komponent, test spajkanja |
| Mini komponenta | 01005 čip, 0,3 koraka IC in posebna oblika |
| Operacijski sistem | Windows 7 |
| Velikost PCB | 50*50~510*600 mm |
| Debelina PCB | 0,3 ~ 6,0 mm |
| Zvitost PCB | ±3,0 mm |
| Teža PCB | Največ: 3 kg |
| Višina PCB | Zgornji del: 25 mm, spodnji: 45 mm nastavljiv |
| Voznik X/Y | AC servo gonilnik, natančnost ponavljanja 0,01 mm |
| Platforma | granit |
| Moč | AC220 50/60Hz, 5A |
| Stisnjen zrak | 0,4 ~ 0,6 Mpa |
| Teža | 750 kg |
| Dimenzija | 940 * 1360 * 1500 mm (brez luči) |
aoi stroj, aoi pregled, optični pregled, aoi sistem, smt aoi stroj, aoi inšpekcijski stroj
