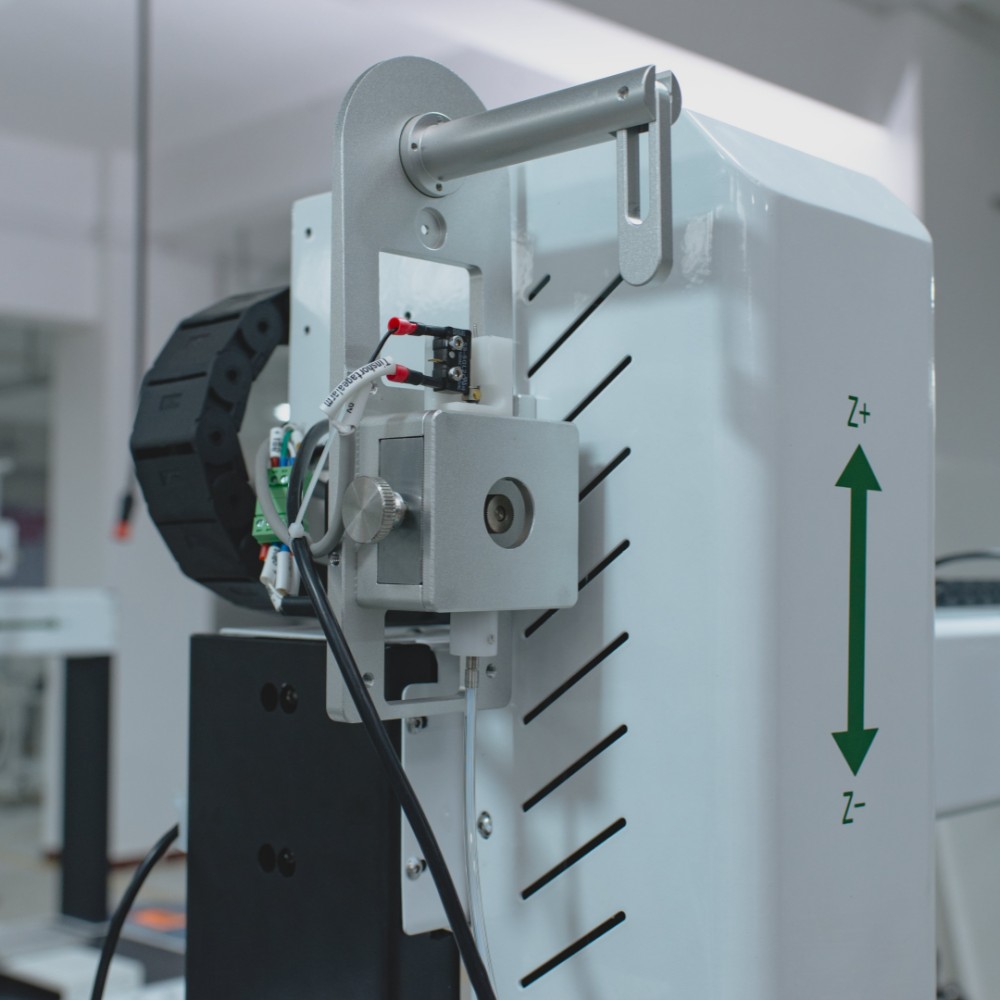

| Pregled samodejnega 5-osnega spajkalnega robota
5-osni spajkalni robot zagotavlja natančno in zanesljivo spajkanje tiskanih vezij in majhnih elektronskih sklopov. Integrirano podajanje žice, petosno gibanje in hitro segrevanje zagotavljajo enotne in ponovljive spajkalne spoje. Operaterji lahko programirajo spajkalne poti, prilagajajo podajanje žice in nadzorujejo spoje z dodatnim sistemom kamer. Dovolj kompakten za namizne nastavitve, robota je mogoče integrirati tudi v polne proizvodne linije SMT, s čimer se izboljša učinkovitost, zmanjša delovna sila in ohrani dosleden visokokakovosten izhod v različnih elektronskih komponentah.
| Funkcija avtomatskega spajkalnega robota
Enostavno programiranje
Operaterji lahko s programsko opremo programirajo do 200 spajkalnih točk na ploščo. Prilagoditve poti, količine spajkanja in časa zadrževanja trajajo manj kot 5 minut. Shranite lahko do 10 programov plošče za hitre prehode med različnimi tipi PCB.
Stabilno toplotno zanesljivo spajkanje
Visokofrekvenčno indukcijsko segrevanje doseže 500°C v 3 sekundah in vzdržuje ±1°C. Srebrni tuljavni elementi zdržijo več kot 2000 ur in podpirajo več kot 100 spojev na cikel. To zagotavlja dosledno spajkanje PCB-jev visoke gostote in majhnih elektronskih modulov.
Od ročnega do standardiziranega
Učenje programiranja pretvori ročno spajkanje v avtomatizirana zaporedja. Koordinate so shranjene digitalno z natančnostjo ±0,1 mm, kar zmanjša človeško napako za več kot 90 %. Več serij dosega enotno kakovost, bodisi za PCB-je ali majhne sklope.
Natančno dovajanje spajk za popolne spoje
Spajkalna žica (0,6–1,2 mm) se podaja s hitrostjo 1–50 mm/s z natančnostjo ±0,02 mm. Razpočeni kositer in ostanki talila so čim manjši. Vsak spoj prestane pregled in zagotavlja visok izkoristek, tudi za majhne komponente.
Čista konica Stalna kakovost
Samodejno čiščenje konic se izvede vsakih 5 minut ali 50 spojev. Jeklena žica in zrak odstranjujeta oksidacijo, podaljšata življenjsko dobo konice za 50 % in ohranjata dosledno kakovost spajkanja skozi celotno proizvodnjo.
| Specifikacije avtomatskega spajkalnega robota
| Specifikacija | I.CT-SR300 | I.CT-SR530 | I.CT-SR250D | I.CT-SR250DD |
|---|---|---|---|---|
| Številka perona | 1 | 1 | 2 | 2 |
| Številka glave | 1 | 2 | 1 | 2 |
| Moč ogrevanja | 150w | 300 W | 150w | 300 W |
| Maks. Velikost PCB | 300×300 mm | 500×300 mm | 250 × 250 mm za vsako ploščad | 250 × 250 mm za vsako ploščad |
| Največja hitrost premikanja | Os X,Y: 600-800 mm/s, os Z: 400 mm/s, os R: 300°/s | Os X,Y: 600-800 mm/s, os Z: 400 mm/s, os R: 300°/s | Os X,Y: 600-800 mm/s, os Z: 400 mm/s, os R: 300°/s | Os X,Y: 600-800 mm/s, os Z: 400 mm/s, os R: 300°/s |
| Očistite spajkalno konico | Jeklena žica in zračni tlak (izbirno: čiščenje z vrtljivo krtačo) | Jeklena žica in zračni tlak (izbirno: čiščenje z vrtljivo krtačo) | Jeklena žica in zračni tlak (izbirno: čiščenje z vrtljivo krtačo) | Jeklena žica in zračni tlak (izbirno: čiščenje z vrtljivo krtačo) |
| Spajkalna žica | Spajkalna žica 0,6 ~ 1,2 mm | Spajkalna žica 0,6 ~ 1,2 mm | Spajkalna žica 0,6 ~ 1,2 mm | Spajkalna žica 0,6 ~ 1,2 mm |
| Hitrost dovajanja spajke | 1~50 mm/s | 1~50 mm/s | 1~50 mm/s | 1~50 mm/s |
| Ponavljajoča se natančnost | ±0,02 mm | ±0,02 mm | ±0,02 mm | ±0,02 mm |
| Temperaturno območje | Sobna temperatura–500°C | Sobna temperatura–500°C | Sobna temperatura–500°C | Sobna temperatura–500°C |
| Natančnost temperature | ±1°C | ±1°C | ±1°C | ±1°C |
| Način vožnje | Koračni motor | Koračni motor | Koračni motor | Koračni motor |
| Nadzorni način | Teach Pendant | Teach Pendant | Teach Pendant | Teach Pendant |
| Zračni tlak | 4,5 ~ 6 kg/cm² | 4,5 ~ 6 kg/cm² | 4,5 ~ 6 kg/cm² | 4,5 ~ 6 kg/cm² |
| Napajanje | AC220V±10%, 50/60HZ | AC220V±10%, 50/60HZ | AC220V±10%, 50/60HZ | AC220V±10%, 50/60HZ |
| Dimenzija | 750×650×880 mm | 780 × 660 × 770 mm | 930×650×880 mm | 1280×750×950 mm |
| Teža | Približno 60 kg | Približno 70 kg | Približno 80 kg | Približno 85 kg |
* IKT še naprej deluje na kakovosti in uspešnosti, specifikacije in videz se lahko posodobijo brez posebnega obvestila.
| Seznam linijske opreme SMT
Popolnoma integrirana proizvodna linija SMT vključuje nakladalce in razkladalce PCB, tiskarske stroje, sisteme za pobiranje in namestitev, SPI, AOI, pečice za reflow, transportne postaje in opremo za odstranjevanje PCB. Vse komponente delujejo usklajeno, da zagotovijo gladek pretok materiala, dosledno kakovost izdelkov in učinkovito proizvodnjo. Inženirji IKT skrbijo za celotno namestitev, kalibracijo in integracijo linije, kar zagotavlja, da sistem deluje kot kohezivna, visoko učinkovita proizvodna rešitev, hkrati pa zmanjša ročno posredovanje in poveča pretok.
| Video o uspehu stranke
Aprila 2026 so inženirji IKT zaključili namestitev in usposabljanje operaterjev za celotno proizvodno linijo SMT na Portugalskem za avtomobilsko elektroniko, vključno z avtomobilskimi razsvetljavo in nadzornimi moduli. Stranke so pohvalile gladko nastavitev, učinkovit potek dela in jasna navodila. 5-osni spajkalni robot, integriran v linijo, je zagotavljal natančno spajkanje tiskanih vezij in povezav žica-žica. Povratne informacije so poudarile zanesljivost opreme in strokovno podporo, kar strankam omogoča hitro doseganje visokokakovostne proizvodnje.
| Strokovno usposabljanje in podpora
IKT zagotavlja celovito podporo za celotne linije SMT. Inženirji nadzirajo nastavitev, umerjanje programa in usklajevanje procesa. Stranke prejmejo praktično usposabljanje za programiranje, vzdrževanje in odpravljanje težav. Podpora na daljavo in kanali hitrega odziva zagotavljajo takojšnje reševanje operativnih težav. To strankam omogoča neodvisno upravljanje linije in ohranja neprekinjeno visokokakovostno spajkanje tiskanih vezij in majhnih elektronskih sklopov.
| Pohvale strank
Stranke dosledno poudarjajo integrirano linijo SMT za učinkovitost in zanesljivost. Inženirji zagotavljajo jasna navodila med namestitvijo in usposabljanjem. Varna embalaža zagotavlja, da vse naprave varno prispejo. Hitra tehnična podpora hitro reši težave. Celotna linija, vključno s 5-osnimi spajkalnimi roboti, ohranja stabilen potek dela in dosleden rezultat, s čimer si prisluži zaupanje in zadovoljstvo strank po vsem svetu.
| Naš certifikat
Vsa oprema na liniji ICT SMT, vključno s 5-osnimi spajkalnimi roboti, ima certifikate CE, RoHS in ISO9001. Patenti zajemajo ključne inovacije na vseh področjih. Certifikati zagotavljajo, da stranke prejmejo varne, zanesljive in skladne rešitve za proizvodnjo tiskanih vezij, kar zagotavlja dosledno visokokakovostno proizvodnjo za vse procese.
| O nas in tovarni
ICT je globalni ponudnik rešitev za proizvodnjo elektronike z več kot 25-letnimi izkušnjami. Za več kot 1600 strank v 72 državah nudimo celovite rešitve SMT, DIP, premaze, robotiko, montažo in PCBA. Naša ekipa 20 inženirjev zagotavlja namestitev, usposabljanje, optimizacijo procesov in podporo v celotnem življenjskem ciklu. S številnimi tovarnami in podružnicami po vsem svetu, strogim nadzorom kakovosti in certificirano opremo v vseh linijah SMT IKT zagotavlja zanesljive, učinkovite in dosledne proizvodne rešitve za stranke po vsem svetu.
