T650
I.C.T
SMT Coating Spraying Gluing Machine for PCB LED
| Količina: | |
|---|---|
| ICT SMT premazni stroj za PCB LED
ICT smt premazni stroj za PCB LED postavlja merilo za preprosto, učinkovito PCBA premazovanje v LED poljih. Ponuja preprosto izdelavo programov in hitro spreminjanje nastavitev za najboljše rezultate v vseh smereh. Uporabniki uredijo poljubno škropilno pot in glavni vmesnik jo lepo prikaže. Tekaške proge je mogoče zrcaliti, razporejati in kopirati – za več desk uredite eno za hitro udobje.
Samodejno šteje in prikazuje podatke o proizvodnji, izhodu, delovnem času posameznega izdelka itd. Široko se uporablja v pogonski moči, industrijskem krmiljenju, LED, avtomobilski elektroniki, komunikaciji, instrumentaciji, potrošniški elektroniki, elektronskih napravah, vojski, medicinskem kuhanju, smt premazni stroj za pcb led izpolnjuje različne potrebe. Kot stroj za selektivno konformno premazovanje zagotavlja natančen železniški transport.
| Funkcija
Prenosni sistem
Prenosni sistem v stroju za premazovanje smt za PCB LED ima delovno platformo visoke trdnosti za stabilnost stroja. Uporablja uvožene servo motorje in gonilnike. Servo motor + konstrukcijski modul drsne tirnice zagotavlja ponovljivost in natančnost X/Y/Z. Edinstven pokrov proti prahu ohranja vijačno palico in drsno tirnico čisto, kar zmanjšuje vzdrževanje. Zelo prilagodljiva veriga rezervoarjev organizira vsak cevovod lepo in lepo. To skrajša čas izpadov, podpira neprekinjeno delovanje in zmanjša stroške. V stroju za lepljenje z razprševanjem premazov za pcb led zagotavlja enakomerne plasti, kar poveča donos za 15%. Ustreza LED zahtevnim nastavitvam.
Transportni sistem
Transportni sistem stroja za premazovanje smt za PCB LED uporablja edinstveno verižno prenašanje za preprečevanje lepljenja PCB. Motor nadzira hitrost in se natančno ustavi. Cilindrično vpenjanje zagotavlja, da se PCB med delovanjem ne premakne. Širina vodila se prilagaja polavtomatsko za lažji vstop/izstop. Tirnica z verigami in profili nosi težko PCB brez deformacij. Poveča pretok za 25 %, zmanjša napake. Integrira se z nakladalniki/razkladalniki v stroju za selektivno konformno premazovanje. Spremembe brez orodja, brez zatikanja za visoko mešano LED proizvodnjo. Varnostni senzorji zagotavljajo nič nesreč.
Sistem premazov
Nadzorni sistem za stroj za premazovanje smt za PCB LED ima razumno postavitev s standardiziranim označevanjem za enostavno pregledovanje in vzdrževanje. Visoko natančne komponente servo krmiljenja zagotavljajo stabilno delovanje. Zasnova odvajanja toplote uporablja konvekcijsko hlajenje zraka. Način PC + nadzorna plošča močno izboljša stabilnost. Spremljanje v realnem času povezuje MES. Ohranja napake pod 0,5 % v stroju za lepljenje z brizganjem premazov za PCB led. Odpravljanje težav na daljavo prihrani čas. Usklajuje svetilke/ventile za zaščito IP67. Prihrani 20 % energije.
Kontrolni sistem
Operacijski sistem naredi nove programe v manj kot 10 minutah in spremeni v manj kot 2 v sistemu Windows 10. Prijazna programska oprema uči in prikazuje poti v živo. CCD vid dodaja kot možnost. Platforma se prilagaja vsem uporabnikom. To olajša vsakodnevno uporabo stroja za lepljenje z brizganjem premazov za PCB.
Sistem operaterja
Operacijski sistem v stroju za premazovanje smt za PCB LED ustvari nov program <10 minut, sprememba v <2 minutah, Windows 10. Uporabniku prijazna programska oprema vključuje funkcijo poučevanja in navigacije. Prikaz delovne poti v realnem času naredi upravljanje preprosto in intuitivno. CCD vid je možnost. Operacijska platforma je prilagodljiva za prilagodljivo prilagajanje različnim operaterjem. Zmanjša usposabljanje na eno izmeno v stroju za selektivno konformno nanašanje. Večjezična podpora, vadnice za globalne ekipe LED. Zaslon na dotik zmanjšuje napake.
Napredni sistem premaza z dvojnim ventilom
Sistem premazov v stroju za premazovanje smt za PCB LED uporablja zasnovo z dvojnim ventilom za bolj zapletene PCBA in scenarije uporabe. Modularna zasnova omogoča hitro zamenjavo različnih teles ventilov za različne izdelke. Izbirna U-os in nagib, enostavno nanašanje premaza tudi za kompleksne PCBA. Vgrajena UV svetilka za intuitivno vizualno delovno stanje. CCD vid je možnost. H-808 za drobne pike (<50 mikronov) v LED/majhnem razpršilu. H-818 ventilatorji 200 mm pri 500 mm/s. H-828 teče z debelino 10 ml/min. Zmanjša količino odpadkov za 20-30%, nizka vsebnost HOS. IP67 v stroju za selektivno konformno premazovanje.
| Specifikacija
| Selektivni stroji konformiranega premaza | ||||
| Model | ICT-T550 | ICT-T550U | ICT-T600 | ICT-T650 |
| Število ventilov | 2 (razpršilni ventil 1 glava, natančni ventil 1 glava) | 2 (razpršilni ventil 1 glava, natančni ventil 1 glava) | 2 (glava atomizacijskega ventila 2) | 4 (razpršilni ventil 2 glava, precizni ventil 2 glava) |
| Metoda nadzora | PC + kartica za nadzor gibanja | |||
| Število vreten | X, y, z | X, y, z, u | X, y, z | X, y, z |
| Velikost PCB | 50*50 ~ 450*460mm | |||
| Pogon vretena | Uvoženi servo motor + modul s krogličnim vijakom | |||
| Avtomatsko čiščenje ventilov | s 5 -litrskim rezervoarjem | |||
| Napajanje | AC 220V±10%, 50/60HZ, 2,2KW | |||
| Dimenzija | L910*W1600*H1700mm | |||
| Neto teža | 1000KG | |||
| za premazovanje Seznam opreme linije

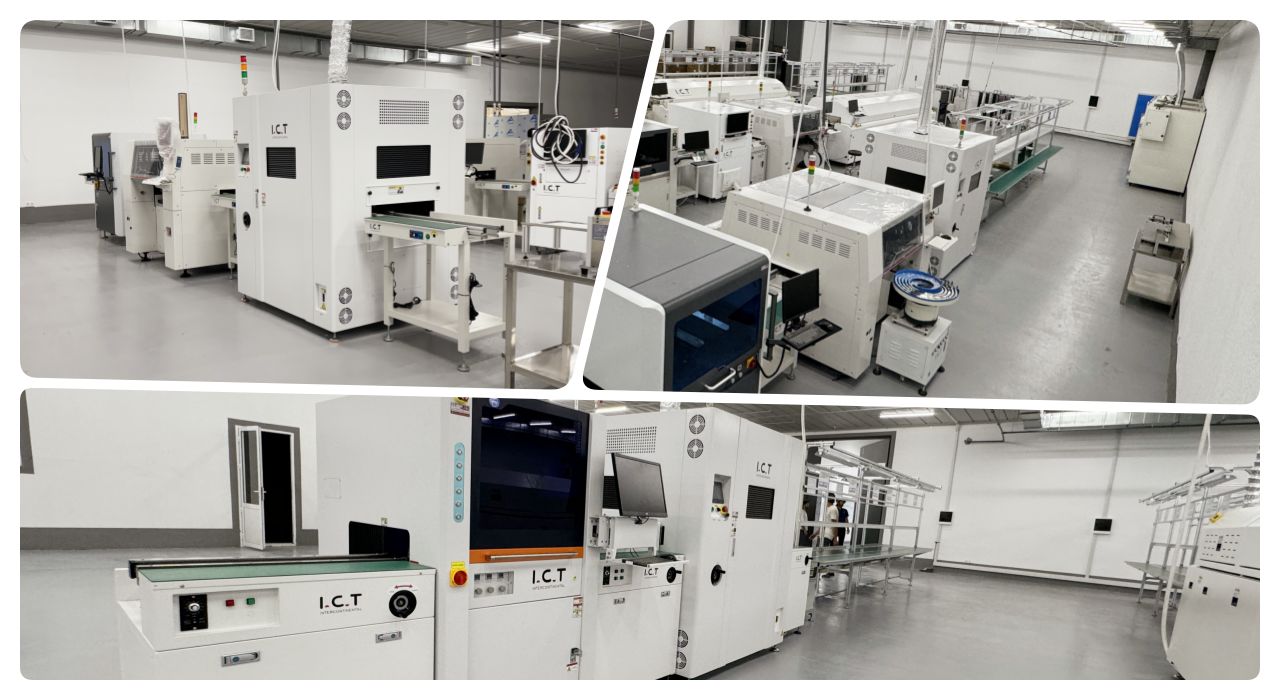

Naša linija premazov PCBA ponuja napredna orodja za učinkovito in natančno zaščito tiskanih vezij. Popolnoma avtomatizirana linija za nanašanje premazov vključuje stroj za selektivno nanašanje premazov za natančen nanos, sušilno pečico za obstojne zaključke, AOI za preverjanje kakovosti, dvigalo in loputo za nemoteno rokovanje ter tekoči sistem za brezhibno proizvodnjo.
Ta visokokakovostna linija premazov PCBA zagotavlja stabilno delovanje, zanesljiv premaz, odporen proti prahu, vodi in eksploziji, ki izpolnjuje različne potrebe industrije. Z modularno zasnovo in globalno podporo IKT izboljšuje produktivnost za naloge nanašanja zaščitnih premazov.
| Ime izdelka | Namen v liniji za premaze PCBA |
|---|---|
Nanaša natančne zaščitne premaze na vezja za zaščito pred prahom, vodoodpornostjo in zaščito pred eksplozijo. | |
Utrjuje premaze z IR ali UV svetlobo, kar zagotavlja trajno in močno zaščito. | |
Nemoteno prenaša vezja skozi linijo za nanašanje premazov za učinkovito obdelavo. | |
Zagotavlja in shranjuje PCB za proizvodno linijo, kar zagotavlja nemoten vnos in izhod. | |
| Konformni premaz AOI | Pregleduje kakovost premaza in odkriva napake, da zagotovi visoke standarde. |
| Video o uspehu stranke
V videu naš inženir obišče evropskega proizvajalca armaturnih plošč. Pridobili so celotno linijo s strojem za nanašanje smt premazov za PCB LED, nakladalnik, UV pečico, razkladalnik, valovito spajkanje, AOI. On namesti, odpravi napake za optimalno delovanje. Usposablja delovanje/vzdrževanje/odpravljanje težav. Preskusi rešujejo izzive, optimizirajo procese, izboljšajo učinkovitost/kakovost. Omogoča kvalitetno izdelavo v najkrajšem času. Prikazuje natančno brizganje na avtomobilske plošče, hitro programiranje, brezhibno integracijo v stroj za lepljenje brizganja premazov za pcb led za zanesljivost LED.
| Storitve in usposabljanje
IKT zagotavlja namestitev/odpravljanje napak/vzdrževanje za stroj za nanašanje smt premazov za PCB LED. Inženirji ponujajo operativno usposabljanje: osnovno delovanje, navodila za vzdrževanje, odpravljanje pogostih težav. Hiter odziv na proizvodne težave. Podpora na kraju samem zagotavlja nemoteno poskusno proizvodnjo. Na voljo oddaljena pomoč. Rezervni deli založeni. Revizije optimizirajo stroj za selektivno konformno prevleko v LED. Osvežitveni tečaji. Materialne nadgradnje. Zagotavlja <1 % izpadov, visoko donosnost naložbe v 72 državah.
| Kaj pravijo stranke
Stranke hvalijo inženirje za strokovno namestitev in hitre popravke v Evropi. Stroj za nanos smt premazov za PCB LED zagotavlja enakomeren premaz na armaturnih ploščah, 99,9-odstotni izkoristek. Varno pakiranje preživi pošiljanje. <12-urni odzivi preprečujejo zaustavitve. Zamenjava ventilov zmanjša spremembo za 80 %, poveča izhod. 'Najboljši stroj za lepljenje z brizganjem premazov za PCB LED—zanesljiv,' pravi vodja. Podaljša življenjsko dobo LED plošče v težkih pogojih.
| Certifikati in standardi
Stroj za premazovanje SMT za PCB LED ima CE, RoHS, ISO9001. Patenti za ključne tehnologije, kot so modularni ventili. Vsaka enota prestane 72-urno vžiganje, preizkuse točnosti, preverjanja združljivosti. Standardi IPC-A-610, popolna sledljivost. Revizije tretjih oseb potrjujejo <0,1 % napak. Zagotavlja varno, zeleno delovanje stroja za selektivno konformno nanašanje v sektorjih LED/avto. Globalno zmanjša tveganja.
| O IKT podjetju in tovarni
ICT ima v lasti 12.000 m² R&R/proizvodnje od leta 2012. 89 zaposlenih, vključno z 20 inženirji, 30 milijonov USD sredstev, 8 podružnic. Oskrbuje več kot 1600 strank v 72 državah z rešitvami 0-1 SMT: analiza, načrtovanje, oprema, usposabljanje, optimizacija. Strogi sistemi kakovosti, 100 % inšpekcija, montaža čistih prostorov. Zajema PCBA, SMT, DIP, premaze, robote. Globalizacija in lokalizacija ustvarjata platformo navzkrižne vrednosti v stroju za nanašanje smt premazov za pcb led.
