ICT-D1200
I.C.T
smt coating machine for pcb
| Količina: | |
|---|---|
| Vrhunski jet dozirni stroj

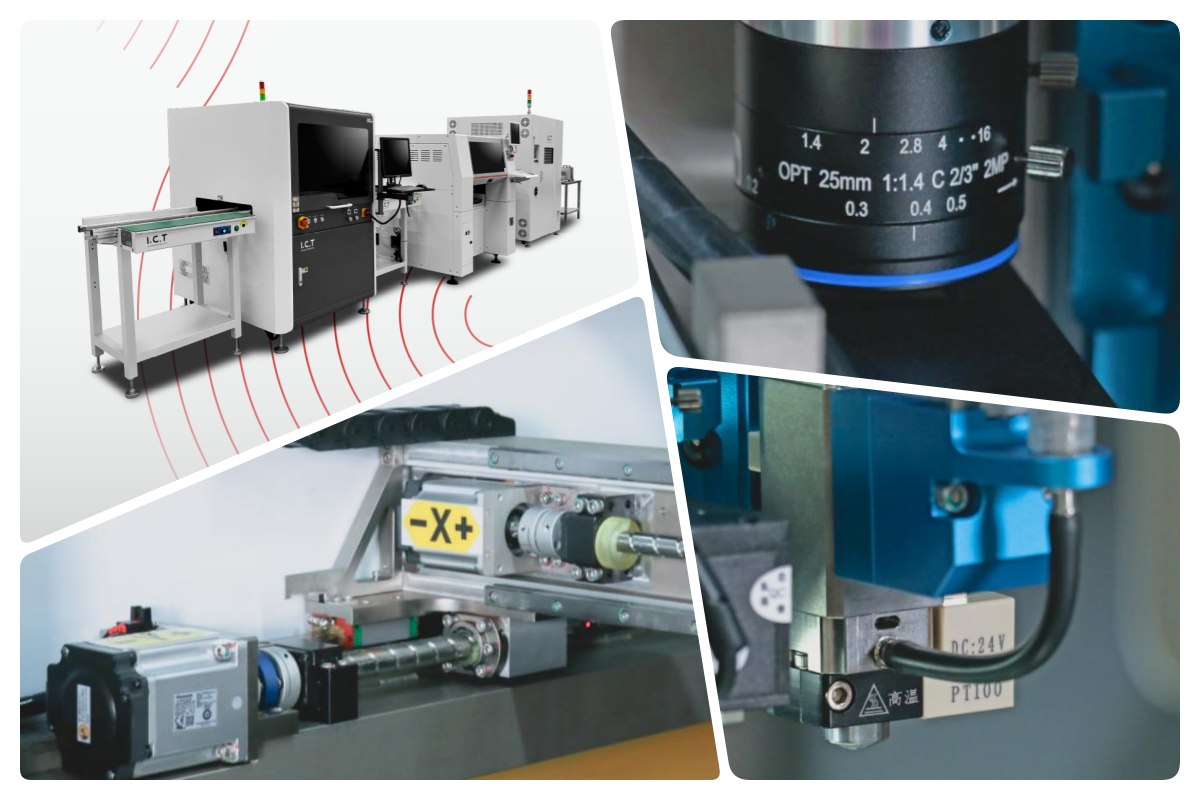

ICT Jet Dispensing Machine izstopa v proizvodnji elektronike s svojo zanesljivo zmogljivostjo in jedrnato zasnovo. Učinkovito upravlja s sestavljanjem PCB, SMT doziranjem rdečega lepila, LED lečami in medicinskimi izdelki. Poganjajo ga servo motorji in brusilni vijaki, dosega visoko ponovljivost in natančen nadzor lepila. Sistem za vizualno pozicioniranje popravlja točke Mark in kompenzira robove za natančnost. S podporo za več vrst lepila in brizg se prilagaja različnim potrebam. Online Jet Dispensing Machine For SMT Line se brezhibno integrira v proizvodne linije in tako poveča produktivnost. Naša široka servisna mreža zagotavlja hitro pomoč in optimizacijo procesov za stranke po vsem svetu.
| Podrobne lastnosti izdelka

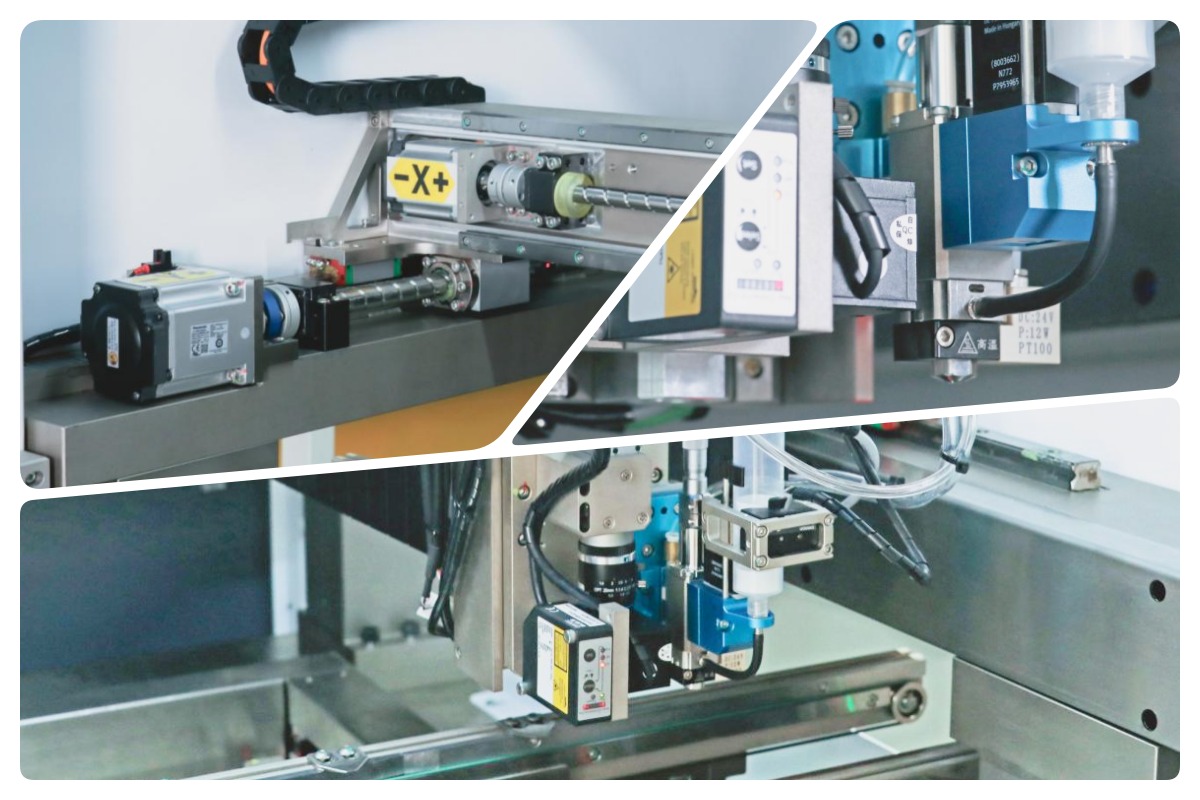

Jet Dispensing Machine ima visoko natančen ventil za natančen nadzor količine lepila. Poganjajo ga servo motorji in brusilni vijaki, kar omogoča ponovljivost doziranja. Podpira različne specifikacije lepila s standardno funkcijo predgretja za optimizacijo viskoznosti. To zagotavlja enakomeren izpust lepila in izboljša zanesljivost lepljenja. Primerno za rdeče lepilo v SMT in drugih lepilih, preprečuje zamašitev z vgrajenim čistilnim sistemom, zaradi česar je učinkovito za LED in medicinske aplikacije.

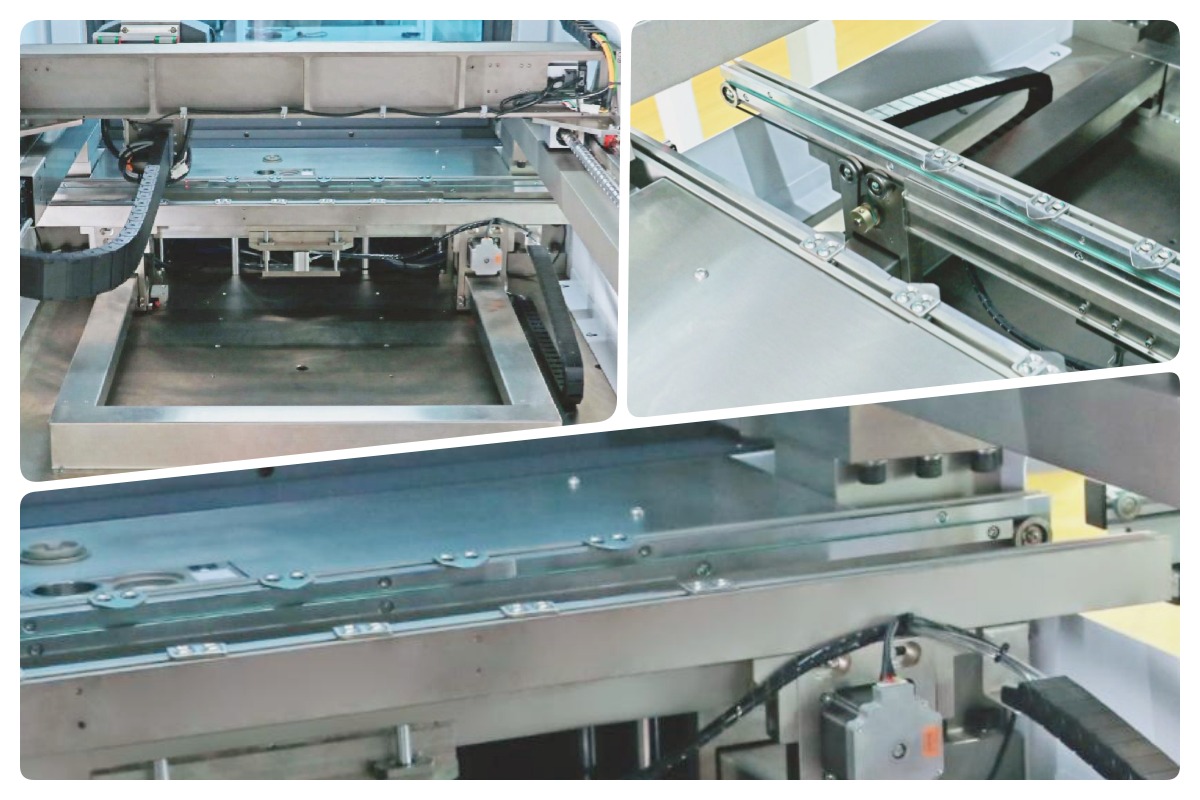

Tekoči trak v Jet Dispensing Machine uporablja antistatične trakove z neodvisnimi motorji za natančen prenos. Vključuje edinstven nastavljiv omejevalnik plošče, ki preprečuje odstopanje tiskanega vezja. Sinhrono prilagajanje širine preko brusnih vijakov zagotavlja vzporednost tirnic. To omogoča prilagodljivo rokovanje z utežmi PCB do 5 kg in transportne hitrosti 300 mm/s. Podpira več smeri, kot sta L proti R ali R proti L, in se brezhibno prilega linijam SMT za nemoten potek dela.

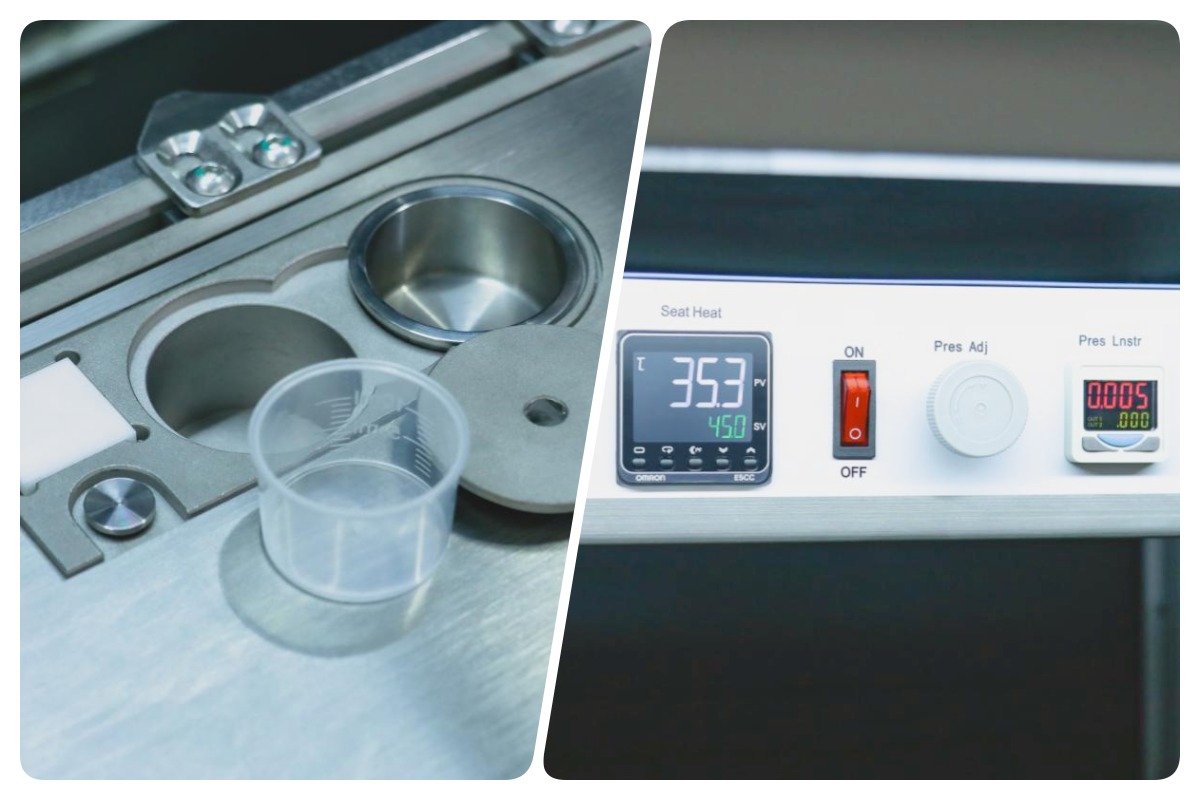

Vgrajen čistilni sistem ohranja konico ventila čisto in preprečuje sušenje ali zamašitev lepila. Samodejno čiščenje z eno tipko se konča v nekaj sekundah. Natančen nadzor temperature optimizira pretok lepila in ohranja izhod stabilen ves dan. Te preproste funkcije močno zmanjšajo čas dnevnega vzdrževanja in podaljšajo življenjsko dobo ventila, zato Jet Dispensing Machine deluje dlje z manj postanki.

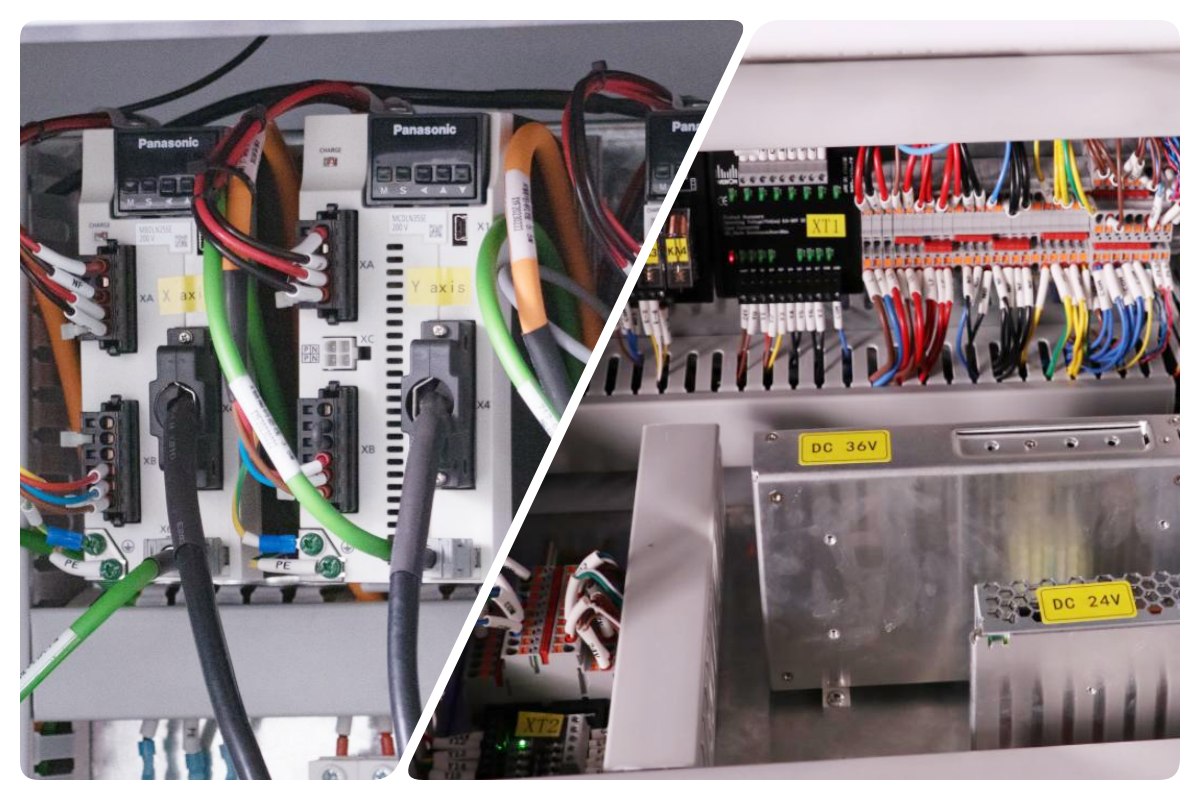

Jet Dispensing Machine uporablja PLC + industrijsko osebno krmiljenje za visoko stabilnost in enostavno razširitev. Izpolnjuje varnostne standarde CE in sledi zasnovi industrije 4.0. Električni deli vrhunskih blagovnih znamk (servo Panasonic, rele Omron, stikalo Schneider) zagotavljajo zanesljivo delovanje 24/7. Sistem podpira povezavo MES in prihodnje nadgradnje, kot so moduli za 3D zaznavanje ali UV strjevanje. Preprost vmesnik in programska oprema UFD olajšata upravljanje tudi novim delavcem.
| Specifikacija
| Model | ICT-D450 | ICT-D600 (LEČA) | ICT-D1200 (LEČA) |
| Razporeditev | X400*Y400*Z50 mm | X600*Y400*Z50 mm | X1200*Y400*Z50 mm |
| Teža izdelka | Največ 4,5 kg | ||
| Debelina izdelka | Najv. 6 mm | ||
| Največja hitrost | 2000 mm/s | ||
| Metodologija vizije | CCD | ||
| Čistilni sistem | Avto | ||
| Hitrost ventila za vbrizgavanje | 200 točk/s | ||
| Natančnost doziranja | ±0,02 mm | ||
| Ponavljajoča se natančnost | ±0,01 mm | ||
| Teža | 650 kg | 750 kg | 950 kg |
| Dimenzija | Š770*D1200*V1500 mm | Š880*D1200*V1500 mm | Š1590*D1200*V1500 mm |
| Seznam linijske opreme SMT

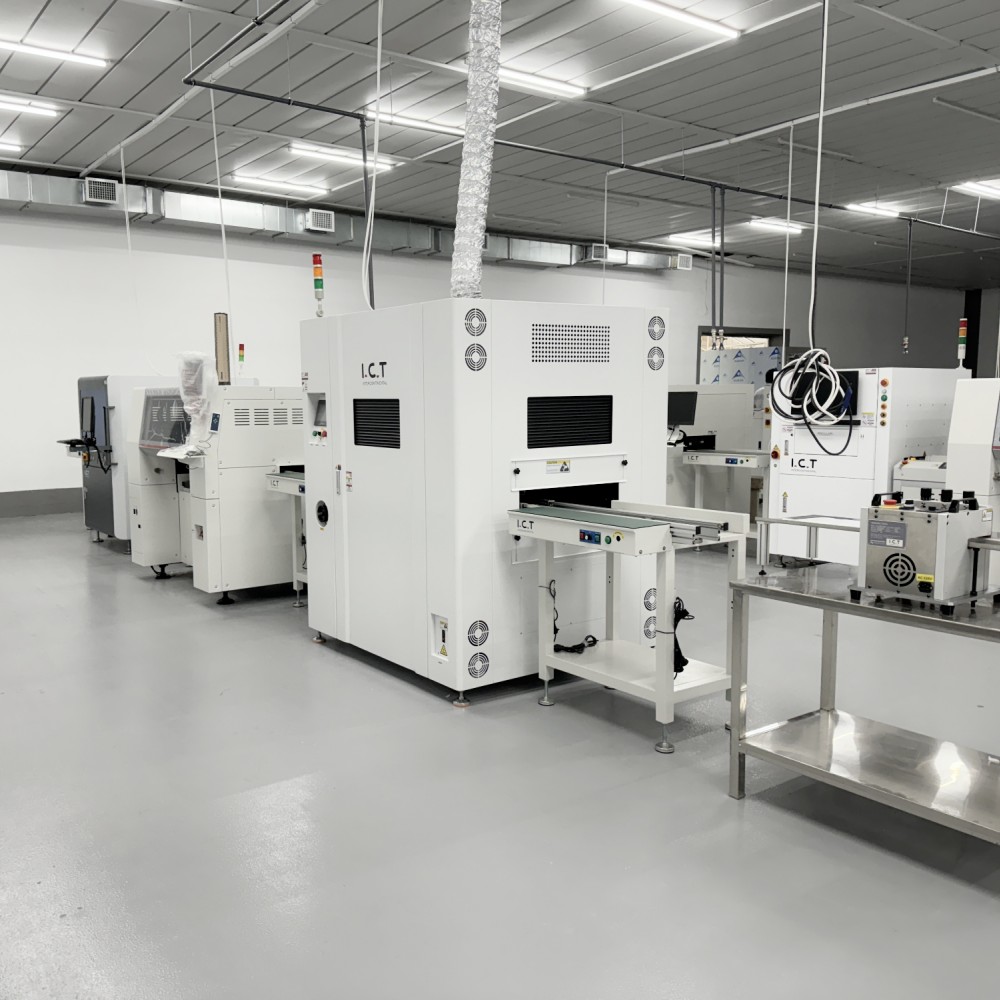

Samodejni nakladalnik gladko podaja deske. Jet Dispensing Machine z veliko hitrostjo spusti natančne pike ali črte lepila. Stroj pick & place nato natančno namesti komponente ali leče LED na mokro lepilo. Nato plošča vstopi v IR-peč za strjevanje ali UV-peč za strjevanje, da se lepilo v nekaj sekundah popolnoma strdi. Končno postaja AOI pregleda količino lepila, položaj in kakovost lepljenja.
| Ime izdelka | Namen v liniji za razdeljevanje lepila |
|---|---|
| Stroj za doziranje lepila | Zagotavlja visoko hitrost, izjemno natančno doziranje lepila |
| Konformni stroj za prevleko | Nanese končni zaščitni premaz za zanesljivost |
| Izberite in postavite stroj | Natančno namesti komponente na sveže lepilo |
| Ozdravitev pečice | Hitro strdi lepilo z IR ali UV tehnologijo |
| Zgodba o uspehu stranke

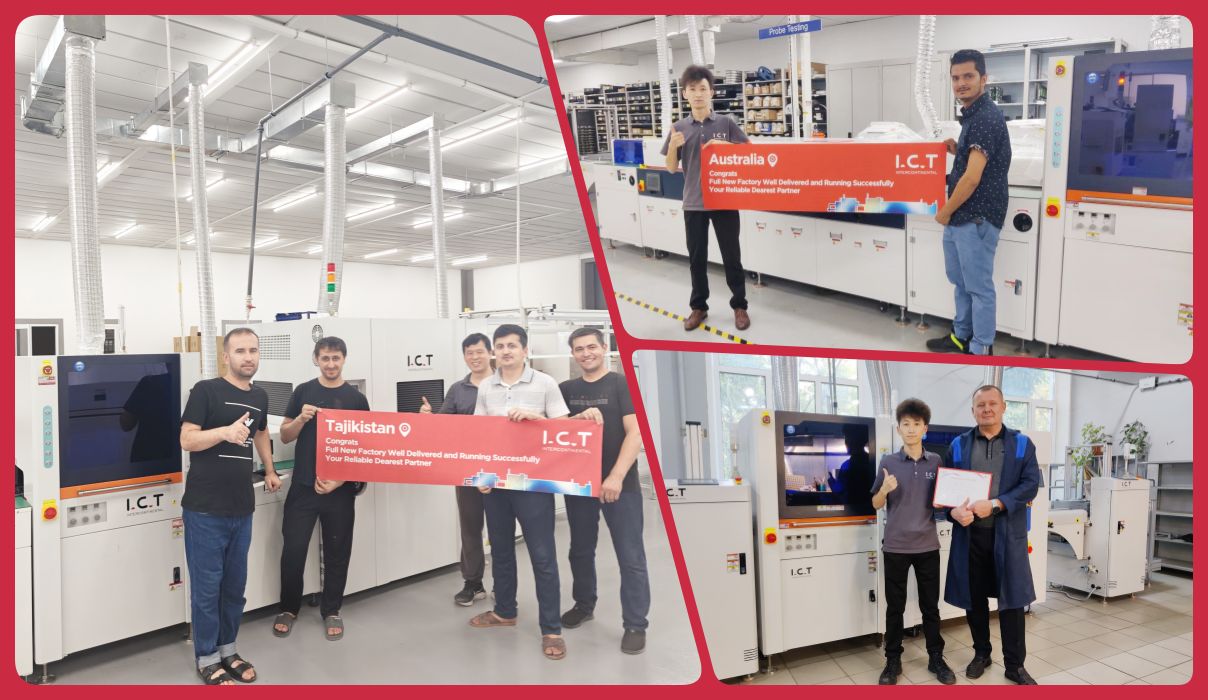

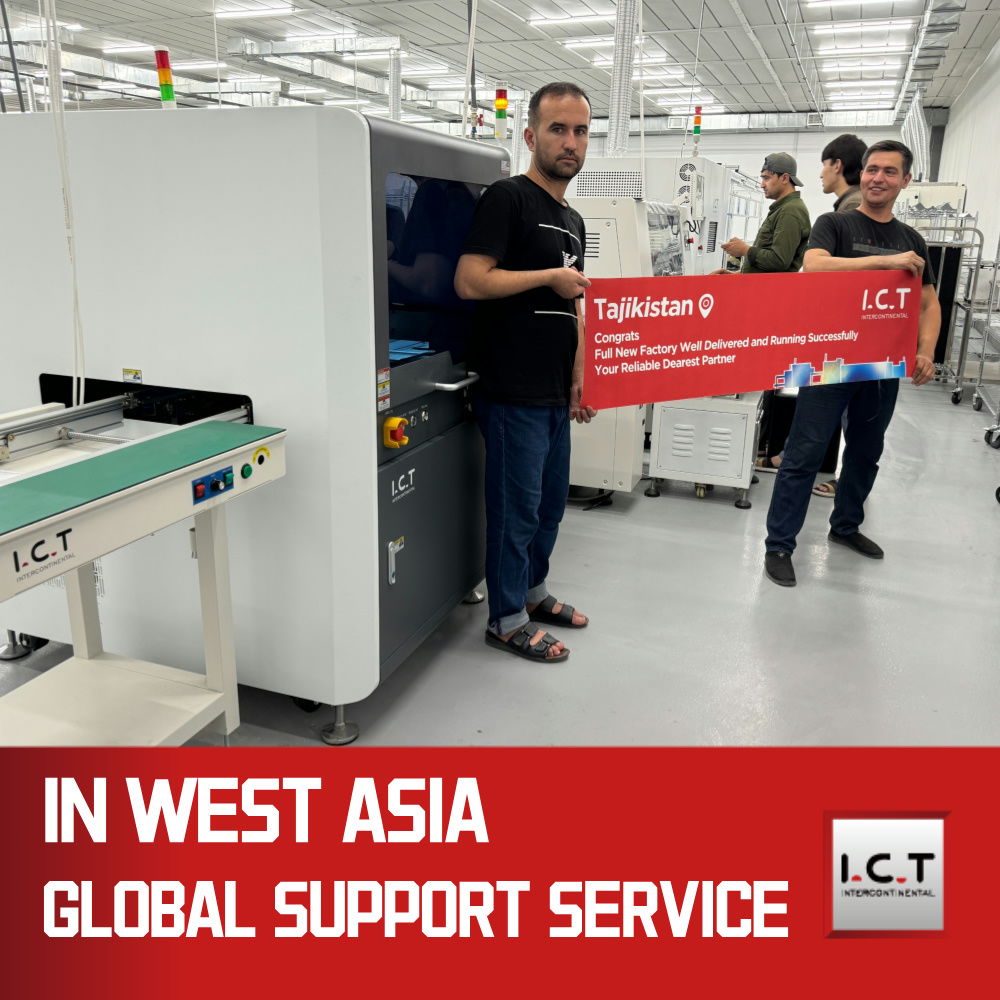

V Tadžikistanu sta dva inženirja IKT zagotovila tehnično podporo na kraju samem stranki LED, ki je kupila dve polni liniji SMT, eno linijo DIP, eno linijo za premazovanje, eno linijo za razdeljevanje in eno linijo za sestavljanje LED žarnic. Video prikazuje inženirje, ki sestavljajo opremo, usposabljajo strankino ekipo o delovanju in vzdrževanju ter prikazujejo proizvodnjo različnih LED izdelkov. Večina LED predmetov, od žarnic do plošč, je bila uspešno izdelana z visoko natančnostjo. Seja poudarja vlogo Jet Dispensing Machine pri nanašanju lepila za sestavljanje. Konča se tako, da stranka deli pozitivne povratne informacije o brezhibni nastavitvi in izboljšani kakovosti izpisa.
| Strokovno usposabljanje in podpora
ICT ponuja celovite poprodajne storitve in usposabljanje za zagotovitev nemotenega delovanja Jet Dispensing Machine. Naše globalno omrežje vključuje prodajne in servisne centre v več državah, ki zagotavljajo namestitev, vzdrževanje in odpravljanje težav. Inženirji zagotavljajo praktično usposabljanje o programski, strojni opremi in optimizaciji procesov. Osredotočeni smo na hitre odzivne čase, pogosto v 24 urah, da čim bolj zmanjšamo izpade. Prilagojeni programi pomagajo strankam prilagoditi Online Jet Dispensing Machine za linijo SMT svojim potrebam. Ta podpora gradi dolgoročna partnerstva, povečuje produktivnost in zmanjšuje operativne stroške.
| Pohvale strank
Stranke hvalijo naše inženirje za njihovo strokovno znanje in potrpežljivost med namestitvijo. Poudarjajo zanesljivost in natančnost Jet Dispensing Machine pri vsakodnevni uporabi. Mnogi cenijo našo varno embalažo, ki zagotavlja varno dostavo brez poškodb. Hitri odgovori na vprašanja, pogosto reševanje težav na daljavo, gradijo zaupanje. Stranke na splošno ugotavljajo, kako naša oprema povečuje učinkovitost in kakovost izdelkov, kar vodi k večjemu zadovoljstvu.
| Naš certifikat
ICT ima ključne certifikate, kot so CE, RoHS in ISO9001, ki zagotavljajo skladnost z mednarodnimi standardi. Imamo tudi številne patente za inovativne dizajne v tehnologiji točenja. Te poverilnice odražajo našo zavezanost varnosti, okoljski odgovornosti in upravljanju kakovosti. Strankam zagotavljajo, da Jet Dispensing Machine izpolnjuje stroge teste za zmogljivost in vzdržljivost.
| O nas in tovarni
ICT je vodilni ponudnik rešitev za proizvodnjo elektronike z lastnimi zmogljivostmi za raziskave in razvoj ter proizvodnjo. Ustanovljeni smo bili leta 2012 in imamo 89 zaposlenih, vključno z 20 inženirji, na 12.000 m² prostora. Naš registrirani sklad znaša 30 milijonov dolarjev s hitro rastjo in služi več kot 1600 strankam v 72 državah. Tovarna sledi strogim postopkom odkrivanja in robustnemu sistemu vodenja kakovosti, da zagotovi visoke standarde. Pokrivamo SMT, DIP, premaze in točilne linije po vsem svetu.
