T650
I.C.T
SMT PCBA Conformal Coating Machine
| Količina: | |
|---|---|
| ICT SMT PCBA stroj za konformne premaze
Stroj za konformne premaze ICT je novo merilo za preprosto in učinkovito nanašanje PCBA. Njegova enostavna izdelava programov, nastavitve hitrega spreminjanja vrstic prinašajo najboljše rezultate v vseh smereh. Zadovoljevanje različnih potreb. Stroj za konformno prevleko PCB, ki se pogosto uporablja v pogonski moči, industrijskem nadzoru, LED, avtomobilski elektroniki, komunikacijah, instrumentaciji, potrošniški elektroniki, elektronskih napravah, vojski in medicini. S programiranjem lahko uredite katero koli pot škropljenja, glavni vmesnik prikazuje pot škropljenja. Tekaško progo je mogoče zrcaliti, razporediti, kopirati – za več desk je urejanje ene steze hitro in priročno. Samodejno štetje in prikaz proizvodnih podatkov, proizvodnje, delovnega časa posameznega izdelka. SMT PCBA konformni premazni stroj zagotavlja natančno zaščito.
| Funkcija
Prenosni sistem
Prenos stroja za konformno prevleko SMT PCBA uporablja platformo visoke trdnosti, ki zagotavlja stabilnost stroja. Uvoženi servo motorji in gonilniki poganjajo gibanje. Servo motor + zasnova drsne tirnice zagotavlja ponovljivost in natančnost X/Y/Z. Edinstven pokrov proti prahu ohranja vijačno palico in drsno tirnico čisto, kar zmanjšuje kompleksnost vzdrževanja. Zelo prilagodljiva veriga rezervoarja naredi vsak cevovod, linijo čeden in lep. Stroj za konformno prevleko PCB skrajša čas izpadov, podpira neprekinjeno delovanje, zniža stroške za 15 %. Popoln za zahtevna proizvodna okolja, ki zahtevajo natančen premaz
Transportni sistem
Transport stroja za konformno nanašanje SMT PCBA ima edinstven verižni transportni sistem, ki preprečuje zagozditev PCB. Motor nadzira hitrost in se natančno ustavi. Cilindrično vpenjanje zagotavlja, da se PCB med delovanjem ne premakne. Širina vodila se polavtomatsko prilagaja, kar omogoča prost vstop/izstop tiskanega vezja. Tirnica, zasnovana z verigami in profili, lahko brez deformacij nosi težke PCB. Stroj za konformno prevleko PCB poveča pretok za 25 %, znatno zmanjša napake. Brezhibna integracija z nakladalniki/razkladalniki. Prilagoditve brez orodja za visoko mešano proizvodnjo.
Sistem premazov
Krmiljenje stroja za konformno nanašanje SMT PCBA sprejme razumno postavitev, standardizirano označevanje za enostavno pregledovanje/vzdrževanje. Visoko natančne komponente servo krmiljenja zagotavljajo stabilno delovanje. Zasnova odvajanja toplote uporablja konvekcijsko hlajenje zraka. Način PC + nadzorna plošča močno izboljša stabilnost. Spremljanje stroja za konformno nanašanje PCB v realnem času vključuje sisteme MES. Stopnja napak pod 0,5 %, oddaljeno odpravljanje težav prihrani čas. Popolna koordinacija med ventili in gibi za zaščito IP67. Prihranek energije 20 %.
Kontrolni sistem
Operaterski sistem stroja za konformne premaze SMT PCBA: Nov program <10 minut, menjava v <2 minutah, Windows 10. Uporabniku prijazna programska oprema s funkcijo učenja/navigacije. Delovna pot prikaza v realnem času, preprosto intuitivno upravljanje. CCD vid po izbiri. Nastavljiva delovna platforma za prilagodljivo prilagajanje različnim operaterjem. Stroj za konformno nanašanje PCB zmanjša usposabljanje na eno izmeno. Večjezična podpora, video vadnice. Vmesnik zaslona na dotik popolnoma zmanjša napake.
Sistem operaterja
Splošne značilnosti stroja za konformne premaze SMT PCBA: uvoženi natančni regulator zračnega tlaka z digitalnim merilnikom. Humanizirana upravljalna plošča izboljša učinkovitost operaterja. Trakovi iz nerjavečega jekla, odporni proti obrabi, utrjeni s transportnimi tirnicami, podaljšujejo življenjsko dobo. Sinhroni jermenski prenos z nastavitvijo širine tirnic zagotavlja natančen transport po tirih. Neodvisen portal iz čistega jekla zagotavlja stabilnost stroja. Zračne zavese na vhodu/izhodu preprečujejo uhajanje plina in izboljšujejo okolje v delavnici. Stroj za konformno nanašanje PCB popolna rešitev za natančen premaz.
Napredni sistem premaza z dvojnim ventilom
Sistem premaza z dvojnim ventilom je primeren za zapletene scenarije PCBA. Modularna zasnova s hitro zamenjavo različnih teles ventilov. H-808 natančna atomizacija finih pik (<50 μm) LED delov. H-818 širok ventilator 200 mm avtomobilske plošče. H-828 močnostni moduli z visokim pretokom 10 ml/min. Izbirna rotacija U-osi za 360°, nagib 45° doseže sence. Stroj za konformno prevleko PCB UV svetilka preverjanje v realnem času, CCD ±0,05 mm natančnost. Zmanjšanje odpadkov 20-30 %. Zagotovljena zaščita IP67.
| Specifikacija
| Selektivni stroji konformiranega premaza | ||||
| Model | ICT-T550 | ICT-T550U | ICT-T600 | ICT-T650 |
| Število ventilov | 2 (razpršilni ventil 1 glava, natančni ventil 1 glava) | 2 (razpršilni ventil 1 glava, natančni ventil 1 glava) | 2 (glava atomizacijskega ventila 2) | 4 (razpršilni ventil 2 glava, precizni ventil 2 glava) |
| Metoda nadzora | PC + kartica za nadzor gibanja | |||
| Število vreten | X, y, z | X, y, z, u | X, y, z | X, y, z |
| Velikost PCB | 50*50 ~ 450*460mm | |||
| Pogon vretena | Uvoženi servo motor + modul s krogličnim vijakom | |||
| Avtomatsko čiščenje ventilov | s 5 -litrskim rezervoarjem | |||
| Napajanje | AC 220V±10%, 50/60HZ, 2,2KW | |||
| Dimenzija | L910*W1600*H1700mm | |||
| Neto teža | 1000KG | |||
| za premazovanje Seznam opreme linije

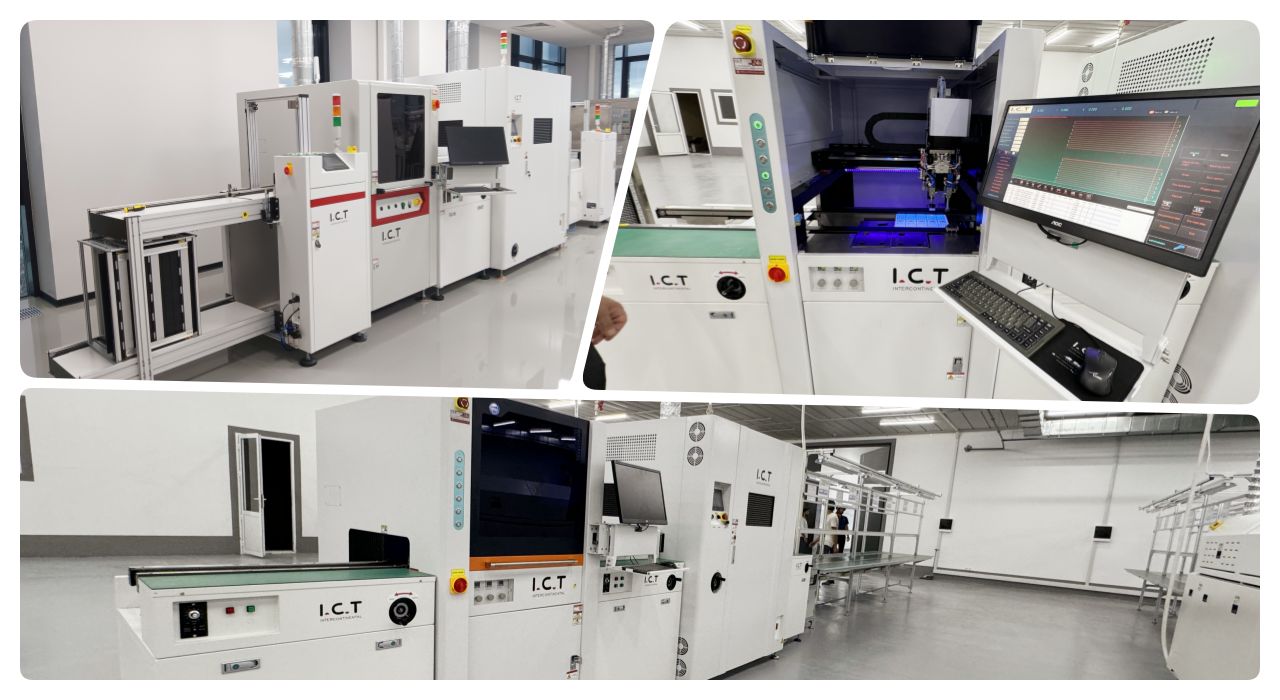

Naša linija premazov PCBA ponuja napredna orodja za učinkovito in natančno zaščito tiskanih vezij. Popolnoma avtomatizirana linija za nanašanje premazov vključuje stroj za selektivno nanašanje premazov za natančen nanos, sušilno pečico za obstojne zaključke, AOI za preverjanje kakovosti, dvigalo in loputo za nemoteno rokovanje ter tekoči sistem za brezhibno proizvodnjo.
Ta visokokakovostna linija premazov PCBA zagotavlja stabilno delovanje, zanesljiv premaz, odporen proti prahu, vodi in eksploziji, ki izpolnjuje različne potrebe industrije. Z modularno zasnovo in globalno podporo IKT izboljšuje produktivnost za naloge nanašanja zaščitnih premazov.
| Ime izdelka | Namen v liniji za premaze PCBA |
|---|---|
Nanaša natančne zaščitne premaze na vezja za zaščito pred prahom, vodoodpornostjo in zaščito pred eksplozijo. | |
Utrjuje premaze z IR ali UV svetlobo, kar zagotavlja trajno in močno zaščito. | |
Nemoteno prenaša vezja skozi linijo za nanašanje premazov za učinkovito obdelavo. | |
Zagotavlja in shranjuje PCB za proizvodno linijo, kar zagotavlja nemoten vnos in izhod. | |
| Konformni premaz AOI | Pregleduje kakovost premaza in odkriva napake, da zagotovi visoke standarde. |
| Video o uspehu stranke

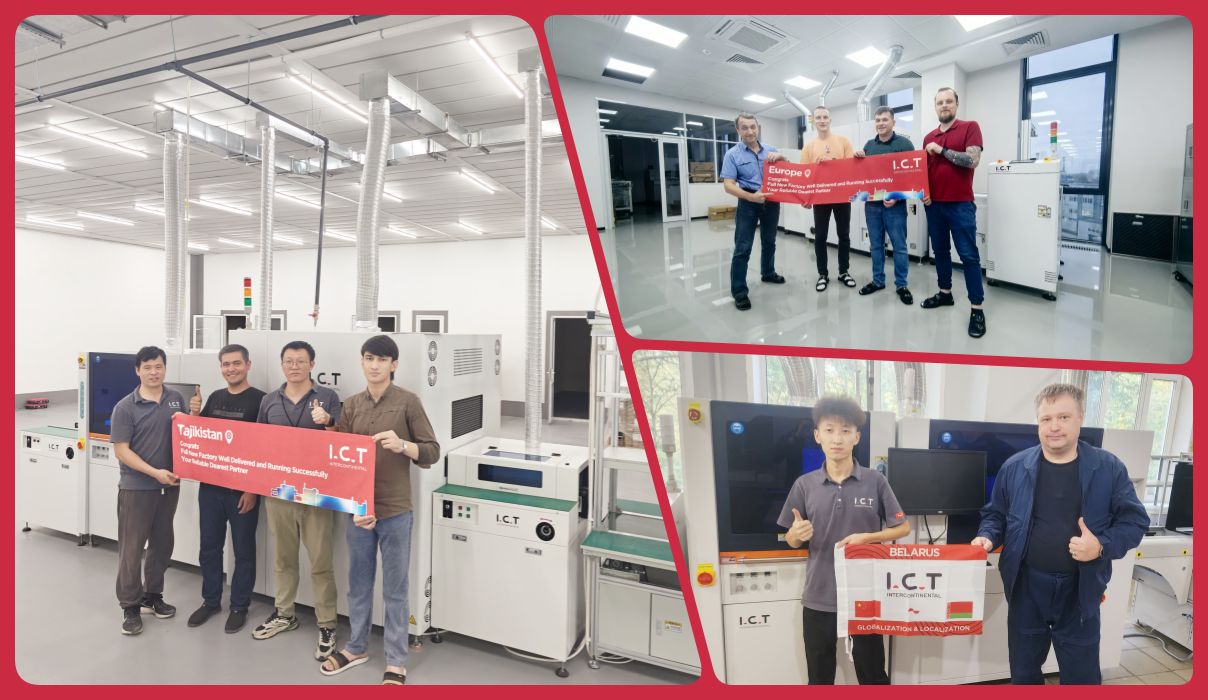

Videoposnetek prikazuje potovanje inženirja IKT po Evropi, ki zagotavlja tehnično podporo stroju za konformne premaze SMT PCBA. Stranka je specializirana za izdelavo avtomobilskih armaturnih plošč za elektroniko. Celotna linija premazov PCBA: nakladalnik PCB, stroj za konformne premaze SMT PCBA, peč za UV strjevanje, razkladalnik PCB. Plus Selektivno valovno spajkanje, sistem AOI. Inženir skrbi za namestitev/odpravljanje napak opreme, kar zagotavlja optimalno delovanje. Celovito usposabljanje stroja za konformno nanašanje PCB zajema delovanje, vzdrževanje in odpravljanje težav. Podpora za poskusno proizvodnjo rešuje težave s hitrim doseganjem visokokakovostnega izpisa. Dokazuje zanesljivost avtomobilskih natančnih premazov.
| Storitve in usposabljanje
ICT zagotavlja celotno montažo, zagon in vzdrževanje stroja za konformne premaze SMT PCBA. Izkušeni inženirji nudijo praktično usposabljanje: programiranje, delovanje, čiščenje, odpravljanje težav – na kraju samem ali na daljavo. Podpora 24/7 se odzove v nekaj urah z uporabo diagnostike AR. Globalni rezervni deli <48h dostava. Revizije optimizacije procesa stroja za konformno nanašanje PCB povečajo učinkovitost. Z letnim osvežitvenim usposabljanjem operaterji ostanejo certificirani. Na voljo so nadgradnje združljivosti materialov. Pristop brez tveganja zagotavlja <1 % izpadov, največjo donosnost naložbe. Zaupanja vreden v 72 državah po vsem svetu.
| Kaj pravijo stranke
Evropske avtomobilske stranke hvalijo strokovnost inženirjev strojev za konformne premaze SMT PCBA in hitre rešitve na kraju samem. Enotna armaturna plošča s premazom brez mehurčkov dosega 99,9-odstotni izkoristek. Robustna embalaža stroja za konformno prevleko PCB odlično preživi mednarodno pošiljanje. Podpora se odzove <12 ur in prepreči zamude pri proizvodnji. Modularni ventili zmanjšajo preklop za 80 %, dramatično povečajo pretok. 'Najboljša naložba v konformen premaz doslej—popolnoma zanesljiv,' pravi proizvajalec armaturne plošče. Dramatično podaljša življenjsko dobo PCBA v težkih okoljih.
| Certifikati in standardi
Stroj za premazovanje ima certifikat CE za varnost, RoHS za okolje, upravljanje kakovosti ISO9001. Več patentov modularnih ventilov, tehnologija optimizacije poti. Vsaka enota 72-urno testiranje vžiga, validacija natančnosti, preverjanje združljivosti materialov. Skladnost z IPC-A-610, popolna sledljivost QR kod. Revizije tretjih oseb potrjujejo <0,1-odstotno stopnjo napak. Stroj za konformno nanašanje PCB zagotavlja varno in trajnostno delovanje v avtomobilskem, medicinskem in vojaškem sektorju po vsem svetu.
| O IKT podjetju in tovarni
ICT ima v lasti 12.000 m² prostorov za raziskave in razvoj/proizvodnjo od leta 2012. 89 strokovnih delavcev, vključno z 20 inženirji, 30 milijonov $ registriranega kapitala, 8 globalnih podružnic. Služi več kot 1600 strankam v 72 državah s popolnimi rešitvami SMT. Stroj za konformne premaze SMT PCBA s strogimi sistemi kakovosti ISO, 100-odstotna inšpekcija, montaža v čistih prostorih. Zajema polprevodnike, PCBA, SMT, DIP, premaze, robote, postopke sestavljanja. Globalizacija + lokalizacija ustvarja navzkrižno vrednostno platformo. Stroj za konformno nanašanje tiskanega vezja zagotavlja 98-odstotno delovanje.
