T550
I.C.T
smt pcb metal coating machines
| Količina: | |
|---|---|
| Stroj za premazovanje ICT PCBA
Stroj za premazovanje ICT PCBA odlikuje preprosta in učinkovita zaščita montaže s selektivnim nanašanjem. Odlikuje ga enostavno programiranje in hitro menjavanje linij za vrhunske rezultate. Operaterji prilagodijo trajektorije; vmesnik jasno prikazuje poti. Zrcaljenje, razvrščanje ali kopiranje več plošč zahteva eno urejanje. Samodejno sledenje prikazuje rezultate, čase, meritve. Stroj za nanašanje premazov PCBA, ki se uporablja v pogonski moči, industrijskih krmilnikih, LED, avtomobilski industriji, komunikacijah, potrošniških napravah, vojski in medicini, izpolnjuje različne potrebe z visoko produktivnostjo. Zmanjšuje količino odpadkov, povečuje varnost prek zračnih zaves, integrira se v linije SMT. Kot stroj za brizganje konformnega premaza SMT zagotavlja enotno pokritost.
| Funkcija
Prenosni sistem
Prenosni sistem v liniji za nanašanje premazov PCBA uporablja platformo visoke trdnosti za stabilnost. Uvoženi servo motorji/gonilniki zagotavljajo moč. Servo drsna tirnica zagotavlja ponovljivost/natančnost X/Y/Z. Pokrov proti prahu ščiti vijake/tirnice, kar poenostavlja vzdrževanje. Verige rezervoarjev lepo organizirajo cevovode. To skrajša čas izpadov, omogoči delovanje 24/7, zmanjša stroške. V samodejnih nastavitvah strojev za selektivno premazovanje SMT podpira enakomerne plasti, s čimer poveča izkoristek za 15 %. Zanesljivo za zahtevna okolja.
Transportni sistem
Transportni sistem stroja za premazovanje PCBA ima edinstveno verigo, ki preprečuje lepljenje. Motor natančno regulira hitrost/ustavljanje. Cilindrično vpenjanje varno drži deske. Polavtomatska širina tirnice olajša vstop/izstop. Ojačane verige/profili prenesejo velike obremenitve brez deformacij. Poveča pretok za 25 %, zmanjša napake. Povezave z nakladalniki/razkladalniki v stroju za brizganje konformnega premaza SMT. Brez orodja, brez zastojev za visoko mešanje. Varnostni senzorji preprečujejo nesreče.
Sistem premazov
Nadzorni sistem za linijo za nanašanje premazov PCBA ima logično postavitev/oznake za hitro preverjanje. Visoko natančni servo motorji zagotavljajo stabilen tek. Konvekcijsko hlajenje preprečuje kopičenje toplote. Način PC-board povečuje zanesljivost. Spremljanje v realnem času povezuje MES. Omejuje napake pod 0,5 % pri avtomatskem stroju za selektivno premazovanje SMT. Oddaljeni popravki prihranijo čas. Sinhronizira sijalke/ventile za IP67. Zmanjša moč za 20 %.
Kontrolni sistem
Operacijski sistem naredi nove programe v manj kot 10 minutah in spremeni v manj kot 2 v sistemu Windows 10. Prijazna programska oprema uči in prikazuje poti v živo. CCD vid dodaja kot možnost. Platforma se prilagaja vsem uporabnikom. To olajša vsakodnevno uporabo stroja za lepljenje z brizganjem premazov za PCB.
Sistem operaterja
Operacijski sistem v liniji za nanašanje premazov PCBA programira <10 min, spremembe <2 min v sistemu Windows 10. Programska oprema vodi začetnike. Prikaz poti v realnem času olajša nadzor. Izbirni CCD poveča natančnost. Nastavljiva platforma zmanjša utrujenost za 30 %. Zmanjša usposabljanje na eno izmeno v stroju za nanašanje konformnih premazov SMT. Večjezične vadnice pomagajo globalnim ekipam. Zaslon na dotik zmanjša napake.
Napredni sistem premaza z dvojnim ventilom
Sistem ventilov v liniji za nanašanje premazov PCBA uporablja dvojne ventile za zapletene naloge. Modularne menjave <2 min. H-808 razprši drobne pike (<50 mikronov) za LED/nizko prelivanje. H-818 ventilatorji 200 mm pri 500 mm/s za avtomobile. H-828 teče 10 ml/min debelo za moč. Nagib U-osi 360°/45° doseže sence. pregledi z UV žarnicami; CCD ±0,05 mm. Zmanjša količino odpadkov za 20-30%, nizka vsebnost HOS. IP67 v stroju za brizganje konformnega premaza SMT.
| Specifikacija
| Selektivni stroji konformiranega premaza | ||||
| Model | ICT-T550 | ICT-T550U | ICT-T600 | ICT-T650 |
| Število ventilov | 2 (razpršilni ventil 1 glava, natančni ventil 1 glava) | 2 (razpršilni ventil 1 glava, natančni ventil 1 glava) | 2 (glava atomizacijskega ventila 2) | 4 (razpršilni ventil 2 glava, precizni ventil 2 glava) |
| Metoda nadzora | PC + kartica za nadzor gibanja | |||
| Število vreten | X, y, z | X, y, z, u | X, y, z | X, y, z |
| Velikost PCB | 50*50 ~ 450*460mm | |||
| Pogon vretena | Uvoženi servo motor + modul s krogličnim vijakom | |||
| Avtomatsko čiščenje ventilov | s 5 -litrskim rezervoarjem | |||
| Napajanje | AC 220V±10%, 50/60HZ, 2,2KW | |||
| Dimenzija | L910*W1600*H1700mm | |||
| Neto teža | 1000KG | |||
| za premazovanje Seznam opreme linije

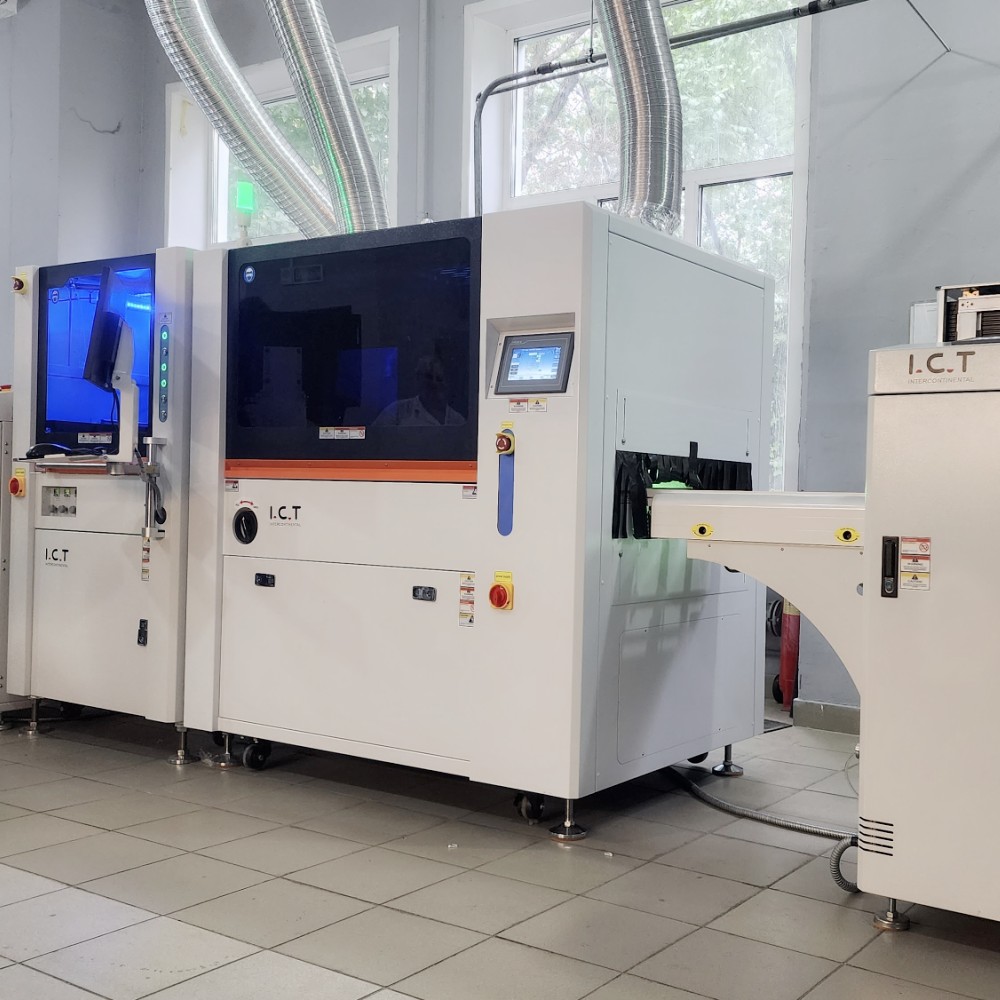

Naša linija premazov PCBA ponuja napredna orodja za učinkovito in natančno zaščito tiskanih vezij. Popolnoma avtomatizirana linija za nanašanje premazov vključuje stroj za selektivno nanašanje premazov za natančen nanos, sušilno pečico za obstojne zaključke, AOI za preverjanje kakovosti, dvigalo in loputo za nemoteno rokovanje ter tekoči sistem za brezhibno proizvodnjo.
Ta visokokakovostna linija premazov PCBA zagotavlja stabilno delovanje, zanesljiv premaz, odporen proti prahu, vodi in eksploziji, ki izpolnjuje različne potrebe industrije. Z modularno zasnovo in globalno podporo IKT izboljšuje produktivnost za naloge nanašanja zaščitnih premazov.
| Ime izdelka | Namen v liniji za premaze PCBA |
|---|---|
Nanaša natančne zaščitne premaze na vezja za zaščito pred prahom, vodoodpornostjo in zaščito pred eksplozijo. | |
Utrjuje premaze z IR ali UV svetlobo, kar zagotavlja trajno in močno zaščito. | |
Nemoteno prenaša vezja skozi linijo za nanašanje premazov za učinkovito obdelavo. | |
Zagotavlja in shranjuje PCB za proizvodno linijo, kar zagotavlja nemoten vnos in izhod. | |
| Konformni premaz AOI | Pregleduje kakovost premaza in odkriva napake, da zagotovi visoke standarde. |
| Video o uspehu stranke
V videu naš inženir obišče evropskega proizvajalca armaturnih plošč. Pridobili so celotno linijo s strojem za nanašanje premazov PCBA, nakladalnikom, UV-pečjo, razkladalnikom, valovnim spajkanjem, AOI. Optimalno namesti, odpravlja napake. Usposablja za delovanje/vzdrževanje. Preskusi odpravijo težave, izboljšajo učinkovitost za 25 %. Doseže zagon brez napak. Prikazuje selektivno pršenje, UV validacijo, integracijo v samodejni stroj za selektivno premazovanje SMT za avtomobile.
| Storitve in usposabljanje
IKT skrbi za namestitev/naročilo/vzdrževanje stroja za linijo premazovanja PCBA. Zagotavlja usposabljanje o programiranju/UV/vzdrževanju—onsite/virtualno. 24/7 na daljavo z AR. Deli <48h globalno. Revizije izboljšujejo avtomatski stroj za selektivno premazovanje SMT. Osvežilci potrjujejo osebje. Materialne nadgradnje. Zagotavlja <1 % izpadov, visoko ROI. Podpira 72 držav.
| Kaj pravijo stranke
Stranke hvalijo inženirjevo strokovno znanje in izkušnje na področju UV/hitre rešitve v Evropi. Stroj za nanašanje premazov PCBA zagotavlja enotne plasti na armaturnih ploščah, 99,9-odstotni izkoristek. Embalaža zdrži pošiljanje. <12-urni odgovori se izogibajo postankom. Modularnost zmanjša spremembe za 80 %, poveča proizvodnjo. 'Vrhunski stroj za nanašanje konformnih premazov SMT—zanesljiv,' ugotavlja vodja. Podaljša življenjsko dobo med vibracijami.
| Certifikati in standardi
Stroj za premazovanje PCBA ima CE, RoHS, ISO9001. Patenti za ventile/montaža. 72h izgorevanja, testi, pregledi. IPC-A-610, sledljivost. Revizije <0,1 % napak. Zagotavlja varen in okolju prijazen avtomatski stroj za selektivno nanašanje SMT v avtomobilski/medicinski industriji. Minimizira tveganja.
| O IKT podjetju in tovarni
ICT upravlja 12.000 m² raziskav in razvoja/proizvodnje od leta 2012. 89 zaposlenih/20 inženirjev, 30 milijonov USD, 8 podružnic. 1600+ strank/72 držav, popolne rešitve SMT. ISO standardi, 100 % inšpekcija, čisti prostor. Globalizacija/lokalizacija za storitve. Navzkrižna vrednost, 98-odstotni čas delovanja v stroju za brizganje konformnega premaza SMT.
