| Stroj za lepljenje premazov ICT za tiskana vezja
Stroj za lepljenje premazov ICT za tiskana vezja omogoča enostavno in hitro delo s ploščami. Ima preprosto nastavitev programa in hiter čas spreminjanja za dobre rezultate. Ta stroj za premazovanje PCB plošč deluje velikosti od 50x50 do 450x460 mm. Premika se X=450mm, Y=450mm, Z=100mm. Uporabniki naredijo poljubno pot pršenja in zaslon to jasno prikaže. Sledi zrcaljenje, polje ali kopija za številne plošče. Samodejno šteje podatke, kot so izhod in čas. Stroj za lepljenje z brizganjem premazov za tiskana vezja ustreza pogonski moči, industrijskemu krmiljenju, LED, avtomobilizmu, komunikaciji itd. Zadovoljuje široke potrebe z visoko hitrostjo in čistim zrakom v trgovini.
| Funkcija
Prenosni sistem
Prenosni sistem temelji na visoko trdni platformi za enakomerno delovanje v stroju za lepljenje premazov z brizganjem za PCB. Uvoženi servo motorji in gonilniki zagotavljajo gladko moč. Servo z drsno tirnico zagotavlja natančno ponovitev X/Y/Z. Pokrov proti prahu ohranja vijake in tirnice čiste, kar olajša vzdrževanje. Verige cistern držijo cevi in napeljave čiste. Ta nastavitev zmanjšuje napake in podpira dolge delovne ure.
Transportni sistem
Transportni sistem uporablja edinstvene verige za zaustavitev zastojev PCB v stroju za lepljenje premazov za PCB. Motor nastavi hitrost in se ostro ustavi. Cilindrične spone trdno držijo deske. Širina tirnice se polavtomatsko spreminja za lažji pretok. Verige in profili prenesejo velike obremenitve brez upogibanja. Ohranja gladko linijo v stroju za premazovanje PCB plošč.
Sistem premazov
Nadzorni sistem postavlja dele v red s standardnimi nalepkami za hitro preverjanje v stroju za lepljenje premazov z brizganjem za PCB. Visoko natančen servo deluje stabilno. Heat design hladi s pretokom zraka. Nadzor osebnega računalnika in plošče dodaja zaupanje. Z lahkoto se poveže s polnimi črtami.
Kontrolni sistem
Operacijski sistem naredi nove programe v manj kot 10 minutah in spremeni v manj kot 2 v sistemu Windows 10. Prijazna programska oprema uči in prikazuje poti v živo. CCD vid dodaja kot možnost. Platforma se prilagaja vsem uporabnikom. To olajša vsakodnevno uporabo stroja za lepljenje z brizganjem premazov za PCB.
Sistem operaterja
Splošne značilnosti vključujejo zračne zavese na koncih tirov, ki blokirajo plin in ohranjajo trgovino čisto. Programiranje ureja katero koli pot s preprostim vmesnikom. Sledi zrcaljenje ali kopija za hitro več plošč. Samodejno štetje prikazuje izhod in čas. To pomaga pri hitri nastavitvi v stroju za premazovanje PCB plošč.
Napredni sistem premaza z dvojnim ventilom
Sistem ventilov v stroju za lepljenje z brizganjem premazov za PCB ima dvojno zasnovo za kompleksna dela. Modularna zamenjava traja manj kot 2 minuti za različne ventile. H-808 naredi fine pike za majhne dele v LED in pripomočkih. H-818 ventilator široke folije za avtomobilske plošče. H-828 visoko teče za debele plasti v pogonskih enotah. Izbirna os U se obrne za 360° in nagne za 45°, da doseže pod dele. UV žarnica preverja v živo, CCD cilja ±0,05 mm. Zmanjša količino odpadkov za 20-30 % in zagotavlja celo zaščito IP67.
| Specifikacija
| Selektivni stroji konformiranega premaza | ||||
| Model | ICT-T550 | ICT-T550U | ICT-T600 | ICT-T650 |
| Število ventilov | 2 (razpršilni ventil 1 glava, natančni ventil 1 glava) | 2 (razpršilni ventil 1 glava, natančni ventil 1 glava) | 2 (glava atomizacijskega ventila 2) | 4 (razpršilni ventil 2 glava, precizni ventil 2 glava) |
| Metoda nadzora | PC + kartica za nadzor gibanja | |||
| Število vreten | X, y, z | X, y, z, u | X, y, z | X, y, z |
| Velikost PCB | 50*50 ~ 450*460mm | |||
| Pogon vretena | Uvoženi servo motor + modul s krogličnim vijakom | |||
| Avtomatsko čiščenje ventilov | s 5 -litrskim rezervoarjem | |||
| Napajanje | AC 220V±10%, 50/60HZ, 2,2KW | |||
| Dimenzija | L910*W1600*H1700mm | |||
| Neto teža | 1000KG | |||
| za premazovanje Seznam opreme linije

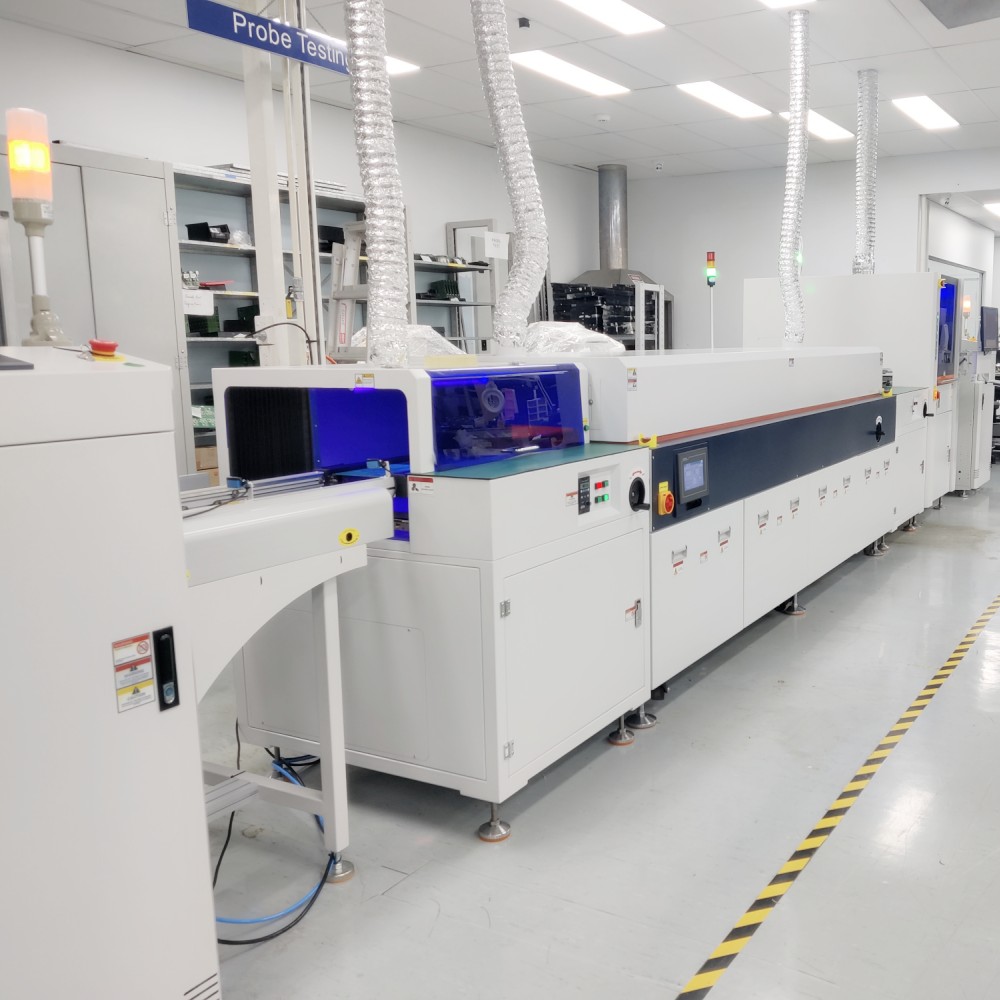

Naša linija premazov PCBA ponuja napredna orodja za učinkovito in natančno zaščito tiskanih vezij. Popolnoma avtomatizirana linija za nanašanje premazov vključuje stroj za selektivno nanašanje premazov za natančen nanos, sušilno pečico za obstojne zaključke, AOI za preverjanje kakovosti, dvigalo in loputo za nemoteno rokovanje ter tekoči sistem za brezhibno proizvodnjo.
Ta visokokakovostna linija premazov PCBA zagotavlja stabilno delovanje, zanesljiv premaz, odporen proti prahu, vodi in eksploziji, ki izpolnjuje različne potrebe industrije. Z modularno zasnovo in globalno podporo IKT izboljšuje produktivnost za naloge nanašanja zaščitnih premazov.
| Ime izdelka | Namen v liniji za premaze PCBA |
|---|---|
Nanaša natančne zaščitne premaze na vezja za zaščito pred prahom, vodoodpornostjo in zaščito pred eksplozijo. | |
Utrjuje premaze z IR ali UV svetlobo, kar zagotavlja trajno in močno zaščito. | |
Nemoteno prenaša vezja skozi linijo za nanašanje premazov za učinkovito obdelavo. | |
Zagotavlja in shranjuje PCB za proizvodno linijo, kar zagotavlja nemoten vnos in izhod. | |
| Konformni premaz AOI | Pregleduje kakovost premaza in odkriva napake, da zagotovi visoke standarde. |
| Video o uspehu stranke
V videu 'Evropsko potovanje inženirja IKT - rešitev SMT za avtomobilsko elektroniko' naš inženir potuje do vodilne evropske stranke, specializirane za avtomobilske armaturne plošče. Kupili so celotno linijo premazov PCBA, ki vključuje stroj za lepljenje premazov z brizganjem PCB, skupaj z nakladalnikom PCB, pečico za UV strjevanje in razkladalnikom. Dodatna oprema vključuje selektivno valovito spajkanje in AOI pregled z odbojnikom nabojnika in razbremenilnikom NG/OK. Inženir izvede celotno namestitev in odpravljanje napak, da zagotovi optimalno delovanje. Izvaja temeljito operativno usposabljanje, ki zajema osnove, vzdrževanje in odpravljanje težav. Med poskusno proizvodnjo sodeluje pri reševanju izzivov, optimizaciji procesov in izboljšanju učinkovitosti/kakovosti. Ta podpora omogoča gladek zagon z visokim donosom. Posnetek poudarja natančno selektivno nanašanje premazov na zapletene plošče, hitro programiranje in brezhibno integracijo v avtomobilske linije z uporabo stroja za premazovanje tiskanih vezij.
| Storitve in usposabljanje
ICT ponuja namestitev od konca do konca, odpravljanje napak in vzdrževanje stroja za lepljenje z brizganjem premazov za PCB. Naši izkušeni inženirji zagotavljajo usposabljanje na kraju samem ali na daljavo o programiranju, vsakodnevnem delovanju, čiščenju in običajnih popravkih. Na vprašanja se hitro odzovemo po telefonu, e-pošti ali videu, pri čemer težave pogosto rešimo v nekaj urah. Obsežni priročniki in video vodniki dopolnjujejo praktične ure. Rezervni deli so na zalogi po vsem svetu za hitro dostavo. Redni nadaljnji pregledi vključujejo optimizacijo procesov in nadgradnje za prilagajanje nastajajočim potrebam. To gradi zaupanje operaterja in zmanjšuje čas izpadov. V avtomobilskih ali LED aplikacijah s strojem za premazovanje PCB plošč prilagodimo podporo posebnim premazom in vrstam plošč. Stranke pridobijo dolgoročno partnerstvo za širitev brez tveganja.
| Kaj pravijo stranke
Stranke zelo hvalijo naše inženirje za strokovno znanje, hitre rešitve na kraju samem in usposabljanje bolnikov med evropskimi obiski. Pohvalijo stroj za lepljenje z brizganjem premazov za tiskana vezja za zagotavljanje enakomernih slojev brez napak tudi na zapletenih avtomobilskih ploščah. Varna embalaža, odporna na poškodbe, zagotavlja vsakokratno varno mednarodno pošiljanje. Ekipe za hitro odzivanje odgovorijo na vprašanja v manj kot 24 urah in preprečijo zaustavitve proizvodnje. Zanesljivost stroja in enostavna menjava ventilov povečata proizvodnjo za 20-30 % v linijah z visoko mešanico. Mnogi poudarjajo, kako presega pričakovanja glede vzdržljivosti in natančnosti stroja za premazovanje PCB plošč. Na splošno je zaupanja vreden za podaljšanje življenjske dobe izdelkov in skladnosti.
| Certifikati in standardi
ICT ponosno nosi CE za varnost, RoHS za okoljsko skladnost in ISO9001 za upravljanje kakovosti. Imamo več patentov za inovativne funkcije, kot so modularni ventili in urejanje poti. Vsak stroj za lepljenje z brizganjem premazov za tiskana vezja je podvržen strogemu internemu testiranju, vključno s preskusi stabilnosti, preverjanji točnosti in združljivosti materialov. Strogi tovarniški protokoli zajemajo nabavo komponent, sestavljanje in končni pregled. To zagotavlja zanesljivo, zeleno delovanje na svetovnih trgih. Certifikati potrjujejo našo zavezanost odličnosti v sektorju strojev za nanašanje premazov na PCB plošče.
| O IKT podjetju in tovarni
ICT upravlja lastne raziskovalne in razvojne ter proizvodne obrate, ki obsegajo 12.000 m² z 89 predanimi zaposlenimi, vključno z 20 inženirji. Ustanovljeni smo bili leta 2012 z registriranimi sredstvi v višini 30 milijonov USD in 8 podružnicami, zato smo se hitro širili. Z več kot 1600 strankami v 72 državah nudimo rešitve SMT na enem mestu, od analize povpraševanja do optimizacije. Tovarne uveljavljajo stroge sisteme vodenja kakovosti, natančne postopke odkrivanja in popolno sledljivost. Pokrivamo polprevodnike, PCBA, SMT, DIP, premaze, robote in sestavljanje. Globalizacija in lokalizacija poganjata našo navzkrižno vrednostno platformo v proizvodnji elektronike.
