Kako panelizacija in količina PCB vplivata na stroške montaže, je ključnega pomena za zmanjšanje proizvodnih stroškov in povečanje učinkovitosti. Ne glede na to, ali ste zagon strojne opreme ali upravitelj sourcing, razumevanje, kako panelizacija, obseg naročil in strategije proizvodnje znižajo stroške montaže PCB, vam pomagajo povečati donos in hkrati zmanjšati odpadke. V tem priročniku bomo raziskali, kako lahko pametno oblikovanje plošč, načrtovanje količine in poravnava procesov optimizira vašo proizvodno linijo PCB. Potopite se, da odkrijete praktične, uporabne nasvete za nadzor stroškov PCB, hkrati pa ohranite kakovost in hitrost.
Panelizacija je tehnika v proizvodnji PCB, kjer se več plošč združijo na eno ploščo. Ta metoda izboljšuje proizvodno prepustnost, zmanjšuje stroške ravnanja in ščiti majhne deske med obdelavo. S kombiniranjem plošč lahko proizvajalci optimizirajo uporabo materiala PCB in povečajo učinkovitost.
Panelizacija ponuja več ugodnosti za montažo. Omogoča hitrejšo namestitev SMT z obdelavo več plošč v enem teku. Zmanjšano ravnanje in učinkovita depanelizacija prihranita čas in zmanjšata stroške. Poleg tega boljša uporaba materiala znižuje stroške na enoto, zaradi česar je stroškovno učinkovit tako za male kot za veliko proizvodnjo.
Metode panelizacije vključujejo V-oceno, usmerjanje jezikov in trdno panelizacijo zavihka. Vsaka metoda ima svoje prednosti in slabosti:
V-SCORING: Reže utore v obliki črke V vzdolž robov, kar olajša ločitev. Primerno za deske, ki lahko prenesejo nekaj stresa.
Usmerjanje zavihka: uporablja majhne jezičke za držanje desk skupaj, kar omogoča čisto ločitev. Najboljše za občutljive plošče.
Trdni zavihki panelizacija: močnejši zavihki nudijo dodatno podporo, idealno za večje deske. Za ločitev zahteva več truda.

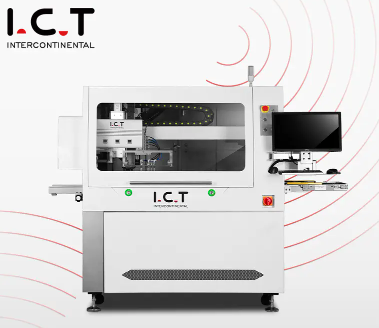

Depanelizacija je postopek ločevanja posameznih plošč od plošče. Možnosti vključujejo ročno in strojno odpravo. Obvladovanje stresa na ploščah med ločitvijo je ključnega pomena, da se izognete poškodbam. Uravnoteženje stroškov in zaščite donosa zagotavlja učinkovito in zanesljivo proizvodnjo.
| Metoda | Pros | Aspt |
|---|---|---|
| V-strel | Enostavna ločitev, primerna za robustne deske | Lahko povzroči stres, ni idealen za občutljive plošče |
| Usmerjanje jezička | Čista ločitev, primerna za občutljive deske | Bolj zapletena nastavitev, višji začetni stroški |
| Trden zavihek | Močna podpora, idealna za večje deske | Zahteva več truda za ločitev, višji stroški dela |
Z razumevanjem palizacije lahko proizvajalci optimizirajo svoje procese za stroške in učinkovitost.
Višji obseg nižji stroški na enoto z uporabo ekonomije obsega. Izdelovalci širijo stroške nastavitve na več ploščah in znižujejo posamezne cene. Montažne hiše prihranite pri nastavitvi podajalnika, programiranju stroja in času kalibracije operaterja.
Velika naročila izboljšujejo učinkovitost panelizacije, s čimer omogočajo izdelovalce gnezdij, da čim bolj zmanjšajo ostanke. Pridobite boljši materialni donos na ploščo in rezate odpadke FR-4.
Na primer, lahko na plošči 250 mm x 250 mm plošča na 250 mm x 250 mm pusti neuporabljena območja. Skatenje na 50 plošč omogoča inženirjem optimizirati postavitve z uporabo skoraj ves prostor substrata. Zmanjšani odpadki v količini tudi znižujejo stroške odstranjevanja in skladiščenja, kar ohranja organizirano delavnico, hkrati pa zmanjšuje skrite stroške.
Velika količina naročila tvegajo, da se podaljšajo časi svinca, če proizvodnja ni pravilno načrtovana. Stroji potrebujejo daljše neprekinjene vožnje, PCB proizvajalci pa dajejo prednost velikim delovnim mestom. Če želite uravnotežiti dostavo, segmentna naročila v načrtovane serije in uporaba zamaknjenega načrtovanja. Delne pošiljke pomagajo izogniti se stradanju linij za kritične zgradbe, hkrati pa izkoriščajo ceno.
Prilagodljive strategije s vodilnim časovnim obdobjem poravnajo vašo dobavno verigo in zmanjšajo ozka grla v okolju z veliko mešanico.
Visoko volumen z nizkim mešanjem poenostavi nastavitev programiranja in podajalnika, kar zmanjša odpadke za prehod. Stroji ostanejo produktivni brez pogostih izpadov. Naročila z veliko mešanico, nizko volumna, povečajo frekvenco prehoda, dvigujejo čas v prostem teku kot podajalniki, programi in stikalo šablonov. Vpliva na učinkovitost, če ni načrtovano.
| Assect z | visoko | mešanico |
|---|---|---|
| Frekvenca prehoda | Visok | Nizka |
| Izpad stroja | Višje | Nižje |
| Stroški montaže na enoto | Višje | Nižje |
Razumevanje teh kompromisov pomaga skupinam izbrati najboljšo strategijo za nadzor stroškov montaže PCB, medtem ko izpolnjuje zahteve projektov.
Učinkovita postavitev plošče znatno zmanjša materialne odpadke. Z gnezdenjem neparnih PCB-jev lahko proizvajalci povečajo uporabo materiala. Na primer, dobro zasnovana plošča lahko zniža materialne stroške za do 15%. To je še posebej pomembno za veliko količine proizvodnje, kjer lahko celo majhni prihranki na enoto povečajo znatno znižanje stroškov.
Panelizacija zmanjšuje število ročnih dotikov na plošči, kar vodi do znatnih prihrankov pri delu. Manj ročnih interakcij pomeni manj delovnega časa in zmanjšano tveganje za človeške napake. Poleg tega se zmanjšujejo časi nalaganja in razkladanja med SMT. To lahko zmanjša stroške dela za 20% pri proizvodnji velikega obsega, zaradi česar je postopek učinkovitejši in stroškovno učinkovit.
Panelizirane plošče poenostavite procese testiranja, s čimer naredijo avtomatizirani optični pregled (AOI), testiranje v krogu (I.C.T) in učinkovitejše funkcionalno testiranje. S hkrati testiranjem več plošč lahko proizvajalci zmanjšajo čas in stroške, povezane s testiranjem posameznih plošč. To lahko zniža stroške pregleda za do 30% proizvodnje obsega, kar zagotavlja visokokakovostno proizvodnjo, hkrati pa zmanjšuje stroške.
Metode depanelizacije znatno vplivajo na stroške in tveganja. V-strelec je cenejša metoda, vendar lahko povzroči stres na ploščah, kar lahko vodi do poškodb. Usmerjanje zavihka je dražje, a nežnejše na deskah, kar zmanjšuje tveganje za škodo med ločitvijo. Nepravilna deponizacija lahko poveča hitrosti odpadkov, kar zanika nekatere prihranke stroškov, dosežene s panelizacijo. Uravnoteženje stroškov in tveganja je ključnega pomena za povečanje splošnih prihrankov.
| , nizko volumen | z nizkim mešanjem, visokimi volumnimi | stroški |
|---|---|---|
| Prihranki materiala | Učinkovita postavitev zmanjšuje odpadke in znižuje stroške materiala. | Dobro zasnovana plošča lahko zniža materialne stroške za do 15%. |
| Prihranki dela | Manj ročnih dotikov in hitrejšega nalaganja/raztovarjanja zmanjšujejo stroške dela. | Stroški dela se lahko zmanjšajo za 20% pri proizvodnji velikega obsega. |
| Učinkovitost testiranja | Počasni postopki testiranja nižji stroški pregledov na enoto. | Stroški testiranja se lahko znižajo za 30% pri proizvodnji obsega. |
| Stroški depanelizacije | V-strelec je cenejši, a bolj tvegan; Usmerjanje zavihka je dražje, a varnejše. | Izbira prave metode lahko prepreči ostanke in zagotovi prihranke stroškov. |
Z razumevanjem teh dejavnikov lahko proizvajalci izračunajo prihranke stroškov panelizacije in sprejemajo informirane odločitve za optimizacijo svojih proizvodnih procesov. Vsak vidik ponuja posebne priložnosti za zmanjšanje stroškov ob ohranjanju kakovostne proizvodnje.
Oblike plošče se morajo uskladiti z zmogljivostmi opreme za montažo. Prepričajte se, da se vaše postavitve plošče ujemajo z dimenzijami in zahtevami transporterjev in napeljav. Oblikovanje prelomnih zavihkov za učinkovito odpiranje lahko znatno zmanjša ročno delo in potencialno škodo med ločitvijo. Na primer, z uporabo prelomnih zavihkov v obliki črke V naredi postopek odprave gladkejše in bolj zanesljive.
Velikost plošče je ključni dejavnik za optimizacijo stroškov. Razmislite o omejitvah velikosti strojev za nabiranje, reflow in AOI. Predimenzionirane plošče lahko zahtevajo ročno posredovanje, povečanje stroškov dela in zmanjšanje učinkovitosti. Z ohranjanjem plošč v optimalnem območju velikosti za vašo opremo lahko ohranite nemoteno avtomatizacijo in zmanjšate potrebo po ročnem ravnanju. Na primer, velikost plošče, ki se dobro prilega zmogljivostim stroja, lahko izboljša pretok za do 25%.
Izbira metode panelizacije mora temeljiti na vašem obsegu proizvodnje. Pri majhnih prototipih je V-strelec pogosto zadostno in stroškovno učinkovito. Vendar pa je pri vožnjah z velikimi količinami na splošno prednostno usmerjanje zavihka, saj zagotavlja nežnejši postopek ločevanja, kar zmanjšuje tveganje za škodo na plošči. Razumevanje, kdaj uporabiti V-oceno in usmerjanje zavihka, lahko znatno vpliva tako na stroške kot kakovost. Na primer, usmerjanje zavihka lahko v proizvodnih vožnjah z veliko količino zmanjša hitrost odpadkov za do 10%.
| , | ki | vplivajo |
|---|---|---|
| Uravnava zasnove plošče | Oblike ujemajo z zmogljivostmi transporterja in napeljave. | Uporaba prelomnih zavihkov v obliki črke V za enostavno odpiranje. |
| Uravnoteženje velikosti plošče | Zagotovite, da plošče ustrezajo zmogljivostim stroja, da se izognete ročnemu intervenciji. | Ohranjanje plošč v mejah velikosti stroja za ohranjanje učinkovitosti avtomatizacije. |
| Izbira metode panelizacije | Izberite V-oceno za majhne vožnje, usmerjanje zavihka za veliko glasnost. | V-ocena za prototipe, usmerjanje zavihka za proizvodnjo za zmanjšanje ostankov. |
S skrbnim upoštevanjem teh oblikovalskih dejavnikov lahko proizvajalci optimizirajo panelizacijo tako za stroške kot za učinkovitost. Vsaka izbira vpliva na proizvodni tok in končne stroške, pri čemer sprejema informirane odločitve ključne za povečanje prihrankov in vzdrževanje kakovostne proizvodnje.
Panelizacija zmanjšuje stroške montaže z izboljšanjem uporabe materiala in zmanjšanjem ravnanja. Združevanje več plošč na eno ploščo maksimira uporabo materiala in zmanjša odpadke. Manj ročnih dotikov na ploščo nižje stroške dela. Učinkovite metode depanelizacije prihranijo tudi čas in zmanjšujejo napake.
Da, panelizacija je lahko koristna za majhna naročila. Racionalizira postopek montaže, s čimer je bolj učinkovit. Tudi z manj plošča panelizacija skrajša čas nastavitve in izboljša uporabo materiala. To lahko prihrani prihranke, še posebej pri uporabi avtomatizirane opreme.
Najboljša metoda panelizacije je odvisna od vaših potreb po oblikovanju in proizvodnji. V-strelec je primeren za majhne, robustne deske in prototipe. Usmerjanje zavihka je boljše za večje, bolj občutljive plošče. Trden panelizacija zavihka nudi dodatno podporo za velike plošče, vendar je za ločitev več truda.
Povečanje obsega naročila lahko privede do znatnih prihrankov stroškov. Višji obseg zmanjšuje stroške na enoto z ekonomijo obsega. Stroški nastavitve se razprostirajo po več enotah in znižujejo posamezne stroške. Uporaba materiala se tudi izboljšuje, zmanjšuje odpadke. Na primer, velik red lahko zmanjša stroške na enoto za 20% v primerjavi z majhnim.
Preskok ustrezne zasnove plošče lahko privede do večjih stroškov in zamud pri proizvodnji. Slabo zasnovane plošče lahko povzročijo materialne odpadke, večje stroške dela in povečane stopnje odpadkov. Nepravilna deponizacija lahko poškoduje odbore, kar vodi do predelave ali odpadkov. Pravilna zasnova plošče zagotavlja učinkovito proizvodnjo in prihranke stroškov.
Razumevanje, kako stroški montaže panelizacije PCB in volumen vplivajo na optimizacijo vaše proizvodnje. Od materialnih prihrankov in učinkovitosti dela do izbire prave metode panelizacije ima vsak faktor vlogo pri zmanjševanju stroškov in izboljšanju hitrosti. Če želite izboljšati proizvodnjo PCB, razmislite o partnerstvu s strokovnjaki, kot je Dongguan I.C.T Technology Co., Ltd. Specializirani so za napredne rešitve PCB in vam lahko pomagajo povečati učinkovitost in prihranke stroškov.
