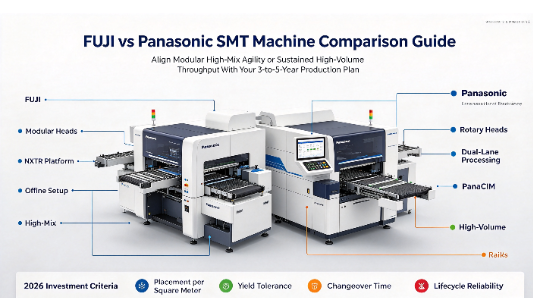

Sestavljanje PCB z visoko gostoto leta 2026 zahteva površinsko nameščene tehnološke platforme, ki uravnotežijo ekstremne hitrosti namestitve s potrebno agilnostjo menjave. Proizvajalci elektronike se soočajo s strogim operativnim kompromisom v tovarni. Za množično proizvodnjo morate čim bolj povečati prepustnost v enem zagonu, hkrati pa ohraniti prožnost, ki je potrebna za okolja z visoko mešanico in nizko količino. Doseganje tega brez pretiranih izpadov loči donosne linije od propadlih. Bistvenega pomena je vrednotenje arhitekturne realnosti teh platform. Upravitelji obratov morajo določiti, kateri sistem je usklajen s specifičnim obsegom proizvodnje, prostorskimi omejitvami in zahtevami glede dolgoročne zanesljivosti. Nepravilna izbira stroja povzroči takojšnja ozka grla v proizvodnji. Omejuje sposobnost prilagajanja objekta hitrim spremembam zasnov potrošniške elektronike in avtomobilskih komponent. Razumevanje različnih inženirskih filozofij, ki stojijo za tema dvema industrijskima velikanoma, zagotavlja osnovo za prožno proizvodno dno.
Platforme FUJI se odlikujejo v visoko mešanih proizvodnih okoljih, pri čemer dajejo prednost hitrim preklopnim hitrostim, modularni fleksibilnosti linije in naprednim podajalnim tehnologijam pred prepustnostjo v enem samem zagonu.
Panasonic tradicionalno prevladuje v proizvodnji ultra velikih količin z nizkim mešanjem, saj ponuja trajno največjo pretočnost in močno strojno opremo, zasnovano za neprekinjeno in neprekinjeno delovanje.
Obe platformi ponujata izjemno vzdržljivost; sodobni stroji FUJI SMT se ujemajo s priznano Panasonicovo zanesljivostjo 10+ letnega življenjskega cikla z robustno konstrukcijo okvirja, ki ne ogroža modularne agilnosti.
Končna izbira je odvisna od ujemanja specifičnih arhitekturnih prednosti stroja s 3- do 5-letno napovedjo mešanice izdelkov v obratu in obstoječim strokovnim znanjem operaterja.
Kazalo
Proizvodnja velikih količin se osredotoča na največjo hitrost namestitve in neprekinjeno delovanje, medtem ko proizvodnja velikih količin zahteva hitrejše preklope med različnimi dizajni PCB. Tovarne s stabilnimi izdelki bi se morale bolj osredotočiti na CPH, tiste s pogostimi menjavami izdelkov pa bi morale upoštevati čas nastavitve in prilagodljivost. Prava izbira je odvisna od vaše trenutne in prihodnje mešanice izdelkov.
Prostor vpliva tako na zmogljivost linije SMT kot na prihodnjo širitev. Proizvajalci bi morali primerjati odtis stroja, varnostno razdaljo, območja priprave podajalnika in količino na kvadratni meter. Modularni sistemi lahko prav tako olajšajo dodajanje zmogljivosti, ko proizvodnja raste brez ponovne gradnje celotne linije SMT.
Majhne komponente, kot so metrični deli 0201, zahtevajo natančne sisteme vida in natančen nadzor sile šob. Vibracije stroja, napake pri umerjanju in toplotne spremembe lahko povzročijo napake pri namestitvi, kot so nagrobni spomeniki, poševnosti ali manjkajoče komponente. Proizvajalci bi zato morali pri ocenjevanju SMT strojev primerjati tako hitrost namestitve kot dolgoročno natančnost.
FUJI načrtuje svoje platforme okoli izjemne modularnosti. Najnovejša serija NXTR ponazarja ta arhitekturni pristop. Objekti konfigurirajo linijo natančno glede na trenutne potrebe in jo pozneje spreminjajo, ko se dizajn izdelka razvija. Platforma NXTR je razdeljena na dva različna modela za reševanje različnih operativnih ozkih grl.
Model NXTR S predstavlja standardno konfiguracijo, ki ponuja izjemno modularno menjavo glav in prilagodljivost podajalnika. Model NXTR A uvaja napredne funkcije avtomatizacije. Uporablja samodejni sistem za polnjenje podajalnika. Ta sistem fizično prenaša in nalaga kolute trakov v stroj brez človeškega posredovanja. Ta avtomatizacija drastično spremeni razporeditev dela na tleh. Operaterji preidejo z nalog ročnega nakladanja na nadzor in optimizacijo linije. To zmanjšuje človeške napake in ohranja neprekinjeno delovanje stroja med dopolnjevanjem materiala.
Gibljivost menjave ostaja najmočnejša prednost stroja FUJI SMT . Napajalni ekosistem poganja to učinkovitost. FUJI uporablja inteligentne tehnologije spajanja. Operaterji nataknejo nove kolute komponent na kolute, ki jim poteče rok uporabe, ne da bi zaustavili stroj. To odpravlja mikro zastoje, ki pestijo starejše proizvodne linije.
Poleg tega zmožnosti nastavitve brez povezave operaterjem omogočajo, da pripravijo naslednjo serijo izdelka na rezervnih dozirnih vozičkih, medtem ko se trenutna serija izvaja. Ko je serija končana, operaterji preprosto zamenjajo celoten voziček. Stroj takoj prepozna nove podajalnike prek RFID ali skeniranja črtne kode. Ta inteligentni ekosistem skrajša čas nedejavnosti stroja na absolutni minimum med menjavami izdelkov. Visoko mešano proizvodnjo spremeni iz nočne more načrtovanja v poenostavljen, predvidljiv proces.
FUJI uporablja kamere visoke ločljivosti za sprotno pregledovanje komponent in preverjanje položaja komponent pred namestitvijo. Njegove namestitvene glave lahko obvladajo mikrokomponente in večje dele čudne oblike, medtem ko nadzor sile pomaga preprečiti poškodbe komponent. Ta kombinacija podpira natančno namestitev in zmanjša ponovna dela na PCB-jih visoke gostote.
FUJI uporablja težke, toge osnovne okvirje za zmanjšanje vibracij in ohranjanje natančnosti namestitve med dolgotrajnim delovanjem. Njegove modularne enote so zasnovane tako, da ostanejo stabilne skozi ponavljajoče se proizvodne cikle. Po navedbah vira lahko ti stroji delujejo več kot deset let, hkrati pa ohranjajo zanesljivo zmogljivost namestitve.
Panasonicovi stroji SMT se osredotočajo na stabilno, visokohitrostno proizvodnjo za linije z nizko mešanico in velikimi količinami. Njihove vrtljive namestitvene glave lahko hitro obdelajo več komponent, medtem ko dvopasovna obdelava omogoča, da se dve plošči premikata skozi proizvodnjo hkrati. Ta oblika je zelo primerna za neprekinjeno proizvodnjo avtomobilske elektronike in potrošniških naprav.
Stroji Panasonic uporabljajo težke, toge okvirje za zmanjšanje tresljajev med hitrim nameščanjem. Stabilni okvirji, linearni motorji in natančni pogonski sistemi pomagajo ohranjati natančnost namestitve med dolgimi proizvodnimi serijami. Ta oblika prav tako zmanjšuje potrebo po pogostem umerjanju in podpira neprekinjeno proizvodnjo 24/7.
Panasonic uporablja PanaCIM za upravljanje proizvodnih linij, materialov in inventarja komponent v realnem času. Prav tako lahko spremlja navor motorja, vakuumski tlak in natančnost namestitve, da prepozna morebitne potrebe po vzdrževanju. To pomaga tovarnam zmanjšati nepričakovane izpade, izboljšati nadzor proizvodnje in znižati stopnjo napak.
Primerjava teoretičnih največjih hitrosti pogosto zavaja kupce. Proizvajalci morajo oceniti FUJI in Panasonic SMT stroj na podlagi dejanskega pretoka. Teoretične hitrosti ne upoštevajo ravnanja s ploščo, vizualnega pregleda in različic komponent. Panasonic se pogosto ponaša z višjimi teoretičnimi številkami zaradi zasnove vrtljive glave. Vendar je prepustnost v resničnem svetu v celoti odvisna od specifične postavitve plošče.
Če plošča zahteva pogoste menjave šob ali obravnava široko paleto nenavadnih komponent, se teoretična hitrost znatno zmanjša. Modularne glave FUJI pogosto ohranjajo višji odstotek svoje teoretične hitrosti v zapletenih scenarijih z visoko mešanico. Kupci morajo izvajati primerjalne teste z uporabo svojih dejanskih podatkov CAD, da razkrijejo resnične proizvodne zmogljivosti na svojih specifičnih linijah izdelkov.
FUJI uporablja modularne glave in pripravo podajalnika brez povezave, da podpira hitrejše menjave izdelkov in skrajša čas mirovanja stroja. Panasonic večinoma uporablja preklope na vozičku, ki so učinkoviti, vendar zahtevajo več prostora. FUJI je bolj primeren za pogoste menjave izdelkov, medtem ko je Panasonic primeren za daljše proizvodne serije z manj menjavami.
Tako FUJI kot Panasonic lahko z visoko natančnostjo postavita majhne komponente, velike dele in konektorje nenavadnih oblik. FUJI uporablja specializirane modularne glave za različne vrste komponent, medtem ko Panasonic uporablja vsestranske glave, ki brez pogostih menjav obravnavajo širši obseg. Proizvajalci bi morali primerjati oba sistema z uporabo njunih dejanskih velikosti komponent in proizvodnih potreb.

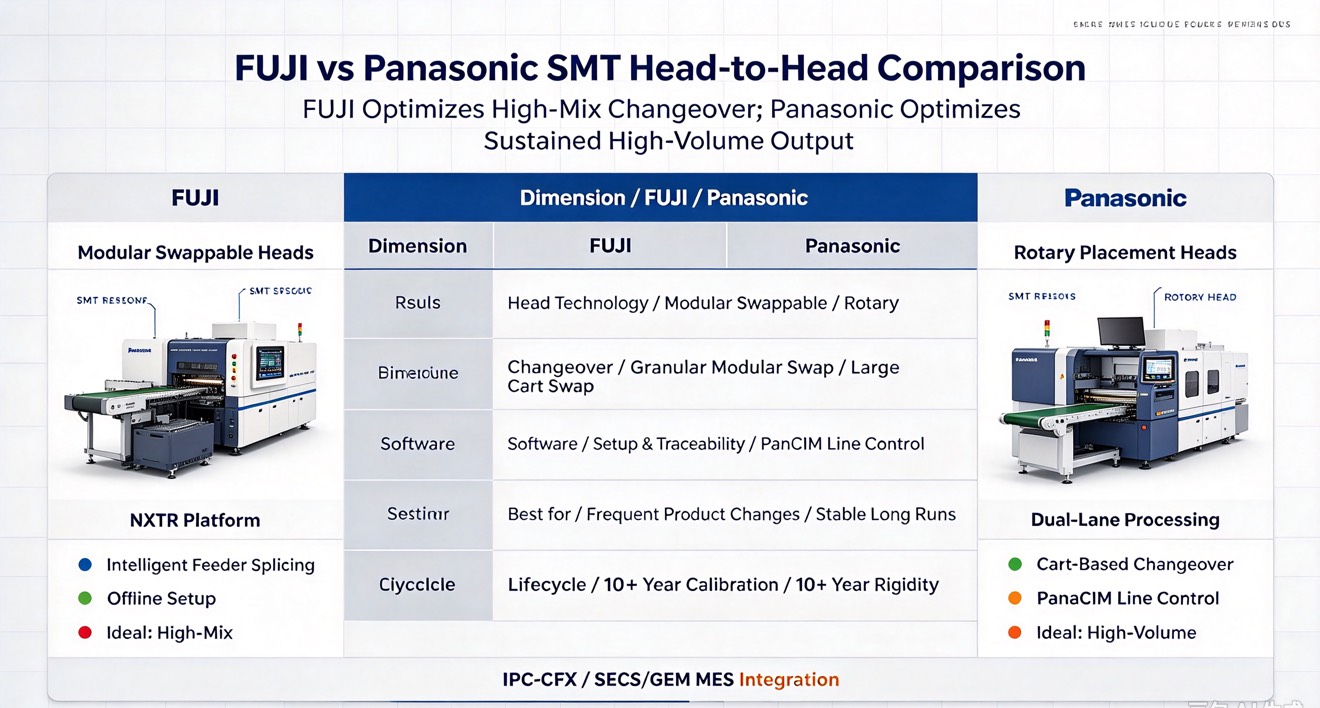

Metrika vrednotenja | Arhitektura FUJI | Panasonicova arhitektura |
|---|---|---|
Primarna moč | Visoka okretnost mešanja in hitre menjave | Vzdržen pretok velike količine |
Tehnologija glave | Modularne, zamenljive glave za posebne naloge | Vsestranske rotacijske glave za stalno hitrost |
Preklopna metoda | Zrnate modularne zamenjave in inteligentno spajanje | Obsežne menjave na podlagi vozičkov |
Idealno okolje | Pogodbena proizvodnja, pogoste menjave izdelkov | Avtomobili, masovna proizvodnja potrošniške elektronike |
Razprava med tema dvema znamkama obstaja v širšem tržnem kontekstu. Alternative, kot sta ASM in Yamaha, ponujajo zelo zmogljive platforme. ASM pogosto cilja na avtomobilski sektor ultra-visokega razreda z izjemnimi zahtevami glede natančnosti. Yamaha ponuja odlične rešitve srednjega do visokega nivoja z močnimi integriranimi inšpekcijskimi sistemi.
Vendar pa FUJI in Panasonic vodita vsaka v svoji niši. FUJI ostaja nesporen vodja za visoko mešano agilnost in modularno skaliranje. Panasonic postavlja merila za neprekinjeno množično proizvodnjo velikih količin. Objekti izbirajo med tema dvema, ko prerastejo omejitve srednjega nivoja in zahtevajo brezkompromisno zmogljivost pri prilagodljivosti ali surovi hitrosti.
Vrednost stroja SMT je odvisna od dolgoročnega donosa, ne le od hitrosti namestitve. FUJI uporablja modularne glave in natančen nadzor sile za zmanjšanje poškodb komponent, medtem ko Panasonic uporablja tog okvir za ohranjanje natančnosti namestitve med dolgimi proizvodnimi serijami. Proizvajalci bi morali pri izbiri stroja primerjati tako hitrost kot stopnjo napak.
Redno vzdrževanje pomaga strojem SMT vzdrževati stabilno proizvodnjo in zmanjšati čas izpadov. Šobe, dovodne prestave, filtre, motorje in pogonske sisteme je treba redno preverjati in servisirati. Upoštevati je treba tudi pogostost vzdrževanja in zahteve glede kalibracije, ker lahko pogosti servisni postanki zmanjšajo splošno učinkovitost proizvodnje.
Tako FUJI kot Panasonic se lahko povežeta z Manufacturing Execution Systems (MES) za sledenje materialu, sledljivost in nadzor kakovosti. Podpora za IPC-CFX in SECS/GEM pomaga pri premikanju proizvodnih podatkov med strojem SMT in tovarniškimi sistemi. Kupci morajo pred namestitvijo potrditi združljivost z obstoječo programsko opremo, da se izognejo dodatnemu integracijskemu delu.
Ekstrahirajte svoje tri najbolj zapletene datoteke CAD za PCB in jih pošljite obema prodajalcema za simulirano merilo uspešnosti pretoka.
Preglejte vašo obstoječo tovarniško površino, da določite natančne dimenzije prostora za postavitev vozička in razširitev modula.
Popišite vse stare podajalnike trakov in komponente pladnja, da preverite združljivost s predlaganimi novimi glavami za namestitev.
Vzpostavite strog dogovor o ravni storitev s ponudnikom opreme, ki zagotavlja odzivne čase na kraju samem za okvare strojne opreme.
O: Obe platformi redno presegata 10-letno operativno življenjsko dobo v zahtevnih proizvodnih okoljih. Panasonic uporablja masivne, monolitne okvirje za izjemno vzdržljivost. FUJI dosega to dolgo življenjsko dobo s težkimi ulitimi osnovnimi okvirji, ki podpirajo njegove modularne enote, kar zagotavlja natančno kalibracijo v milijonih ciklov namestitve.
O: Model NXTR S zagotavlja standardno modularno prilagodljivost glave in podajalnika, kar zahteva, da operaterji ročno naložijo kolute s trakom. Model NXTR A ima napredno avtomatizacijo, ki samodejno fizično transportira in nalaga kolute trakov v stroj, kar znatno zmanjša ročno delo in prepreči pomanjkanje materiala.
O: FUJI na splošno ponuja vrhunske preklopne hitrosti za visoko mešana okolja. Njegova visoko modularna arhitektura, inteligentno spajanje in zmožnosti nastavitve podajalnika brez povezave operaterjem omogočajo zamenjavo proizvodov z minimalnim časom mirovanja stroja v primerjavi s tradicionalnimi sistemi, ki temeljijo na vozičku.
O: Panasonic ohranja močno združljivost s prejšnjimi različicami na mnogih svojih platformah. Vendar pa je za doseganje največjih hitrosti namestitve njihovih najnovejših strojev pogosto potrebna uporaba inteligentnih podajalnikov zadnje generacije. Združljivost določenega modela vedno preverite pri svojem prodajalcu.
O: Obe znamki upravljata z metričnimi komponentami 0201 z izjemno natančnostjo. Uporabljajo napreden pregled vida na letenju in natančen nadzor sile šob za preprečevanje nagrobnikov in poškodb komponent. Razlika je v tem, kako njihove posebne namestitvene glave optimizirajo postopek pobiranja za te mikrokomponente.
O: Da, obe platformi podpirata integracijo s sistemi za izvedbo proizvodnje tretjih oseb. Uporabljajo standardne industrijske protokole, kot sta IPC-CFX in SECS/GEM, za prenos proizvodnih podatkov v realnem času, meritev sledljivosti in stanja stroja v programsko opremo za upravljanje celotne tovarne.
