Sklopi tiskanih vezij z visoko gostoto in ekstremna miniaturizacija komponent do metričnih velikosti 01005 in 0201 ne puščajo nobene možnosti napak v tovarni. Strogi standardi skladnosti v avtomobilskem, letalskem in medicinskem sektorju so proizvodnjo brez napak spremenili iz konkurenčne prednosti v strogo osnovno zahtevo. Proizvajalci se nenehno trudijo uravnotežiti hitrost pregleda z absolutno natančnostjo. Vzdrževanje taktnega časa na liniji ohranja proizvodne kvote na pravi poti, vendar je odprava stopenj uhajanja in zmanjševanje lažnih klicev, ki ovirajo postaje za ročno predelavo, enako bistvenega pomena za skupni donos.
Vrednotenje optimalnega sistema za avtomatsko optično pregledovanje (AOI) zahteva, da se premaknete daleč onkraj osnovnih trditev v specifikacijah. Proizvodni inženirji morajo analizirati tehnično realnost, omejitve fizičnega odtisa in dejanske prepustne zmogljivosti. Ta analiza razčlenjuje proizvodne kompromise med dvema vodilnima v industriji. Razumevanje nians uvajanja Koh Young proti MEK AOI Machine zagotavlja jasnost, ki je potrebna za optimizacijo vaših linij tehnologije površinske montaže (SMT) za leto 2026 in kasneje.
Merjenje v primerjavi s pregledom: Koh Young se zanaša na resnično 3D profilometrijo (Moiré interferometrija) za absolutne meritve, zaradi česar je zlati standard za kompleksne, visoko zanesljive linije SMT.
Vsestranskost v primerjavi s specializacijo: MEK ponuja zelo prilagodljive 5D/3D sisteme z izjemno večkotno osvetlitvijo, ki zagotavlja veliko prednost pri mešanih tehnoloških ploščah (SMT in THT).
Realnost prepustnosti: Medtem ko MEK pogosto zagotavlja hitrejše pridobivanje neobdelane slike, Koh Youngovo filtriranje napak, ki ga poganja umetna inteligenca, drastično skrajša čas sekundarnega ročnega pregleda, kar pogosto povzroči višjo učinkovito prepustnost linije.
Usklajevanje vodilnega modela: Ocena se pogosto zmanjša na serijo Zenith podjetja Koh Young (npr. Zenith 2, Zenith Alpha) proti MEK-ovim modularnim sistemom ISO-Spector in SpectorBOX.
Razmerje med ceno in zmogljivostjo: MEK običajno predstavlja nižjo začetno kapitalizacijo in hitrejšo uvedbo za okolja z visoko mešanico/majhno količino (HMLV), medtem ko je višja začetna naložba družbe Koh Young izravnana z vrhunsko zaščito donosa v aplikacijah z visoko količino/nizko mešanico (HVLM) ali kritičnih aplikacijah.
Kazalo
Tradicionalni sistemi 2D AOI pregledujejo samo osi X in Y, tako da lahko zgrešijo napake, povezane z višino, in nanje lahko vplivajo barve PCB ali odsevne komponente. Pravi 3D AOI dodaja merjenje osi Z za zaznavanje dvignjenih vodnikov, težav s koplanarnostjo in napak pri volumnu spajke. Zagotavlja natančnejše meritve za kompleksne sklope PCB z visoko gostoto.

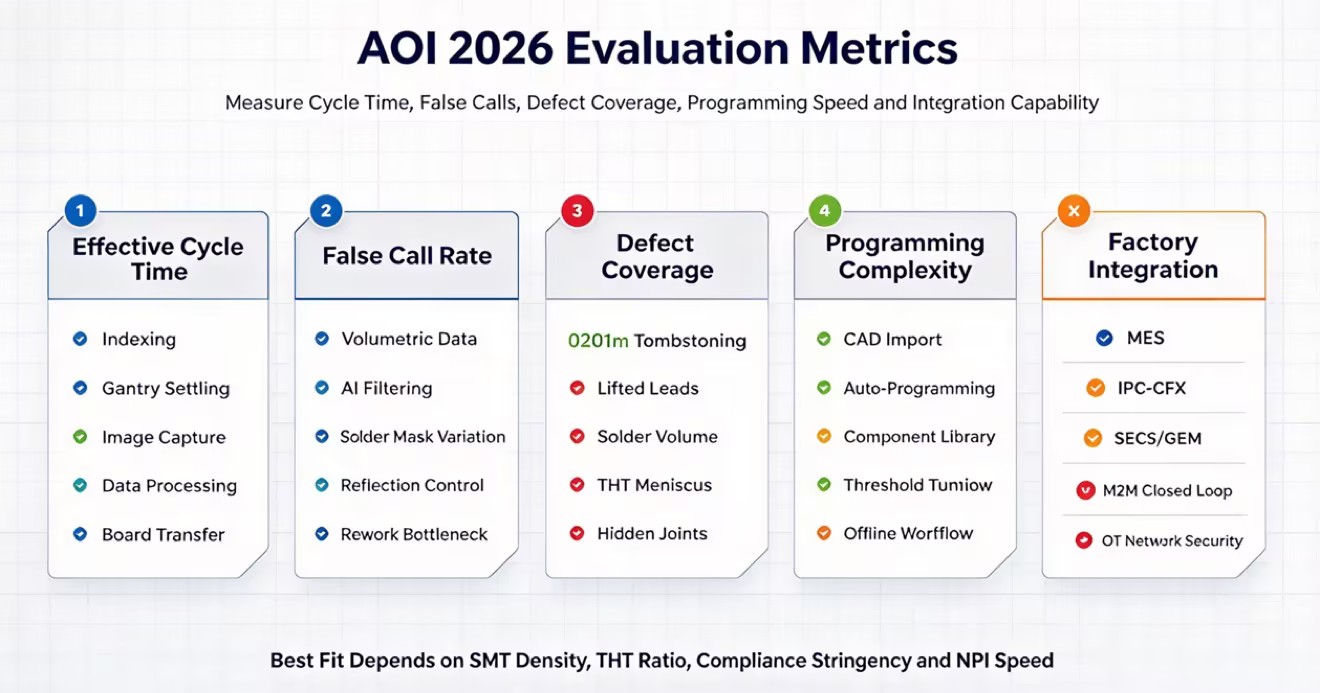

Hitrost AOI je odvisna od več kot le časa skeniranja kamere. Nalaganje plošče, vpenjanje, premikanje portala, zajem slike, obdelava podatkov in prenos plošče vplivajo na skupni čas cikla. Lažni klici lahko tudi upočasnijo proizvodnjo, ker jih morajo operaterji pregledati ročno. Dober sistem AOI mora uravnotežiti hiter pregled z nizkimi stopnjami napačnih klicev.
Sodobni sistemi AOI uporabljajo umetno inteligenco za odkrivanje napak in prepoznavanje sprememb procesa, preden povzročijo težave s kakovostjo. S sledenjem sprememb v položaju komponente, prostornini spajke in višini osi Z lahko umetna inteligenca opozori operaterje, ko proizvodnja začne odstopati. Edge AI lahko hitro obdela te podatke in pomaga tovarnam izboljšati nadzor kakovosti, ne da bi upočasnil proizvodno linijo.
Koh Young uporablja večsmerno tehnologijo Moiré za pregled komponent tiskanega vezja iz različnih zornih kotov, kar zmanjšuje sence, ki jih povzročajo visoke komponente. Ustvarja 3D podatke za merjenje višine, površine in prostornine komponent in spajkalnih spojev. To pomaga pri odkrivanju majhnih napak na gostih PCB-jih in podpira pregled na podlagi standardov IPC.
Serija Koh Young Zenith vključuje Zenith 2, Zenith Alpha in Zenith UHS za različne potrebe pregledov. Optične ločljivosti segajo od 15 µm do 10 µm, pri čemer je možnost 10 µm zasnovana za majhne metrične komponente 0201 in mikro-BGA. Kamere visoke ločljivosti in togi portalni sistemi prav tako pomagajo vzdrževati stabilen 3D pregled pri visokih hitrostih.
Integracija programske opreme je glavna razlika za vsako napravo Koh Young AOI . Programski ekosistem KSMART zagotavlja centralizirano središče za upravljanje kakovosti v celotni tovarni. Orodje Koh Young Auto Programming (KAP), ki ga poganja AI, drastično zmanjša čas, potreben za nastavitev novih profilov plošč. KAP samodejno prepozna komponente iz podatkov CAD in uporabi pravilne inšpekcijske parametre na podlagi obsežne centralizirane baze podatkov.
Poleg tega povezljivost od stroja do stroja (M2M) omogoča sistemu, da podatke o meritvah v realnem času vrne nazaj v sisteme za pregled spajkalne paste (SPI) in naprave Pick-and-Place. Ta komunikacija z zaprto zanko samodejno sproti popravlja odmike namestitve in odstopanja prostornine. Če AOI zazna dosleden premik postavitve, pošlje ukaz za odmik neposredno monterju in odpravi težavo brez človeškega posredovanja.
Sistemi Koh Young uspevajo v proizvodnih sektorjih z ničelno toleranco. Zaradi absolutnih merilnih zmogljivosti so najboljša izbira za avtomobilsko elektroniko, kjer lahko okvara komponent povzroči katastrofalne varnostne težave. Izvajalci vesoljskih in obrambnih storitev se zanašajo na to tehnologijo za izpolnjevanje strogih regulativnih zahtev glede dokumentacije.
Proizvajalci medicinskih pripomočkov uporabljajo meroslovje visoke ločljivosti, da zagotovijo brezhibno delovanje življenjsko pomembnih vsadkov in monitorjev. Poleg tega mobilne naprave PCBA z ultra visoko gostoto izkoristijo sposobnost sistema za pregledovanje mikroskopskih komponent, ki so tesno združene brez motenj senc. Kadar je potrebna absolutna gotovost, resnično 3D-meroslovje zagotavlja potrebne objektivne podatke.
MEK uporablja 5D/3D slikanje in osvetlitev z več koti za prilagodljiv pregled PCB. Njegov sistem z 9 kamerami združuje eno zgornjo kamero z osmimi stranskimi kamerami za pregled skritih spajkalnih spojev, visokih komponent, J-vodnikov in galebjih kril. Ta zasnova pomaga odkriti napake, ki jih standardne kamere od zgoraj navzdol morda spregledajo.
MEK ISO-Spector M1A združuje 3D pregled, umetno inteligenco in hitro obdelavo slik. SpectorBOX ponuja prilagodljiv pregled od zgoraj navzdol ali od spodaj navzgor za valove in selektivne spajkalne linije. Njegova visoka razdalja od osi Z podpira tudi plošče z velikimi kondenzatorji, hladilniki in drugimi visokimi komponentami.
MEK lahko pregleda tako sklope SMT kot THT, zaradi česar je primeren za mešane tehnološke plošče. Pregled od spodaj navzgor pomaga odkriti nezadostno spajkanje, premostitev, napake lukenj in druge težave na valovito spajkanih zatičih. Njegova prilagodljiva osvetlitev tudi izboljša pregled okoli velikih THT komponent.
MEK je zelo primeren za proizvodnjo z visoko mešanico in majhnim obsegom, kjer se zasnove tiskanih vezij in tipi komponent pogosto spreminjajo. Njegov prilagodljiv nadzorni sistem lahko obravnava SMT, THT, težke bakrene plošče in različne velikosti komponent. Zaradi tega je uporaben za pogodbene proizvajalce in proizvodnjo industrijske elektronike.
MEK uporablja hitre kamere za hitro zajemanje 2D/3D slik, kar mu daje prednost pri hitrosti neobdelanega skeniranja. Koh Young obdeluje večje nabore 3D podatkov iz projekcij Moiré, vendar je novejša tehnologija GPE in Edge AI izboljšala hitrost obdelave. Oba sistema lahko podpirata učinkovit pregled kompleksnih sklopov PCB.
Koh Young je močan pri inšpekcijskih pregledih SMT, saj lahko njegove 3D meritve zaznajo majhne napake, kot so nagrobni spomeniki 0201 in težave z količino spajkanja. MEK se dobro obnese s THT in visokimi komponentami, saj lahko njegove stranske kamere pregledujejo konektorje, spajkalne spoje in področja, skrita kameram od zgoraj navzdol.
Koh Young uporablja 3D meritve višine in prostornine za prepoznavanje napak in zmanjšanje lažnih klicev. MEK uporablja algoritme umetne inteligence za ločevanje resničnih napak od vizualnih razlik, ki jih povzročajo barve PCB ali odsevne komponente. Cilj obeh sistemov je zmanjšati lažne klice in preprečiti, da bi okvarjene plošče opravile pregled.
Koh Young uporablja programsko opremo KAP za ustvarjanje inšpekcijskih programov iz podatkov CAD in samodejno nastavitev inšpekcijskih parametrov. MEK uporablja prilagodljivo knjižnico komponent, ki daje inženirjem večji nadzor nad osvetlitvijo in nastavitvami pregledov. Oba sistema podpirata integracijo MES prek standardov SECS/GEM in IPC-CFX.
Tako Koh Young kot MEK zagotavljata globalno tehnično podporo in storitve rezervnih delov. Koh Young uporablja regionalne podporne centre in oddaljeno diagnostiko, MEK pa deluje prek regionalnih distributerjev in integracijskih partnerjev. Kupci morajo pred nakupom primerjati lokalne odzivne čase inženirjev, razpoložljivost rezervnih delov in sporazume o ravni storitev (SLA).
Dimenzija vrednotenja | Koh Young | MEK (Marantz) | Operativni vpliv |
|---|---|---|---|
Osnovna tehnologija | Prava 3D Moiré interferometrija | 5D/3D večkotni stereoskopski | Določa absolutno meritev v primerjavi z zmogljivostjo vizualnega pregleda. |
Zajem napak SMT | Izjemen (mikrokomponente) | Močna | Kritičen za mobilne in medicinske PCBA visoke gostote. |
THT / Visoke komponente | Zmerno (omejitve senc) | Izjemen (sistem 9 kamer) | Narekuje zmogljivost na mešanih tehnoloških in industrijskih ploščah. |
Napačna stopnja klicev | Skoraj nič (volumetrični podatki) | Nizko (filtrirano z AI) | Neposredno vpliva na ozka grla ročne predelave in učinkovito prepustnost. |
Metoda programiranja | Samodejno programiranje AI (KAP) | Prilagodljiv na osnovi knjižnice | Vpliva na hitrost NPI (predstavitev novega izdelka) in usposabljanje operaterja. |
Odmik osi Z | Standardno dovoljenje SMT | Možnosti visoke razdalje | Določa zmožnost pregledovanja plošč z masivnimi toplotnimi odvodi ali releji. |
Glavna konceptualna odločitev se skrči na izbiro med togim nadzorom procesa in agilno prilagodljivostjo. Uvedba tehnologije Koh Young pomeni zavezanost absolutnemu meroslovju. Odločitev je, da se izmeri vsaka fizična dimenzija plošče, da se zagotovi skladnost z neizprosnimi industrijskimi standardi. Ta strogi nadzor je potreben za okolja, kjer je posamezna napaka nesprejemljiva, kot je vesoljska ali medicinska proizvodnja.
Nasprotno pa uvedba tehnologije MEK pomeni dajanje prednosti fleksibilnosti. To je odločitev za izgradnjo visoko prilagodljivega postopka nadzora, ki je sposoben obvladovati nepredvidljive mešanice izdelkov, težke THT komponente in raznolike postavitve plošč. Proizvajalci morajo svojo izbiro strojev uskladiti neposredno s svojo prevladujočo realnostjo proizvodnje. Obrat z veliko količino, ki poganja enake plošče za pametne telefone, potrebuje strogo standardizacijo, medtem ko pogodbeni proizvajalec, ki izdeluje petdeset različnih izdelkov na teden, potrebuje agilne proizvodne zmogljivosti.
Noben stroj ni univerzalno boljši v vseh proizvodnih okoljih. Optimalna izbira je v celoti odvisna od specifične kompleksnosti plošče, razmerja med komponentami SMT in THT ter strogosti industrijskih zahtev skladnosti. Izberite Koh Young, če vaša tovarna proizvaja kritične SMT plošče z visoko gostoto, pri katerih sta absolutna 3D meritev in nadzor procesa v zaprti zanki obvezna za izpolnjevanje avtomobilskih ali medicinskih standardov. Izberite MEK, če upravljate visoko mešani pogodbeni proizvodni obrat, ki se ukvarja z različnimi vrstami plošč, težkimi komponentami THT in potrebujete zelo vsestranski sistem, ki omogoča hitre menjave.
Sestavite testno serijo svojih najbolj zapletenih sklopov tiskanih vezij, nagnjenih k okvaram, ki bodo služili kot merilo uspešnosti.
Načrtujte predstavitve v živo z obema prodajalcema za zagon vaših primerjalnih plošč in zabeležite dejanski potreben čas programiranja.
Izmerite stopnjo lažnih klicev in stopnjo pobega med preizkusom v živo, da izračunate resnično učinkovito prepustnost za vašo specifično mešanico izdelkov.
Preglejte tovarniški prostor in omrežno infrastrukturo, da zagotovite združljivost s fizičnim odtisom in zahtevami integracije MES izbranega stroja.
O: Koh Young uporablja večsmerno interferometrijo Moiré za zajemanje absolutnih 3D volumetričnih meritev vsake komponente in spajkalnega spoja. MEK uporablja vsestranske sisteme 5D/3D stereoskopskih kamer z več koti, ki so odlični pri pregledovanju zapletenih geometrij in skritih spojev z uporabo vsesmerne osvetlitve.
O: MEK na splošno deluje bolje za aplikacije THT. Njihovi sistemi ponujajo možnosti pregleda od spodaj navzgor, modularnost za linije za valovito spajkanje in stranske kamere z več koti z visoko jasnostjo, ki pregledujejo visoke komponente in težke industrijske priključke brez motenj senc.
O: Da. Obe znamki v celoti podpirata sodobne standarde tovarniške integracije, vključno s protokoloma IPC-CFX in SECS/GEM. Omogočajo brezhibno komunikacijo med stroji, kar omogoča AOI, da vrne podatke v realnem času nazaj v opremo za pregled spajkalne paste in opremo za pobiranje in namestitev.
O: Da. Medtem ko uporabljajo stereoskopsko slikanje namesto absolutnega meroslovja Moiré, njihovi napredni algoritmi in kamere visoke ločljivosti od zgoraj navzdol natančno zaznajo mikronapake, nagrobnike in premostitve na gosto zapakiranih sklopih za površinsko montažo.
O: Koh Young minimizira lažne klice tako, da se zanaša na stroge, objektivne volumetrične meritve in ne na vizualno interpretacijo. MEK zmanjša lažne klice z uporabo naprednih algoritmov filtriranja, ki se naučijo razlikovati med dejanskimi strukturnimi napakami in neškodljivimi vizualnimi anomalijami, kot so različne barve spajkalne maske.
