Samodejni optični pregled (AOI) na podlagi pravil ne deluje na sodobnih linijah PCBA z visoko gostoto. Pri pregledovanju komponent 01005 ali gosto zapakiranih plošč BGA se ne morete zanašati na statične pragove. Zaznavanje napak, ki ga poganja umetna inteligenca, deluje kot osnovna zahteva za vsako resno operacijo tehnologije površinske montaže (SMT). Visoke stopnje lažnih klicev in dolgi časi ročnega pregleda ubijajo hitrost linije. Uničujejo meje donosa in izgorevajo operaterje, kar neposredno vodi do sekundarnih napak pri pregledu.
Vodje proizvodnje se soočajo z nenehnim bojem v tovarni. Tradicionalni deterministični algoritmi se trudijo razlikovati med sprejemljivimi variacijami procesa in dejanskimi napakami na gosto poseljenih ploščah. Rahel premik v sitotisku ali neškodljivi ostanki talila pogosto sprožijo zaustavitev stroja, zaradi česar mora človeški operater preveriti popolnoma dobro ploščo.
Ocenjujemo, kako sta dva glavna igralca oblikovala svojo strojno opremo 3D AOI in programsko opremo AI, da odpravita ta ozka grla. Ogledali si bomo natančno mehaniko njihovih inšpekcijskih glav, njihova ogrodja strojnega učenja in kako delujejo v aktivnih tovarnah. Ta razčlenitev odpravlja tržne trditve, da se osredotoči na vgrajeno zmogljivost, stopnje izogibanja napakam in dejansko učinkovitost programiranja.
Učinkovitost programiranja z umetno inteligenco: primerjajte Viscomov okvir vAI ProVision s SAKI-jevim lastniškim mehanizmom za umetno inteligenco glede časa namestitve za uvedbo novih izdelkov (NPI) in avtomatiziranega ustvarjanja programa.
Zmanjšanje lažno pozitivnih rezultatov in pametni pregled: Označite kritične meritve za ocenjevanje, kako vsak sistem razlikuje med sprejemljivimi tolerancami in kritičnimi napakami ter kako postaje za pregledovanje, podprte z umetno inteligenco, skrajšajo čas ročnega preverjanja.
Globok 3D pregled: Povzemite, kako se obe znamki spopadata s skritimi napakami in senčenjem visokih komponent z uporabo naprednih tehnologij za slikanje in inteligentnih algoritmov.
Integracija in razširljivost: Opišite pripravljenost obeh platform za skladnost s pametnimi tovarnami, integracijo MES z zaprto zanko in nenehno izpopolnjevanje strojnega učenja.
Kazalo

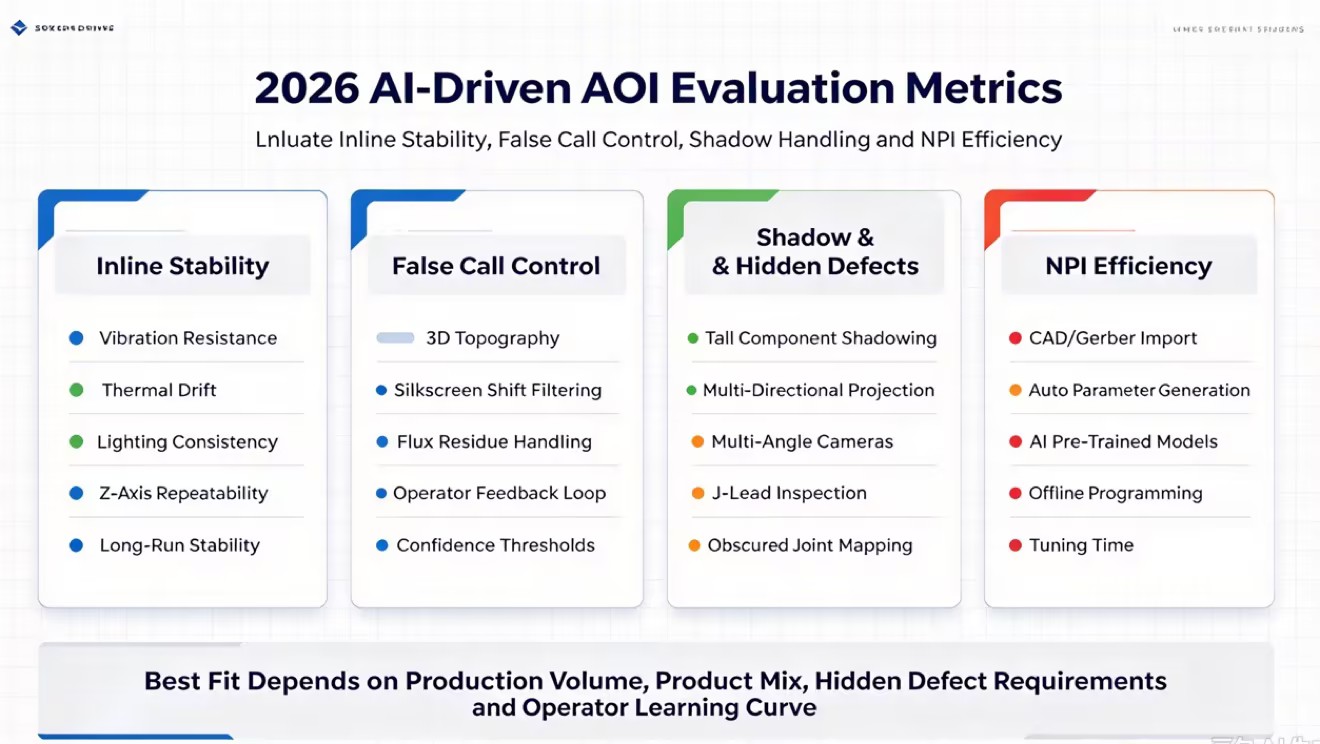

Učinkovitost AOI je treba meriti na dejanskih linijah SMT, ne le z ločljivostjo kamere ali največjo hitrostjo pregleda. Tovarniške vibracije, spremembe osvetlitve in temperaturni premiki lahko vplivajo na kakovost slike in natančnost pregleda. Zanesljiv sistem AOI mora ohranjati stabilno delovanje v dejanskih proizvodnih pogojih.
Umetna inteligenca pomaga sistemom AOI prepoznati običajne variacije spajkalnih spojev in namestitve komponent, kar zmanjša nepotrebne lažne klice. Sodobni sistemi se lahko učijo tudi iz povratnih informacij operaterja med pregledovanjem napak. To skrajša čas ročnega pregleda, zmanjša delovno obremenitev operaterja in izboljša učinkovitost pregleda skozi čas.
SAKI združuje kamere visoke ločljivosti z večfrekvenčno projekcijo s faznim zamikom za natančen 3D pregled. Večsmerna osvetlitev pomaga zmanjšati sence visokih komponent in izboljša merjenje komponent in spajkalnih spojev na osi Z, vključno s skritimi območji na ploščah PCBA z visoko gostoto.
SAKI uporablja AI za uvoz podatkov CAD in Gerber, gradnjo knjižnic komponent in samodejno ustvarjanje začetnih nastavitev pregleda. Njegova umetna inteligenca analizira tudi podatke o 3D spajkah, da odkrije napake, kot so dvignjeni vodi, premostitve in nezadostna spajka, kar zmanjša potrebo po ročnem programiranju in 2D vizualnih pregledih.
SAKI je zelo primeren za proizvodnjo velikih količin, kjer sta pomembna stabilna inšpekcija in nizka stopnja lažnih klicev. Njegov proces NPI združuje podatke CAD, knjižnice komponent, parametre, ustvarjene z umetno inteligenco, in samodejno prilagajanje z uporabo pravih plošč. Vendar pa bodo operaterji morda potrebovali dodatno usposabljanje, komponente po meri pa lahko zahtevajo več inšpekcijskih podatkov, preden postane model AI zanesljiv.
Tehnologija glave senzorja v standardni napravi 2026 Viscom AOI predstavlja visoko specializiran pristop k pridobivanju optičnih podatkov. Viscom se močno zanaša na sisteme kamer z več koti, ki obkrožajo osrednji pravokotni senzor visoke ločljivosti. Ta niz deluje v tandemu z naprednimi obrobnimi projekcijskimi moduli. Projektorji oddajajo natančne svetlobne vzorce po plošči, medtem ko nagnjene kamere zajemajo deformacije teh vzorcev na komponentah.
Viscom načrtuje to konfiguracijo strojne opreme posebej za prepoznavanje skritih napak. Nagnjene kamere pokukajo pod robove določenih komponent in pregledajo kosi J-lead paketov, ki ostanejo zakriti s pogledom od zgoraj navzdol. Globok 3D pregled se v celoti opira na te podatke z več perspektiv. Sistem rekonstruira zelo natančen 3D model PCBA, kar programski opremi omogoča izjemno natančno merjenje prostornine spajke in komplanarnosti komponent.
Viscomov vAI ProVision uporablja AI za analizo podatkov CAD in samodejno ustvarjanje nastavitev pregledov na podlagi tipov komponent in standardov IPC. Zmanjšuje ročno delo, kot je risanje inšpekcijskih območij in nastavitev višinskih omejitev, pomaga inženirjem pri hitrejšem ustvarjanju inšpekcijskih programov in osredotočanju na bolj zapletene komponente.
Viscom je zelo primeren za proizvodnjo z visoko mešanico in visoko zanesljivostjo, kot je avtomobilska in vesoljska proizvodnja. Njegova programska oprema vAI ProVision podpira hitrejše NPI in pogoste spremembe izdelkov, medtem ko večkotni pregled pomaga izpolniti stroge zahteve za pregled. Vendar pa lahko bolj zapletene inšpekcijske naloge zahtevajo dodatno nastavitev in integracijo sistema.
Da bi razumeli razlike med strojno in programsko opremo, si lahko ogledamo, kako oba sistema pristopita k postopku pregleda:
Funkcija sistema | Arhitektura SAKI | Arhitektura Viscom |
|---|---|---|
Zasnova primarnega senzorja | Ortogonalno visoke ločljivosti s faznim zamikom | Ortogonalno v kombinaciji z nizom kamer z več koti |
Strategija ublažitve senc | Večsmerna strukturirana svetlobna projekcija | Pregled fizične kamere pod kotom in obrobna projekcija |
NPI Software Engine | Centralizirano samodejno prilagajanje AI | Decentralizirani modeli vAI ProVision |
Idealno proizvodno okolje | Neprekinjeno predvajanje z veliko količino in nizko mešanico | Visoka mešanica, visoka zanesljivost (avtomobilska/vesoljska industrija) |
Povečanje zmogljivosti vAI ProVision pogosto zahteva globoko integracijo z Viscomovimi lastniškimi orodji za upravljanje podatkov. Odtis strojne opreme glave senzorja z več koti je lahko tudi večji od konkurenčnih sistemov, kar zahteva skrbno integracijo v obstoječe linije SMT. Kompleksna vrednotenja z umetno inteligenco, ki uporabljajo podatke iz vseh kamer pod kotom, hkrati uvajajo stroške obdelave, kar rahlo vpliva na čase ciklov na izjemno gostih ploščah.
Primerjava SAKI in Viscom AOI Machine zahteva analizo, kako njihove ustrezne nevronske mreže filtrirajo sprejemljive variacije PCB. Premiki sitotiska, ostanki fluksa in manjše razbarvanje substrata sprožijo lažno pozitivne rezultate v podedovanih sistemih. SAKI uporablja visoko centraliziran model AI, ki filtrira te vizualne anomalije tako, da daje prednost 3D topografskim podatkom pred 2D barvnimi različicami. Viscomove nevronske mreže izkoriščajo slikovne podatke z več koti za navzkrižno referenco anomalij, s čimer zagotavljajo, da se senca, ki jo povzroči ostanki fluksa, ne interpretira napačno kot manjkajoč file spajke.
Natančen nadzor nad pragovi zaupanja umetne inteligence se med obema platformama razlikuje. Viscom nudi inženirjem podrobne drsnike za prilagajanje strogosti modelov vAI ProVision, kar omogoča hitre prilagoditve na letenju. Sistem SAKI avtomatizira te pragove na podlagi neprekinjene učne zanke, pri čemer je potrebno manj ročnega posredovanja, vendar ponuja nekoliko manj možnosti takojšnje ročne preglasitve. Oba sistema učinkovito obravnavata globoko 3D-inšpekcijo skritih napak, čeprav Viscomovi fizični koti kamere zagotavljajo prednost pri pregledovanju zelo zapletenih geometrij PCBA z močnim senčenjem.
SAKI in Viscom uporabljata pregledovalne sisteme s pomočjo umetne inteligence za skrajšanje časa ročnega pregleda. SAKI zagotavlja jasne 3D slike napak in referenčne slike, medtem ko Viscom ponuja več pogledov kamer in podrobnejše podatke o pregledu. Oba sistema se lahko naučita iz povratnih informacij operaterja, da sčasoma zmanjšata ponavljajoče se lažne klice.
Oba sistema uporabljata podatke CAD in Gerber za programiranje brez povezave, vendar se njuna poteka dela razlikujeta. SAKI uporablja strukturiran postopek uravnavanja AI, ki se osredotoča na stabilen pregled, medtem ko Viscomov vAI ProVision uporablja vnaprej usposobljene modele AI za hitrejše ustvarjanje programov in zmanjšanje ročne nastavitve med NPI.
SAKI in Viscom podpirata IPC-CFX za integracijo z MES in drugo opremo SMT. Oba sistema lahko delita podatke AOI s stroji SPI in Pick-and-Place za prepoznavanje sprememb procesa in podporo samodejnim popravkom. To pomaga zmanjšati napake in izboljšati nadzor proizvodnje.
SAKI in Viscom pristopata k izzivu proizvodnje elektronike z različnimi inženirskimi filozofijami. SAKI daje prednost robustni stabilnosti optične strojne opreme in visoko centralizirani, avtomatizirani nastavitvi umetne inteligence za doseganje največje vgrajene konsistentnosti. Viscom se močno osredotoča na zajemanje senzorjev z več koti in hitro uvajanje programske opreme prek vAI ProVision, da prevladuje v visoko mešanih in kompleksnih okoljih.
Objekti, ki dajejo prednost dolgim proizvodnim serijam, združljivosti obstoječe flote SAKI in absolutni odpornosti na okoljske spremenljivke, bi morali SAKI uvrstiti v ožji izbor. V okoljih, ki zahtevajo hitre preobrate NPI, strogo 3D-skladnost za skrite napake in natančen nadzor nad parametri AI, bo Viscomova arhitektura zelo učinkovita.
Če želite nadaljevati z oceno AOI, izvedite naslednje korake:
Sestavite testno serijo svojih najbolj zapletenih PCBA, posebej vključno s ploščami z znanimi preteklimi napakami.
Načrtujte sprotne preskuse z obema prodajalcema na vašem aktivnem nadstropju SMT, da izmerite dejansko zmanjšanje števila lažnih klicev v dejanskih temperaturnih in vibracijskih pogojih.
Ocenite programski vmesnik z vašimi trenutnimi upravljavci strojev, da ocenite krivuljo učenja in pregledate ergonomijo postaje.
Preverite združljivost IPC-CFX z vašim obstoječim Manufacturing Execution System (MES), da zagotovite pravilno delovanje zapisovanja podatkov v zaprti zanki.
O: Viscom integrira nevronske mreže s podatki 3D obrobne projekcije. AI analizira večkotno 3D topografijo komponente ali spajkalnega spoja. Namesto da bi se zanašal na toga geometrijska pravila, model strojnega učenja razume naravno varianco sprejemljivih kotov spajkanja in postavitev komponent. To mu omogoča razlikovanje med resničnimi kritičnimi napakami in sprejemljivimi variacijami procesa, kar drastično zmanjša lažne alarme in čas ročnega pregleda.
O: Viscom na splošno ponuja hitrejši preobrat NPI zaradi svoje programske opreme vAI ProVision, ki agresivno uporablja vnaprej pripravljene modele AI na uvožene podatke CAD za samodejno ustvarjanje inšpekcijskih parametrov. SAKI ima orodja za samodejno programiranje, vendar njegov potek dela zahteva bolj metodično fazo prilagajanja, ki jo poganja umetna inteligenca, na prvih nekaj fizičnih ploščah, pri čemer daje prednost dolgoročni stabilnosti pred takojšnjo hitrostjo nastavitve.
O: Da. Obe platformi sta popolnoma opremljeni za pametne tovarniške ekosisteme. Podpirajo industrijske standardne komunikacijske protokole, vključno z IPC-CFX in SECS/GEM. To omogoča brezhibno integracijo z obstoječimi Manufacturing Execution Systems (MES) za beleženje podatkov v realnem času, sledljivost in povratne informacije v zaprti zanki z drugo linijsko opremo SMT.
O: Oba stroja uporabljata napredno slikanje za preslikavo topografije plošče. SAKI uporablja večsmerno strukturirano projekcijo svetlobe za odpravo senc, ki jih povzročajo visoke komponente. Viscom uporablja sistem kamer z več koti v kombinaciji z obrobno projekcijo, ki fizično pogleda pod robove komponent. Inteligentni algoritmi nato rekonstruirajo te podatke v natančen 3D model za pregled zakritih spajkalnih spojev.
O: Vzdrževanje strojne opreme vključuje rutinsko optično kalibracijo, čiščenje leč senzorjev in preverjanje poravnave projektorja, da se zagotovi natančnost osi Z. Vzdrževanje programske opreme je enako kritično. Inženirji morajo nenehno posodabljati centralizirane knjižnice komponent in upravljati premikanje modela AI tako, da sistemu vnašajo nove podatke, ko se zamenjajo dobavitelji komponent ali proizvajalci PCB.
O: Modeli AI se prilagajajo z zmožnostmi stalnega učenja in povratnimi zankami pametnega pregleda. Ko operater razvrsti anomalijo na novi komponenti kot lažno pozitivno, sistem posodobi svojo notranjo utež. Inženirji posodabljajo centralizirane knjižnice komponent brez povezave z dovajanjem podatkov AI CAD in vzorčnih slik novih delov, ne da bi zaustavili aktivno proizvodnjo.
