Ozka grla »izberi in postavi« neposredno zmanjšajo donosnost sestavljanja tiskanega vezja. Nenehno se borite za ravnovesje med hitrostjo surovega umeščanja, agilnostjo menjave in brezkompromisno kakovostjo izdelkov. Izbira napačne tehnološke platforme za površinsko montažo povzroči velike izpade, visoke stopnje odpadkov in napake pri namestitvi. Prisiljevanje stroja z velikim obsegom v okolje z visoko mešanico zagotavlja zamude pri namestitvi. Vodenje agilne platforme za trajno množično proizvodnjo duši vašo proizvodnjo.

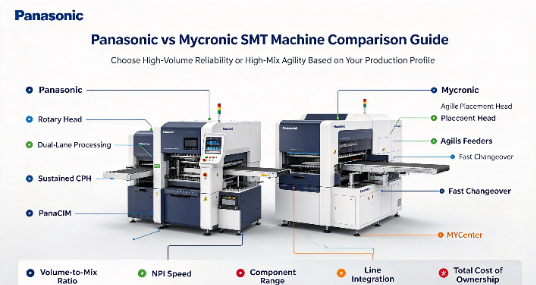

Ocenjevanje stroja SMT Panasonic v primerjavi z Mycronic pomeni preučevanje dejanskih proizvodnih zahtev, dolgoročne zanesljivosti in združljivosti linije. Panasonic zagotavlja trajno pretočnost ultra visoke hitrosti za velike vožnje. Mycronic vam omogoča hitre preklope in izjemno prilagodljivost komponent za dinamične razporede. Razčlenili bomo njihove arhitekturne razlike, programske ekosisteme in združljivost linij, da boste lahko optimizirali proizvodno učinkovitost na podlagi dejanskih operativnih podatkov.
Usklajenost produkcijskega profila: Panasonic se na splošno odlikuje v okoljih z visoko količino mešanja, nizko količino (HVLM), ki zahtevajo trajno pretočnost ultra visoke hitrosti, medtem ko je Mycronic zasnovan za visoko mešanje, nizko količino (HMLV) agilnost in hitre menjave.
Programska oprema in ekosistem: Mycronicov paket programske opreme daje prednost brezhibnemu NPI (predstavitev novih izdelkov) in upravljanju zalog, medtem ko se Panasonicov PanaCIM osredotoča na nadzor linije na ravni podjetja in stalno spremljanje proizvodnje.
Realnost integracije: Ocenjevanje katerega koli stroja SMT zahteva oceno združljivosti z obstoječimi zaslonskimi tiskalniki, pečmi za reflow in MES (Manufacturing Execution Systems), da se zagotovi brezhibna inline ali otočna konfiguracija.
Podpora in zanesljivost proizvajalca: dolgoročni uspeh je močno odvisen od proizvajalčevega globalnega servisnega omrežja, možnosti SLA in zanesljivosti njihove strojne opreme pod stalnim operativnim stresom.
Kazalo

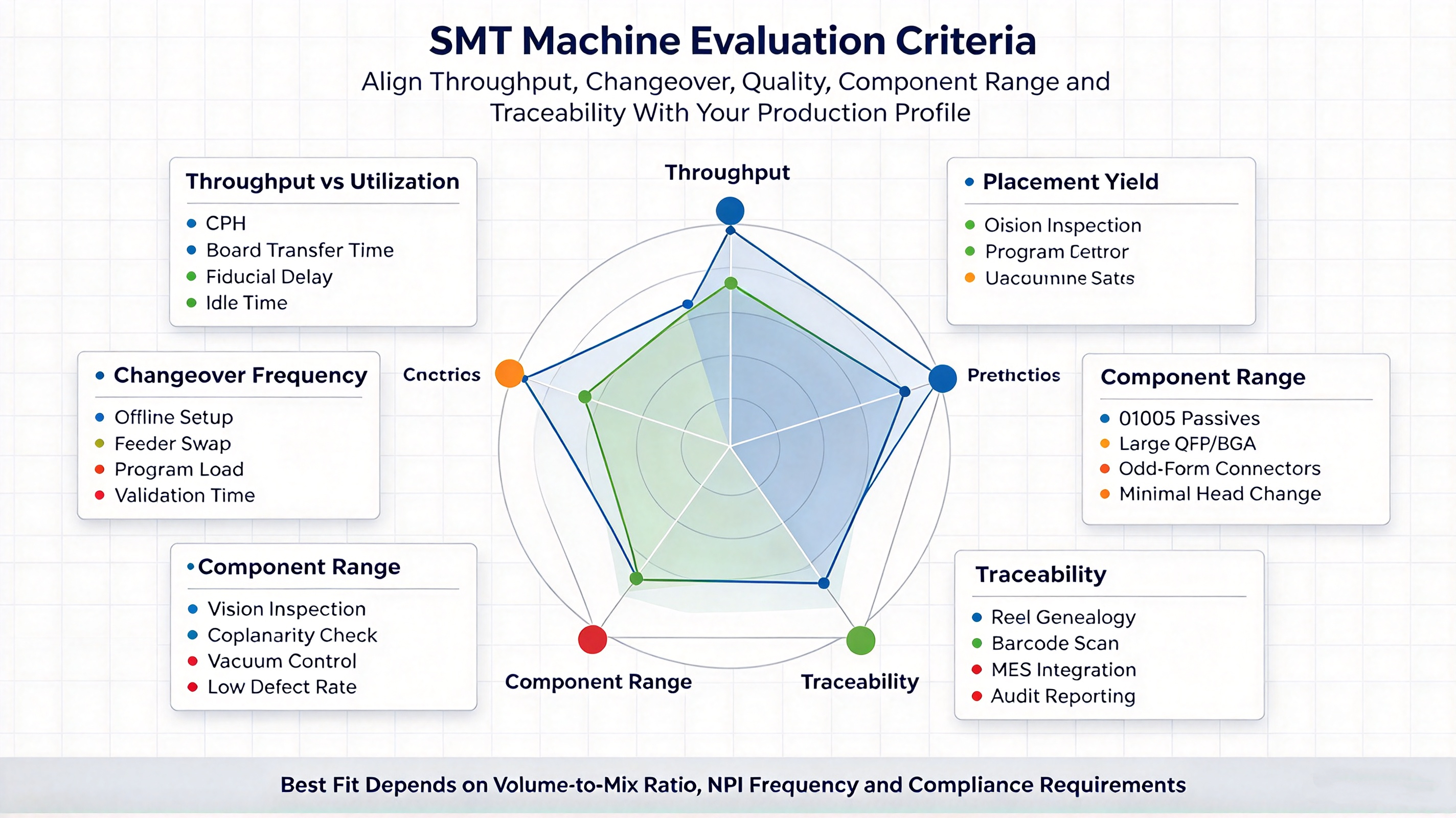

Teoretična hitrost namestitve zagotavlja osnovo za komponente na uro (CPH) z uporabo standarda IPC-9850. Vendar pa teoretični CPH le redko odraža dejansko tovarniško proizvodnjo. Resnična učinkovitost proizvodnje je odvisna od stopnje izkoriščenosti linije. Stroj, ki se ponaša s 100.000 CPH, ne pomeni nič, če več ur miruje med zapletenimi nastavitvami. Ocenjevanje stroja SMT zahteva izračun prepustnosti v realnem svetu. Upoštevati morate čase prenosa plošče, zakasnitve pri prepoznavanju fiducialnih elementov in intervale menjave šob. Okolja z veliko količino zahtevajo trajno CPH. Objekti z visoko mešanico dajejo prednost ohranjanju visoke izkoriščenosti kljub pogostim zaustavitvam proizvodnje. Ko vodite neprekinjeno linijo avtomobilske plošče, želite, da se glava nenehno premika. Ko zaženete prototipne serije, želite, da se naprava znova vzpostavi in deluje v nekaj minutah po zaključku opravila.
Število dnevnih menjav izdelka narekuje vašo potrebno zmogljivost podajalnika in hitrost nastavitve programske opreme. V obratu, ki izvaja deset različnih sklopov na izmeno, postane čas menjave glavno ozko grlo. Uspeh je odvisen od tega, kako hitro lahko operaterji zamenjajo napajalne banke, naložijo nove programe postavitve in preverijo vrednosti komponent. Stroji, zasnovani z zmožnostmi nastavitve brez povezave, omogočajo operaterjem, da pripravijo naslednje opravilo, medtem ko se trenutno izvaja. To drastično skrajša čas izpada stroja. Arhitektura podajalnika neposredno vpliva na to metriko. Masivni ali kompleksni podajalniki upočasnijo prehodni proces. Če vaši operaterji porabijo trideset minut za spajanje trakov in preverjanje kolutov za vsako novo opravilo, vaša stopnja izkoriščenosti strmo pade.
Visoke hitrosti namestitve ne smejo nikoli ogroziti kakovosti izdelka. Predelava gosto poseljenega tiskanega vezja poslabša zanesljivost in izgublja delovne ure. Sodobne platforme uporabljajo napredne sisteme vida, odpravljanje napak v realnem času in preverjanja koplanarnosti za ohranjanje visokih izkoristkov umestitve. Merila uspeha vključujejo zmožnost stroja, da zazna upognjene kable, preveri orientacijo komponente pred namestitvijo in samodejno prilagodi rahlo deformacijo plošče. Stopnje zavrnitev morajo ostati blizu ničle. To zahteva robustno mehansko stabilnost in natančen nadzor vakuuma na konici šobe. Padla komponenta ali nagnjen upor 0402 ustvari nočno moro na postaji za avtomatiziran optični pregled (AOI).
Miniaturizacija še naprej premika meje strojne opreme za sestavljanje. Zmogljiva platforma mora z absolutno natančnostjo ravnati z mikrokomponentami, kot so metrični čipi 01005 in 0201. Hkrati mora biti stroj opremljen z velikimi konektorji čudne oblike, težkimi induktorji in visokimi elektrolitskimi kondenzatorji. Uspeh je opredeljen s sposobnostjo opreme za upravljanje tega širokega nabora komponent brez potrebe po pretiranem ročnem posredovanju. Izogniti se želite šobam po meri ali specializiranim nameščajočim glavam, ki motijo standardni tok proizvodnje. Če vaš stroj zahteva ročno zamenjavo glave za namestitev 45 mm BGA, izgubite dragoceni proizvodni čas.
Regulirani sektorji, vključno z medicinskimi pripomočki, vesoljsko in avtomobilsko proizvodnjo, zahtevajo strogo sledljivost na ravni komponent. Merila uspeha vključujejo zmogljivost programske opreme stroja, da natančno zabeleži, kateri kolut komponente je bil uporabljen na določeni serijski številki plošče. To zahteva brezhibno integracijo s čitalniki črtne kode, inteligentnimi podajalniki in tovarniškimi omrežji MES. Sistem mora preprečiti, da bi operater naložil napačen kolut. Dokumentirati mora celoten postopek namestitve, da zadovolji stroge revizije skladnosti industrije. Ko revizor zahteva zgodovino namestitve določenega mikrokrmilnika, mora vaša programska oprema to poročilo ustvariti takoj.
Panasonic načrtuje svoje platforme na podlagi tehnologije rotacijske glave in toge modularnosti. Temeljna filozofija se osredotoča na stalno in neprekinjeno umestitev. Vrtljive glave omogočajo več šobam, da poberejo komponente hkrati in jih postavijo v hitrem zaporedju. S tem se izognete gibanju start-stop, ki je značilno za nekatere linearne sisteme. Ta mehanski pristop zmanjšuje tresljaje pri visokih hitrostih in zagotavlja dosledno natančnost med obsežnimi proizvodnimi serijami. Modularna zasnova omogoča objektom, da povečajo svoje linije z dodajanjem posebnih modulov za namestitev ali razdeljevanje, ko se zahteve po količini povečajo. Zgradite linijo, ki natančno ustreza vašim zahtevam glede prepustnosti, ne da bi pri tem pretirano vlagali v nepotrebno prilagodljivost.
Ko je primarni cilj trajna postavitev visoke hitrosti, so Panasonicove arhitekture odlične. Integracija dvopasovne obdelave omogoča stroju, da zapolni dve enaki plošči hkrati ali obdela dve različni plošči asinhrono. To odpravlja ozka grla pri prenosu plošče. Vrtljive namestitvene glave ohranjajo svoje ocene CPH tudi pri rokovanju z gosto mešanico standardnih pasivnih komponent. Togi portalni sistemi in napredni linearni motorji poganjajo namestitvene glave z agresivnimi profili pospeševanja. Povečate proizvodnjo na kvadratni meter tovarniške površine. Če morate namestiti milijone kondenzatorjev 0201 na teden, ta arhitektura z lahkoto prenese obremenitev.
Panasonic integrira popravke namestitve, ki jih poganja umetna inteligenca, da ohrani zanesljivost pri nenehnih delovnih obremenitvah. Stroji spremljajo podatke o umestitvah v realnem času. Samodejno se prilagajajo mikroskopskim premikom v poravnavi plošč ali variacijam komponent. Strojništvo se osredotoča na robustne, težke ulitke, ki so odporni na toplotno raztezanje in vibracije. Ta inteligentna komunikacija se razteza po celotni proizvodni liniji. Stroj vrne podatke nazaj v zaslonski tiskalnik, da popravi odmike spajkalne paste, preden povzročijo napake pri namestitvi. Dobite samopopravljajočo se linijo, ki teče po izmenah hkrati z minimalnim posredovanjem operaterja.
Inteligentni napajalni sistem obravnava komponente v razsutem stanju za nemoteno delovanje. Panasonic uporablja zmogljivosti delovanja brez spajanja. Operaterji pritrdijo nov kolut komponent na kolut, ki mu poteče rok trajanja, ne da bi ustavili stroj. Napajalni vozički omogočajo hitro menjavo. Operaterji uporabljajo popolnoma novo skupino predhodno preverjenih komponent. Ta arhitektura podpira neprekinjeno proizvodnjo. Stroj deluje več dni ali tednov z eno družino izdelkov. Porabite manj časa za podiranje nastavitev in več časa za potiskanje plošč skozi peč za reflow.
Panasonicovi ekosistemi uspevajo v okoljih, kjer obseg narekuje donosnost. Pogodbeni proizvajalci in proizvajalci originalne opreme, ki proizvajajo potrošniško elektroniko, pametne telefone, avtomobilske nadzorne module in nize LED razsvetljave, imajo od te arhitekture velike koristi. Ti objekti doživljajo redke menjave in zahtevajo stalno zanesljivost na ravni podjetja. Stroji delujejo 24/7. Predstavljajo optimalno izbiro za proizvodne strategije velike količine in nizke mešanice. Če je vaš proizvodni urnik v petek enak kot v ponedeljek, Panasonic zagotavlja stabilnost, ki jo potrebujete.
Mycronic pristopa k sestavljanju s poudarkom na izjemni prilagodljivosti in nastavitvi, ki temelji na programski opremi. Inženirska filozofija daje prednost sposobnosti ravnanja s katero koli komponento, na kateri koli plošči, kadar koli. Namesto da bi se zanašal na ogromne rotacijske glave, Mycronic uporablja zelo okretne namestitvene glave v kombinaciji s prefinjenimi zbirkami orodij. Ta arhitektura se integrira z njihovo lastniško tehnologijo jet tiskanja. Objekti nanesejo spajkalno pasto sproti, ne da bi potrebovali šablone po meri za vsako novo revizijo plošče. Odpravite zamude pri nabavi šablon in začnete graditi prototipe isti dan, ko prejmete gole plošče.
Sistem podajalnika Agilis poganja Mycronicovo optimizacijo preklopa. Ti podajalniki nimajo kompleksnih gibljivih delov. Za napredovanje traku se zanašajo na stroj. Operaterji naložijo nov kolut v podajalnik v nekaj sekundah brez orodja ali spajanja traku. Pristop, osredotočen na programsko opremo, omogoča celovito nastavitev brez povezave. Operaterji programirajo stroj, potrdijo vrednosti komponent in naložijo podajalnike Agilis v nabojnike, medtem ko stroj aktivno gradi drug izdelek. Ta arhitektura zmanjša čas izpadov med uvedbami novih izdelkov. Dokončano delo zamenjate za nov prototip v minutah namesto v urah.
Mycronic uporablja napredne sisteme vida na letenju. Kamere, nameščene neposredno na namestitveno glavo, pregledujejo komponente, ko potujejo od podajalnika do plošče. To odpravlja potrebo po potovanju do stacionarne navzgor obrnjene kamere za standardne dele. Ta integracija ekosistema se razširi na združevanje platforme za umestitev z rešitvami Mycronic 3D SPI in AOI. Stroji si izmenjujejo podatke o pregledu. Ustvarjajo sistem z zaprto zanko, ki izboljša splošno kakovost linije in samodejno označuje potencialne trende napak. Napake pri postavitvi ujamete, preden plošča vstopi v peč za reflow.
Platforme Mycronic upravljajo s širokim naborom vrst komponent, ne da bi zahtevale specializirane namestitvene glave ali obsežno mehansko rekonfiguracijo. Stroji brezhibno prehajajo iz postavljanja 01005 pasivnih na velike QFP-je, BGA-je in konektorje čudne oblike. Banke inteligentnih orodij samodejno zamenjajo šobe v nekaj sekundah glede na programsko opremo. Ta vsestranskost zagotavlja, da se zelo zapletene plošče z različnimi seznami materialov sestavijo v enem prehodu. Za dele nenavadnih oblik vam plošč ni treba napeljati do sekundarne postaje za ročno postavitev.
Platforme Mycronic ustrezajo objektom, ki zahtevajo maksimalno agilnost v primerjavi s surovim CPH. Pogodbeni proizvajalci, specializirani za vesoljsko, obrambno, medicinsko izdelavo prototipov in specializirane industrijske kontrole, popolnoma ustrezajo temu profilu. Ta okolja obravnavajo več dnevnih menjav, sestavljajo kompleksne plošče v majhnih serijah in se soočajo s stalnimi popravki načrta. Zaradi zmožnosti prehoda iz enega zapletenega izdelka v popolnoma drugega v nekaj minutah je ta arhitektura nepogrešljiva za operacije z visoko mešanico in nizko količino. Če se vaš proizvodni urnik spremeni trikrat na dan, Mycronic poskrbi, da se vaša vretena vrtijo.
Panasonic uporablja toge okvirje in vrtljive glave za ohranjanje visoke hitrosti in natančnosti namestitve, zaradi česar je primeren za velike količine standardnih komponent. Mycronic ima nižjo neobdelano hitrost, vendar ohranja stabilno natančnost v širšem obsegu kompleksnih komponent. Oba uporabljata napredne sisteme vida za pregled komponent in zmanjšanje napak pri namestitvi.
Panasonic uporablja podajalne vozičke, ki jih je mogoče pripraviti brez povezave, kar dobro deluje pri ponavljajoči se proizvodnji velikih količin. Mycronic uporablja podajalnike Agilis in nastavitev, ki temelji na programski opremi, da podpira hitrejše menjave izdelkov. Lahko uvozi podatke CAD in BOM, poenostavi nalaganje podajalnika in pospeši proizvodnjo prvega artikla, zaradi česar je bolj prilagodljiv za pogosto NPI in prototipno delo.
Panasonic PanaCIM se osredotoča na nadzor proizvodnje v celotni tovarni, upravljanje z materiali, integracijo MES in prediktivno vzdrževanje. Mycronic MYCenter se bolj osredotoča na hitro nastavitev, inventar komponent in upravljanje NPI. PanaCIM je zasnovan za nadzor velike proizvodnje, medtem ko MYCenter podpira prilagodljivo proizvodnjo in pogoste menjave.
Panasonic na splošno zagotavlja višjo CPH na kvadratni meter s pomočjo visoke hitrosti in dvopasovne obdelave, vendar podajalni vozički in območja za namestitev brez povezave zahtevajo dodaten prostor. Mycronic lahko zagotovi nižji izkoristek na kvadratni meter, medtem ko njegovi kompaktni podajalniki Agilis zahtevajo manj prostora za shranjevanje. Izbira je odvisna od tega, ali ima tovarna prednost največja moč ali prilagodljiva nastavitev.
Panasonic ima veliko globalno servisno mrežo, ki podpira nadomestne dele, dolgoročno servisiranje in neprekinjena proizvodna okolja. Mycronic zagotavlja specializirano tehnično podporo in oddaljeno diagnostiko, ki je tesno povezana s svojim programskim ekosistemom. Oba podpirata dolgotrajno delovanje strojev, vendar sta njuna servisna modela zasnovana za različne proizvodne potrebe.
Značilnost/atribut | Panasonicova arhitektura | Mikronska arhitektura |
|---|---|---|
Primarna moč | Vztrajen pretok ultra visoke hitrosti | Ekstremna okretnost in prilagodljivost menjave |
Feeder System | Inteligentno delovanje na osnovi vozička, brez spajanja | Posamezni podajalniki Agilis, polnjenje brez orodja |
Hitrost NPI | zmerno; zahteva pripravo vozička | Izjemno hitro; programsko vodena nastavitev |
Obseg komponent | odlično; uporablja modularne natančne glave | Ogromen; obravnava čudne oblike brez sprememb glave |
Programska oprema Focus | PanaCIM: Podjetniški linijski nadzor & MES | MYCenter: Hitra nastavitev in sledenje inventarju |
Idealno okolje | Visoka glasnost, nizka mešanica (HVLM) | Visoka mešanica, nizka glasnost (HMLV) |
Predstavitev nove platforme uvaja krivuljo učenja za programiranje in delovanje. Panasonicovi sistemi zahtevajo, da operaterji razumejo zapleteno upravljanje vozička, tehnike ponovnega nalaganja brez spajanja in navigacijo programske opreme podjetja. Sistemi Mycronic zahtevajo, da se operaterji prilagodijo programsko zahtevnim vmesnikom in edinstveni mehaniki podajalnika. Tveganje napak operaterja se v prehodnem obdobju poveča. To ublažite tako, da pred namestitvijo obsežno izkoristite programe usposabljanja prodajalcev. Uporabite intuitivne funkcije uporabniškega vmesnika obeh platform in ustvarite standardizirane notranje operativne postopke. To operaterjem zagotavlja samozavestno upravljanje nastavitev in odpravljanje manjših napak brez klica inženirjev.
Integracija sodobne platforme v linijo s starejšo, nekomunikativno opremo predstavlja velika tveganja. Nov stroj ne more optimizirati proizvodnje, če stari zaslonski tiskalnik ali peč za reflow ustvarjata ozko grlo. Starejša oprema nima komunikacijskih protokolov, ki so potrebni za zaprto zanko. To ublažite tako, da uvedete rešitve vmesne programske opreme ali zagotovite, da vsa oprema ustreza standardiziranim protokolom SMEMA ali novejšim protokolom IPC-HERMES-9852. Nadgradite obstoječo opremo za inšpekcijo, da bo ustrezala prepustnosti in komunikacijskim zmogljivostim novega stroja za postavitev. Če želite doseči pravo učinkovitost, morate govoriti v celoti.
Zavezanost kateri koli znamki pomeni zavezanost njihovemu lastniškemu feeder ekosistemu. Napajalniki predstavljajo ogromno operativno naložbo. Če objekt izbere platformo, vendar ne uspe pridobiti dovolj podajalnikov za podporo nastavitve brez povezave, učinkovitost stroja drastično pade. Tveganje je zaklenjeno v sistem, ki se ne more prilagoditi prihodnjim proizvodnim potrebam. To ublažite z natančnim modeliranjem na podlagi trenutnega in predvidenega inventarja komponent. Izvajajte postopne nakupovalne strategije. Pridobite osnovni stroj z dovolj podajalniki za takojšnje potrebe, medtem ko proračun za dodatne napajalne banke, ko bo kompleksnost izdelka rasla.
Noben stroj ni objektivno boljši v vakuumu. Učinkovitost in kakovost izdelka sta v celoti odvisni od razmerja med prostornino in mešanico vašega obrata in primernosti specifične proizvodne linije. Panasonic prevladuje v okoljih, kjer stalna hitrost in neprekinjeno delovanje zagotavljata donosnost. Mycronic vodi v okoljih, kjer je zmožnost hitrega preklapljanja med zapletenimi gradivi majhnega obsega vaša glavna konkurenčna prednost. Usklajevanje arhitekturnih prednosti stroja z dejanskimi vsakodnevnimi operativnimi realnostmi vaše tovarne preprečuje draga ozka grla.
Za dokončanje ocene opreme naredite naslednje korake:
Izvedite natančno časovno študijo o trenutnih ozkih grlih pri prehodu v vašem obratu, da kvantificirate izgubljene proizvodne ure.
Preglejte svoj obstoječi inventar podajalnika in mešanico komponent, da ugotovite, katera arhitektura podajalnika najbolje podpira vaše dnevne operacije.
Od obeh proizvajalcev zahtevajte predstavitev časa do obsega z uporabo najbolj zapletenega in zahtevnega sklopa PCB v vašem obratu.
Ocenite integracijske zmogljivosti vaše obstoječe MES in opreme za inšpekcijo s paketoma programske opreme PanaCIM in MYCenter.
O: Stroji Panasonic so zasnovani za proizvodnjo velikih količin z nizko mešanico, pri čemer uporabljajo rotacijske glave za trajno in izjemno hitro postavitev. Stroji Mycronic se osredotočajo na okolja z visoko mešanico in nizko količino, pri čemer dajejo prednost hitrim menjavam, agilnosti, ki jo poganja programska oprema, in prilagodljivemu ravnanju s komponentami za pogoste prehode izdelkov.
O: Mycronic na splošno blesti pri NPI. Njegov paket MYCenter, osredotočen na programsko opremo, v kombinaciji s podajalnim sistemom Agilis brez orodja omogoča operaterjem programiranje novih plošč in nalaganje komponent bistveno hitreje kot tradicionalni sistemi, ki temeljijo na vozičkih. To zmanjša čas izpadov med izdelavo prototipa.
O: Obe znamki uporabljata napredne kamere in programsko opremo za zmanjšanje napak. Panasonic se za neprekinjeno uporabo zanaša na robustno mehansko stabilnost in popravke namestitve, ki jih poganja umetna inteligenca. Mycronic uporablja naglavne sisteme za opazovanje na letenju za neprekinjeno pregledovanje komponent in takojšnje prilagajanje različnim tipom komponent brez upočasnitve.
O: Da, z uporabo standardiziranih protokolov SMEMA ali IPC-HERMES-9852 lahko fizično posredujejo plošče drug drugemu. Vendar pa mešanje blagovnih znamk zaplete integracijo programske opreme, od operaterjev zahteva, da se naučijo dveh različnih vmesnikov, in prisili objekt, da vzdržuje dva popolnoma različna lastniška podajalnika inventarja.
O: Panasonic uporablja inteligentne sisteme, ki temeljijo na vozičku in so zasnovani za nakladanje razsutega tovora in neprekinjeno delovanje brez spajanja, kar je idealno za dolge vožnje. Mycronic uporablja sistem Agilis, ki vključuje posamezne podajalnike brez orodja, ki se takoj zaskočijo in optimizirajo hitrost za pogoste nastavitve brez povezave.
O: Oba zahtevata dosledno upoštevanje dnevnih, tedenskih in letnih kalibracijskih rutin, vključno s čiščenjem šob, preverjanjem vakuuma in mazanjem osi. Dolgoročna zanesljivost je v veliki meri odvisna od upoštevanja teh razporedov in uporabe proizvajalčevih globalnih servisnih omrežij za periodično temeljito vzdrževanje.
