Pri proizvodnji s tehnologijo površinske montaže (SMT) z visoko gostoto se finančni vpliv lažnih klicev in napak eksponentno poveča z miniaturizacijo komponent. Pri nameščanju komponent 0201m in 01005 se ekipe za inženiring in kakovost trudijo uravnotežiti pretok pregledov z absolutno natančnostjo. Podedovani sistemi za avtomatizirano optično pregledovanje (AOI) so v veliki meri odvisni od ročne nastavitve praga. To vodi do utrujenosti operaterja, nedosledne klasifikacije napak in proizvodnih ozkih grl med uvajanjem novega izdelka (NPI).
Reševanje teh ozkih grl zahteva ocenjevanje platform 3D AOI naslednje generacije. Ta analiza primerja optično strojno opremo, ekosisteme programske opreme, ki jih poganja umetna inteligenca, in realnost delovanja arhitektur Pemtron in SAKI. Ocenjujemo, kako različne projekcijske tehnologije in modeli strojnega učenja vplivajo na odkrivanje napak v tovarni. Naučili se boste, kateri sistem se najbolje ujema z določenimi proizvodnimi okolji, kar bo vaši ekipi omogočilo optimizacijo hitrosti linije brez žrtvovanja nadzora kakovosti.
Arhitektura strojne opreme narekuje osnovno natančnost: Pemtron uporablja napredno projekcijo barvnega vzorca Moiré 3D za zelo podrobno profiliranje spajkalnih spojev, medtem ko SAKI poudarja stabilnost togega portala in hiter zajem slike za dosledno ponovljivost.
Implementacija umetne inteligence se razlikuje po obsegu: Obe platformi izkoriščata strojno učenje, vendar se njuna uporaba razlikuje – Pemtron se močno osredotoča na samodejno programiranje in skrajšanje časa nastavitve NPI, medtem ko SAKI daje prednost filtriranju napak, ki ga poganja umetna inteligenca, da zmanjša stopnjo napačnih klicev.
Kompromisi med prepustnostjo in ločljivostjo: Izbira med temi sistemi zahteva ujemanje vidnega polja (FOV) stroja in zmogljivosti ločljivosti kamere (npr. 12 MP proti 25 MP) z vašo specifično hitrostjo linije in zahtevami glede gostote komponent.
Pripravljenost na pametno tovarno in sinergija zaprte zanke: Oba sistema podpirata standarde industrije 4.0 (IPC-CFX, Hermes), vendar njuna zmožnost brezhibne integracije z obstoječimi sistemi za pregledovanje spajkalne paste (SPI) in avtomatizirano rentgensko pregledovanje (AXI) narekuje resnično vodenje procesov v zaprti zanki.
Kazalo
Sistemi AOI morajo uravnotežiti lažne klice in zgrešene napake. Preveč lažnih klicev poveča ročni pregled in obremenitev operaterja, medtem ko lahko zgrešene napake povzročijo težave s kakovostjo in stroške garancije. Proizvajalci bi morali preizkusiti sisteme AOI z dejanskimi proizvodnimi ploščami, da bi potrdili, da lahko zmanjšajo lažne alarme, medtem ko še vedno zaznavajo spajkalne kroglice, premostitev in nezadostno spajkanje.
Hitrost pregledovanja AOI se mora ujemati s preostalim delom linije SMT, da se izognemo ozkim grlom v proizvodnji. Večje vidno polje (FOV) lahko pregleda več komponent hkrati in skrajša čas cikla, vendar morata kakovost slike in natančnost osi Z ostati stabilni. Proizvajalci bi morali pri izbiri sistema uravnotežiti FOV, hitrost pregleda in kompleksnost PCB.
Fast New Product Introduction (NPI) pomaga proizvajalcem pri pogostih spremembah izdelkov. Sodobni sistemi AOI lahko uvozijo podatke ODB++ ali Gerber, identificirajo komponente in samodejno ustvarijo osnovne nastavitve pregledovanja. To zmanjša ročno programiranje in lahko skrajša čas nastavitve iz dni v ure.

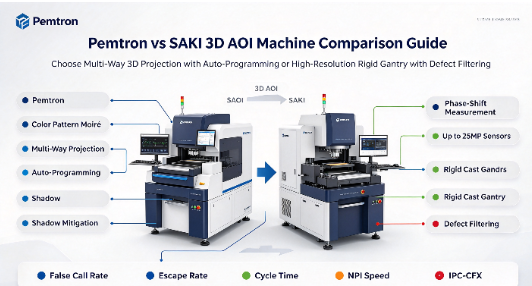

Pri ocenjevanju sistema Pemtron v primerjavi s sistemom SAKI AOI je glavna razlika v njunih metodah optičnega zajema. Pemtron se v veliki meri zanaša na večsmerno projekcijo in barvni vzorec Moiré tehnologije. Ta pristop projicira natančne vzorce rešetk na tiskano vezje iz več kotov. Ko ti svetlobni vzorci zadenejo ukrivljene spajkalne fileje ali telesa komponent, se črte deformirajo. Kamera zajame to deformacijo, programska oprema pa izračuna natančno višino in prostornino na podlagi faznega premika mreže.
Ta strategija več projekcij je odlična pri odpravljanju senčnih učinkov. Visoke komponente, kot so elektrolitski kondenzatorji, releji ali veliki priključki, pogosto blokirajo svetlobo, da bi dosegla sosednje mikropasivne naprave. S projiciranjem svetlobe iz štirih ali osmih različnih kotov Pemtron zagotovi, da vsak kotiček spajke prejme ustrezno osvetlitev. To preprečuje slepe kote in omogoča natančno 3D profiliranje tudi v gosto poseljenih regijah plošč.
SAKI združuje kamere visoke ločljivosti od 12 MP do 25 MP s tehnologijo merjenja faznega zamika za pregled majhnih komponent, kot je 0201m. Telecentrične leče pomagajo vzdrževati natančne meritve v celotnem vidnem polju (FOV), kar omogoča sistemu, da uravnoteži hitrost pregleda s podrobnostmi, potrebnimi za mikrokomponente in spajkalne spoje.
Stabilne strukture stroja preprečujejo, da bi vibracije vplivale na kakovost slike AOI. SAKI uporablja togo konstrukcijo portala za izboljšanje stabilnosti med hitrim skeniranjem, medtem ko Pemtron uporablja linearne motorje in natančne kodirnike za gladko premikanje. Oba dizajna podpirata ponovljive preglede, vendar uporabljata različne pristope za nadzor vibracij in gibanja.
Pemtron uporablja AI za pospešitev nastavitve predstavitve novega izdelka (NPI). Programska oprema uvozi podatke CAD, prepozna pakete komponent in samodejno uporabi ustrezne nastavitve pregledov. Inženirji morajo le pregledati in prilagoditi predlagane parametre, medtem ko se lahko sistem uči iz teh sprememb za izboljšanje prihodnjega programiranja in skrajšanje časa nastavitve.
Medtem ko se Pemtron osredotoča na programsko stran, SAKI AOI Systems uporablja AI predvsem za filtriranje napak med proizvodnjo. SAKI trenira svoje nevronske mreže na milijonih resničnih spajkalnih spojev. Umetna inteligenca razume subtilne vizualne razlike med kritično napako in benigno anomalijo ter deluje podobno kot izkušen človeški inšpektor.
Različni ostanki fluksa pogosto sprožijo lažne alarme za nezadostno spajkanje na podedovanih strojih. SAKIjeva umetna inteligenca prepozna teksturo in odbojne vzorce fluksa. Zaduši alarm in omogoči prehod plošče brez posredovanja operaterja. Ta ciljno usmerjena uporaba strojnega učenja neposredno napade stopnjo lažnih klicev, s čimer osvobodi osebje za nadzor kakovosti, da se osredotoči na dejanska odstopanja v procesu, namesto da lovi navidezne napake.
Visoki konektorji, kondenzatorji in RF ščiti lahko ustvarijo sence, ki skrijejo bližnje majhne komponente pred kamerami, usmerjenimi od zgoraj navzdol. Napredni sistemi 3D AOI uporabljajo kamere s stranskim kotom in večsmerno osvetlitev za pregled teh območij. To izboljša vidljivost spajkalnih spojev in zmanjša slepe lise na ploščah z visoko gostoto.
Majhne komponente, kot sta 0201m in 01005, zahtevajo pregled visoke ločljivosti. Sistemi 3D AOI uporabljajo natančne meritve osi Z za zaznavanje majhnih sprememb višine in napak, kot je nagrobnik. To pomaga preprečiti, da bi slabe spajkalne povezave prešle v naslednjo fazo proizvodnje.
Sistemi 3D AOI merijo prostornino, višino in obliko spajkalnega spoja, namesto da samo preverjajo, ali je spajka prisotna. To pomaga odkriti nezadostno spajkanje, prekomerno spajkanje in možne premostitve, ki jih je težko opaziti z 2D pregledom. Natančne 3D meritve podpirajo tudi inšpekcijske zahteve IPC-A-610 razreda 3.
Za poenostavitev postopka ocenjevanja so v naslednjih tabelah razčlenjene osnovne arhitekturne razlike in posebne strategije za odkrivanje napak, ki jih uporabljajo sodobne platforme 3D AOI.

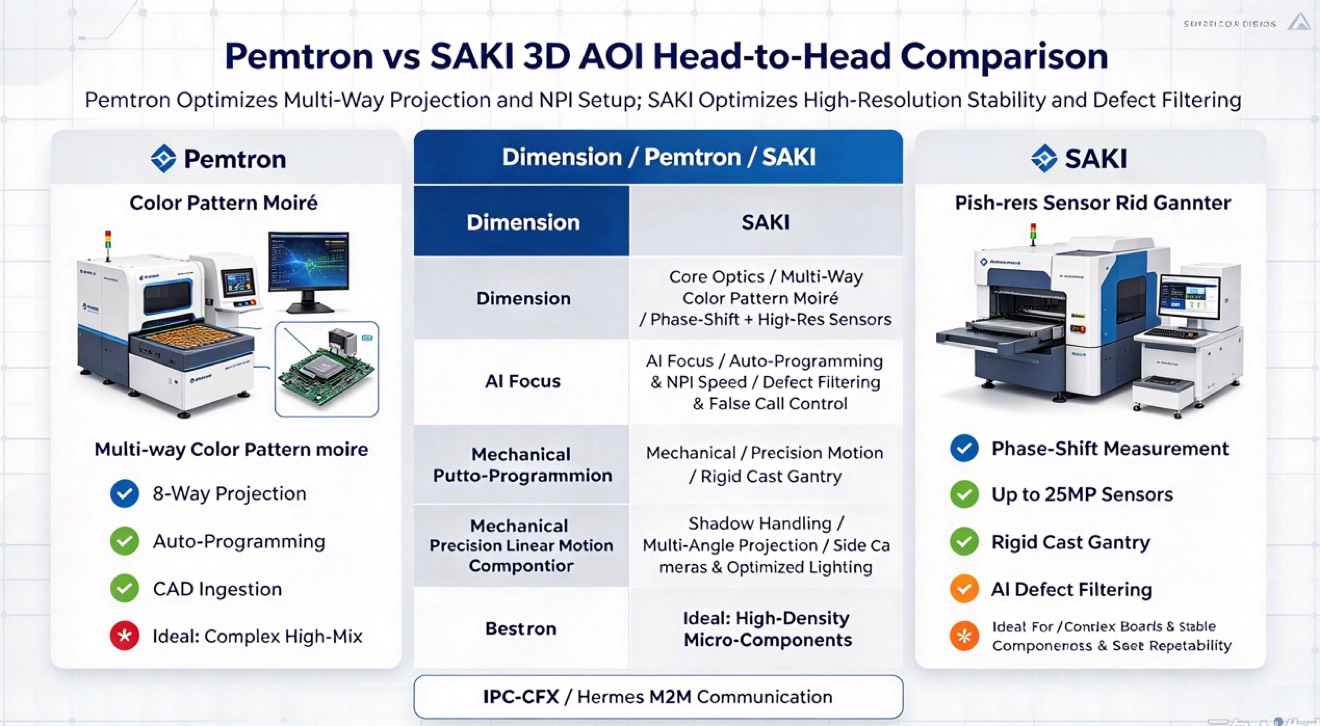

Funkcija/zmogljivost | Pemtron 3D AOI arhitektura | SAKI 3D AOI arhitektura |
|---|---|---|
Primarna 3D tehnologija | Moiré projekcija barvnega vzorca (večsmerna) | Merjenje faznega premika s senzorji visoke ločljivosti |
Ločljivost kamere | CMOS visoke hitrosti (običajno 12 MP - 15 MP) | Možnosti ultra visoke ločljivosti (do 25 MP) |
Mehanska zgradba | Natančni linearni motorji, gladek nadzor gibanja | Težka toga lita platforma za največjo stabilnost |
Območje fokusa AI | Samodejno programiranje, zaužitje CAD, hitrost NPI | Filtriranje napak, zatiranje lažnih klicev |
Zmanjšanje senc | 8-smerna projekcija odpravlja mrtve kote | Stranske kamere in optimizirani koti osvetlitve |
Vrsta napake | Izziv odkrivanja | Strategija rešitve 3D AOI |
|---|---|---|
Nagrobnik (01005) | Komponenta je premajhna za 2D zaznavanje robov. | Preslikava višine na osi Z zazna dvigovanje na mikronski ravni. |
Nezadostna zaokrožitev pete | Skrit za povodcem galebjih kril. | Večkotna projekcija osvetli za vodilom. |
Težave s koplanarnostjo (BGA) | Napake so v celoti skrite pod embalažo. | Meritev nagiba zgornje površine paketa na osi Z. |
Združevanje tokov | Posnema odsev dejanske spajke. | Nevronske mreže AI razvrščajo teksturo fluksa v primerjavi s spajkanjem. |
Pemtron in SAKI podpirata komunikacijske standarde M2M, kot sta IPC-CFX in Hermes. Ti standardi omogočajo strojem AOI, da v realnem času delijo podatke o napakah z MES in drugo proizvodno opremo. To inženirjem pomaga spremljati trende kakovosti, prej prepoznati proizvodne težave in zmanjšati nepotrebne odpadke.
Povezovanje podatkov SPI, AOI in AXI pomaga proizvajalcem hitreje najti vir napak na PCB. SPI preveri spajkalno pasto, AOI zazna vidne napake, AXI pa pregleda skrite spajkalne spoje, kot so tisti pod BGA. Skupna raba teh podatkov prek proizvodne linije podpira hitrejše reševanje težav in boljši nadzor nad procesom.
Redna kalibracija pomaga strojem AOI vzdrževati natančnost inšpekcije skozi čas. Prah, temperaturne spremembe in šibkejša osvetlitev LED lahko vplivajo na kamere in meritve na osi Z. Sodobni sistemi uporabljajo orodja za samodejno umerjanje za prilagoditev ostrenja kamere, osvetlitve in 3D meritev, kar pomaga zmanjšati zamik meritev in lažne klice.
Jasni programski vmesniki in ustrezno usposabljanje operaterjem pomagajo natančneje pregledati napake. Sodobni sistemi AOI lahko prikažejo 3D slike napak, referenčne slike in poudarjena problematična področja, kot so dvignjeni vodi ali spajkalni mostički. To olajša razumevanje napak, zmanjša utrujenost operaterja in izboljša doslednost pregledov v različnih izmenah.
Izbira prave inšpekcijske platforme zahteva ujemanje zmogljivosti stroja z vašimi specifičnimi proizvodnimi izzivi. Za dokončanje ocene sledite tem korakom:
Preglejte svoje trenutne podatke o napakah, da ugotovite, ali je vaša primarna težava čas programiranja ali občutljivost algoritma.
Obema prodajalcema zagotovite svojo najbolj zapleteno proizvodno ploščo z visoko gostoto in izmerite njun dejanski čas programiranja NPI od začetka.
Preverite fizično kakovost izdelave portalnih sistemov in upoštevajte, kako vibracije vplivajo na jasnost slike pri največji zahtevani hitrosti linije.
Preverite, ali lahko izbrani sistem uspešno potiska in vleče podatke iz vaših obstoječih naprav SPI in omrežja MES z uporabo standardov IPC-CFX.
O: Moiré projekcija odda natančne mrežne vzorce na ploščo. Ko mreža pade čez ukrivljene zareze spajkanja ali visoke komponente, se črte deformirajo. Kamera zajame to deformacijo, programska oprema pa uporablja algoritme faznega premika za izračun natančne 3D višine in prostornine predmeta, kar zagotavlja zelo natančne topografske podatke.
O: Kamera s 25 milijoni slikovnih pik zajame ogromne količine podrobnosti v eni sami sliki. To napravi omogoča, da vzdržuje veliko vidno polje (FOV), medtem ko še vedno razločuje mikroskopske podrobnosti komponent 0201m in 01005. Zagotavlja visoke hitrosti pregleda brez žrtvovanja ločljivosti, potrebne za odkrivanje mikronapak.
O: Pregled SMT zahteva, da se optična glava hitro premika in nenadoma ustavi. To gibanje ustvarja kinetično energijo in vibracije. Togi in težki portali v trenutku absorbirajo te vibracije. To preprečuje tresenje leče fotoaparata med zajemanjem slike, s čimer se odpravi zamegljenost in zagotovi dosledne, ponovljive meritve.
O: AI uporablja nevronske mreže, naučene na milijonih spajkalnih spojev v resničnem svetu. Nauči se razlikovati med kritičnimi napakami in neškodljivimi vizualnimi anomalijami, kot so različni ostanki fluksa ali rahla razbarvanost blazinice. S prepoznavanjem teh benignih vzorcev AI zatre alarm in prepreči lažni klic.
O: IPC-CFX je industrijski standardni komunikacijski protokol stroj-stroj (M2M). Stroju AOI omogoča nemoteno deljenje podatkov o napakah v realnem času z drugo opremo, kot so stroji SPI, monterji za vstavljanje in namestitev in tovarniška programska oprema MES, kar omogoča avtomatiziran nadzor procesov v zaprti zanki in napredno analitiko.
O: Da. Napredni sistemi ublažijo sence z uporabo večsmernih projektorjev in stranskih kamer. Osvetlitev plošče iz več različnih zornih kotov zagotavlja, da svetloba doseže pod visokimi komponentami, kar sistemu omogoča natančno profiliranje manjših pasivov, ki se nahajajo v ozkih območjih z visoko gostoto.
