Standardizacija miniaturiziranih komponent (metrika 0201 in nižja) in kompleksnih paketov IC je 3D avtomatsko optično pregledovanje (AOI) naredila obvezna vrata kakovosti, pri čemer se je fokus preusmeril z osnovnega odkrivanja napak na napredno meroslovje, odpravo lažnih klicev in brezhibno integracijo podatkov. Proizvajalci PCBA se soočajo s kritičnim kompromisom med prepustnostjo pregledov (čas cikla) in absolutno natančnostjo meritev. Visoke stopnje napačnih klicev ustvarjajo sekundarna ozka grla na postajah za ročni pregled, kar izniči hitrostne prednosti linije SMT, medtem ko lahko obsežni slikovni podatki obremenijo tovarniška IT omrežja. Izbira med napravo Mirtec in Camtek 3D AOI zahteva analizo njunih različnih optičnih arhitektur, ekosistemov programske opreme, zahtev po infrastrukturi IT in uskladitev s specifičnimi produkcijskimi okolji (npr. križanje visoke mešanice/majhne količine v primerjavi z naprednim polprevodniškim pakiranjem).
Optična arhitektura: Mirtec se zanaša na kamere z ultra visoko ločljivostjo od zgoraj navzdol (do 25 MP) v kombinaciji z večfrekvenčno projekcijo robov Moiré, ki je optimizirana za hiter inšpekcijski pregled SMT na celotni plošči.
Osredotočenost na meroslovje: Camtek izkorišča svoje globoke korenine v polprevodnikih in naprednem nadzoru embalaže ter ponuja vrhunske meroslovne zmogljivosti za zelo zapletene substrate in mikro izbokline.
Vpliv na donos: Obe platformi uporabljata AI za filtriranje lažnih klicev, vendar njuni delovni tokovi programiranja, nadzor različic in sistemi za upravljanje knjižnic narekujejo, kako hitro uvedba novega izdelka (NPI) doseže optimalen izkoristek.
Gonilo odločitve: Mirtec je na splošno priljubljen pri tradicionalnih, hitrih okoljih SMT, medtem ko se naprava Camtek 3D AOI odlikuje v hibridnih okoljih, ki zahtevajo polprevodniško natančnost in napredno rokovanje s substratom.
Kazalo

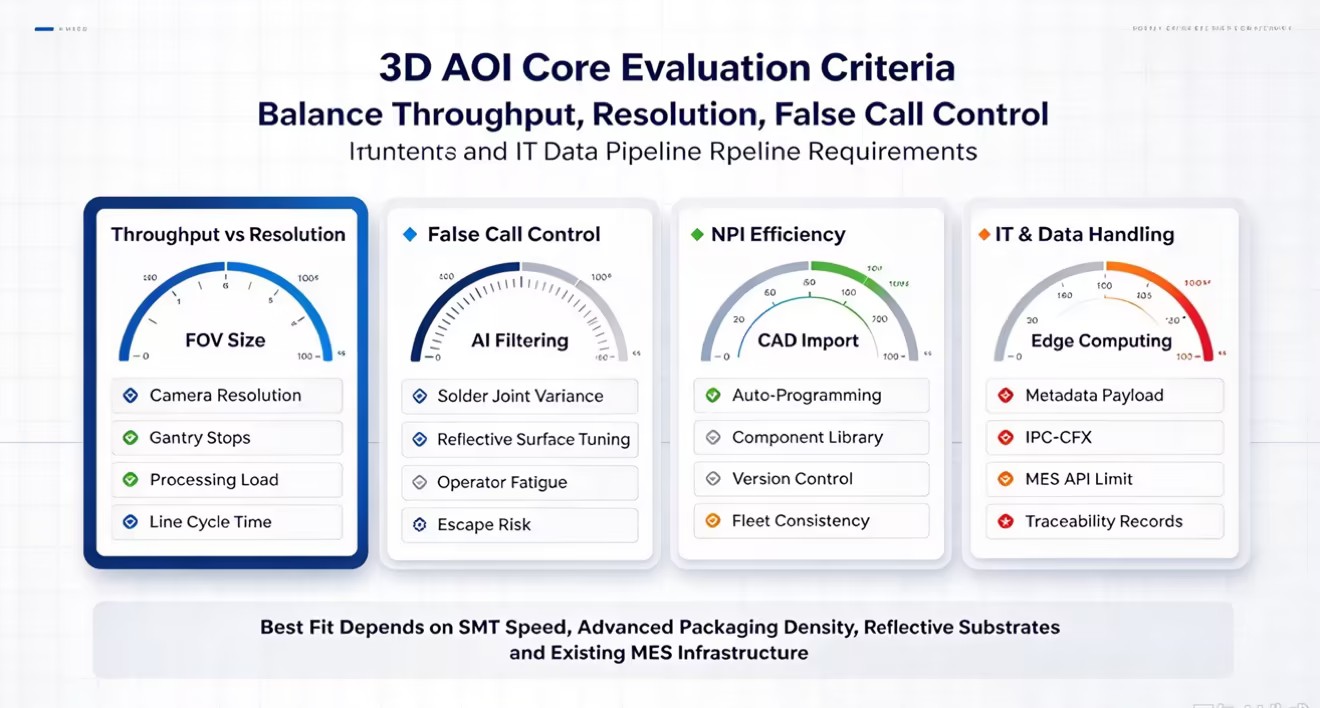

Fizične omejitve vidnega polja (FOV) in hitrosti zajema slike narekujejo osnovno delovanje katerega koli sistema za optično pregledovanje v tovarni. Ločljivost kamere neposredno vpliva na vašo sposobnost pregledovanja gosto poseljenih plošč brez upočasnitve celotne proizvodne linije. Senzorji z več megapiksli zajamejo večje fizično območje v enem kadru. To zmanjša skupno število mehanskih zaustavitev, ki jih mora portal narediti čez PCB. Vendar obdelava večjih slikovnih datotek zahteva izjemno računalniško moč na robu. Potrebo po submikronski ločljivosti morate uravnotežiti s strogimi zahtevami glede časa cikla linije SMT. Če inšpekcijski stroj ne more dohajati opreme za pobiranje in namestitev, takoj postane primarno ozko grlo tovarne.
Ločljivost kamere | Velikost vidnega polja (FOV). | Portalni postanki na desko | Obremenitev obdelave | Idealna aplikacija |
|---|---|---|---|---|
12 milijonov slikovnih pik | Majhno | Visok | Nizka | Podedovani SMT, plošče z nizko gostoto |
15 milijonov slikovnih pik | Srednje | Srednje | Zmerno | Standardna visoko mešana proizvodnja SMT |
25 milijonov slikovnih pik | Velik | Nizka | Visok | Hitri mobilni PCBA visoke gostote |
Dejanski strošek lažnega klica presega nekaj sekund, ki jih operater potrebuje, da ga razreši na postaji za predelavo. Prekomerne lažne zastavice znatno vplivajo na učinkovitost dela in povzročajo hudo utrujenost operaterja. Ko tehniki porabijo svoje izmene za odpravljanje na stotine nenapak, razvijejo utrujenost od alarma. To je psihološko stanje, pri katerem operaterji začnejo mehansko odobravati oznake brez temeljitega pregleda. To drastično poveča tveganje, da prave napake uidejo postaji za ročni pregled in dosežejo končnega kupca. Učinkovit nadzorni sistem zavira lažne klice na algoritemski ravni. To zagotavlja, da človeški operaterji sodelujejo le z resničnimi anomalijami, ki zahtevajo kritično inženirsko presojo.
Visoko mešana proizvodna okolja zahtevajo hitre delovne tokove uvajanja novih izdelkov (NPI). Učinkovitost programiranja brez povezave, zmožnosti samodejnega prilagajanja in centralizirane knjižnice komponent določajo, kako hitro se nova plošča premakne iz stopnje CAD v polno proizvodnjo. Če morajo programerji ročno določiti kontrolna okna in višinske pragove za vsako edinstveno komponento, bodo časi ciklov NPI skokovito narasli. Sodobni sistemi ponujajo robusten nadzor različic. To procesnim inženirjem omogoča nemoteno upravljanje preglednih knjižnic na več strojih. Nastavljeni algoritem v vrstici 1 se mora obnašati enako, ko je nameščen v vrstici 4.
Sodobno 3D-meroslovje dnevno ustvari terabajte neobdelanih slikovnih podatkov. Robustni podatkovni cevovodi obravnavajo te ogromne datoteke, ne da bi povzročili časovne omejitve omrežja ali dušenje strežnika. Ko poskuša inšpekcijski sistem potisniti nestisnjene podatke oblaka točk 3D v centraliziran sistem za izvajanje proizvodnje (MES), zlahka preplavi standardna gigabitna omrežja. Tovarne potrebujejo inteligentne robne računalniške rešitve, ki stiskajo podatke, ekstrahirajo le potrebne meroslovne metapodatke in jih učinkovito prenašajo. Če tega podatkovnega cevovoda ne optimizirate, pride do omejitev hitrosti API-ja HTTP 429, izpuščenih paketov in nepopolnih zapisov sledljivosti.
Mirtec pristopa k optičnemu pregledu s poudarkom na povečanju FOV brez žrtvovanja podrobnosti na mikronski ravni. Njihova lastniška tehnologija kamere uporablja senzorje od 15 do 25 MP od zgoraj navzdol v kombinaciji s hitrimi vmesniki CoaXPress. Ta ogromna gostota slikovnih pik omogoča sistemu, da z enim sprožilcem zajame zelo podrobne slike metričnih komponent 0201 na širokem fizičnem območju. Z zmanjšanjem števila premikov portala, potrebnih za pokrivanje standardnega PCBA, sistemi Mirtec ohranjajo visoke hitrosti pregledovanja. Vmesnik CoaXPress zagotavlja, da velika količina podatkov iz kamere doseže procesorsko enoto s skoraj ničelno zakasnitvijo. Tako je strojna oprema popolnoma sinhronizirana z analizo programske opreme.
Za pridobivanje natančnih 3D meritev višine Mirtec uporablja tehnologijo Digital Multi-Frequency Quad Moiré. Sistem projicira zapletene vzorce robov na PCBA iz štirih različnih kotov. Ko se ti vzorci raztezajo čez komponente in spajkalne spoje, kamere ujamejo fazne premike na robovih. Programska oprema nato izračuna natančno 3D topologijo plošče. Ta metoda učinkovito prepozna napake koplanarnosti na IC-jih galebjih kril, meri količino spajkalne paste in zazna dvignjene vodnike, ki prestanejo standardni 2D pregled. Večfrekvenčni pristop omogoča sistemu, da natančno meri tako visoko odbojne površine kot temna telesa komponent, ki absorbirajo svetlobo.
Zbirka programske opreme Intelli-Sys poganja strojno opremo Mirtec in močno izkorišča algoritme globokega učenja za zapletene inšpekcijske naloge. Tradicionalni algoritmi, ki temeljijo na pravilih, se borijo z naravnimi razlikami v videzu spajkalnega spoja. Mirtec usposablja svoje modele umetne inteligence na obsežnih zbirkah podatkov sprejemljivih in okvarjenih spajkalnih spojev. To omogoča sistemu sprejemanje niansiranih odločitev, ki posnemajo človeško presojo. Programska oprema ima napredno optično prepoznavanje znakov (OCR). Ta OCR, ki ga poganja umetna inteligenca, bere lasersko vgravirane številke delov na ohišjih IC z visoko refleksijo, tudi če ostanki fluksa ali slaba osvetlitev delno zakrijejo besedilo. To zagotavlja strogo sledljivost sestavnih delov v celotni proizvodnji.
Stroj Camtek 3D AOI pristopa k pregledu z vidika meroslovja, na katerega močno vplivajo globoke korenine podjetja v proizvodnji polprevodnikov. Tehnologija senzorja dosega submikronsko natančnost, kar je ključnega pomena pri pregledovanju mikro izboklin, bakrenih stebrov in visoko odbojnih površin matrice. Camtek uporablja specializirane tehnike osvetljevanja in konfokalne ali interferometrične senzorje za zajemanje natančnih topografskih podatkov. To sistemu omogoča merjenje elementov, ki so fizično premajhni ali preveč odsevni, da bi jih standardni sistemi obrobnih projekcij lahko natančno razrešili. Poudarek ostaja na absolutni ponovljivosti meritev in ne le na hitrem označevanju napak.
Camtek ima izrazite strukturne prednosti pri pregledovanju napredne embalaže, podlag IC in plošč visoke gostote povezav (HDI). Te podlage imajo izjemno zvitost, visoko odbojne zlate blazinice in mikroskopske geometrije sledi. Camtek kalibrira svoje optične motorje posebej za obvladovanje zrcalnih odbojev golega silicija in poliranih kovin. Sistemi za ravnanje z materialom znotraj stroja prevažajo ultratanke ali fleksibilne podlage brez povzročanja napetosti ali vibracij. Vibracije bi sicer pokvarile submikronske meroslovne podatke. Zaradi tega je platforma zelo primerna za hibridna proizvodna okolja, ki premostijo SMT in sestavljanje polprevodnikov.
Kategorizacija napak v sistemu Camtek presega preproste metrike uspešno/neuspešno. Lastniška programska oprema se neposredno integrira s sistemi za upravljanje donosa na ravni polprevodnikov. Klasificira napake na podlagi zapletenih morfoloških pravil in zgodovinskih podatkov o pridelku. Pri pregledu na tisoče mikro izboklin na enem samem substratu sistem združi meroslovne podatke za prepoznavanje sistemskih odstopanj procesa. Na primer, lahko zazna rahel premik v koncentraciji kopeli za galvanizacijo veliko preden pride do trdih napak. To proaktivno ravnanje s podatki omogoča procesnim inženirjem, da dinamično prilagajajo opremo navzgor in ohranjajo visoke stopnje izkoristka pri izjemno dragih naprednih embalažnih izdelkih.
Oba sistema lahko zaznata običajne napake SMT, vendar se njune prednosti razlikujejo. Mirtec uporablja tehnologijo Quad Moiré za hitro zaznavanje dvignjenih vodnikov in nagrobnikov na standardnih PCB-jih, medtem ko se Camtek osredotoča na podrobne meritve spajkalnih lastnosti v mikro merilu in kompleksnih naprednih substratov.
Visoke komponente lahko med 3D pregledom ustvarijo sence, ki skrijejo bližnje majhne komponente. Mirtec uporablja več projektorjev in stranskih kamer za pregledovanje teh skritih območij, medtem ko Camtek uporablja specializirano optiko in žariščno zlaganje po osi Z. Oba pristopa pomagata zmanjšati mrtve kote na ploščah z visoko gostoto.
AI pomaga zmanjšati ročno programiranje in izboljša klasifikacijo napak. Mirtec se osredotoča na hitro nastavitev z umetno inteligenco za standardne komponente SMT in proizvodne linije, medtem ko Camtek uporablja umetno inteligenco za kompleksnejšo analizo napak na polprevodniških substratih. To podpira različne inšpekcijske potrebe in proizvodna okolja.
Oba sistema zagotavljata centralizirana orodja za upravljanje pregledovalnih programov in knjižnic komponent na več strojih. Mirtec se osredotoča na hitro deljenje knjižnic med linijami SMT, medtem ko Camtek zagotavlja podroben nadzor različic, revizijske zapise in uporabniška dovoljenja za proizvodna okolja, ki zahtevajo strogo sledljivost.

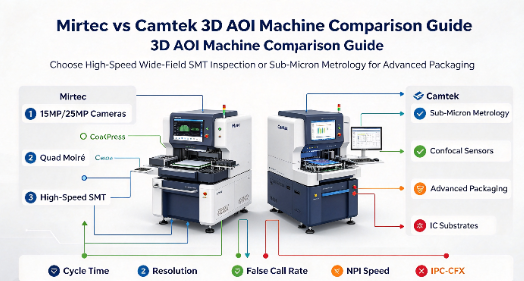

Tehnična značilnost | Mirtec 3D AOI | Camtek 3D AOI |
|---|---|---|
Primarna aplikacija | Visokohitrostni SMT, standardni do kompleksni PCBA | Napredno pakiranje, IC substrati, HDI |
Optično jedro | 15MP/25MP CoaXPress + Quad Moiré | Submikronski konfokalni/interferometrijski senzorji |
Zmanjšanje senc | 8 projekcijskih + 4 stranske kamere | Napredni optični motorji in žariščno zlaganje |
AI Fokus | Varianca spajkalnega spoja, OCR, hitri NPI | Klasifikacija morfoloških napak, analiza pridelka |
Integracija podatkov | Standard MES, IPC-CFX skladnost | Polprevodniški sistemi za upravljanje izkoristka |
Sistemi z zaprto zanko povezujejo AOI s SPI, Pick-and-Place in drugo proizvodno opremo. Ko AOI zazna ponavljajoče se napake pri namestitvi, lahko sistem pošlje podatke o popravkih navzgor. Mirtec se osredotoča na komunikacijo M2M znotraj linij SMT, medtem ko Camtek povezuje inšpekcijske podatke s širšimi sistemi upravljanja donosa za napredno pakiranje.
Sistemi 3D AOI ustvarjajo velike količine slikovnih in merilnih podatkov, ki lahko povečajo obremenitev omrežja. Mirtec uporablja robno računalništvo za lokalno obdelavo podatkov in pošiljanje ključnih rezultatov pregledov v MES, medtem ko Camtek uporablja stiskanje podatkov za upravljanje podrobnih zapisov o pregledih polprevodnikov. Oba pristopa pomagata zmanjšati pritisk na omrežje, hkrati pa ohraniti pomembne proizvodne podatke.
Tako Mirtec kot Camtek pošiljata inšpekcijske podatke tovarniškim sistemom za analizo kakovosti in sledljivost. Mirtec zagotavlja vizualne nadzorne plošče za vrste napak, lažne klice in zmogljivost stroja, medtem ko se Camtek bolj osredotoča na podrobne SPC in dolgoročne meroslovne trende. Ta orodja pomagajo inženirjem prepoznati spremembe procesa in izboljšati kakovost proizvodnje.
Načrtujte primerjalno predstavitev z uporabo vaše najkompleksnejše plošče PCBA, vključno z znano okvarjeno ploščo, da ocenite dejanski čas programiranja in stopnje zajemanja napak.
Preglejte vaše trenutne stopnje lažnih klicev in jih razvrstite glede na vrsto komponente, da prepoznate posebne optične mrtve točke na vaši obstoječi liniji SMT.
Ocenite pasovno širino svojega tovarniškega omrežja in omejitve API-ja MES s svojim oddelkom za IT, da zagotovite, da lahko infrastruktura obvladuje neprekinjene obremenitve meroslovnih podatkov 3D.
Preizkusite programsko opremo za programiranje brez povezave med ocenjevanjem prodajalca, da izmerite natančen čas, potreben za izdelavo nove knjižnice komponent iz nič.
O: Mirtec uporablja kamere z ultra visoko ločljivostjo od zgoraj navzdol, združene z večfrekvenčno projekcijo Moiré obrobe za visokohitrostno pregledovanje SMT s širokim poljem. Camtek uporablja specializirane konfokalne ali interferometrične senzorje, zasnovane za submikronsko meroslovje, ki se osredotočajo na izjemno natančnost za polprevodnike in napredne embalažne substrate.
O: Camtek obravnava zelo odbojne površine z uporabo naprednih optičnih motorjev in specializiranih tehnik osvetlitve, umerjenih za zrcalni odboj. To senzorjem omogoča zajemanje natančnih topografskih podatkov na golem siliciju, poliranih kovinah in mikroizboklinah brez izgube podatkov, ki jo običajno povzroči bleščanje v standardnih projekcijskih sistemih.
O: Mirtec je na splošno bolj primeren za okolja z visoko mešanico in nizko glasnostjo. Njegova programska oprema Intelli-Sys in samodejno programiranje, ki ga poganja umetna inteligenca, omogočata hitre poteke dela pri uvajanju novih izdelkov. Zmožnost hitre prilagoditve algoritmov in uvajanja centraliziranih knjižnic komponent znatno skrajša čas nastavitve med pogostimi menjavami linij.
O: Mirtec blaži senčne učinke z uporabo arhitekture z več kamerami, ki običajno vključuje konfiguracijo 8 projekcij in 4 stranske kamere. Ko visoka komponenta blokira robno projekcijo od zgoraj navzdol, stranske kamere zajamejo zasenčena področja in zagotovijo, da so manjše sosednje komponente v celoti pregledane.
O: Da. Da preprečita dušenje omrežja in časovne omejitve API-ja, oba sistema uporabljata robno računalništvo za lokalno obdelavo neobdelanih slikovnih podatkov. Stisnejo masivne 3D-oblake točk v lahke metapodatkovne obremenitve, pri čemer posredujejo samo bistvene metrike uspešnosti/neuspešnosti in podatke o višini v MES prek standardnih protokolov.
O: Umetna inteligenca zmanjša lažne klice tako, da nadomešča toge mejne vrednosti, ki temeljijo na pravilih, z modeli globokega učenja, usposobljenimi na obsežnih nizih podatkov o sprejemljivih in okvarjenih spojih. Umetna inteligenca razume naravno, sprejemljivo varianco v videzu spajke, kar ji omogoča natančno razvrstitev zapletenih anomalij, ki sprožijo napačne zastavice v tradicionalnih algoritmih.
