Sela-auto SMT proizvodna linija , , imenovana tudi tehnologija površinske montaže, je nova generacija tehnologije elektronske montaže, razvite iz hibridne integrirane tehnologije vezja. Zanj je značilna uporaba tehnologije komponent površinske pritrditve in tehnologije za spajkanje. Postala je nova generacija v proizvodnji elektronskih izdelkov.
To je seznam vsebine:
l Kakšni so pogoji priprave pred proizvodnjo za polavto avto proizvodno linijo SMT?
l Kateri podatki so potrebni za proizvodni postopek polavtonske proizvodne linije SMT?
l Kakšni so koraki urejanja podatkov polavtonske proizvodne linije SMT?

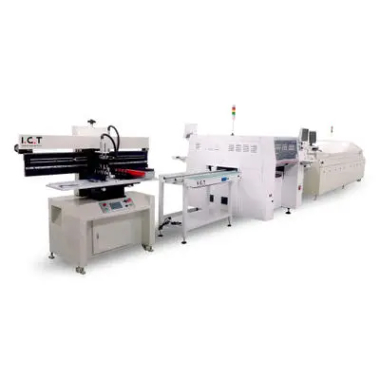

Glavna oprema za proizvodno linijo polavto Auto SMT vključuje: tiskarski stroj, stroj za namestitev (zgornja površinska elektronska komponenta), spajkanje za reflow, vtičnik, valovna peč, testna embalaža. Široka uporaba SMT je spodbudila miniaturizacijo in večfunkcijo elektronskih izdelkov ter zagotavljala pogoje za množično proizvodnjo in nizko proizvodnjo napak.
Priprava programa proizvodne linije SMT polavto SMT zahteva pripravo naslednjih vrst podatkov, pripravo proizvodne linije SMT polavto SMT pa je treba izvesti v naslednjem vrstnem redu. PWB plošča/zaslonski podatki Vhod → Podatki o tiskanju Podatki vhoda → Preverite vhod podatkov → Vhod za čiščenje podatkov → Dopolnilni vhod Podatkov Podatki je treba sestaviti predvsem za prvi element (podatki o PWB in zaslonu), drugi element (podatki o tiskanju) in četrti element (čistilni podatki).
l Vnos podatkov: Za aktiviranje izbire menija uporabite tipko ALT
L PWB/Stencil podatki, v tem trenutku se pojavijo zaslon PWB plošče/zaslona, podatki, ki jih je treba vnesti na ta zaslon, so:
l PWB ID ---- KODNO IME trenutno proizvedeno PWB.
L PWB velikost (x, y), dimenzije dolžine in širine trenutno proizvedenega PWB.
l Pod odmik (x, y), odstopanje trenutne proizvodne PWB (na splošno se nanaša na spodnji desni kot PWB).
l Debelina, debelina trenutno proizvedene plošče PWB.
l Stencil ID ---- kodno ime trenutno uporabljene šablone.
l Velikost šablone (x, y), dimenzije dolžine in širine šablone, ki trenutno uporabljajo proizvodno linijo polavtoma SMT.
l Standard postavitve tiskalnika, izberite način odstopanja standarda trenutnega polavto avto proizvodnega tiskanja SMT.
l OZN OFFSET (X, Y), odstopanje med referenčno točko PWB in referenčno točko zaslona.
l PWB Vrsta ----- V izbirnem polju Izberite PWB.
L BOC Mark1 (x, y), odstopanje PWB in šablone popravlja koordinate prve prepoznavne točke.
L BOC Mark2 (x, y), odstopanje PWB in šablone popravlja koordinate druge prepoznavne točke.
l Zvezdica po Soc Mark1, Soc Mark2, BOC Mark1, BOC Mark2 označuje identifikacijske podatke identifikacijske točke.
