Kakšen je delovni proces full-auto SMT stencil tiskalnika?

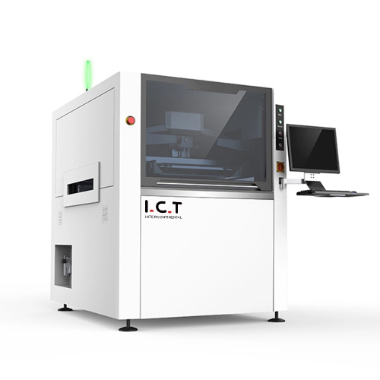

Full-Auto SMT Stencil tiskalnik je prednja oprema opreme SMT Celotne linije. Je ena od treh glavnih komponent v industriji SMT. SMT stencilni tiskalnik je razdeljen na polavtomatsko in popolnoma samodejno. Trenutno večina tovarn mainstream uporablja tiskalnik s šablonskim tiskalnikom Full-Auto SMT. Ker je bila celotna tehnologija industrije tiskalnikov SMT s full-Auto SMT relativno zrela, so se doma in v tujini pojavile številne znane blagovne znamke. Naj predstavim delovni proces full-auto SMT tiskalnika.

To je seznam vsebine:

l Kateri so posebni delovni tokovi s full-auto SMT stencil tiskalnika?

l Kakšni so proizvodni koraki s full-auto SMT stencil tiskalnika?

l Kakšni so previdnostni ukrepi pri uporabi tiskalnika SMT s full-Auto SMT?

Kakšni so posebni delovni tokovi s full-auto SMT stencil tiskalnika?

① PCB se s samodejnim nakladalnim strojem vzdolž tekočega traku dovaja v tiskalnik SMT s polno Auto SMT

② Full-Auto SMT stencil tiskalnik najde glavni rob PCB in ga poišče

③ Z-okvir se premakne do položaja vakuumske plošče

④ Dodajte vakuum, da popravite PCB v posebnem položaju

⑤ Os vida se počasi premakne na prvo tarčo PCB

⑥ Kamera za tiskalnik s šabloni s polno Auto išče oznako pod ustrezno jekleno mrežo

⑦ Stroj premakne tiskani šabloni, da jo poravna s PCB, stroj pa lahko premakne šablono v smeri osi x in y in v smeri vretena

⑧ šablona je poravnana s PCB, Z-okvir se bo premaknil navzgor, PCB pa se dotakne spodnjega dela šablona

⑨ Ko se bo enkrat premaknil na svoje mesto, bo stiskalnik potisnil spajkalno pasto, da se valja na šabloni in jo natisne na položaj PCB, skozi luknje v šabloni.

⑩ Ko je natisnjen tiskalnik SMT s polno Auto SMT, se z-okvir premakne navzdol, da popelje PCB in šablono, da se loči

11 Full-Auto SMT Stencil tiskalnik pošlje PCB v naslednji postopek

12 Full-Auto SMT Stencil Printerthen prejme naslednji PCB, ki ga je treba natisniti.

Kakšni so proizvodni koraki s full-auto SMT stencil tiskalnika?

Stencil pritrdite na tiskalnik s šabloni Full-Auto SMT in odpravljate odpravljanje napak, nato sestavite čisto stiskanje na samodejnem tiskalniku spajke.

Uporabite nož za mešanje spajkalne paste, da dodate spajkalno pasto v šablon. Prvič, ko je spajkalna pasta dodana, je približno 1 cm, širina pa 1,5 do 2 cm. Dolžina je odvisna od dolžine PCB. Obe strani sta približno 3 cm daljši od tiskanega območja. Ne bi smelo biti predolgo ali prekratko. Vsako dve uri dodajte spajkalno pasto, približno 100 gramov spajke paste.

Vstavite ploščo PCB za tiskanje, pred tiskanjem preverite 5PC -je in začnite proizvodnjo, potem ko potrdite, da je kakovost tiskanja normalna.

V običajnem postopku tiskanja tiskalnika s full-Auto SMT s šabloni mora operater v pol ure preveriti tiskarski učinek, da vidi, ali obstajajo okvare, kot so pomanjkanje kositra, neprekinjene kositra, ostrenje, premikanje, manjkajoči tisk itd., In zatiči so preveč gosto preverjeni učinek tiskanja sestavkov.

Stencil je treba očistiti na vsakih 5PC -jih natisnjenih. Če so na plošči PCB komponente s preveč gosto zatiči, je treba frekvenco čiščenja povečati in očistiti enkrat brez 3PC -jev.

Kakšni so previdnostni ukrepi pri uporabi tiskalnika s šabloni Full-Auto SMT?

Full-Auto SMT stencil tiskalnik je običajno sestavljen iz nalaganja deske, spajkalne paste, odtisa in prenosa vezja. Tiskanje spajkalne paste je zapleten postopek, ki je nagnjen k nekaterim napakam in vpliva na kakovost končnega izdelka. Zato morate biti pozorni na povezane zadeve pri uporabi stencilskega tiskalnika SMT Full-Auto.

① V proizvodnem procesu stencilskega tiskalnika SMT s polnim Auto, če se ugotovi, da je neprekinjeno 3PC tiskanje slabo, je treba tehnik obvestiti, da odpravlja napake in čiščenje slabo natisnjenega PCB.

② Pri čiščenju slabo natisnjenih plošč PCB ne opraskajte neposredno površine PCB s trdimi predmeti, da preprečite praskanje površinskih tokokrogov PCB

③ PCB z zlatimi prsti naj se izognejo zlatim prstom, jih večkrat obrišite s papirjem brez prahu in malo alkohola, suho z zračno pištolo pihajte in preverite pod povečevalnim steklom, da zagotovite, da ni preostale paste za spajkanje.

④ Med običajnim postopkom tiskanja tiskalnika s full-Auto SMT je treba preveriti, ali se je spajkalna pasta redno preplavila in zbirala prelivno spajkalno pasto.

⑤ Po končani proizvodnji full-auto SMT tiskalnika s šabloni se končajo, se povrne dodatna oprema in orodja, kot so spajkalna pasta, strgalniki, jeklene mreže itd., Očistitve pa se očistijo napeljave in napeljave.

⑥ Prvi postopek v postopku SMT tiskanja spajke. Večino pomanjkljivosti v postopku SMT povzročajo nepravilno delovanje full-auto SMT tiskalnika.

⑦ Pravilni postopek delovanja je ključ za zagotavljanje kakovosti tiskanja. Upam, da vam lahko pomaga zgornji celotni postopek proizvodnje tiskalnika SMT s šabloni.
