IKT-510
I.C.T
PCB Laser Marking
| Količina: | |
|---|---|

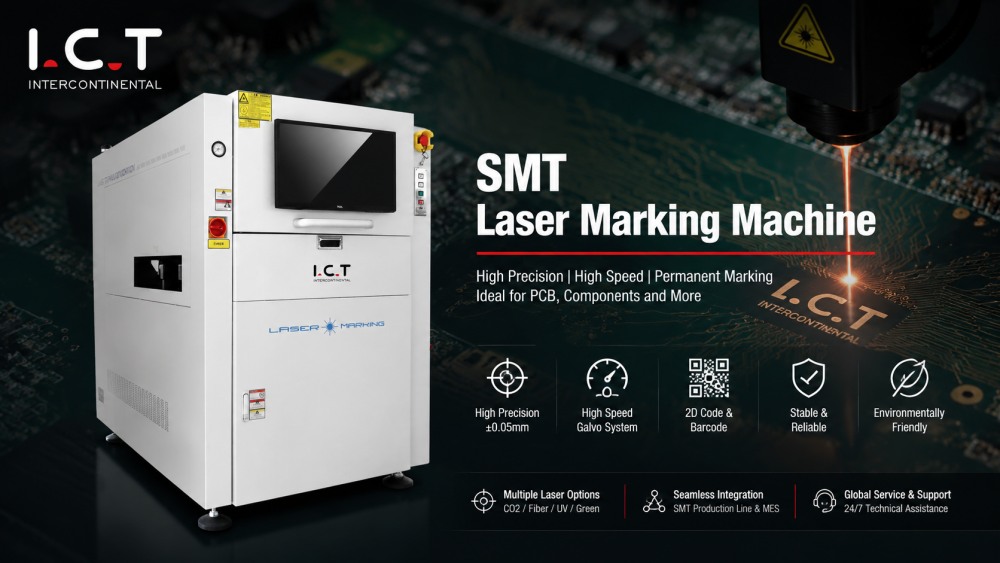

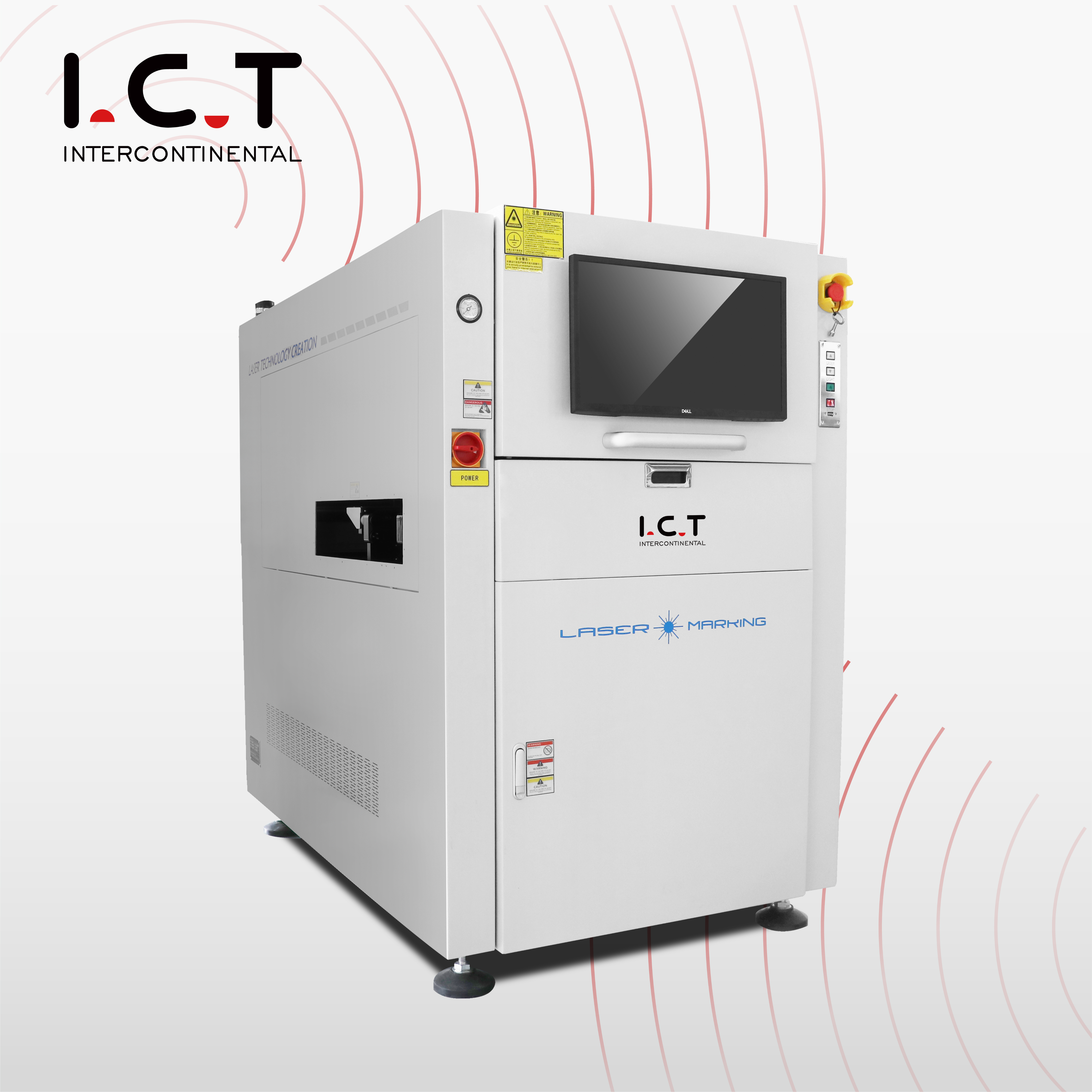

| Stroj za lasersko označevanje CO2
Laserski označevalni stroj ICT CO2 zagotavlja stabilno, hitro in natančno označevanje tiskanih vezij. Podpira UV, zelene, optične in CO2 vrste laserjev, ki lahko tiskajo kode QR, črtne kode in grafike na zgornje in spodnje površine PCB. Programska oprema omogoča nastavitev opravila, samodejno branje kode in alarmna obvestila za neberljive oznake. Z integracijo MES in ERP stroj beleži in vrača proizvodne podatke v realnem času. Idealno za proizvajalce elektronike, ki potrebujejo zanesljivo, hitro in sledljivo označevanje PCB.
| Značilnost stroja za lasersko označevanje SMT
Zmogljivost več laserjev
Podpira CO2, vlakna, UV in zelene laserje. Vsak laser je tovarniško umerjen s samodejno prilagoditvijo osi Z. Primerno za različne PCB materiale, od FR4 do kovinskih in plastičnih površin.
Hitro in natančno označevanje
Opremljen z vibrirajočim ogledalom visoke hitrosti in sistemom za določanje položaja CCD. Natančnost označevanja doseže ±0,05 mm, kar zagotavlja, da je vsaka koda, besedilo ali logotip točen in berljiv.
Integrirana programska oprema in avtomatizacija
Programska oprema omogoča enostavno urejanje opravil, večtočkovno pozicioniranje in integracijo MES/ERP. Samodejno branje kode beleži rezultate in sproži alarme za morebitne napake pri označevanju, kar zmanjša število napak in izboljša sledljivost.
Okolju prijazno delovanje
Brez potrošnega materiala, brez vzdrževanja in varen za okolje. Funkcije proti ponovnemu tisku preprečujejo podvojene oznake. Za prilagodljivo proizvodnjo sta podprta tako način brez povezave kot splet.
| Specifikacija stroja za lasersko označevanje SMT
| Postavka | I.CT-400 | I.CT-460 | I.CT-510 | I.CT-510L |
|---|---|---|---|---|
| PCB Flip Funkcija | Notranji PCB Flipper | Notranji PCB Flipper | N/a | N/a |
| Največja velikost PCB | D380 × Š380 mm | D510׊450 mm | D510׊400 mm | D510׊460 mm |
| Območje označevanja | 280 × 380 mm | 460×450 mm | 430×400 mm | 510 × 460 mm |
| Dimenzija | 835 × 1488 × 1566 mm | 974 × 1528 × 1616 mm | 1054 × 1568 × 1523 mm | 1054 × 1470 × 1523 mm |
| Teža | 700 kg | 800 kg | 750 kg | 800 kg |
| Debelina PCB | 0,5–5 mm | 0,5–10 mm | 0,5–5 mm | 0,5–10 mm |
| Hitrost označevanja | <7000 mm/s | <7000 mm/s | <6000 mm/s | <6000 mm/s |
| Vrsta laserja | UV laser, zeleni laser, fiber laser, CO2 laser | |||
| Laserska valovna dolžina | UV: 355 nm, zelena: 532 nm, vlakna: 1064 nm, CO2: 10600 nm | |||
| Laserska moč | UV: 3 W (možnost 5/10 W), zelena: 10 W, vlakna: 20 W, CO2: 30 W | |||
| Lasersko dviganje osi Z | Samodejno | |||
| Natančnost označevanja | ± 0,05 mm | |||
| PCB varnostna višina | Vrh <25 mm; Spodnji del <20 mm | |||
| Uporaben izdelek | Koda QR, črnilo PCB, zeleno/modro črnilo, baker, aluminij itd. | |||
| Pozicijski sistem | CCD+OZNAKA | |||
| Način delovanja | Lasersko gibanje X/Y | |||
| Vrsta znaka | Pisave TrueType, JSF, SHX, DMF | |||
| Najmanjša višina znaka | 0,1–0,4 mm | |||
| Hitrost transporterja | 0–4500 mm/min | |||
| Moč | AC220V, 50/60Hz, Skupna moč 3000W | |||
| Zračni tlak | 0,5–0,6Mpa | |||
| Standardno | Čistilec dima | |||
* IKT še naprej deluje na kakovosti in uspešnosti, specifikacije in videz se lahko posodobijo brez posebnega obvestila.
| Seznam linijske opreme SMT
ICT zagotavlja linije za SMT, DIP in premaze na ključ, ki združujejo nakladalce/razkladalce PCB, sitotisk, pick-and-place, SPI/AOI inšpekcijo, reflow, valovito spajkanje, premazovanje, doziranje, tekoče trakove in čistilne postaje. Vsaka linija je optimizirana za visoko učinkovitost, sledljivost izdelkov in nadzor kakovosti. Integracija MES/ERP zagotavlja samodejno sledenje delu, serijam in materialom. Globalna namestitev, usposabljanje in podpora zagotavljajo brezhibno tovarniško delovanje, minimalne izpade in dosledno proizvodnjo v vseh delovnih tokovih elektronike.
| Video o uspehu stranke
IKT je podprla velikega proizvajalca elektronike v Uzbekistanu. Stranka je zgradila obrat za proizvodnjo PCB-jev, SSD-jev in pomnilniških modulov. Od postavitve linije do testiranja proizvodnje so inženirji IKT vodili SMT, DIP in integracijo linij za nanašanje premazov, vključno z označevanjem, postavitvijo, SPI, AOI in reflowom. Naročnik je izpostavil hitro reševanje težav, tehnično vodenje, varno pakiranje in visoko zanesljivost. Integrirana rešitev je izboljšala sledljivost, učinkovitost proizvodnje in splošno zmogljivost linije, kar je omogočilo dosledne visokokakovostne rezultate.
| Strokovno usposabljanje in podpora
IKT zagotavlja popolno podporo na kraju samem, vključno z namestitvijo, zagonom in usposabljanjem operaterjev. Inženirji učijo delovanje laserja, integracijo linij in vzdrževalne rutine. Usposabljanje zagotavlja varno, učinkovito delovanje in skrajša čas izpadov. Stranke pridobijo zaupanje pri upravljanju celotnih linij SMT, DIP in premazov s takojšnjim dostopom do globalne podpore za odpravljanje težav in optimizacijo poteka dela.
| Pohvale strank
Stranke hvalijo inženirje IKT za strokovnost, odzivnost in jasna navodila. Stroji za lasersko označevanje CO2 so pohvaljeni zaradi natančnosti, zanesljivosti in enostavne integracije. Kupci cenijo varno embalažo, hitro reševanje težav in učinkovitost delovanja. Kombinacija zanesljive opreme in odzivne podpore zagotavlja nemoten zagon in visokokakovostno proizvodnjo.
| Naš certifikat
Laserski označevalni stroji ICT CO2 imajo certifikate CE, RoHS, ISO9001 in več patentov. Skladnost zagotavlja varnost, zanesljivost in visoko zmogljivost. Stranke lahko samozavestno integrirajo stroj v linije SMT in tako dosežejo natančno, sledljivo in trajno označevanje na PCB-jih.
| O nas in tovarni
ICT ima veliko skupino za raziskave in razvoj ter proizvodnjo, ki služi več kot 1600 strankam v več kot 70 državah. Strog nadzor kakovosti in inšpekcijski postopki zagotavljajo, da vsak stroj izpolnjuje visoke standarde. Globalna tehnična podpora zagotavlja hiter odziv in upravljanje življenjskega cikla. Izkušnje in rast IKT omogočajo rešitve SMT, DIP in premazov na ključ, ki zagotavljajo učinkovito, sledljivo in visokokakovostno proizvodnjo elektronike po vsem svetu.
