| ICT Acrab-Series PCB DIP spajkalni stroj
DIP spajkalni stroj PCB serije ICT Acrab je preizkušen delovni konj za montažo velikih količin skozi luknje po vsem svetu. Trije modeli uporabljajo tiskana vezja 350 mm, 450 mm ali 615 mm. Napredno pršenje s fluksom, dolga območja predgretja, izjemno stabilen dvojni val in pametno krmiljenje PC+PLC zagotavljajo izjemno vlaženje in ničelno premostitev na kompleksnih avtomobilskih ploščah. Izbirna zaščita z dušikom ustvari stroj za spajkanje s točkovnim valom, ki zmanjša žlindro do 90 % in ustvari zrcalno svetle spoje, hkrati pa prihrani na tone spajkanja in energije. Vzdrževanje brez orodja in storitve na kraju samem po vsem svetu zagotavljajo, da vaša linija deluje z največjim dobičkom.
| Značilnost
Natančne šobe Japan Kuroda in pogon s koračnim motorjem zagotavljajo enoten, ponovljiv premaz s talilom. Celoten modul se izvleče kot predal s samodejnim čiščenjem, standardnim filtrom in vgrajenim izpuhom. Dodajte izbirni sistem pretoka dušika in dobili boste pristen spajkalni stroj s točkovnim valom, ki ohranja komoro čisto in dramatično zmanjša porabo pretoka.
Tri neodvisne 1800 mm vročezračne + IR cone z vodoravnim reflow dizajnom in debelim izolacijskim bombažem dosežejo 250 °C v samo 15 minutah in zadržijo ±2 °C po celotnem tiskanem vezju. Predalni vtični moduli pomenijo storitev brez orodja. Izbirno zgornje predgretje odlično obvlada najdebelejše večplastne plošče, preden zadenejo val.
Patentirana sinhrona veriga in zmogljivi titanovi prsti z dvojnim kavljem prenašajo tiskana vezja do 615 mm širine brez padca – tudi težke avtomobilske plošče. Natančnost hitrosti je znotraj ±2 mm/min. Zaradi standardnega samodejnega čiščenja prstov in izbirne električne nastavitve širine je idealen stroj za spajkanje PCB DIP za katero koli linijo z visoko mešanico.
Enodelna posoda iz litega železa, prevlečena z emajlom, sprejme 500-700 kg brezsvinčenega spajkanja in ostane popolnoma ravna več let. Sprememba višine dvojnega vala je manjša od 0,5 mm. Izbirna dušikova prevleka in samodejna poševna oksidacija v kanalu za povratno žlindro, ki zagotavlja sijoče polne filete in velike prihranke pri spajkanju – prava moč stroja za spajkanje s točkovnim valom.
Visokozmogljivi zgornji konvekcijski ventilatorji (izbirno zgornje + spodnje prisilno hlajenje) hitro ohladijo ploščo po spajkanju, preprečujejo toplotno poškodbo občutljivih delov in zagotavljajo čudovit videz spajkanja tudi na debelih ploščah, ki prihajajo neposredno iz strojev za vstavljanje.
Enostaven za uporabo PC+PLC zaslon na dotik z ogrevanjem PID+SSR omogoča natančen nadzor temperature in spremljanje v živo. Samodejno stanje pripravljenosti, popolna zgodovina alarmov, ročni način v sili in več varnostnih slojev (certificirano CE/UL) zmanjšajo količino odpadkov kositra in poskrbijo, da je vsak operater varen in produktiven na tem zanesljivem stroju za spajkanje PCB DIP.
| Seznam opreme DIP Line
| Model | Acrab 350 | Acrab 450 |
| Dimenzija (mm) | 4420X1420X1750 | 4420X1520X1750 |
| Napajanje | 3P5W, 380/220V 50Hz | 3P5W, 380/220V 50Hz |
| Zagonska moč | 33kw | 33kw |
| Moč delovanja | 8kw | 8kw |
| Kontrolni sistem | PC+PLC | PC+PLC |
| Območje predgretja | 3 | 3 |
| Dolžina predgretja | 1800 mm | 1800 mm |
| Temperatura predgretja | (Sobna temperatura) -250°C | (Sobna temperatura) -250°C |
| Širina PCB (mm) | 50-350 mm | 50-450 mm |
| Prst | Vzmetni pritisni prst (standardno); Možnost: vzmetni pritisni prst, prst z račjimi usti | |
| Zmogljivost spajkalne posode | Brez svinca 500 kg | |
| Teža stroja (kg) | Približno 1600 kg | Pribl. 1900 kg |
* IKT še naprej deluje na kakovosti in uspešnosti, specifikacije in videz se lahko posodobijo brez posebnega obvestila.
| Seznam opreme DIP Line
ICT ponuja popolnoma avtomatsko linijo DIP, zgrajeno okoli serije Acrab: stroji za vstavljanje z visoko hitrostjo, nakladalniki/razkladalniki z gladkimi valovi in pametni montažni trakovi. Skupaj z dušikovo zaščito postane ultimativna linija strojev za spajkanje s točkovnim valom za avtomobile, aparate in industrijske plošče—zagotavlja nič napak, najmanj žlindre in največjo pretočnost. Modularna postavitev raste z vašim podjetjem, medtem ko globalna storitev na kraju samem ohranja čas delovanja blizu 100 %.
| Ime izdelka | Namen v liniji DIP |
|---|---|
| Avtomatski vložni stroj | Avtomatsko natančno namešča komponente na tiskana vezja za proizvodno linijo DIP. |
Topi spajko, da tvori trdne spoje na PCB-jih med postopkom vtičnika THT. | |
Selektivno nanaša spajkanje na določena področja za natančno sestavljanje THT | |
Pregleduje spajkalne spoje in napake pri namestitvi na DIP sestavljenem tiskanem vezju. | |
Vhodni stroj za plošče in izhodni stroj za plošče | |
| DIP periferija | Periferni izdelki proizvodne linije DIP |
| Video o uspehu stranke

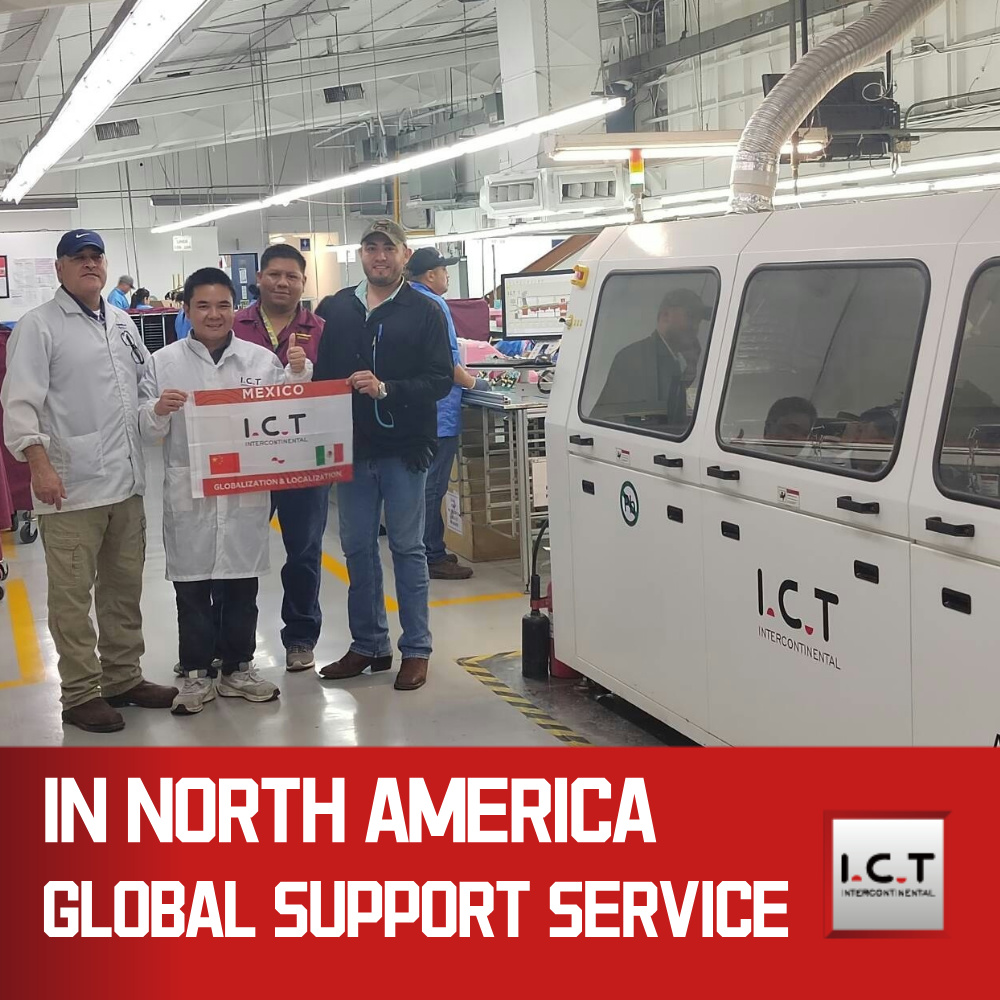

Inženirji IKT so odleteli v Mehiko, da bi pomagali več tovarnam. En kupec avtomobilske elektronike zdaj uporablja dve popolnoma različni zasnovi PCBA na DIP spajkalni napravi Acrab 350 PCB z uporabo prilagojenih napeljav – oba s popolnim vlaženjem in brez mostov. Isti obrat brezhibno upravlja tudi našo linijo za premazovanje in selektivno enoto SS-540. Posneli so žareč video pričevanja, ki hvali popolno rešitev in bliskovito hitro podporo na kraju samem.
| Strokovne storitve in usposabljanje
Poskrbimo za vse: namestitev, celotno procesno usposabljanje, brezplačne garancijske dele, 24/7 oddaljeno pomoč in redne obiske na lokaciji. Naših 20 čezmorskih inženirjev pripravi vašo ekipo do poganja stroja za spajkanje PCB DIP z 99,5 %+ izkoristkom prvega prehoda v samo nekaj dneh, nato pa še naprej optimizira parametre za leta največjega dobička.
| Pričevanja strank
'Pakiranje je zelo varno in profesionalno.' 'Vaši inženirji so potrpežljivi in usposobljeni; vse težave so rešili v dveh dneh.' 'Stroj za valovito spajkanje deluje stabilno brez skoraj nobene žlindre – pravi prihranek energije!' 'Hitrost odziva je neverjetna; na vprašanja odgovorijo kadarkoli v eni uri.'
| Certifikati kakovosti
Vsak ICT PCB spajkalni stroj DIP ima CE, RoHS, ISO9001:2015 in več patentov za izume. Vsaka enota gre skozi 72-urno vžiganje pri polni obremenitvi in strog pregled v naši tovarni Dongguan, da zagotovimo leta brezhibnega in visoko zmogljivega delovanja.
| O IKT podjetju in tovarni
Od leta 2012 smo zrasli na skoraj 90 ljudi v sodobni 12.000 m² veliki tovarni v Dongguanu na Kitajskem. Vse ključne komponente načrtujemo in izdelujemo sami v okviru strogih sistemov kakovosti. Več kot 1600 strank v 72 državah nam zaupa celotne SMT/DIP linije. Osem čezmorskih pisarn in 20 inženirjev na terenu zagotavlja hitre lokalne storitve po vsem svetu – vaš dolgoročni partner za rešitve strojev za spajkanje s točkovnim valom.
