| Namizno zaklepanje z vijaki za elektronske izdelke

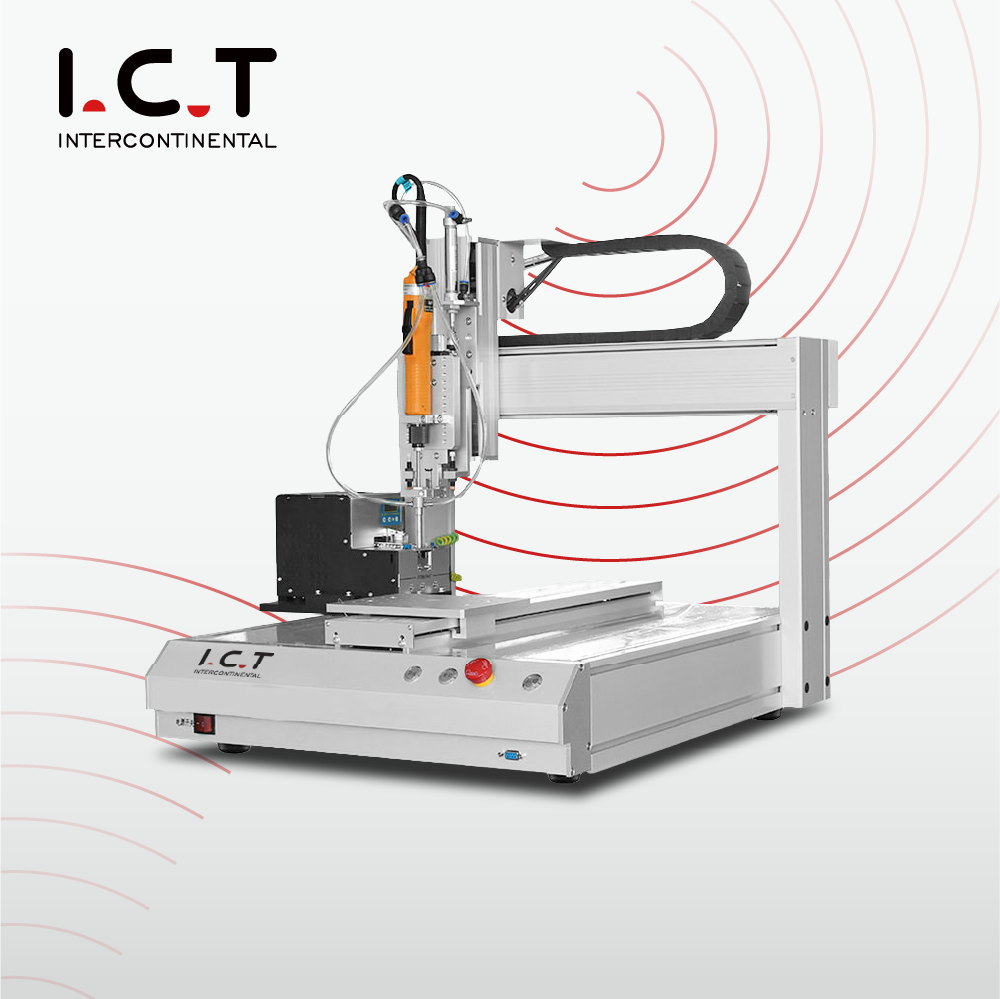

Robot za samodejne pritrdilne vijake za namizno pritrjevanje je zasnovan za elektronske izdelke, ki potrebujejo večkratno zaklepanje vijakov v stabilnih položajih. Stroj je sestavljen iz dveh glavnih delov: električnega vijačnika in avtomatskega podajalnika vijakov. Ta dva dela delujeta skupaj za pošiljanje vijakov in dokončanje pritrjevanja brez ponovnega ročnega pobiranja. Ko je en vijak zaklenjen in se izvijač premakne navzgor, se naslednji vijak samodejno pripravi za naslednjo točko. Zaradi tega je naprava uporabna za dele PCBA, majhna ohišja, elektronske module, nadzorne plošče in plastične sklope z isto vrsto vijakov in številnimi točkami zaklepanja.
| Funkcija avtomatskega robota za vijačenje
Enostavno programiranje
Ključna vrednost robota za samodejne pritrdilne vijake za namizno pritrjevanje je njegov samodejni postopek podajanja vijakov. Pri ročnem sestavljanju morajo delavci izbrati vijake, jih namestiti na nastavek, poravnati luknjo za vijak in nato zategniti. To zahteva čas in lahko povzroči nestabilen ritem med dolgimi izmenami. Pri samodejnem podajanju se vijak neprekinjeno dovaja v izvijač po vsakem zaklepanju. Upravljavec mora v večini primerov samo naložiti in razložiti vpenjalo. Pri robotskem zaklepnem stroju z avtomatskim pritrdilnim vijakom za namizno pritrjevanje ta struktura pomaga zmanjšati premikanje roke in podpira čistejšo postajo za sestavljanje.
Postopek zaklepanja zahteva stabilno gibanje, ne le hitro hitrost. Ta namizni robot za pritrjevanje vijakov uporablja nadzorovano gibanje osi X, Y in Z za premikanje izvijača na vsako programirano točko. S ponavljajočo se natančnostjo do ±0,02 mm lahko stroj med serijsko proizvodnjo ohranja bolj dosledne položaje vijakov. Deluje lahko z možnostmi izvijačev, kot so SD, KILEWS ali HIOS, glede na zahteve projekta. Pri izdelkih s ponavljajočimi se luknjami za vijake Locking Driving Machine pomaga zmanjšati človeško napako in ohranja postopek pritrjevanja bližje nastavljeni poti, kar je pomembno za majhne elektronske sklope.
Različni izdelki potrebujejo različne oblike vpenjal. Nekateri izdelki uporabljajo eno delovno platformo, medtem ko drugi potrebujejo dve platformi za podporo hitrejšega nakladanja in razkladanja. Robota s samodejnimi pritrdilnimi vijaki za namizno pritrjevanje lahko izberete med različnimi modeli, kot so SCR300, SCR540 in SCR640, glede na velikost izdelka, količino glave in potrebe platforme. Če ima naročnikov izdelek več vijačnih točk ali večje dimenzije, lahko ICT pregleda vzorec in predlaga ustrezno strukturo. Zaradi tega je robot z vijaki s samodejnim zaklepanjem bolj praktičen za dejansko tovarniško uporabo, ker se stroj ujema s postopkom sestavljanja namesto samo s fiksnim standardom.
Robot s samodejnimi pritrdilnimi vijaki za namizno pritrjevanje podpira nadzor na dotik in ročno programiranje. Operaterji lahko nastavijo položaje vijakov z učenjem vleke, nato pa shranijo program za kasnejšo uporabo. Sistem lahko shrani do 999 programov, kar je koristno, ko tovarna proizvaja različne modele v majhnih ali srednjih serijah. Stroj podpira tudi alarmne funkcije, kot je alarm za ogoljene vijake, tako da je mogoče hitreje najti nenormalno pritrditev. Za ekipe, ki v vsakodnevni proizvodnji uporabljajo robota za samodejno pritrjevanje vijakov, preprosto programiranje in jasni alarmi zmanjšajo pritisk pri usposabljanju in olajšajo menjavo.
| Specifikacija robota za samodejno vijačenje
| Postavka | I.CT-SCR300 | I.CT-SCR540 | I.CT-SCR640 |
|---|---|---|---|
| maks. Velikost obsega | 300 × 300 mm, Z: 80 mm | 500 × 400 mm, Z: 80 mm | 600 × 400 mm, Z: 80 mm |

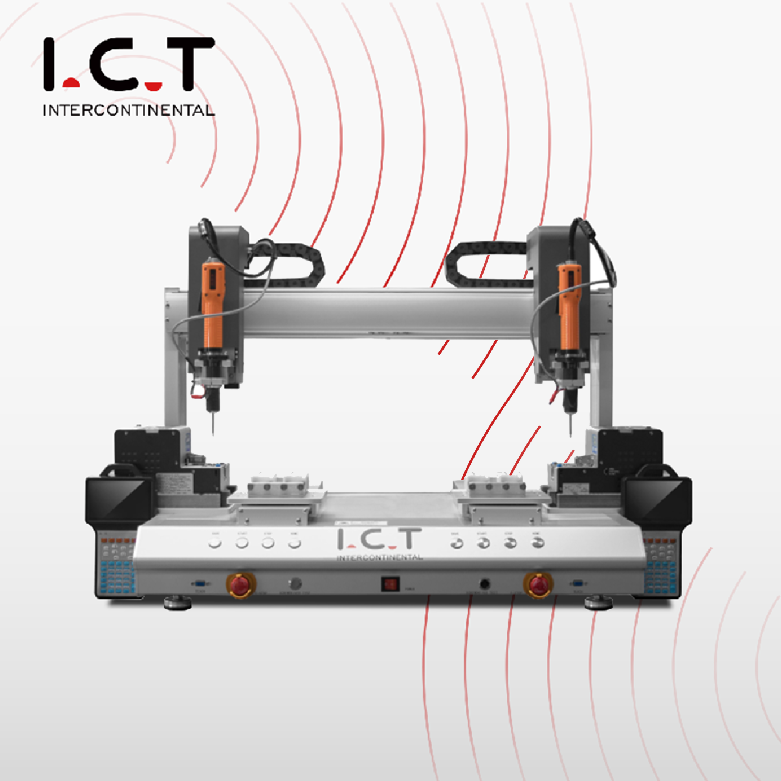

| Številka glave | 1 | 1 | 2 |
| Številka perona | 1 | 2 | 2 |
| Največja hitrost premikanja | X/Y os: 600 mm/s, Z os: 400 mm/s | X/Y os: 600 mm/s, Z os: 400 mm/s | X/Y os: 600 mm/s, Z os: 400 mm/s |
| Izvijač | SD / KILEWS / HIOS | SD / KILEWS / HIOS | SD / KILEWS / HIOS |
| Vijačno hranjenje | Izberi in postavi, magnetno | Izberi in postavi, magnetno | Izberi in postavi, magnetno |
| Alarmni sistem | Odstranjen alarm | Odstranjen alarm | Odstranjen alarm |
| Natančnost ponavljanja | ±0,02 mm | ±0,02 mm | ±0,02 mm |
| Spomin | 999 programov | 999 programov | 999 programov |
| Programiranje | Program poučevanja vleke | Program poučevanja vleke | Program poučevanja vleke |
| Način vožnje | Motor z zaprto zanko | Motor z zaprto zanko | Motor z zaprto zanko |
| Nadzorni način | Demonstrator + plošča na dotik | Demonstrator + plošča na dotik | Demonstrator + plošča na dotik |
| Zračni tlak | 4,5–6 kg/cm² | 4,5–6 kg/cm² | 4,5–6 kg/cm² |
| Napajanje | AC 220 ±10%, 50/60 Hz; AC 110V neobvezno | AC 220 ±10%, 50/60 Hz; AC 110V neobvezno | AC 220 ±10%, 50/60 Hz; AC 110V neobvezno |
| Dimenzija | 670 × 540 × 690 mm | 670 × 590 × 690 mm | 1010 × 730 × 690 mm |
| Teža | Pribl. 70 kg | Pribl. 90 kg | Pribl. 130 kg |
* IKT še naprej deluje na kakovosti in uspešnosti, specifikacije in videz se lahko posodobijo brez posebnega obvestila.
| Seznam opreme DIP Line
Sorodni izdelki za to stran temeljijo na proizvodni liniji DIP. Ti izdelki lahko vključujejo linije za vstavljanje, avtomatske stroje za vstavljanje, stroje za selektivno spajkanje, stroje za valovito spajkanje, DIP AOI, spajkalne robote in opremo za ravnanje s PCB. Zaklepanje vijakov je običajno del zadnjega postopka sestavljanja po spajkanju, testiranju in rokovanju s ploščo. Robot s pritrdilnimi vijaki lahko pomaga povezati postopek sestavljanja PCB s sestavo ohišja izdelka ali končno sestavo modula. IKT lahko podpira stranke pri izbiri opreme, postavitvi linije, naročilu postopka in načrtovanju tovarne, tako da postaja za zaklepanje vijakov ustreza širšemu proizvodnemu toku, namesto da stoji sama.
| Ime izdelka | Namen v liniji DIP |
|---|---|
| Avtomatski vložni stroj | Avtomatsko natančno namešča komponente na tiskana vezja za proizvodno linijo DIP. |
Topi spajko, da tvori trdne spoje na PCB-jih med postopkom vtičnika THT. | |
Selektivno nanaša spajkanje na določena področja za natančno sestavljanje THT | |
Pregleduje spajkalne spoje in napake pri namestitvi na DIP sestavljenem tiskanem vezju. | |
Vhodni stroj za plošče in izhodni stroj za plošče | |
| DIP periferija | Periferni izdelki proizvodne linije DIP |
