I.C.T
| Količina: | |
|---|---|

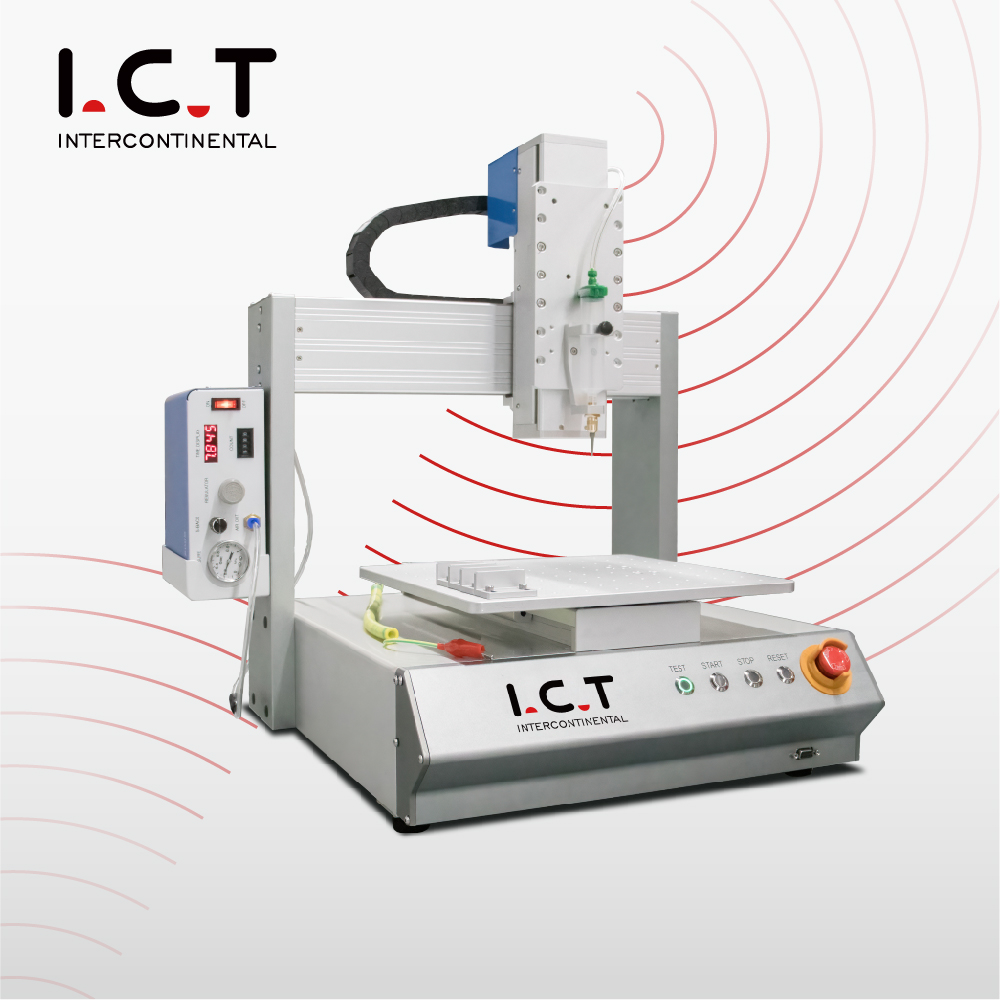

ICT 3-osni namizni stroj za razdeljevanje tiskanih vezij je zasnovan za natančno razdeljevanje materiala v proizvodnji elektronike, sestavljanju tiskanih vezij, proizvodnji LED, pakiranju polprevodnikov, lepljenju optičnih leč, lepljenju čipov in premazovanju majhnih delov. Lahko deluje z UV lepilom, AB lepilom, epoksidom, belim lepilom, EMI prevodnim lepilom, silikonom, srebrnim lepilom, rdečim lepilom, spajkalno pasto, pasto za odvajanje toplote in drugimi procesnimi materiali. Operaterji lahko uporabljajo ročni LCD krmilnik za nastavitev poti doziranja, hitrosti, količine lepila, časa doziranja in časa ustavitve. S kompaktno namizno strukturo se prilega inženirskim prostorom, proizvodnji vzorcev, servisnim postajam in prilagodljivim proizvodnim območjem SMT.
Ta 3-osni namizni stroj za razdeljevanje PCB uporablja premikanje X, Y in Z za dokončanje razdeljevanja od točke do točke, neprekinjenih linij in poti loka. Za proizvodnjo tiskanih vezij je to pomembno, ker je treba lepilo ali pasto pogosto nanesti na majhne površine, vzdolž robov ali okoli posebnih položajev komponent. Naprava podpira doziranje točk, črt, površin, krogov, lokov, nepravilnih krivulj in neravnih 3D tirnic. To daje inženirjem več svobode pri nastavljanju postopka za pritrditev tiskanih vezij, delov LED, embalaže COB ali majhnih elektronskih sklopov. Ekipi pomaga pri prehodu z ročnega dela na bolj ponovljiv proces, ne da bi zavzeli preveč tovarniškega prostora.
Stroj se upravlja prek LCD zaslona in ročne programirne naprave. Operaterji lahko ustvarjajo programe, prilagajajo parametre in zamenjajo opravila brez zapletenega računalniškega sistema. To je uporabno za tovarne, ki upravljajo s številnimi modeli PCB ali majhnimi serijami. Krmilnik uporabnikom omogoča nastavitev velikosti lepila, hitrosti doziranja, časa doziranja, časa zaustavitve in drugih ključnih parametrov. Novi operaterji se lahko hitreje naučijo osnovnega poteka dela, medtem ko lahko inženirji spreminjajo procese, ne da bi upočasnili celotno linijo. Za 3-osni namizni lepilni stroj za razdeljevanje tiskanih vezij. V proizvodnji SMT ta preprosta metoda nadzora pomaga zmanjšati pritisk pri namestitvi pri vsakodnevnem delu.
Stabilnost materiala je ena najpomembnejših točk pri razdeljevanju PCB. Ta stroj uporablja namenski krmilnik za doziranje, da ohranja izhod enakomeren, rez čist in gladko lomljenje lepila. Pomaga zmanjšati ostanke, puščanje, neenakomerne pike in izgubljen material. Samodejna funkcija proti utrjevanju prav tako pomaga preprečiti zamašitev igle, kar je koristno pri uporabi lepila, spajkalne paste, epoksida, rdečega lepila, silikona ali drugih materialov, ki se lahko med delovanjem posušijo ali zgostijo. Za proizvodne ekipe manj zamašenih igel pomeni manj prekinitev. Za kakovostne ekipe stabilen izhod materiala pomeni, da je postopek lažje preveriti, ponoviti in izboljšati.
Sistem lahko shrani 999 datotek postopka točenja, z do 65.535 točkami v vsaki datoteki. To strankam pomaga upravljati različne izdelke, ne da bi vsak program gradili od začetka. Ko se vrne naročilo za ponovitev, lahko operaterji prikličejo shranjeno datoteko in naredijo majhne prilagoditve, namesto da začnejo od nič. To je praktično za vzorčne prostore, maloserijsko proizvodnjo, servisne postaje in sestavljanje PCB mešanih modelov. Prav tako zmanjša tveganje za manjkajoče točke ali spreminjanje napačnih vrednosti. Za tovarne, ki pogosto preklapljajo med vrstami izdelkov, shranjevanje programov ni majhna funkcija; vsak teden prihrani čas.
3-osni namizni stroj za razdeljevanje tiskanih vezij deluje s programsko opremo Logoshop in lahko uvozi običajne formate datotek, vključno z NC, AI, DXF, JPG, BMP in skeniranimi datotekami. To inženirjem pomaga pri uporabi obstoječih risb ali projektnih podatkov za pripravo točilnih poti. Namesto ročnega poučevanja vsake točke lahko ekipa prinese datoteko, ustvari pot in jo natančno prilagodi na stroju. To je uporabno za izdelke PCB po meri, module LED, optične dele in elektronske sklope s pogostimi spremembami dizajna. Boljša združljivost datotek prav tako pomaga zmanjšati napake pri ročnem programiranju in ohranja proces bolj dosleden.
Uvoženi fotoelektrični senzor podpira samodejno poučevanje koordinat XYZ, kar stroju pomaga najti referenčne točke pri menjavi igel, napeljav ali vrst izdelkov. Pogonski sistem uporablja koračni motor, jermen in natančno linearno vodilo s ponovljivostjo XYZ do ±0,03 mm. Ta natančnost je uporabna za lepljenje COB, pritrjevanje delov PCB, doziranje LED in nanašanje materiala na majhne površine. Stranke lahko izbirajo med različnimi delovnimi površinami, vključno z 300×300mm, 400×400mm in 500×500mm. To omogoča, da se stroj prilega različnim velikostim izdelkov, hkrati pa ohranja enak namizni slog. Je praktična izbira za nadzorovano razdeljevanje PCB.
| razdeljevanja PCB za namizne računalnike : Specifikacije
| Artikel | I.CT-S300 | I.CT-S300L | I.CT-S500 |
|---|---|---|---|
| Delovno območje | 300(X) × 300(Y) × 95(Z) mm | 400(X) × 400(Y) × 95(Z) mm | 500(X) × 500(Y) × 95(Z) mm |
| Velikost stroja | 490 (D) × 528 (Š) × 679 (V) mm | 590 (D) × 628 (Š) × 679 (V) mm | 690 (D) × 728 (Š) × 679 (V) mm |
| Hitrost potovanja | 400 mm/s (XY), 200 mm/s (Z) | 400 mm/s (XY), 200 mm/s (Z) | 400 mm/s (XY), 200 mm/s (Z) |
| Največja obremenitev | 8 kg | 8 kg | 8 kg |
| Način vožnje | Koračni motor + jermen + natančno linearno vodilo | Koračni motor + jermen + natančno linearno vodilo | Koračni motor + jermen + natančno linearno vodilo |
| XYZ ponovljivost | ±0,03 mm | ±0,03 mm | ±0,03 mm |
| Operacijski sistem | LCD plošča / ročna naprava za programiranje | LCD plošča / ročna naprava za programiranje | LCD plošča / ročna naprava za programiranje |
| Zmogljivost programa | 999 datotek s parametri, 65.535 točk na datoteko | 999 datotek s parametri, 65.535 točk na datoteko | 999 datotek s parametri, 65.535 točk na datoteko |
| Vzorec gibanja | 3-osna točka do točke, neprekinjena črta, lok | 3-osna točka do točke, neprekinjena črta, lok | 3-osna točka do točke, neprekinjena črta, lok |
| Napajanje | AC220V, 50/60Hz, 0,5kW | AC220V, 50/60Hz, 0,5kW | AC220V, 50/60Hz, 0,5kW |
| Teža | Približno 35 kg | Približno 45 kg | Približno 55 kg |
* IKT še naprej dela na kakovosti in zmogljivosti, specifikacije in videz se lahko posodobijo brez posebnega obvestila. Če je drugačen, sledite novemu seznamu.
| Seznam opreme linije za premazovanje PCBA
Izdelki proizvodnih linij za nanašanje in razdeljevanje IKT, vključno z razdelilnimi stroji, stroji za konformne premaze, sušilnimi pečmi, transportnimi trakovi PCB, sistemi za pregledovanje AOI in stroji za ločevanje PCBA. Dozirni stroj nanaša lepilo, spajkalno pasto, silikon, epoksi ali termični material na izbrana področja PCB. Stroj za konformne premaze ščiti površine PCB pred vlago, prahom in kontaminacijo. Peč za strjevanje zaključi UV ali toplotno strjevanje po nanosu ali doziranju. AOI podpira inšpekcijo procesa, medtem ko oprema za ločevanje plošč loči končne plošče z manjšo obremenitvijo. Skupaj ti izdelki strankam pomagajo zgraditi popolnejši potek dela okoli 3-osnega namiznega lepilnega stroja in razdeljevanja PCB.
| Ime izdelka | Namen v liniji za premaze PCBA |
|---|---|
Nanaša natančne zaščitne premaze na vezja za zaščito pred prahom, vodoodpornostjo in zaščito pred eksplozijo. | |
Utrjuje premaze z IR ali UV svetlobo, kar zagotavlja trajno in močno zaščito. | |
Nemoteno prenaša vezja skozi linijo za nanašanje premazov za učinkovito obdelavo. | |
Zagotavlja in shranjuje PCB za proizvodno linijo, kar zagotavlja nemoten vnos in izhod. | |
| Konformni premaz AOI | Pregleduje kakovost premaza in odkriva napake, da zagotovi visoke standarde. |
| Video o uspehu stranke
Aprila 2026 je ICT zaključil projekt proizvodne linije SMT za stranko na Portugalskem. Stranka se ukvarja z avtomobilsko elektroniko in proizvaja izdelke, kot so sklopi avtomobilske razsvetljave in nadzornih sistemov. ICT je poslal tehnične inženirje v strankino tovarno, da so opravili namestitev na kraju samem, prilagoditev stroja in usposabljanje operaterjev. Med obiskom so naši inženirji strankini ekipi pomagali razumeti delovanje linije, točke vzdrževanja, potek procesa in dnevne podrobnosti proizvodnje. Po končanem projektu je stranka dala pozitivne povratne informacije tako o opremi kot o usposabljanju. Rekli so, da je namestitev potekala gladko in da je bilo usposabljanje jasno, uporabno in da so ga operaterji lahko spremljali.
| Storitve in podpora pri usposabljanju
IKT podpira stranke z vidika celotne tovarne SMT. Preden projekt napreduje, lahko naša ekipa pregleda strankino vrsto izdelka, tovarniški prostor, ciljno zmogljivost, procesno pot in prihodnje potrebe po širitvi. Po dobavi lahko ICT zagotovi namestitev, zagon, usposabljanje operaterjev, vodenje vzdrževanja in podporo pri proizvodnji. Pri novih tovarnah strankam pomagamo preiti od načrtovanja postavitve k poskusni proizvodnji. Obstoječim tovarnam pomagamo izboljšati povezave linij, upravljanje pretoka, pregledne točke in stabilnost procesa. Ta storitev omogoča lažjo uporabo 3-osnega stacionarnega razdelilnega stroja za tiskana vezja v celotnem proizvodnem sistemu SMT, premazov ali razdeljevanja.
| Kaj pravijo naše stranke
Stranke pogosto dajejo pozitivne povratne informacije o IKT, ker se naša podpora ne ustavi po odpremi. Pri projektih celotne tovarne SMT skrbijo za kakovost strojev, usposabljanje inženirjev, varno pakiranje, hiter odziv in jasno komunikacijo. Številne stranke pravijo, da naši inženirji razložijo delovanje opreme na praktičen način, kar operaterjem pomaga hitreje razumeti postopek. Cenijo tudi našo izvozno embalažo, ker je transport na dolge razdalje lahko težak za stroje. Ko se med namestitvijo ali proizvodnjo pojavijo vprašanja, naše prodajne in tehnične ekipe sodelujejo, da zagotovijo pravočasne odgovore. To pomaga strankam, da se počutijo bolj samozavestne, ko zaženejo novo proizvodno linijo ali nadgradijo obstoječo tovarno.
| Certifikati in standardi
IKT podpira celotne tovarniške projekte SMT s strukturiranim sistemom vodenja kakovosti. Našo opremo podpirajo CE, RoHS, ISO9001, patenti in povezani tehnični dokumenti. Ti dokumenti strankam pomagajo pri odobritvi nakupa, oceni dobavitelja in zahtevah mednarodnega trga. Kakovost pa niso le certifikati. Za celotno proizvodno linijo vključuje tudi pregled materiala, preglede montaže, testiranje strojev, pregled embalaže, sledenje dobave, evidenco namestitve in poprodajne storitve. ICT skrbno upravlja te korake, saj lahko majhna podrobnost pred odpremo pozneje vpliva na proizvodni načrt stranke. Nadzorovan proces pomaga zmanjšati projektno tveganje in podpira stabilnejšo izvedbo.
| O IKT podjetju in tovarni
ICT je ponudnik rešitev za opremo za proizvodnjo elektronike, ki pokriva SMT, DIP, premaze, doziranje, sestavljanje, robotiko in projekte pametnih tovarn. Imamo lastne ekipe za raziskave in razvoj, proizvodnjo, inženiring, prodajo in storitve ter podpiramo stranke v številnih državah z načrtovanjem tovarne, dobavo opreme, namestitvijo, usposabljanjem in izboljšavo procesov. IKT ni le dobavitelj posameznih strojev. Strankam pomagamo zgraditi novo proizvodnjo od 0 do 1 in nadgraditi obstoječe tovarne od 1 do 10. S strogimi inšpekcijskimi standardi, globalnimi projektnimi izkušnjami in zmogljivostjo celovitih storitev IKT proizvajalcem pomaga zgraditi stabilne, praktične in razširljive sisteme proizvodnje elektronike.
