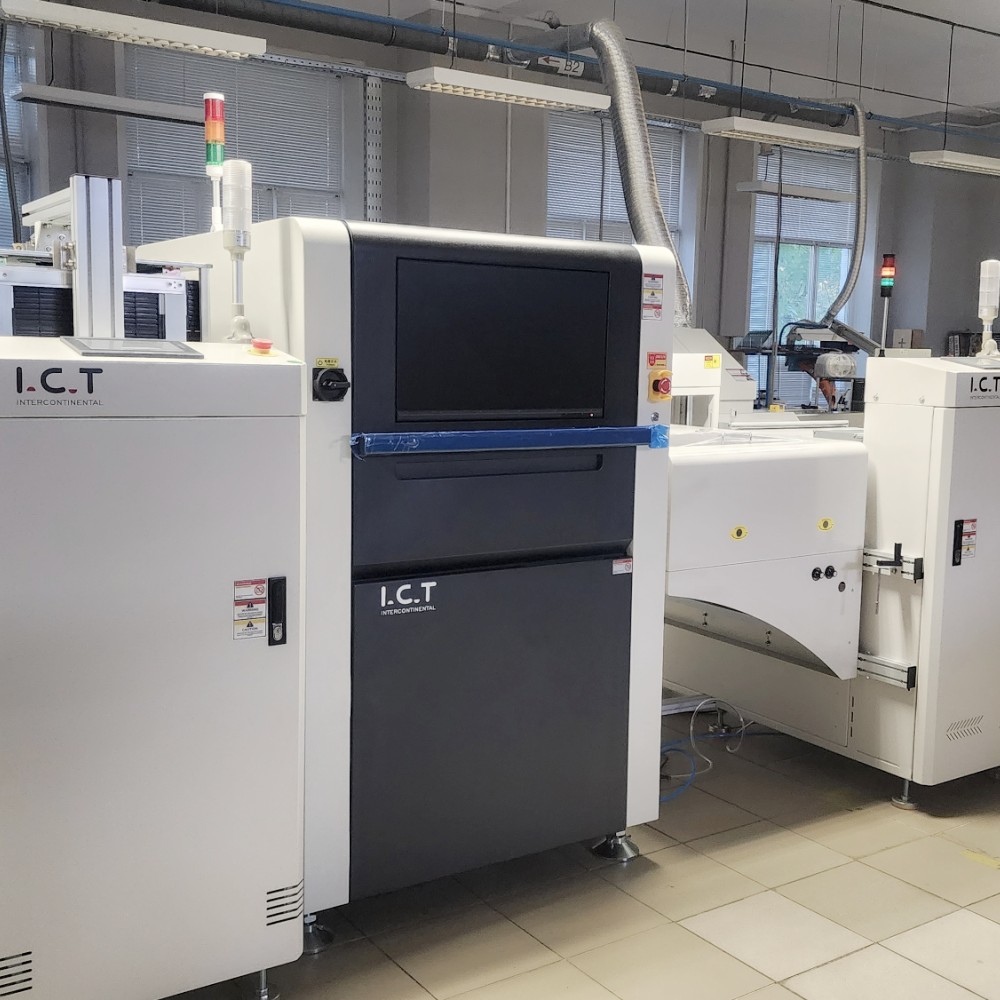

| Odkrijte stroje AI-4540 AOI
Spletna obrnjena kamera ICT DIP AOI AI-4540 je napredno orodje za pregledovanje PCBA po THT spajkanju. Zajame slike v realnem času z visoko natančno barvno kamero in jih obdela z algoritmi Convolution Neural Network (CNN) za inteligentno odkrivanje napak. Ta samodejni pcb aoi stroj identificira težave, kot so napačni deli, manjkajoče komponente, obratna polarnost in napake spajkanja, kot so mostovi, praznine ali nezadostna spajka v elementih, kot so upori, kondenzatorji, diode in vtičnice. Z visoko stopnjo odkrivanja in nizkimi lažnimi alarmi se namesti na proizvodne linije brez sprememb, kar omogoča neprekinjeno delovanje. Enostavna nastavitev višine in širine, podpira centralno upravljanje več enot. Sledljivost podatkov vključuje alarme SPC, samodejno shranjevanje dnevnika, opozorila NG in oddaljeno programiranje. To povečuje tovarniško učinkovitost in kakovost v procesih SMT.
| Značilnost

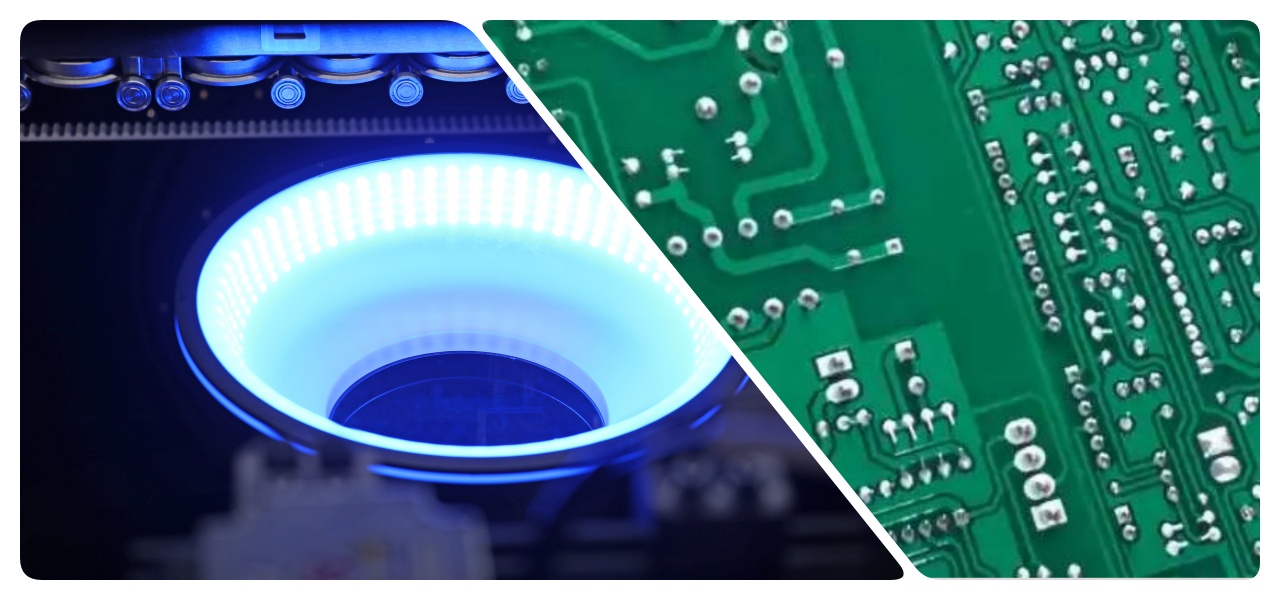

Algoritem globokega učenja
Stroji AI-4540 aoi uporabljajo globoko učenje z optimizacijo velikih podatkov za industrijske preglede. Samodejno identificira komponente in spajkalne spoje z enim klikom, kar skrajša dolge čase programiranja in veliko število lažnih alarmov v primerjavi s tradicionalnimi metodami. Usposobljen za velike nabore podatkov, obravnava variacije na spodnji strani po valovnem spajkanju, s čimer zagotavlja nobene zgrešene napake. Zmanjšuje lažne klice zaradi previsnih delov ali manjših barvnih razlik. CNN posnema človeško presojo za različne scenarije, kot je odkrivanje mehkih lukenj za igle v spajkah brez motenj zatičev ali naprav. To vodi do močne posplošenosti, visoke natančnosti in zanesljivih pregledov za kompleksne plošče.

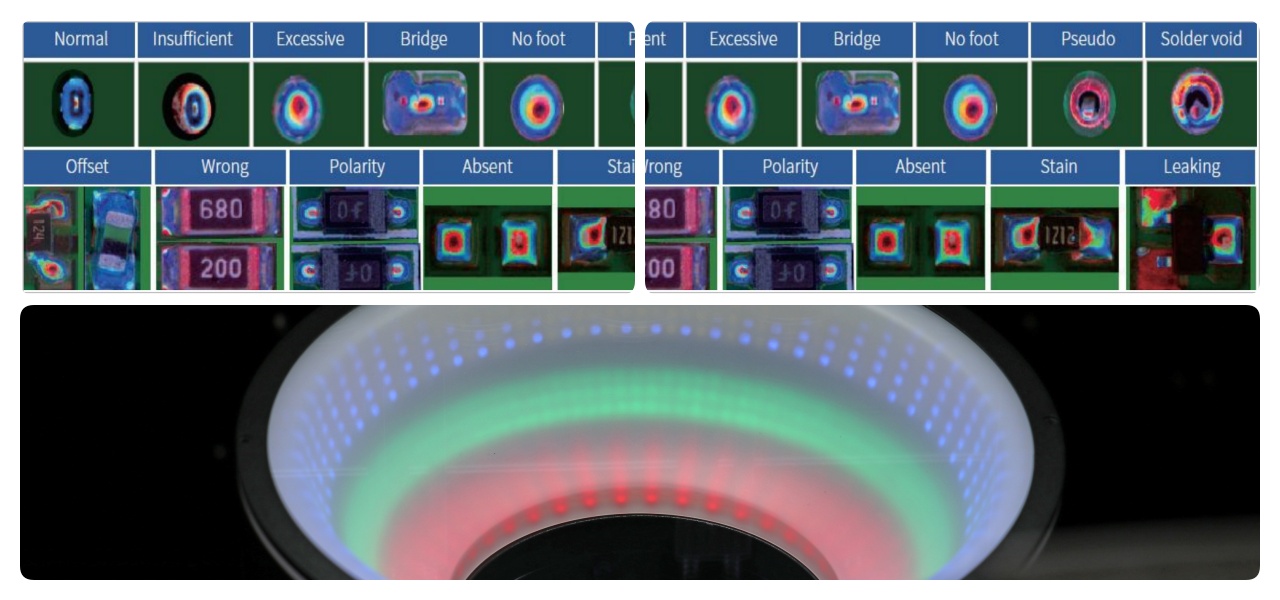

Prilagodljivi postopki
Ta spletni stroj za pregledovanje aoi ponuja pametne, prilagodljive postopke za nemoteno uporabo. Pametno preverja upore barvnega obroča, kondenzatorje, diode in vtičnice, na spletu ali brez njega, brez ustavljanja linij. Programiranje traja 10-20 minut, odpravljanje napak 10-15 minut, s kratkimi menjavami z uporabo obstoječih datotek. Paketne spremembe parametrov se zgodijo z enim ključem. Zvočni alarmi opozarjajo na napačne predmete ali vrste. To poenostavi delovanje, hitro optimizira nastavitve opreme in skrajša čas izpadov za boljši pretok proizvodnje.

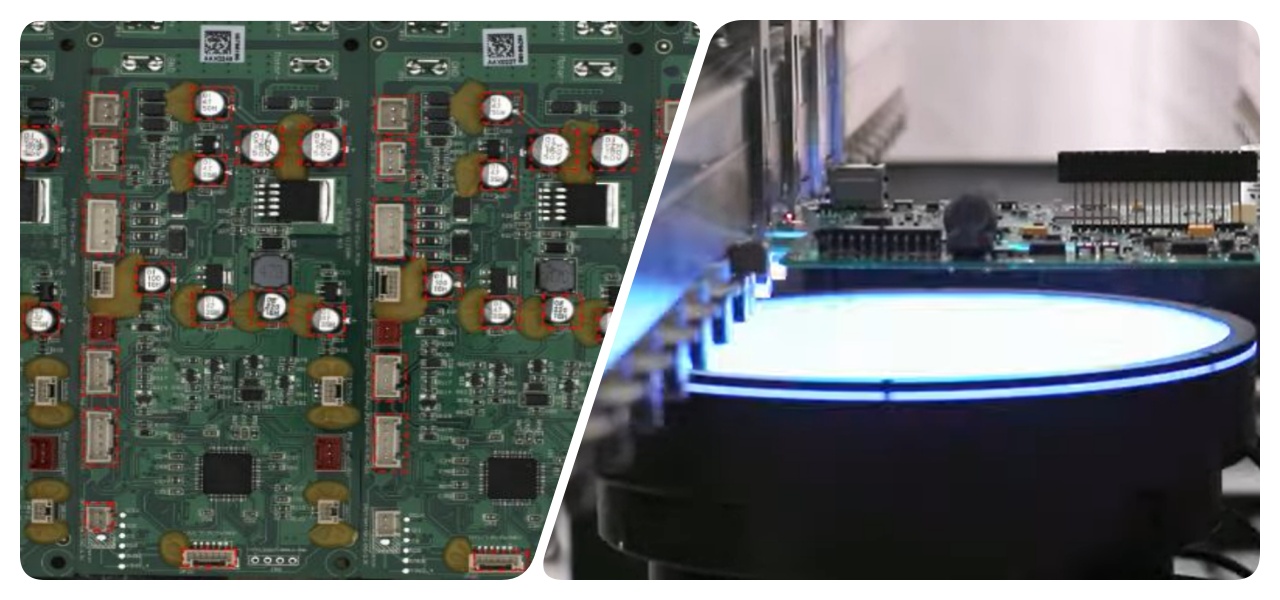

Hitra hitrost pregleda
Stroji AI-4540 aoi dosegajo hitra preverjanja z načrtovanjem poti genetskega algoritma. Zmanjša število FOV tako, da preskoči območja brez varjenja, skrajša poti in izbere idealna slikovna mesta, da se izogne spajkanju na robovih. GPE vzporedna obdelava pospeši obdelavo podatkov. Pri 0,23 sekunde na vidno polje je primeren za nize z velikim obsegom. Kot inšpekcijski sistem na liniji smt aoi stroj ohranja pretok, hkrati pa zagotavlja natančne rezultate.
Več načinov pregleda
Podpira preglede več plošč, mešanih plošč in mešanih materialov. Identificira rotacije pod različnimi koti in položaji. Samodejno preskoči slabe ocene. Ta prilagodljivost ustreza različnim nastavitvam PCB za temeljite in učinkovite preglede brez dodatnih korakov.
| Specifikacija
| Model | ICT DIP obrnjena spletna kamera AOI AI-4540 (po THT spajkanju) | ICT DIP obrnjena spletna kamera AOI AI-4540L (po THT spajkanju) |
| FOV | 49*41 mm |
| Resolucija | 20um |
| Kamera | 5M |
| Svetloba | RGB + W svetloba, 4 barvni integral |
| Hitrost inšpekcijskega pregleda | 0,23 s/FOV |
| Pregled mešanja PCB | Samodejno podprite program za klicanje. |
| Velikost PCB | Tridelna steza: 50 * 50-350 * 400 mm Enodelni tir: 50 * 50-450 * 400 mm | 50*50~550*650 mm |
| Višina PCB | Zgoraj: 110 mm (150 mm po izbiri), spodaj: 25 mm |
| Debelina PCB | 0,3 ~ 6,0 mm |
| PCB rob | 3,0 mm |
| Zvitost PCB | ±3,0 mm |
| Teža PCB | Največ: 10 kg |
| Višina transporterja | 750&900±20 mm |
| Prikaz | 23,8-palčni FHD zaslon |
| Izpis podatkov | Samodejno ustvarjena statistična analiza SPC |
| Posebna funkcija | Samodejno iskanje elementov in hitro programiranje |
| Moč | AC220 50/60Hz, 5A |
* IKT še naprej deluje na kakovosti in uspešnosti, specifikacije in videz se lahko posodobijo brez posebnega obvestila.
| Seznam opreme DIP Line

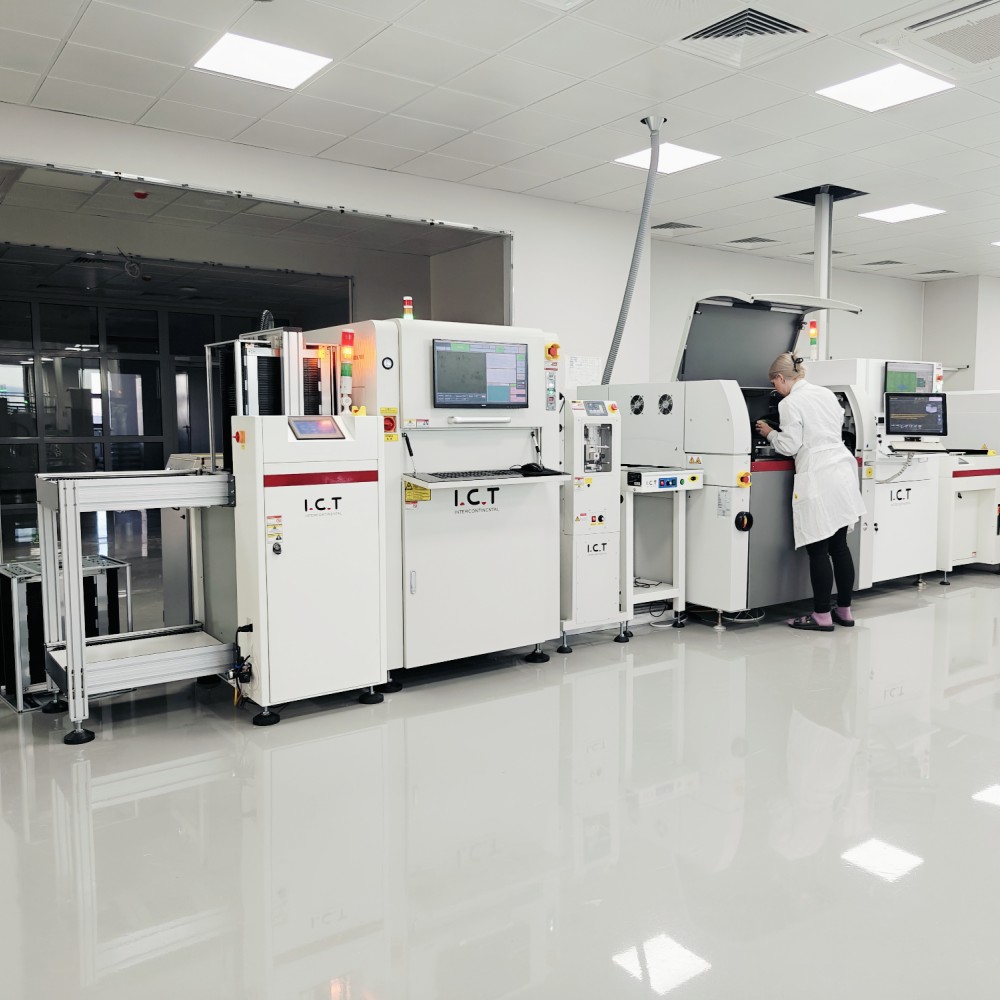

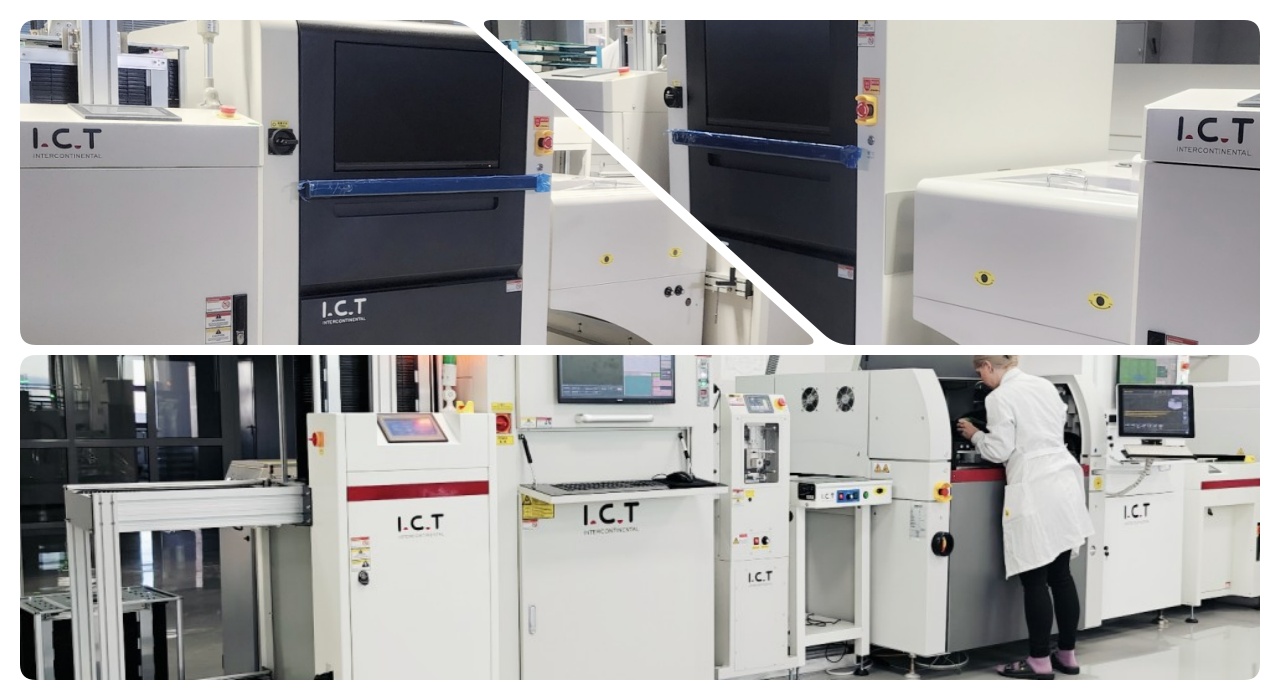

Naša proizvodna linija DIP ponuja napredna orodja za učinkovito in natančno sestavljanje PCB. Popolnoma avtomatizirana linija DIP vključuje linijo za vstavljanje DIP za natančno postavitev komponent, nakladalnik valov za nemoten vstop v tiskano vezje, razkladalnik valov za varen izhod in linijo za montažni trak za končna preverjanja. Ta visokokakovostna proizvodna linija PCB DIP zagotavlja stabilno delovanje, zanesljivo vstavljanje THT in stroškovno učinkovito sestavljanje, ki izpolnjuje različne potrebe industrije. Z modularno zasnovo in globalno podporo IKT povečuje produktivnost pri nalogah skozi luknje.
| Ime izdelka | Namen v liniji DIP |
Avtomatski vložni stroj | Avtomatsko natančno namešča komponente na tiskana vezja za proizvodno linijo DIP. |
Valovni spajkalni stroj | Topi spajko, da tvori trdne spoje na PCB-jih med postopkom vtičnika THT. |
Selektivni stroj za spajkanje | Selektivno nanaša spajkanje na določena področja za natančno sestavljanje THT |
Post-wave Inline AOI | Pregleduje spajkalne spoje in napake pri namestitvi na DIP sestavljenem tiskanem vezju. |
Rentgensko slikanje | Preveri kakovost notranjih spajk in skrite napake v komponentah THT. |
IKT tester | Preizkuša električno zmogljivost in povezljivost sestavljenega tiskanega vezja. |
Montažna linija pasu | Nemoteno prenaša PCB skozi linijo DIP za učinkovito sestavljanje in pregledovanje. |
| Video o uspehu stranke
Naš marketinški videoposnetek za stroje AI-4540 aoi prikazuje njegovo elegantno zunanjo zasnovo, ki poudarja tridelno gosenico za prilagodljivo rokovanje s tiskanimi vezji. Potopi se v notranjo strukturo in prikaže visoko natančno kamero in sistem osvetlitve. Prikazana je električna omarica s poudarkom na zanesljivih komponentah za stabilno delovanje. Predstavljene so ključne prodajne točke, kot so odkrivanje napak v realnem času in malo lažnih alarmov. Prikazani so različni poudarki programiranja, vključno z identifikacijo z enim klikom, hitrimi nastavitvami in paketnimi spremembami. Ta video ponazarja, kako se stroj brezhibno integrira v linije, optimizira učinkovitost in zagotavlja visokokakovostne izhode za proizvajalce elektronike po vsem svetu.
| Storitve in usposabljanje
IKT ponuja celovite storitve in usposabljanje za stroje AI-4540 aoi. Naša globalna ekipa skrbi za namestitev, vzdrževanje in pomoč na daljavo, da zmanjša čas izpadov. Usposabljanje vključuje praktična predavanja o programiranju, delovanju in odpravljanju težav, ki so na voljo na kraju samem ali na spletu. Osredotočeni smo na hitre odgovore na vprašanja, kar zagotavlja, da vaše osebje hitro pridobi znanja. Ta podpora pomaga tovarnam nemoteno delovati, izboljšati kakovost in se učinkovito prilagajati potrebam proizvodnje.
| Mnenja strank
Stranke hvalijo stroje ICT aoi zaradi njihove natančnosti in zanesljivosti. Pohvalijo naše inženirje za strokovne nastavitve in hitre popravke. Varna embalaža in pravočasno pošiljanje preprečujeta poškodbe in si zaslužita visoke ocene. Hitri odzivi na težave gradijo močno zaupanje in partnerstva.
| Naš certifikat
ICT ima CE, RoHS, ISO9001 in različne patente. Ti zagotavljajo varnost, okoljsko skladnost in standarde kakovosti. Naši aoi stroji izpolnjujejo globalna pravila za zanesljivo delovanje. Patenti ščitijo inovacije, kot je tehnologija globokega učenja, ki zagotavljajo napredne, zaščitene rešitve.
| O IKT in naši tovarni
ICT je vodilno podjetje za elektroniko z lastnimi raziskavami in razvojem ter proizvodnjo. Naša ekipa z več kot 89 zaposlenimi, vključno z 20 inženirji, spodbuja hitro rast v 12 letih. S popolnimi rešitvami SMT nudimo 1600 strankam v 72 državah. Naša 12.000 m² velika tovarna uporablja stroga testiranja in sisteme ISO9001 za ohranjanje visoke kakovosti izdelkov.
