V sodobni proizvodnji SMT Complete Guide to SPI Machines dosledno dokazuje eno nezlomljivo pravilo: SPI je vedno pred AOI. Napačen vrstni red je najdražja napaka, ki jo lahko naredi tovarna, saj se 55–70 % vseh napak pri reflowu začne pri tiskanju spajkalne paste — veliko preden so komponente nameščene.
Današnji PCB-ji redno nosijo upore 01005, BGA z razmikom 0,3 mm in večslojne pakete. Nanos spajkalne paste, ki je le 10 µm prenizek, lahko povzroči odprt spoj po reflowu, medtem ko lahko 5 µm preveč ustvari most pod 0,4 mm QFN. Te tolerance daleč presegajo tisto, kar lahko človeško oko ali tradicionalne 2D kamere zanesljivo ujamejo, zato je avtomatiziran 3D pregled v sodobni proizvodnji elektronike postal nedopusten.
Številni inženirji in menedžerji so podedovali proizvodne linije, ki so bile zgrajene pred 10–15 leti, ko je bil AOI edini razpoložljiv avtomatiziran pregled. Te linije še vedno delujejo (tako nekako), zato se pojavi naravno vprašanje: 'Če AOI že gleda končano ploščo, ali res potrebujemo še en stroj prej v liniji?' Medtem mlajši procesni inženirji, ki so se usposabljali za Six-Sigma in CpK, opazujejo, kako se iste tiskarske napake ponavljajo iz meseca v mesec, in se sprašujejo, zakaj tovarna porabi na tisoče za predelavo, namesto da bi preprečila težavo pri viru.
SPI ( pregled spajkalne paste ) je nameščen takoj za tiskalnikom šablon in pred prvim strojem za pobiranje in namestitev. Uporablja strukturirano svetlobo ali laser za ustvarjanje pravega 3D zemljevida vsakega posameznega nanosa spajkalne paste. V nekaj sekundah izmeri prostornino (nL), višino (µm), površino (mm²), položaj X/Y in obliko za vsako blazinico na plošči. Če je kar koli izven tolerance, je plošča zavrnjena ali pa tiskalnik prejme popravek zaprte zanke v realnem času, preden se natisne naslednja plošča.
AOI ( avtomatsko optično pregledovanje ) se nahaja za pečico za reflow. Posname barvne slike visoke ločljivosti 2D ali 3D popolnoma sestavljene plošče. Preveri manjkajoče dele, napačne dele, obrnjeno polariteto, nagrobnike, dvignjene kable, nezadostno spajkanje, mostove in vidne težave z močenjem. Ker se je spajka že stopila, vam lahko AOI samo pove, kaj je šlo narobe - ne more preprečiti, da bi se okvara sploh zgodila.
SPI je preventivno zdravilo: preprečuje, da bi se slaba spajkalna pasta kdaj srečala s komponento. AOI je obdukcija: pove vam, katere plošče so že mrtve ali umirajo. Ena vam prihrani denar navzgor, druga prihrani vašo stranko pred prejemanjem slabega izdelka na koncu. Oba sta pomembna, vendar nista zamenljiva.
Številne starejše tovarne potrošniške elektronike še vedno uporabljajo linije samo za AOI, ker 'tako smo vedno delali'. Te linije običajno proizvajajo preproste dvostranske plošče s komponentami 0603/0402 in korakom 0,5 mm+. Tiskanje velja za dovolj stabilno, predelava je poceni, vodstvo pa sovraži dodajanje novih strojev. Rezultat je sprejemljiv za poceni izdelke, vendar je stopnja napak tiho pri 500–2000 ppm.
Inženirji, osredotočeni na procese – zlasti v avtomobilski industriji, medicini in telekomunikacijah – obravnavajo tiskanje spajkalne paste kot najbolj kritičen in najbolj spremenljiv korak v celotni liniji. Vedo, da ko je pasta napačna, nobena količina popolne postavitve ali popolnega reflow profila ne more rešiti spoja. Njihova mantra je 'izmerite in popravite pasto, preden porabite denar za nameščanje dragih komponent nanjo.'
Vodilni pogodbeni proizvajalci in proizvajalci originalne opreme zdaj SPI + AOI obravnavajo enako kot tiskalnik + pick-and-place: preprosto ne zgradite resne linije brez obojega. Naložbo upravičujejo številke izkoristka prvega prehoda, ki rutinsko presegajo 99,5 %, in stroški predelave, ki se znižajo za 60–80 %. V teh tovarnah razprava ni več 'SPI ali AOI?', temveč 'Kateri model SPI nam daje najhitrejši ROI?'
IPC-7912 , iNEMI in na desetine neodvisnih študij v zadnjih 15 letih dosledno kažejo enako razčlenitev: tiskanje s spajkalno pasto predstavlja 55–70 % vseh napak pri sestavljanju, namestitev 10–15 %, reflow 10–15 % in vse ostalo preostanek. Celo popolnoma nastavljen stroj za pobiranje in namestitev ne more premagati slabega volumna paste ali offseta.
Odpravljanje napake pri tiskanju pri SPI ne stane skoraj nič — ploščo enostavno očistimo in ponovno natisnemo. Odpravljanje iste napake pri AOI po reflowu zahteva ročno popravke, morebitno odstranitev komponente, rentgensko preverjanje in ponovno reflow – preprosto 20–50× dražje. Če napaka uide stranki, lahko stroški poskočijo na stotine ali tisoče dolarjev na ploščo v garancijskih zahtevkih in izgubljenem ugledu.
Premalo paste → nezadostna višina fileta → odprt ali šibek spoj. Preveč paste → odvečne spajkalne kroglice ali mostički pod napravami s finim korakom. Prilepite zamaknjeno za 50 µm → nagrobni spomenik na majhne komponente čipov. Sprememba višine → praznine znotraj kroglic BGA, ki jih AOI ne more videti, vendar jih bo rentgen pozneje našel. Vsaka od teh napak je 100 % predvidljiva na podlagi podatkov 3D paste, ki jih zagotavlja samo SPI.

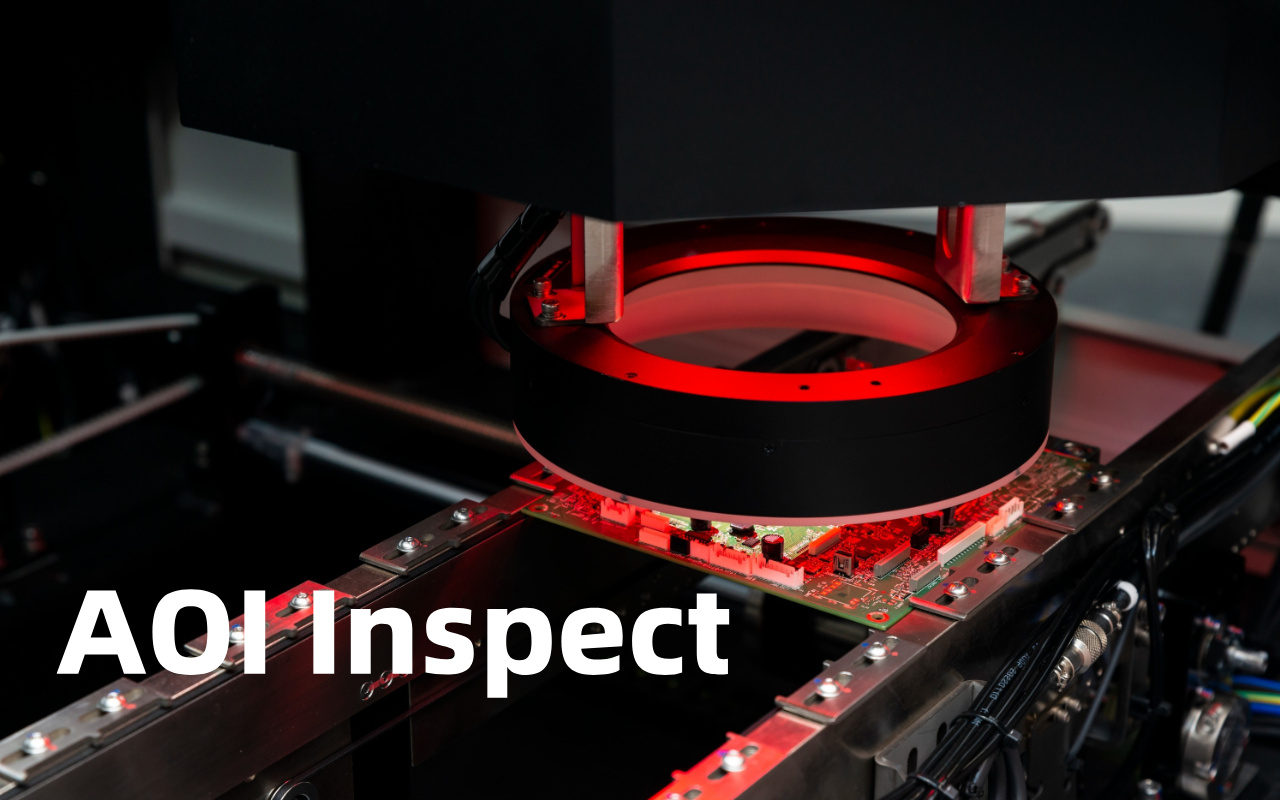

SPI se zažene, preden je nameščena katera koli komponenta, zato ne more vedeti, ali je naprava za izbiro in namestitev pozneje zagrabila napačen kolut ali del v celoti preskočila. Napake polaritete na polariziranih kondenzatorjih ali diodah so prav tako nevidne za SPI, ker je pasta videti enaka ne glede na orientacijo.
Tudi s popolno pasto lahko šoba pade del 100 µm stran od blazinice ali pa lahko neenakomerno segrevanje povzroči nagrobne spomenike med prelivanjem. Ti mehanski udarci ali slab vakuum lahko dvignejo vodnik na QFP. SPI ne vidi ničesar od tega, ker se zgodijo dolgo po njegovem preglednem oknu.
Glava v blazini, ne-močenje, odmočenje in nekatere vrste praznin postanejo vidne šele, ko se spajka stopi in ohladi. Barvne kamere in nagnjena osvetlitev AOI so posebej zasnovane za ulov teh površinskih težav, ki jih SPI nikoli ne vidi.
Edino zaporedje, ki ga danes uporabljajo tovarne svetovnega razreda, je: tiskalnik s šablonami → SPI → hitri strelec za odrezke → prilagodljiv polagalec → peč za pretapljanje → AOI → (izbirni rentgen ali IKT ). Ta vrstni red ni samovoljen. Sledi naravnemu časovnemu načrtu za nastanek napak: najprej preprečite težave pri tiskanju, nato preprečite težave pri namestitvi in nato preverite končni rezultat po spajkanju. Obračanje katerega koli koraka dramatično poveča tveganje ponovnega dela in pobega.
Sodobni sistemi SPI, kot sta ICT-S510 in ICT-S1200, pošiljajo podatke o odmiku in količini v realnem času nazaj v tiskalnik (krmiljenje z zaprto zanko). Tiskalnik samodejno prilagodi pritisk strgala, hitrost ali pogostost čiščenja šablone na naslednji plošči. Znotraj 3–5 plošč se proces običajno ustali na CpK > 1,67. Ko je tiskanje zaklenjeno, stroji za pobiranje in nameščanje vsakič prejmejo popolne blazinice, kar dramatično zmanjša alarme, povezane z umestitvijo v smeri toka.
Ko je tiskanje že pod nadzorom, postane delo AOI veliko lažje in natančnejše. Lažni klici se zmanjšajo za 60–80 %, ker podjetju AOI ni več treba ugibati, ali je obrobni spajkalni spoj posledica slabe paste ali slabe namestitve. AOI se lahko zdaj osredotoči na resnične napake pri umestitvi in težave po preoblikovanju ter tako postane pravi končni vratar namesto vseobsegajoče postaje za odpravljanje težav.

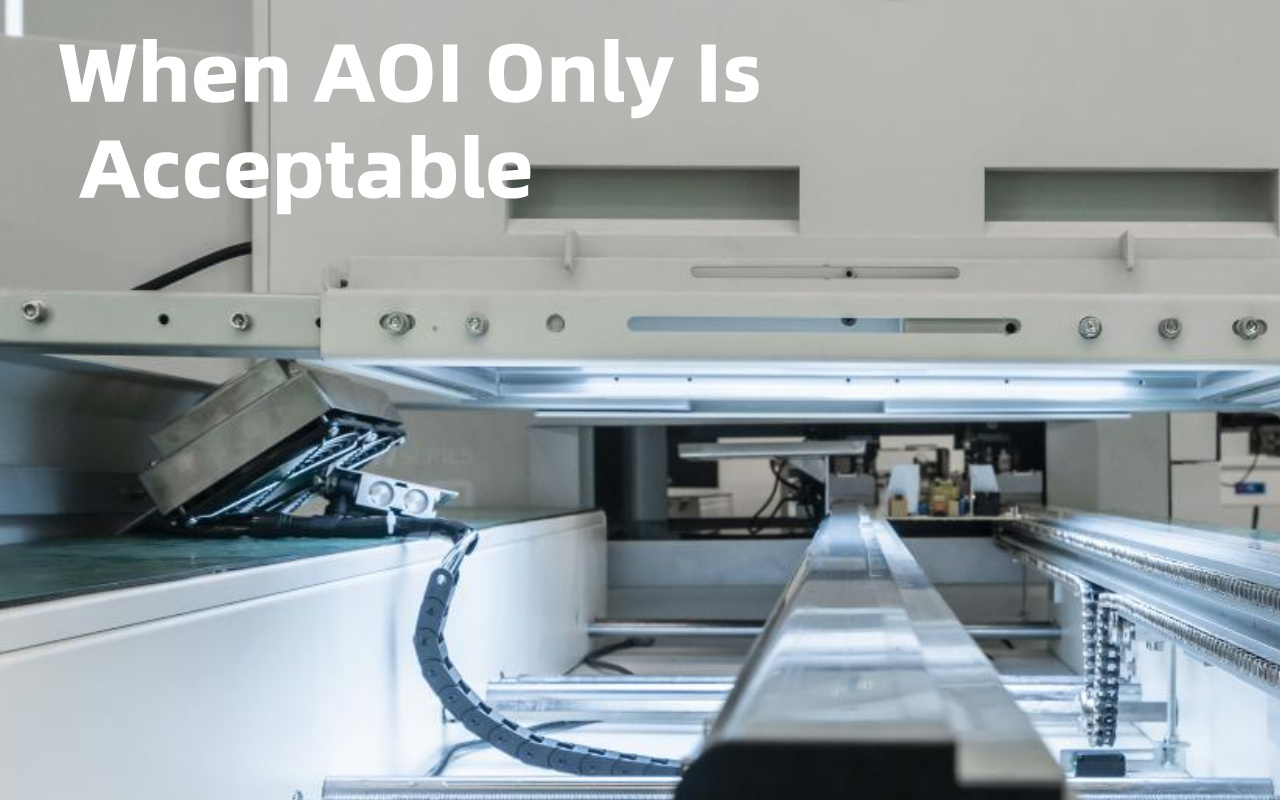

Dvostranske potrošniške plošče z deli 0603 in večjimi, korakom ≥ 0,5 mm, zelo stabilno šablono in pasto, nizkimi mešanicami in velikimi količinami ter sproščenimi cilji kakovosti (≤ 1000 ppm) lahko včasih preživijo samo z AOI. Ponovna obdelava je poceni, napake na terenu so redke in vodstvo sprejme občasno postajo za popravke. Te linije postajajo vsako leto redkejše, vendar še vedno obstajajo na cenovno usmerjenih trgih.
Avtomobilska elektronika ( AEC-Q100/104 ), medicinske naprave ( ISO 13485 ), vesoljska/vojaška oprema (IPC razred 3), 5G infrastruktura, matične plošče strežnikov, karkoli s komponentami 01005/008004, ≤ 0,4 mm korakom BGA ali paketi s spodnjim zaključkom zahtevajo 3D SPI. Politike brez napak in stroški garancije v tisočih dolarjev na ploščo ne puščajo prostora za 'ujeli ga bomo pri AOI.'
Tudi tovarne z omejenim kapitalom lahko najprej upravičijo SPI. Običajno se vračilo od 6 do 12 mesecev samo z zmanjšanjem odpadkov, prihrankom dela pri predelavi in izboljšanjem donosa. Številne stranke poročajo, da je dodajanje SPI zmanjšalo njihove predelovalne postaje AOI s treh izmen na eno izmeno in zmanjšalo povratke strank za 90 %. Matematika je preprosta: preprečitev ene slabe palete avtomobilskih PCB-jev plača celoten stroj SPI.

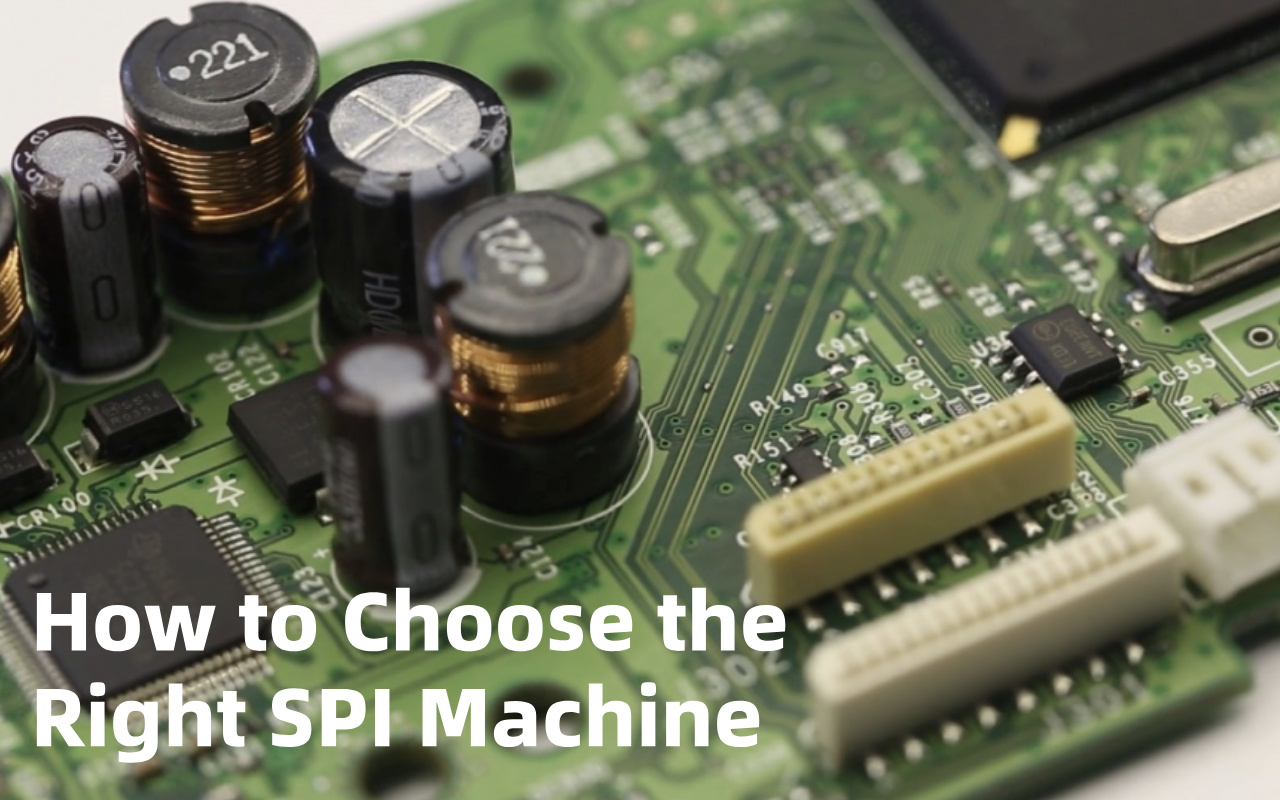

2D SPI meri samo površino in ga lahko zavedejo razlike v višini lepila. Pravi 3D SPI (moiré s faznim zamikom ali dvojna laserska triangulacija) meri dejansko prostornino in višino z ločljivostjo ≤ 1 µm. Za kar koli, kar je manjše od 0402 ali 0,5 mm naklona, je 2D zastarel in bo povzročil prekomerno število lažnih zavrnitev ali zgrešenj.
Poiščite višinsko ločljivost ≥ 2 µm, GR&R < 10 % pri 6σ in čas pregleda ≤ 12 sekund za tipično tiskano vezje pametnega telefona. ICT-S510 doseže 8–10 sekund na ploščo pri ločljivosti 1 µm, medtem ko večji ICT-S1200 obdela plošče 600 × 600 mm v manj kot 20 sekundah z enako natančnostjo.
Sodobni SPI mora neposredno uvažati podatke Gerber in CAD, samodejno generirati inšpekcijske programe v nekaj minutah, prikazati diagrame CpK v realnem času in samodejno poslati vrednosti popravkov nazaj na tiskalnike DEK/Minami/Panasonic/GKG. Brez teh funkcij kupujete včerajšnjo tehnologijo.
Izberite stroje s popolnoma samodejno kalibracijo steklene plošče (30-sekundna dnevna rutina), optiko s temperaturno kompenzacijo in zaprtimi projekcijskimi enotami. ICT-S510 in ICT-S1200 vključujeta te funkcije in ohranjata ponovljivost < 1 µm leto za letom z minimalnim posredovanjem operaterja.
Ne. AOI pregleda po reflowu, ko je poškodba že narejena. Ne more izmeriti prostornine ali višine spajkalne paste, preden so komponente nameščene, zato ne more preprečiti hladnih spojev, mostov ali praznin, ki jih povzročajo tiskarske napake.
Za 0402 in večje komponente z razmikom 0,5 mm+ lahko 2D včasih preživi. Za BGA 0201, 01005, 0,4 mm ali z manjšim korakom samo 3D SPI zagotavlja podatke o prostornini in višini, ki jih zahtevajo standardi IPC-7095 in avtomobilski standardi.
Da — običajno 60–80 %. Stabilno tiskanje odstrani naključne variacije glasnosti, ki zmedejo algoritme AOI in ustvarjajo fantomske okvare spajkalnih spojev.
Sodobni sistemi, kot je ICT-S510, pregledajo tipično tiskano vezje pametnega telefona v 8–10 sekundah, ICT-S1200 pa obravnava velike plošče v < 20 sekundah. Ti časi so zanemarljivi v primerjavi s časi ciklov namestitve in prelivanja.
ja IPC-7095D (BGA) in večina avtomobilskih/medicinskih standardov kakovosti učinkovito določajo, da 3D SPI zagotavlja stopnjo praznin < 25 % in zanesljivo omočenje na napravah z zelo majhnim korakom.
