Če se vaša proizvodna linija SMT srečuje z nedoslednim izkoristkom, nepričakovano predelavo ali težavami pri ohranjanju stabilne kakovosti spajkanja, glavni vzrok morda ni tam, kjer mislite.
V mnogih primerih teh težav ne povzročajo operaterji, materiali ali celo predhodni procesi – ampak sama peč za reflow.
Kot končna in najbolj kritična stopnja postopka SMT spajkanje ponovnega tečenja določa, ali se vsi predhodni koraki – tiskanje, postavitev in pregled – pretvorijo v zanesljive, visokokakovostne sklope. Neusklajenost med vašimi zahtevami glede izdelka in zmogljivostmi vaše peči za reflow lahko tiho uvede variacije, zmanjša izkoristek prvega prehoda in poveča dolgoročne proizvodne stroške.
Kljub temu mnogi proizvajalci še vedno izbirajo pečice za reflow na podlagi cene, osnovnih specifikacij ali splošnih priporočil, ne da bi popolnoma razumeli, kako te izbire vplivajo na dejansko proizvodno zmogljivost.
Ta vodnik je zasnovan tako, da to spremeni.
Namesto da bi se osredotočali samo na tehnične značilnosti, vam bo ta članek pomagal oceniti pečice za reflow s praktičnega, proizvodno usmerjenega vidika — tako da boste lahko sprejeli odločitev, ki bo sčasoma izboljšala kakovost, stabilnost in donosnost.
Torej, zakaj je izbira pečice za reflow sploh tako pomembna?
Če vaša linija SMT občasno trpi zaradi nestabilnega izkoristka, nepričakovane predelave ali nedosledne kakovosti spajkanja med serijami, težava morda ne izvira od tam, kjer pričakujete.
Mnogi proizvajalci, ko se pojavijo težave, najprej pogledajo spajkalno pasto, natančnost namestitve ali zmogljivost operaterja. Vendar pa je v precejšnjem številu primerov pravi vir variacije v fazi ponovnega oblikovanja – kjer so vsi procesi navzgor v toku bodisi potrjeni bodisi ogroženi.
Neusklajena peč za reflow lahko povzroči subtilne, a kritične nedoslednosti: neenakomerno porazdelitev toplote, nestabilno profiliranje ali nezadosten nadzor procesa. Te težave se redko pojavijo kot takojšnje okvare. Namesto tega se sčasoma kopičijo in se kažejo kot višja stopnja predelave, skrite napake in dolgoročna tveganja glede zanesljivosti.
Nasprotno pa pravilno konfigurirana peč za reflow zagotavlja stabilnost celotne proizvodne linije. Zagotavlja dosleden prenos toplote, ponovljive rezultate spajkanja in predvidljivo delovanje procesa v različnih izdelkih in proizvodnih ciklih.
Zato izbira pečice za reflow ni le tehnična izbira – je odločitev, ki neposredno vpliva na vašo stabilnost proizvodnje, kakovost izdelka in splošno donosnost.
Pri izbiri pečice za reflow ne gre za primerjavo specifikacij – gre za zagotovitev, da stroj resnično ustreza vaši proizvodnji.
Številne napake pri izbiri se zgodijo, ker se odločitve sprejemajo prehitro, ne da bi v celoti razumeli, kako različni dejavniki vplivajo na dejansko proizvodno uspešnost. Strukturiran pristop vam lahko pomaga preprečiti draga neskladja.

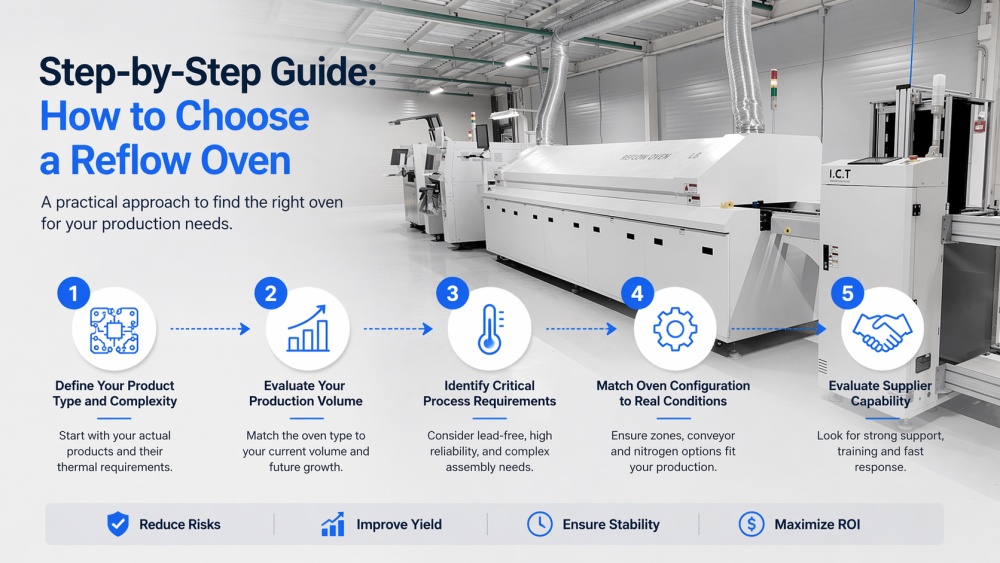

Tukaj je praktična metoda korak za korakom, ki jo uporabljajo izkušeni inženirji SMT:
Začnite s svojimi dejanskimi izdelki – ne z opremo.
Ali proizvajate LED plošče, nadzorne plošče za avtomobile ali visoko zmogljive PCB? Vsaka kategorija ima zelo različne zahteve glede toplotnega obnašanja, občutljivosti komponent in stabilnosti procesa.
Izbira pečice za reflow brez jasne opredelitve vašega izdelka pogosto vodi do prevelikih specifikacij ali nezadostne zmogljivosti.
Vaš obseg proizvodnje določa vrsto sistema, ki ga potrebujete.
Proizvodnja velikih količin zahteva linijske peči za reflow s stabilnim pretokom in ponovljivo zmogljivostjo. V nasprotju s tem lahko proizvodnja v majhnih količinah ali okolja raziskav in razvoja dajejo prednost prilagodljivosti pred hitrostjo.
Še pomembneje je, da ne upoštevate samo trenutne zmogljivosti, ampak tudi prihodnjo rast. Sistem, ki deluje danes, lahko jutri postane ozko grlo.
Niso vsi procesi SMT enaki.
Spajkanje brez svinca, aplikacije z visoko zanesljivostjo ali kompleksni sklopi zahtevajo strožji nadzor temperature, boljšo toplotno enakomernost in doslednejše profiliranje.
Če so te zahteve podcenjene, je rezultat pogosto nestabilen donos in nenehne prilagoditve procesa.
Tu gre veliko odločitev narobe.
Namesto da izbirate na podlagi splošnih specifikacij, se osredotočite na to, kako konfiguracija podpira vašo dejansko proizvodnjo:
Ogrevalne cone morajo ustrezati vašim potrebam toplotnega profila
Transportni sistemi morajo ustrezati vaši velikosti in teži tiskanega vezja
Za izdelke, občutljive na oksidacijo, je treba razmisliti o možnostih dušika
Neusklajenost tukaj neposredno povzroči nestabilnost procesa.
Tudi najboljša oprema ne more dobro delovati brez ustrezne podpore.
Zanesljiv dobavitelj mora zagotoviti ne samo stroj, ampak tudi:
Vodenje postopka med nastavitvijo
Usposabljanje za vašo inženirsko ekipo
Hiter odziv v primeru težav
V resničnih proizvodnih okoljih je dolgoročna stabilnost odvisna tako od podpore kot od strojne opreme.

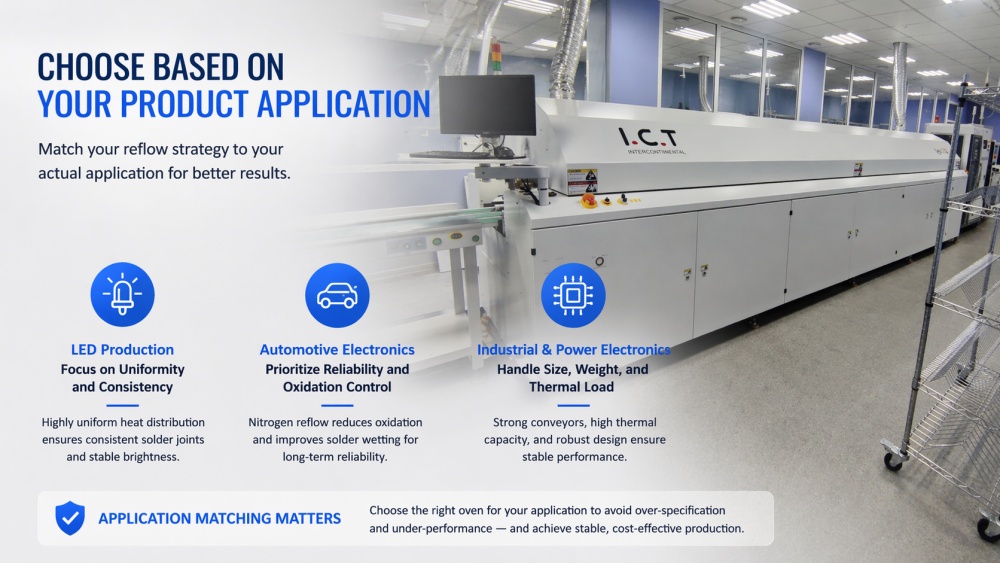

Vse pečice za reflow niso zasnovane za isto vrsto proizvodnje.
V praksi je ena najpogostejših napak izbira opreme na podlagi splošnih specifikacij, ne da bi upoštevali, kako različne vrste izdelkov postavljajo zelo različne zahteve za postopek prelivanja.
Da bi se temu izognili, je prvi korak uskladiti strategijo preoblikovanja z vašo dejansko aplikacijo.
LED plošče, zlasti velike plošče, zahtevajo zelo enakomerno porazdelitev toplote.
Celo majhna temperaturna nihanja med različnimi območji plošče lahko povzročijo neenakomerne spajkalne spoje, kar lahko privede do vidne neskladnosti svetlosti končnega izdelka.
V tem primeru so bistvenega pomena reflow pečice s stabilnimi konvekcijskimi sistemi in doslednimi toplotnimi profili.
Avtomobilske aplikacije zahtevajo dolgoročno zanesljivost v težkih pogojih.
Ponovno pretakanje dušika se pogosto priporoča za zmanjšanje oksidacije in izboljšanje vlaženja spajk, zlasti za komponente z majhnim korakom in kritične povezave.
Brez ustreznega nadzora atmosfere in natančnega profiliranja temperature lahko skrite napake prestanejo pregled, vendar ne uspejo na terenu, kar vodi do dragih garancijskih tveganj.
Industrijske nadzorne plošče in močnostna elektronika običajno vključujejo večje PCB-je, debelejše bakrene plasti in težje komponente.
Te lastnosti zahtevajo:
Močni in stabilni transportni sistemi
Večja toplotna zmogljivost za dosledno ogrevanje
Robustna mehanska zasnova za preprečevanje deformacij
Če pečica za reflow ne more obvladati teh pogojev, lahko povzroči zvijanje plošče, nezadostno spajkanje ali nestabilnost postopka.
Izbira pečice za reflow brez upoštevanja uporabe izdelka ima pogosto dva draga rezultata:
Prevelika specifikacija → nepotrebna naložba brez prave koristi
Slaba uspešnost → stalne težave s proizvodnjo in skrite izgube
Pravi pristop ni, da izberete "najnaprednejšo" pečico, temveč tisto, ki najbolje ustreza vašim dejanskim proizvodnim potrebam.

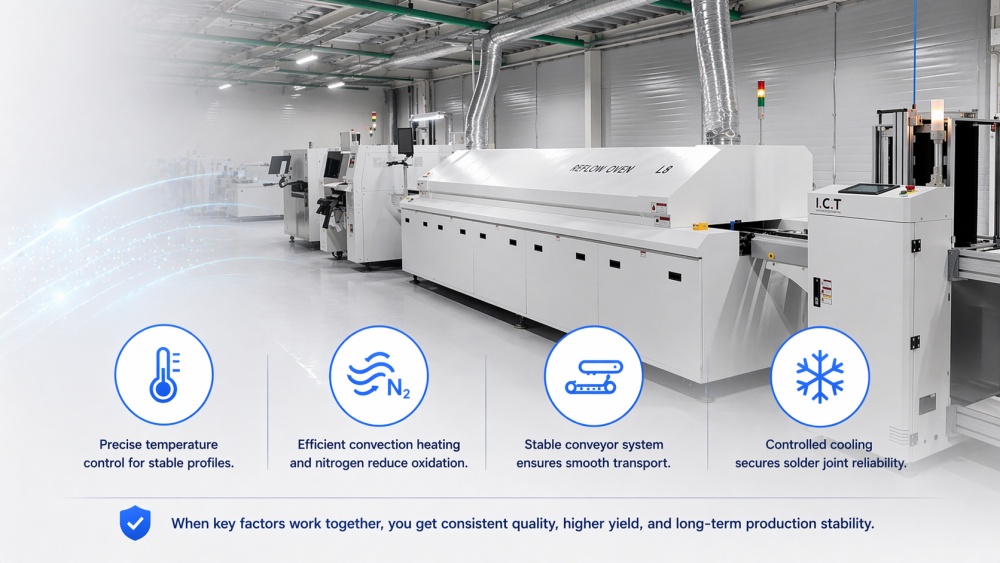

Razumevanje specifikacij pečice za reflow ne pomeni samo vedeti, kaj vsak parameter pomeni – gre za razumevanje, kako vsak vpliva na vaše proizvodne rezultate.
V mnogih primerih proizvodne nestabilnosti ne povzročajo očitne okvare stroja, temveč subtilna neskladja v konfiguraciji. Ta neskladja med izbiro pogosto ostanejo neopažena, vendar neposredno vodijo v napake, predelavo in nedosledno kakovost.
Naslednje tehnične dejavnike zato ne bi smeli ovrednotiti kot značilnosti, ampak kot kritične kontrole za stabilnost procesa.
Število ogrevalnih con določa, kako natančno lahko nadzorujete temperaturni profil.
Več območij omogoča bolj gladke prehode med stopnjami predgretja, namakanja in ponovnega polnjenja, kar zmanjša toplotni šok in izboljša tvorbo spajkalnega spoja.
Vendar lahko nezadostne cone povzročijo nestabilne profile, zlasti pri kompleksnih ploščah ali ploščah z visoko gostoto. To pogosto povzroči napake, kot je nepopolno spajkanje ali napetost komponent.
Cilj ni izbrati največjega števila območij, temveč zagotoviti, da lahko vaša pečica ohrani stabilen in ponovljiv profil za vaše specifične izdelke.
Sodobne reflow pečice se zanašajo na konvekcijsko ogrevanje za učinkovit in enakomeren prenos toplote.
Za aplikacije, ki zahtevajo večjo zanesljivost - kot so avtomobilski ali fino naklonski sklopi - se dušikova atmosfera pogosto uporablja za zmanjšanje oksidacije in izboljšanje vlaženja spajk.
Brez ustreznega nadzora atmosfere lahko oksidacija povzroči šibke spajkalne spoje ali nedosledno kakovost, zlasti pri postopkih brez svinca.
Odločitev tukaj ni zgolj "z ali brez dušika", ampak ali vaš izdelek in zahteve glede zanesljivosti upravičujejo dodaten nadzor.
Transportni sistem mora ustrezati vašim zahtevam po velikosti, teži in mehanski stabilnosti PCB.
Verižni sistemi zagotavljajo močno podporo za težke ali velike deske
Mrežasti pasovi so primerni za lažje izdelke
Hibridni sistemi nudijo prilagodljivost za mešano proizvodnjo
Če tekoči trak ni pravilno usklajen, lahko pride do težav, kot so povešanje plošče, neporavnanost ali vibracije, kar neposredno vpliva na natančnost namestitve in kakovost spajkanja.
Hlajenje ni samo zadnji korak - igra ključno vlogo pri določanju strukture in zanesljivosti spajkalnega spoja.
Nadzorovano hlajenje pomaga pri tvorbi stabilnih intermetalnih spojin in zmanjšuje tveganje napak, kot so mikrorazpoke ali šibki spoji.
Slab nadzor hlajenja lahko ogrozi zanesljivost izdelka, tudi če je proces ogrevanja videti stabilen.
Pogosta napaka je ocenjevanje teh parametrov posamično.
V resnici je zmogljivost reflowa rezultat tega, kako vsi ti dejavniki delujejo skupaj – termični nadzor, atmosfera, mehanska stabilnost in hlajenje.
Optimiziranje le enega vidika ob ignoriranju drugih pogosto vodi v nestabilno proizvodnjo.
Pravi pristop je zagotoviti, da se celoten sistem ujema z vašim izdelkom, procesom in dolgoročnimi proizvodnimi cilji.
Ko so te tehnične zahteve jasno opredeljene, je naslednji korak izbira prave vrste konfiguracije peči za ponovno prelivanje – naj gre za linijski sistem za neprekinjeno proizvodnjo ali serijsko rešitev za prilagodljivost – glede na vaš proizvodni model in potrebe po pretoku.
Ko določite svoje tehnične zahteve, je naslednja kritična odločitev izbira prave vrste konfiguracije peči za prelivanje.

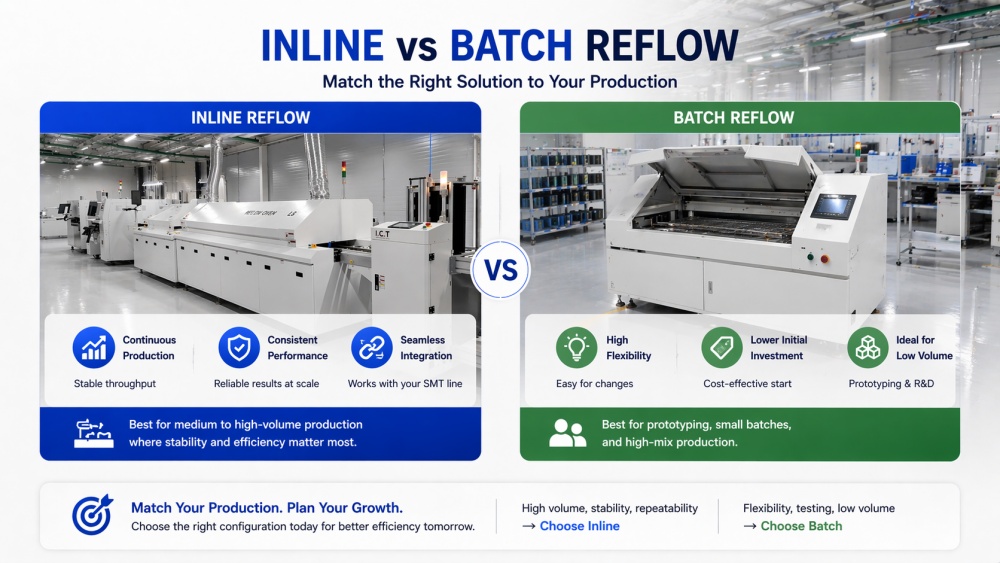

Inline in šaržne peči za reflow so zasnovane za zelo različna proizvodna okolja. Izbira napačne vrste lahko povzroči dolgoročne omejitve učinkovitosti, razširljivosti in stabilnosti procesa.
Inline reflow peči so zasnovane za delovanje kot del popolnoma integrirane proizvodne linije SMT.
Ponujajo:
Neprekinjena obdelava s stabilno pretočnostjo
Dosledni toplotni profili v velikih količinah proizvodnje
Brezhibna integracija z opremo v zgornjem in spodnjem toku
Za proizvajalce, ki izvajajo proizvodnjo v srednjem do velikem obsegu, linijski sistemi zagotavljajo stabilnost in učinkovitost, ki sta potrebna za vzdrževanje dosledne proizvodnje.
Vendar pa zahtevajo dobro strukturiran proizvodni tok in so manj prilagodljivi za pogoste menjave izdelkov.
Peči za serijsko prelivanje obdelujejo eno serijo naenkrat, zaradi česar so primerne za:
Izdelava prototipov in razvoj izdelkov
Maloserijska ali visoko mešana proizvodnja
Okolja raziskav in razvoja, kjer so potrebne pogoste prilagoditve
Ponujajo prilagodljivost in nižjo začetno naložbo, vendar se ne morejo kosati s prepustnostjo in doslednostjo inline sistemov.
V proizvodnih okoljih, kjer je stabilnost izhoda ključnega pomena, lahko zanašanje na šaržne sisteme povzroči neučinkovitost in variacije.
Pri izbiri med vgrajenim in serijskim ni pomembno, kaj je boljše – gre za to, kaj ustreza vašemu proizvodnemu modelu.
Če je vaša prioriteta velik obseg, stabilnost in ponovljivost → Inline je prava izbira
Če je vaša prednostna naloga prilagodljivost, testiranje ali proizvodnja v majhnih količinah → morda zadostuje serija
Ena pogosta napaka je, da začnete s serijskim sistemom in se kasneje trudite povečati proizvodnjo. Prehod na inline sisteme na tej stopnji pogosto zahteva dodatne naložbe in prilagoditve procesov.
Vrsta pečice za reflow, ki jo izberete, bo neposredno vplivala na vašo sposobnost povečanja proizvodnje, vzdrževanja doslednosti in nadzora nad stroški skozi čas.
Če se pravočasno odločite, se boste izognili ozkim grlom in zagotovili, da bo vaša linija SMT rasla skupaj z vašim podjetjem.
Ko je izbrana ustrezna konfiguracija, je naslednji korak razumevanje, kako spreminjajoče se procesne zahteve – kot je spajkanje brez svinca – dodatno vplivajo na zmogljivost in izbiro peči za reflow.

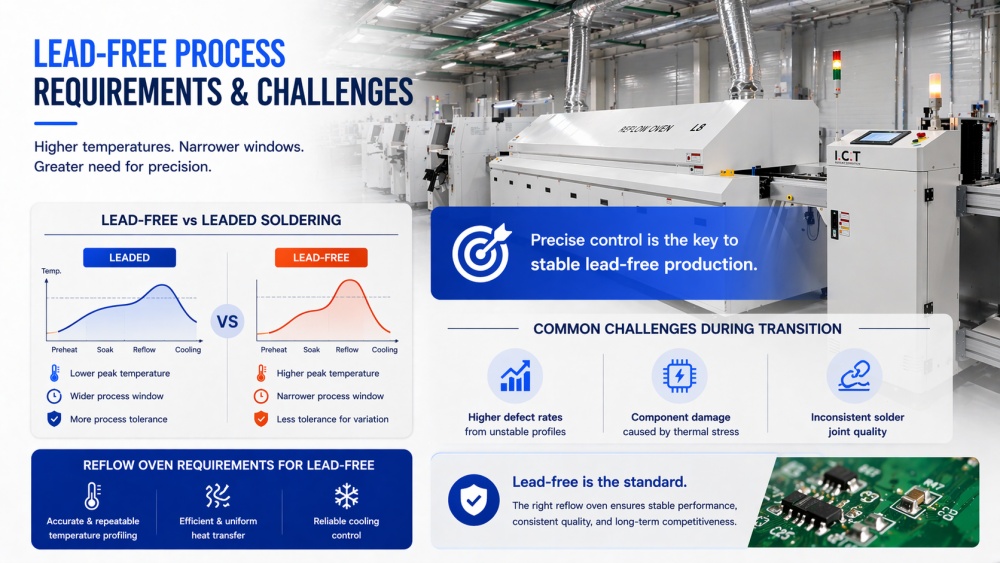

Spajkanje brez svinca uvaja višje temperature in ožja procesna okna.
To zahteva natančnejši nadzor toplote in stabilno profiliranje, da se izognemo napakam, kot je slabo vlaženje ali poškodbe komponent.
Proizvajalci, ki prehajajo iz osvinčenih postopkov, pogosto podcenjujejo te zahteve, kar vodi do nestabilnosti med pospeševanjem proizvodnje. Ko se več industrij usmerja k proizvodnji brez svinca, je spajkanje s ponovnim tečenjem postalo občutno bolj zahtevno – ne samo v smislu temperature, ampak glede celotnega nadzora procesa.
Spajkanje brez svinca deluje pri višjih temperaturah in v ožjih procesnih oknih. To pomeni, da je manj tolerance do variacij. Celo majhne nedoslednosti v termičnem profiliranju lahko povzročijo napake, kot so slaba omočenost, praznine ali napetost komponent.
V primerjavi s tradicionalnim spajkanjem s svincem materiali brez svinca zahtevajo:
Višje konične temperature
Natančnejši nadzor med fazama namakanja in ponovnega polnjenja
Boljša toplotna enotnost po celotnem tiskanem vezju
Brez zadostnega nadzora postane proces nestabilen. Kar bi lahko bilo sprejemljivo odstopanje v osvinčenih procesih, se lahko hitro spremeni v napake v nesvinčeni proizvodnji.
Proizvajalci, ki nadgrajujejo postopke iz osvinčenih na postopke brez svinca, se med pospeševanjem pogosto soočajo z nepričakovanimi težavami:
Povečane stopnje napak zaradi nestabilnih profilov
Poškodba sestavnih delov zaradi prekomerne toplotne obremenitve
Nedosledna kakovost spajkalnega spoja med serijami
Te težave niso vedno posledica napak operaterja - pogosto so posledica opreme, ki ne more vzdrževati zahtevane ravni natančnosti.
Proizvodnja brez svinca postavlja veliko višje zahteve za reflow pečice.
Za ohranjanje stabilnih rezultatov mora pečica zagotavljati:
Natančno in ponovljivo temperaturno profiliranje
Učinkovit in enakomeren prenos toplote
Zanesljiv nadzor hlajenja za zaščito celovitosti spajkalnega spoja
Če peč za reflow ne more izpolniti teh zahtev, samo prilagoditve postopka ne bodo rešile težave.
Proizvodnja brez svinca ni le kratkoročna nadgradnja – je dolgoročni standard.
Izbira pečice za reflow, ki je popolnoma sposobna izvajati postopke brez svinca, zagotavlja, da vaša proizvodna linija ostane stabilna, razširljiva in pripravljena na prihodnje zahteve izdelkov.
Ob upoštevanju teh procesnih izzivov postane jasno, da pri izbiri opreme ne gre le za izpolnjevanje trenutnih potreb — ampak tudi za preprečevanje napak in zagotavljanje dosledne kakovosti, kar je neposredno povezano s stroški, učinkovitostjo in donosnostjo naložbe vaše linije SMT.
Tudi ko sta tiskanje in postavitev pod nadzorom, se med prelivanjem še vedno lahko pojavijo napake.
V mnogih primerih ponavljajoče se težave niso le napake v procesu. Pogosto so znak, da reflow peč ne more vzdrževati stabilnih in ponovljivih toplotnih pogojev.
Pogoste okvare vključujejo:
Nagrobnik, ki ga povzroča neenakomerno segrevanje tiskanega vezja
Spajkalni most, ki ga povzročajo previsoke ali slabo nadzorovane temperature
Praznine, ki nastanejo zaradi neustreznega toplotnega profiliranja
Kadar se te težave ponavljajo, se ne bi smeli osredotočiti le na prilagajanje procesa. Prav tako je treba oceniti, ali lahko reflow peč zagotavlja enakomerno porazdelitev toplote, natančno profiliranje in nadzorovano hlajenje.
Dobro usklajena peč za reflow pomaga zmanjšati te napake pri izvoru, izboljša tako kakovost izdelka kot stabilnost proizvodnje.
In ko postane zmanjšanje napak merljivo, je naslednje vprašanje jasno: koliko vrednosti ustvari ta stabilnost v smislu prihranka stroškov in donosnosti naložbe?

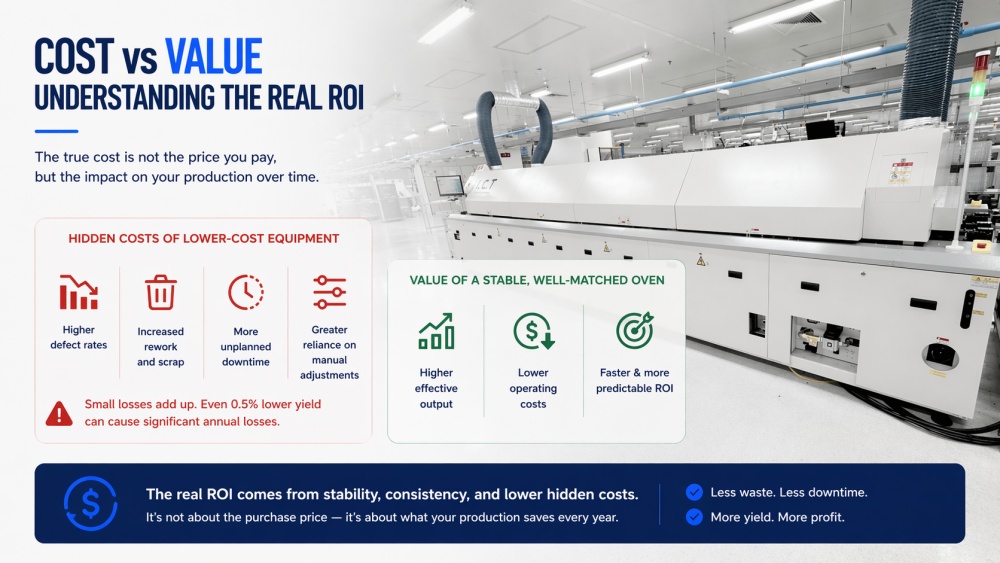

Stroški pečice za reflow niso le nabavna cena, ampak celoten vpliv, ki ga ima na vašo proizvodnjo skozi čas.
Cenovnejša oprema ima pogosto skrite stroške, ki niso takoj vidni:
Višje stopnje napak
Povečana predelava in odpadki
Več nenačrtovanih izpadov
Večja odvisnost od ročnih nastavitev
Te težave se sprva morda zdijo obvladljive, vendar se med vsakodnevno proizvodnjo hitro kopičijo.
Že majhen padec izkoristka prvega prehoda – na primer 0,5 % – se lahko prevede v znatne letne izgube, zlasti pri srednje do visokoserijski proizvodnji.
Nasprotno pa stabilna in dobro usklajena peč za reflow izboljša doslednost, zmanjša variacije procesa in minimizira skrite stroške.
Sčasoma to vodi do:
Višja učinkovita proizvodnja
Nižji obratovalni stroški
Hitrejša in bolj predvidljiva donosnost naložbe
Z drugimi besedami, pravo vprašanje ni 'Koliko stane stroj?'
— ampak 'Koliko nestabilnost stane vašo proizvodnjo vsako leto?'
Po razumevanju vpliva zmogljivosti reflowa na stroške in stabilnost je naslednje vprašanje, zakaj se v praksi še vedno pojavlja toliko proizvodnih težav.
V večini primerov težava ni v sami opremi, temveč v tem, kako je bila izbrana.
Pogoste napake vključujejo:
Izbira le na podlagi cene
→ pogosto povzroči višje dolgoročne stroške zaradi nestabilnosti in napak
Neupoštevanje dejanskih zahtev procesa
→ povzroči neusklajeno delovanje in nenehne prilagoditve
Spregledanje prihodnje širitve proizvodnje
→ ustvarja ozka grla, ko se povpraševanje povečuje
Podcenjevanje podpore dobavitelja
→ vodi do počasnega reševanja težav in daljših izpadov
Te odločitve se takrat morda zdijo razumne, vendar pogosto postanejo temeljni vzrok za ponavljajoče se težave pri proizvodnji.
V resnici številne tovarne ne trpijo zaradi pomanjkanja opreme - trpijo zaradi opreme, ki ne ustreza njihovim proizvodnim potrebam.
Na tej stopnji bi moralo biti jasno, da pri izbiri pečice za reflow ne gre le za stroj sam – gre za zagotavljanje dolgoročne stabilnosti proizvodnje.
Zato je izbira pravega dobavitelja prav tako pomembna kot izbira prave opreme.
Zanesljiv dobavitelj mora zagotoviti:
Dokazane izkušnje v več panogah
→ zagotavljanje, da razumejo različne zahteve aplikacij
Zmogljivost globalne tehnične podpore
→ zmanjšanje izpadov in zagotavljanje hitre rešitve težav
Popolno strokovno znanje o integraciji linije SMT
→ izogibanje neusklajenosti med opremo in procesom
Močno poznavanje postopkov, ne le strojne opreme
→ vam pomaga doseči stabilne in ponovljive rezultate
Delo s pravim partnerjem pomeni manj tveganj med namestitvijo, bolj gladko zagon proizvodnje in bolj predvidljivo dolgoročno delovanje.
Pred dokončno odločitvijo si vzemite trenutek in ocenite svoje dejanske zahteve:
Kakšna je velikost in zapletenost vašega tiskanega vezja?
Kakšen je vaš trenutni in prihodnji obseg proizvodnje?
Ali potrebujete pretakanje dušika za vaše izdelke?
Kakšna stopnja zanesljivosti je potrebna?
Se bo obseg vaše proizvodnje v bližnji prihodnosti povečal?
Če je katero od teh vprašanj nejasno, običajno pomeni, da rešitev še ni v celoti definirana.
Izbira pečice za reflow ni samo tehnična odločitev – je dolgoročna naložba, ki neposredno vpliva na kakovost vašega izdelka, stabilnost proizvodnje in splošno donosnost.
Na tej točki ključno vprašanje ni več:
"Katere specifikacije naj izberem?"
— ampak:
"Katera rešitev najbolj ustreza moji proizvodnji?"
Pri ICT kot proizvajalcu reflow peči ocenjujemo dejanske proizvodne pogoje in priporočamo rešitve, ki ustrezajo trenutnim potrebam in prihodnji rasti.
✔ Prilagojena priporočila glede na vaše PCB in proizvodne zahteve
✔ Jasna primerjava konfiguracij s praktičnimi vpogledi v ROI
✔ Podpora izkušenih SMT inženirjev z izkušnjami na globalnem projektu
Zagotovite si priporočilo za pečico Reflow zdaj！！！
