Na hitro napredujočem področju močnostne elektronike igra reflow spajkanje ključno vlogo pri sestavljanju naprav za nadzor moči, kot so pretvorniki, napajalniki in sistemi električnih vozil (EV). Te komponente so bistvene pri upravljanju pretvorbe in distribucije energije, pogosto v aplikacijah z veliko močjo.
Vendar pa so izzivi, povezani z reflow spajkanjem za močnostno elektroniko PCBA (Printed Circuit Board Assembly), precejšnji zaradi edinstvenih zahtev napajalnih komponent.
Ta članek obravnava glavne izzive spajkanja s ponovnim prelivanjem, s katerimi se sooča močnostna elektronika, vključno s toplotnim upravljanjem, zvijanjem tiskanega vezja, napakami pri spajkanju in optimizacijo temperaturnih profilov.
Poleg tega bomo raziskali napredne tehnike ter integracijo avtomatizacije in nadzora kakovosti za izboljšanje postopka spajkanja z reflowom za močno elektroniko.
Močnostna elektronika pogosto vključuje visokozmogljive komponente, kot so močnostni polprevodniki in veliki kondenzatorji, ki imajo običajno visoko toplotno maso. To pomeni, da potrebujejo dlje časa, da se segrejejo in ohladijo v primerjavi z manjšimi komponentami. Pri reflow spajkanju je doseganje enakomernega segrevanja po celotnem tiskanem vezju ključnega pomena. Prisotnost komponent z visoko toplotno maso lahko povzroči neenakomerno segrevanje, kar vodi do lokalnih temperaturnih nihanj, ki lahko ogrozijo celovitost spajkalnega spoja.
To je še posebej problematično, ko imamo opravka z občutljivimi komponentami, ki so občutljive na prekomerno toploto, zaradi česar je enoten nadzor temperature kritičen za visokokakovostno spajkanje.
Drug toplotni izziv pri spajkanju s ponovnim prelivanjem PCBA v močnostni elektroniki je tveganje toplotnega šoka. Visoki toplotni gradienti, ki nastanejo med fazo segrevanja in ohlajanja pri spajkanju z reflowom, lahko povzročijo, da se komponente širijo in krčijo z različnimi stopnjami. Ta razlika v raztezanju lahko povzroči razpoke ali zlome komponent, zlasti pri modulih z visoko močjo, ki imajo zapleteno zasnovo.
Poleg tega lahko spajkalni spoji odpovejo, če je temperaturna sprememba prehitra. Upravljanje toplotnih profilov in zmanjšanje verjetnosti toplotnega šoka je bistvenega pomena za zagotavljanje dolgoročne zanesljivosti in delovanja.

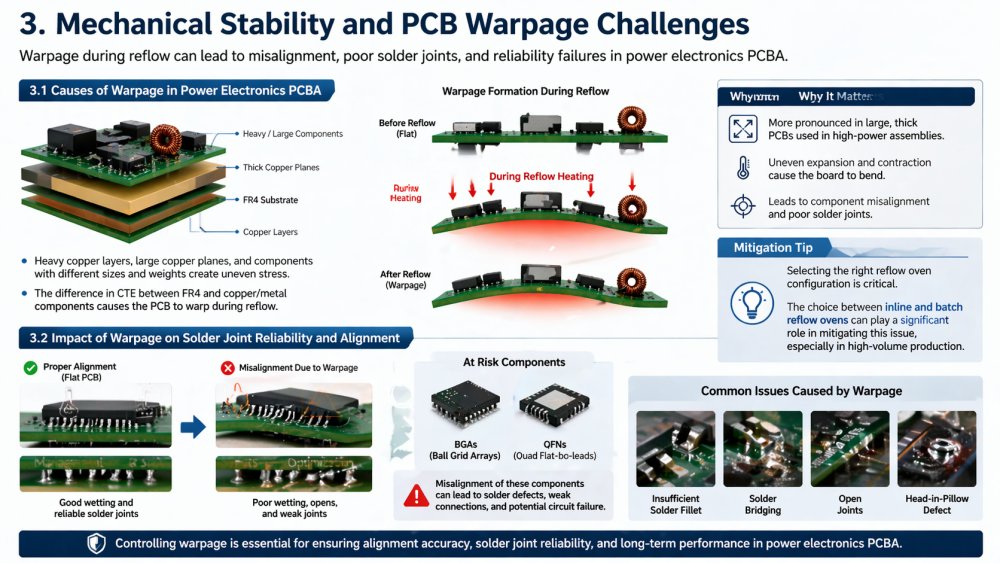

Tiskana vezja močnostne elektronike imajo pogosto težke bakrene plasti, velike bakrene ravnine in različne komponente različnih velikosti in teže. Razlika v koeficientih toplotnega raztezanja (CTE) med materialom PCB (običajno FR4) in bakrenimi ali drugimi kovinskimi komponentami lahko povzroči zvijanje PCB. Do zvijanja pride, ko je tiskano vezje izpostavljeno vročini postopka reflowa, kar lahko privede do neporavnanosti komponent, kar posledično povzroči slabe spajkalne spoje.
Zvitost je bolj izrazita pri visokozmogljivih sklopih, kjer sta velikost in debelina tiskanega vezja večji za namestitev težkih komponent.
Zvijanje lahko bistveno vpliva na poravnavo komponent med postopkom spajkanja s ponovnim pretapljanjem, kar posledično vpliva na kakovost spajkalnega spoja. Nepravilno poravnane komponente so nagnjene k slabemu vlaženju, kar povzroči nezanesljive spajkalne spoje.
Izbira med linijskimi in šaržnimi pečmi za reflow ima lahko pomembno vlogo pri ublažitvi te težave, zlasti pri proizvodnji velike količine.'
Na primer, komponente, kot so BGA (Ball Grid Arrays) in QFN (Quad Flat No-leads), so še posebej občutljive na neporavnanost med spajkanjem. Če se komponente premaknejo zaradi zvijanja tiskanega vezja, se lahko spajkalni spoji oblikujejo nepravilno, kar povzroči šibke povezave, ki lahko na koncu povzročijo okvaro vezja.

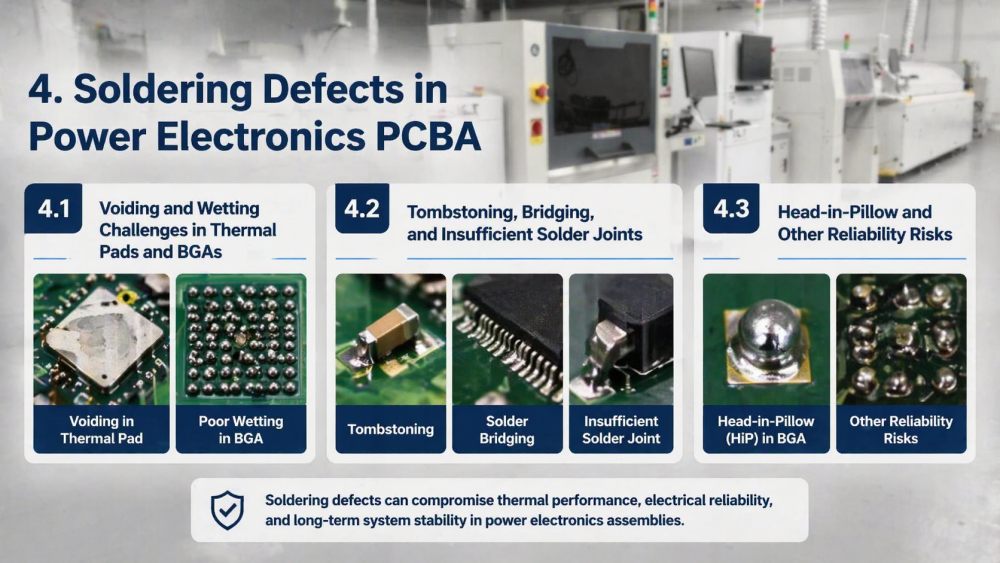

Praznina se nanaša na nastanek zračnih žepov pod spajkalno spojko, ki lahko oslabi povezavo. V močnostni elektroniki PCBA je praznjenje še posebej pogosto pri termalnih blazinicah in BGA, kjer velike kontaktne površine med postopkom spajkanja ujamejo zrak. Neustrezno vlaženje teh velikih blazinic lahko še poslabša težavo, saj se spajka ne oprime popolnoma blazinice, kar ustvarja šibke spoje, ki vplivajo na toplotno in električno zmogljivost. Zagotavljanje ustreznega vlaženja je bistvenega pomena za zanesljive spajkalne spoje v sklopih močnostne elektronike.
Tombstoneing, pojav, ko se en konec komponente med spajkanjem dvigne s tiskanega vezja, je pogosta težava v PCBA močnostne elektronike. To je pogosto posledica neuravnoteženega ogrevanja ali nezadostne spajkalne paste. Podobno so spajkalni mostovi (neželene spajkalne povezave med sosednjimi vodniki) in nezadostni spajkalni spoji (kjer ni dovolj spajkanja za zanesljiv spoj) pogoste težave, do katerih lahko pride zaradi nedoslednega nanosa spajkalne paste ali nepravilnih profilov reflowa. Te napake zmanjšujejo splošno zanesljivost izdelka in povečujejo verjetnost okvare.
Glava v vzglavniku (HiP) je še ena napaka, ki jo pogosto opazimo pri BGA in je posledica slabe moči spajkalne krogle. Ta napaka se pojavi, ko spajkalna kroglica ne zmoči popolnoma blazinice, zaradi česar kroglica visi nad blazinico kot "glava v blazini".
Ta pogoj zmanjša trdnost povezave in lahko povzroči okvaro pod obremenitvijo. Prisotnost HiP je lahko še posebej škodljiva pri visoko zanesljivi močnostni elektroniki, kjer so robustne povezave ključnega pomena za stabilnost sistema.
Profil temperature reflowa ima ključno vlogo pri zagotavljanju kakovosti spajkalnega spoja in zmanjševanju napak. V močnostni elektroniki PCBA je optimizacija temperaturnega profila kritična zaradi spremenljive toplotne mase različnih komponent.
Izbira prave pečice za reflow je ključnega pomena za izpolnitev teh potreb.
Stopnja predgretja mora zagotavljati enakomerno segrevanje brez obremenitve komponent, medtem ko faza namakanja omogoča toplotno enakomernost, preden doseže vrh reflowa. Faza ohlajanja mora biti postopna, da preprečimo toplotni šok.
Uravnoteženje vseh teh stopenj učinkovito zagotavlja, da visoko zmogljive komponente doživljajo minimalno toplotno obremenitev, hkrati pa dosegajo visokokakovostne spajkalne spoje.
Z vse večjo uporabo spajk brez svinca je treba temperaturne profile reflowa prilagoditi višjim temperaturam taljenja teh spajk.
Za spopadanje s temi izzivi je ključnega pomena Poleg tega zasnove z visoko gostoto pogosto vsebujejo komponente, ki so tesno skupaj zapakirane, kar dodatno oteži proces ogrevanja. izbira prave brezsvinčne pečice za reflow .
Da bi dosegli dosledne rezultate spajkanja, je treba profile prilagoditi povečani kompleksnosti teh modelov.

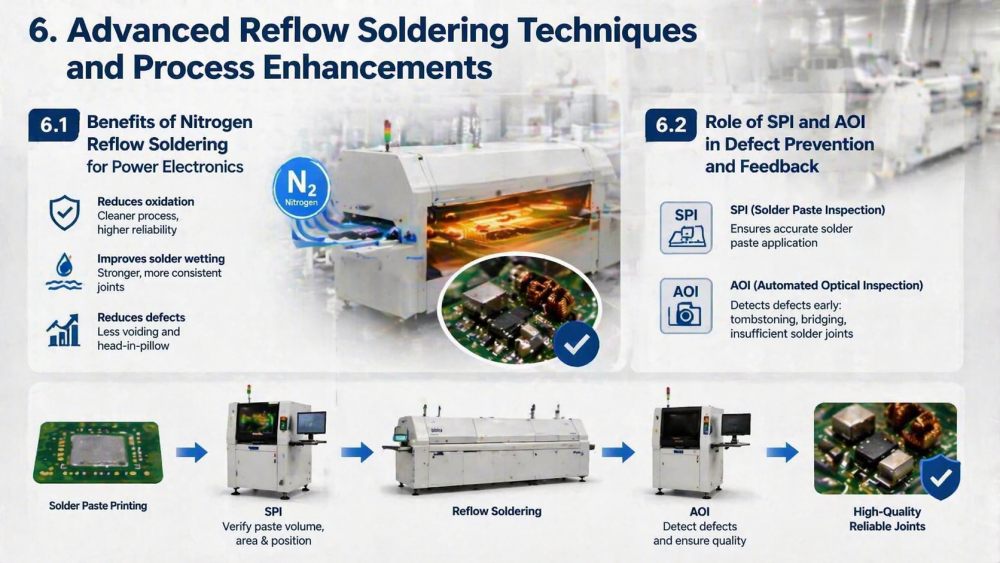

Spajkanje z dušikovim reflowom se je izkazalo kot dragocena rešitev za PCBA močnostne elektronike zaradi svoje sposobnosti zmanjšanja oksidacije in izboljšanja omočenja spajke. Dušikovo okolje preprečuje nastajanje oksidov na komponentah in spajkalnih ploščicah, kar zagotavlja visokokakovostne spoje.
Za močnostno elektroniko s komponentami visoke gostote in kritičnimi zahtevami glede zmogljivosti reflow z dušikom zagotavlja večjo zanesljivost z izboljšanjem konsistence spajkalnega spoja in zmanjšanjem napak, kot so praznjenje in vzglavnik.
Inšpekcija spajkalne paste (SPI) in avtomatizirana optična inšpekcija (AOI) igrata ključno vlogo pri preprečevanju napak in povratnih informacijah v realnem času med postopkom reflow spajkanja.
SPI zagotavlja natančen nanos spajkalne paste, medtem ko AOI zgodaj v procesu zazna napake, kot so nagrobni spomeniki, premostitve in nezadostni spajkalni spoji.
Z vključitvijo teh kontrolnih sistemov v proces reflowa lahko proizvajalci minimizirajo napake in izboljšajo skupni izkoristek PCBA močnostne elektronike.
Integracija reflow spajkanja z vgrajenimi kontrolnimi sistemi, kot sta SPI in AOI, proizvajalcem omogoča nadzor kakovosti v realnem času. Ta integracija ne zagotavlja samo takojšnjega odkrivanja napak, temveč omogoča tudi neprekinjeno spremljanje procesa.
Povratne informacije v realnem času omogočajo operaterjem, da hitro prilagodijo proces, zmanjšajo možnosti za napake in izboljšajo splošno učinkovitost proizvodnje.
Vključitev spremljanja procesa v realnem času in sistemov za sledljivost v postopek reflow spajkanja povečuje stabilnost procesa. Proizvajalci lahko spremljajo vse vidike proizvodnega procesa, od nanosa spajkalne paste do končnega pregleda.
To omogoča nenehne izboljšave, saj lahko operaterji prepoznajo vzorce, izvedejo korektivne ukrepe in preprečijo ponovni pojav napak.
Študija primera visokozmogljivih pretvorniških sklopov ponazarja, kako lahko zvitost vpliva na poravnavo komponent in zanesljivost spajkalnega spoja. Z optimizacijo temperaturnih profilov in uporabo nadzorovanih stopenj hlajenja je podjetju uspelo znatno zmanjšati zvijanje in doseči dosledne spajkalne spoje. Rezultat tega je izboljšana zanesljivost izdelka in zmogljivost v aplikacijah z visoko močjo.
Druga študija primera prikazuje, kako sta optimizacija temperaturnih profilov in integracija sistemov AOI privedla do izboljšanega izkoristka v proizvodnji močnostne elektronike. Podjetje je opazilo znatno zmanjšanje napak, kot so praznine, premostitve in nezadostni spajkalni spoji, kar je povzročilo višjo učinkovitost proizvodnje in nižje stroške predelave.
Ker povpraševanje po okolju prijaznih proizvodnih procesih narašča, elektronska industrija raziskuje nove materiale, ki so hkrati trajnostni in učinkoviti v aplikacijah z visoko porabo energije.
Napredek pri materialih, kot je spajka brez svinca z izboljšano zmogljivostjo, spreminja način izvajanja spajkanja s ponovnim pretapljanjem, s poudarkom na zmanjšanju vpliva na okolje ob ohranjanju visoke zanesljivosti.
Uporaba profilnih sistemov, ki jih poganja umetna inteligenca, je v porastu, saj ponujajo natančnejši nadzor nad postopkom reflow spajkanja. Sistemi AI lahko predvidijo temperaturna nihanja, prilagodijo profile v realnem času in izboljšajo splošno učinkovitost proizvodnje.
Te inovacije vodijo premik k bolj trajnostnim in učinkovitim proizvodnim procesom, kar na koncu prispeva k rasti močnostne elektronike.
Skratka, reflow spajkanje v močnostni elektroniki PCBA predstavlja edinstvene izzive, vključno s toplotnim upravljanjem, zvijanjem PCB in napakami pri spajkanju. Vendar pa lahko proizvajalci z napredkom pri optimizaciji temperaturnega profila, spajkanju z dušikovim reflowom in avtomatiziranem nadzoru premagajo te izzive in izboljšajo zanesljivost izdelkov. Ker se industrija usmerja k bolj okolju prijaznim postopkom in profiliranju, ki ga poganja umetna inteligenca, je prihodnost spajkanja močnostne elektronike obetavna, z večjo učinkovitostjo in trajnostjo na obzorju.
